一、填空题

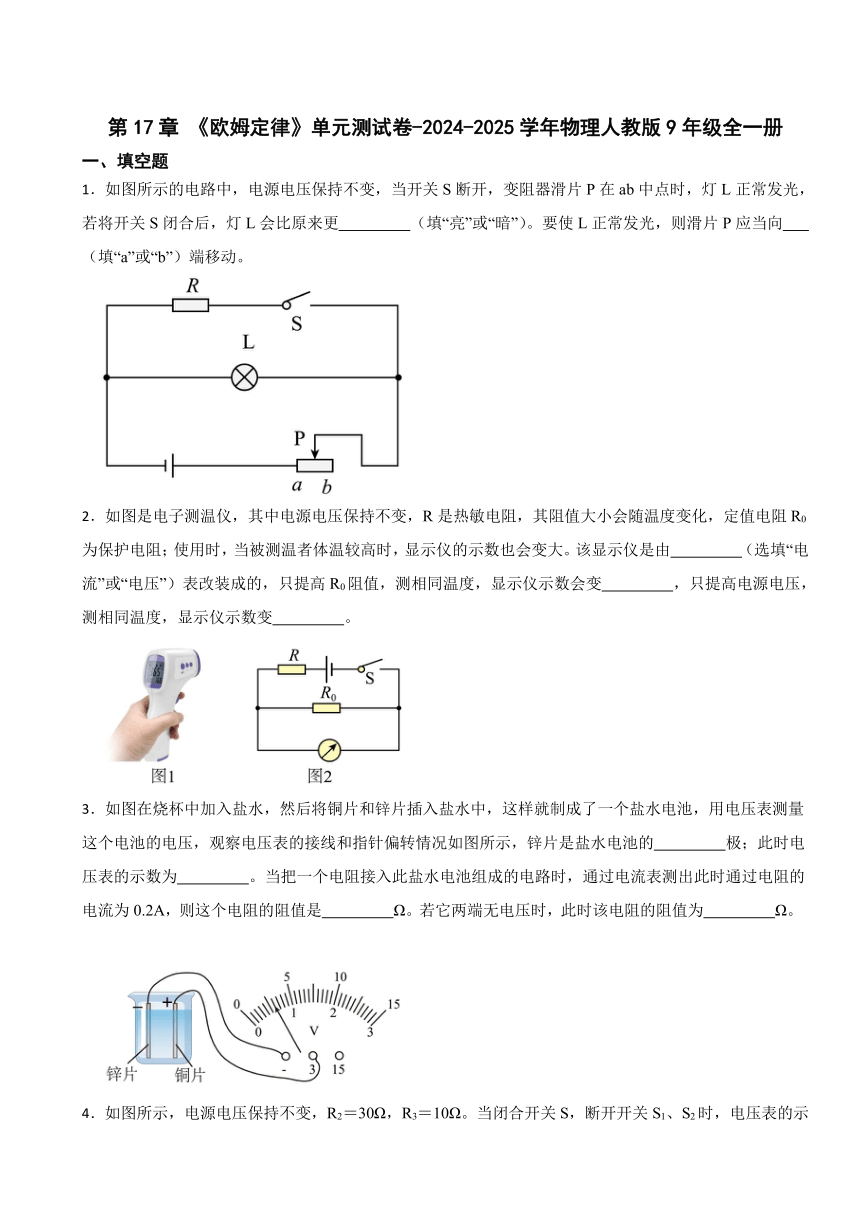

1．如图所示的电路中，电源电压保持不变，当开关S断开，变阻器滑片P在ab中点时，灯L正常发光，若将开关S闭合后，灯L会比原来更　 　（填“亮”或“暗”）。要使L正常发光，则滑片P应当向　 　（填“a”或“b”）端移动。
2．如图是电子测温仪，其中电源电压保持不变，R是热敏电阻，其阻值大小会随温度变化，定值电阻R0为保护电阻；使用时，当被测温者体温较高时，显示仪的示数也会变大。该显示仪是由　 　（选填“电流”或“电压”）表改装成的，只提高R0阻值，测相同温度，显示仪示数会变　 　，只提高电源电压，测相同温度，显示仪示数变　 　。
3．如图在烧杯中加入盐水，然后将铜片和锌片插入盐水中，这样就制成了一个盐水电池，用电压表测量这个电池的电压，观察电压表的接线和指针偏转情况如图所示，锌片是盐水电池的　 　极；此时电压表的示数为　 　。当把一个电阻接入此盐水电池组成的电路时，通过电流表测出此时通过电阻的电流为0.2A，则这个电阻的阻值是　 　Ω。若它两端无电压时，此时该电阻的阻值为　 　Ω。

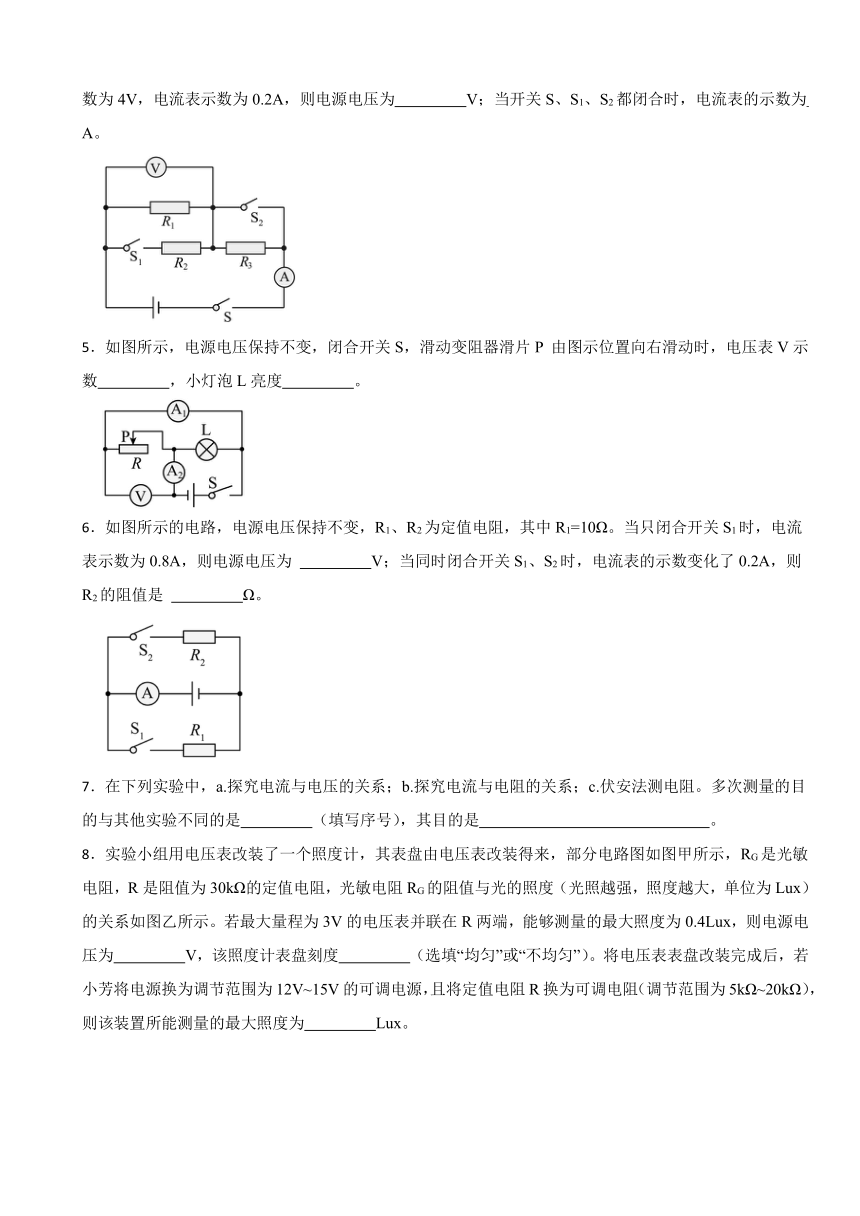

4．如图所示，电源电压保持不变，R2＝30Ω，R3＝10Ω。当闭合开关S，断开开关S1、S2时，电压表的示数为4V，电流表示数为0.2A，则电源电压为　 　V；当开关S、S1、S2都闭合时，电流表的示数为　 　A。
5．如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P 由图示位置向右滑动时，电压表V示数　 　，小灯泡L亮度　 　。
6．如图所示的电路，电源电压保持不变，R1、R2为定值电阻，其中R1=10Ω。当只闭合开关S1时，电流表示数为0.8A，则电源电压为 　 　V；当同时闭合开关S1、S2时，电流表的示数变化了0.2A，则R2的阻值是 　 　Ω。
7．在下列实验中，a.探究电流与电压的关系；b.探究电流与电阻的关系；c.伏安法测电阻。多次测量的目的与其他实验不同的是　 　（填写序号），其目的是　 　。
8．实验小组用电压表改装了一个照度计，其表盘由电压表改装得来，部分电路图如图甲所示，RG是光敏电阻，R是阻值为30kΩ的定值电阻，光敏电阻RG的阻值与光的照度（光照越强，照度越大，单位为Lux）的关系如图乙所示。若最大量程为3V的电压表并联在R两端，能够测量的最大照度为0.4Lux，则电源电压为　 　V，该照度计表盘刻度　 　（选填“均匀”或“不均匀”）。将电压表表盘改装完成后，若小芳将电源换为调节范围为12V~15V的可调电源，且将定值电阻R换为可调电阻（调节范围为5kΩ~20kΩ），则该装置所能测量的最大照度为　 　Lux。
二、单选题
9．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图（电源两端电压一定），以下说法正确的是（　　）
A．称重表相当于一个电压表 B．电路中的R1是没有作用的
C．车辆越重，称重表的示数越大 D．车辆越重，称重表的示数越小
10．下列图象中，能正确描述小灯泡电流与电压关系的图象是（　　）
A． B．
C． D．
11．如图是“伏安法测电阻”的实验电路图。关于该实验，下列说法正确的是（　　）
A．实验原理是
B．滑动变阻器的作用是改变电源电压
C．多次测量取平均值是为了减小误差
D．实验结束，断开开关即可离开实验室

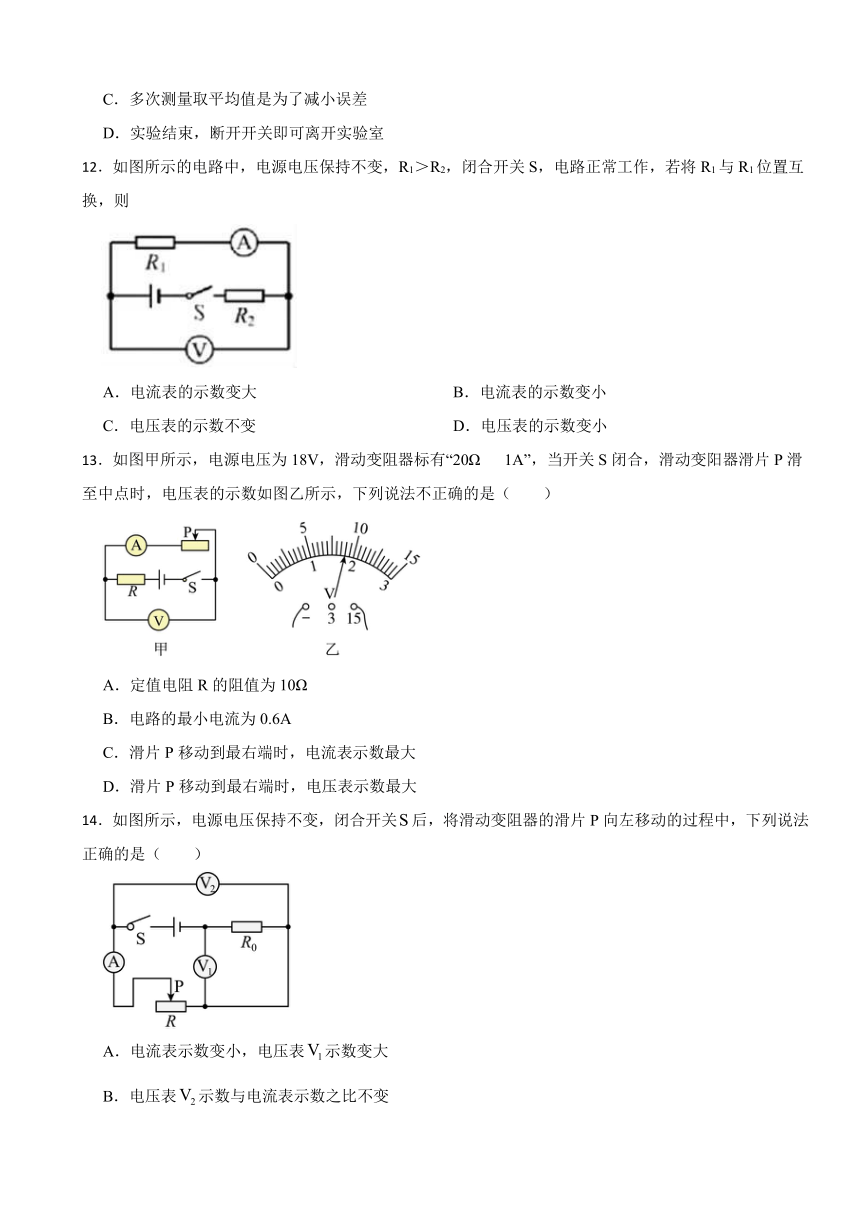

12．如图所示的电路中，电源电压保持不变，R1＞R2，闭合开关S，电路正常工作，若将R1与R1位置互换，则
A．电流表的示数变大 B．电流表的示数变小
C．电压表的示数不变 D．电压表的示数变小
13．如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阳器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（　　）
A．定值电阻R的阻值为10Ω
B．电路的最小电流为0.6A
C．滑片P移动到最右端时，电流表示数最大
D．滑片P移动到最右端时，电压表示数最大
14．如图所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片P向左移动的过程中，下列说法正确的是（　　）
A．电流表示数变小，电压表示数变大
B．电压表示数与电流表示数之比不变
C．电流表示数变小，电压表示数变大
D．电压表示数变化量与电流表示数变化量之比变大

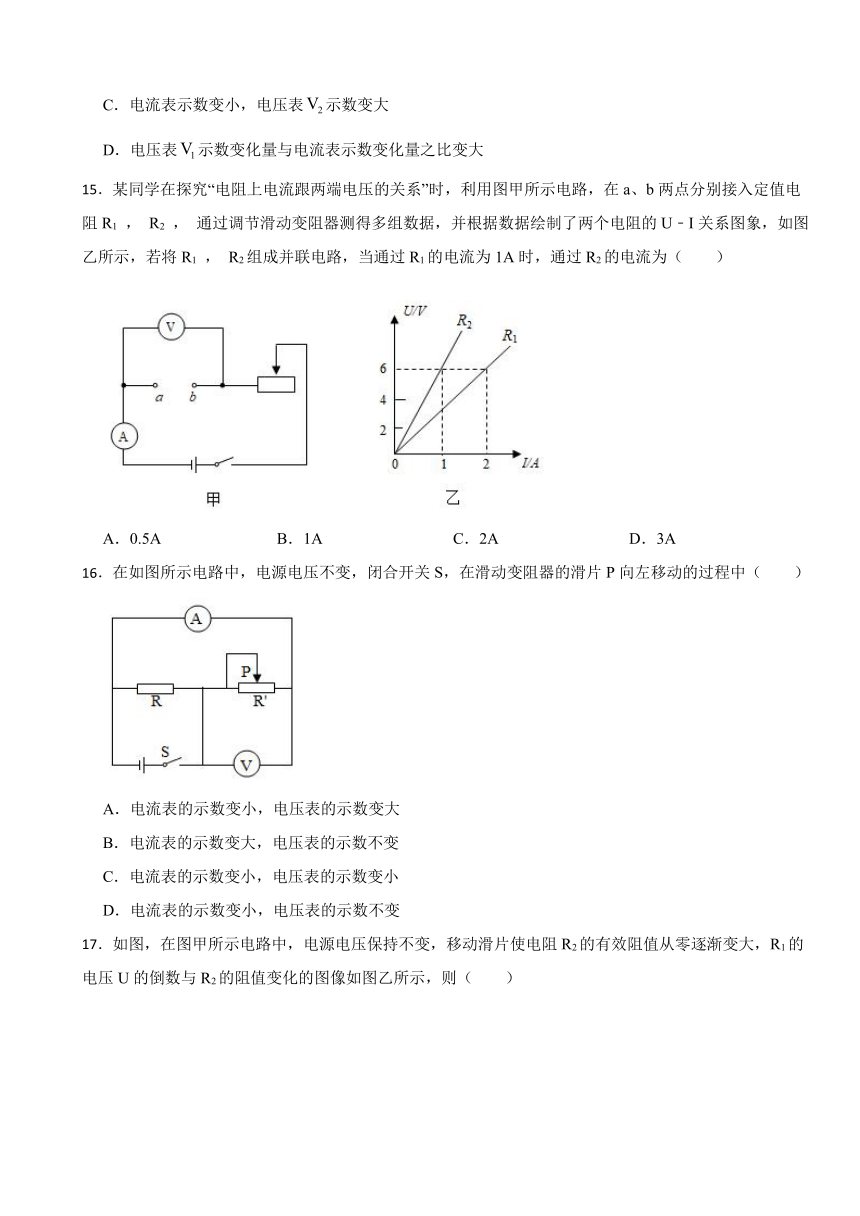

15．某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（　　）
A．0.5A B．1A C．2A D．3A
16．在如图所示电路中，电源电压不变，闭合开关S，在滑动变阻器的滑片P向左移动的过程中（　　）
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数不变
C．电流表的示数变小，电压表的示数变小
D．电流表的示数变小，电压表的示数不变
17．如图，在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1的电压U的倒数与R2的阻值变化的图像如图乙所示，则（　　）
A．滑动变阻器向右滑动时，V2的示数变小
B．电源电压为5V
C．R2的最大值是10Ω
D．定值电阻R1的值为5Ω
18．某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻Rx，得到如图乙所示的图像．以下有关叙述正确的是
①该同学研究的是电流和电压的关系 ②实验中电压表的示数保持2.5伏不变
③滑动变阻器阻值变化范围为1～5Ω ④将Rx从5Ω换成10Ω后，应立即记录电流表的示数
A．只有①② B．只有②③ C．只有③④ D．只有②④
三、多选题
19．在某一温度下，连接在电路中的两段导体和中的电流与其两端电压的关系如图所示。由图中信息可知（　　）
A．A导体的电阻为
B．B导体的电阻为
C．导体两端电压为时，通过导体的电流为
D．导体两端电压为时，通过导体的电流为
20．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx得到如图乙所示的图像。以下有关叙述正确的是（　　）
A．该同学研究的是电流和电阻的关系
B．实验中电压表的示数保持0.5伏不变
C．滑动变阻器向左滑动时电压表和电流表示数变大
D．将Rx从5欧换成10欧后，应将滑片P向左移
21．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R1为定值电阻，R2为光敏电阻。当有光照射时电阻变小，激光被遮挡一次，计数器会自动计数一次（计数器可视为电压表） 。闭合开关，激光被遮挡瞬间，下列说法正确的是（　　）
A．电阻 R2 的阻值变小
B．通过 R2的电流变小
C．R2两端的电压变大
D．R1两端的电压与通过 R1的电流之比不变
22．为了营造良好的交通秩序，我市交警加大力度排查违章和酒驾。如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示，R2为定值电阻，电源电压保持不变。检测时，当驾驶员呼出的酒精气体浓度越大，则（　　）
A．测试仪中电流表的示数越大
B．测试仪中电压表的示数越小
C．电路中消耗电能的速度越慢
D．电压表与电流表示数的比值不变
四、实验探究题
23．图甲是“探究电流与电压关系”的实验电路。
（1）检查发现连接的电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确　 　；
（2）电路接通前，滑动变阻器的滑片Р应该移至最　 　端（选填“左”或“右”）；
（3）闭合开关后，发现电流表示数几乎为零，电压表示数接近于电源电压，则故障可能是：待测电阻发生了　 　（选填“短路”或“断路”）；
（4）排除故障后，闭合开关，改变滑动变阻器滑片的位置，记录实验数据见下表。表中空白处电压如图乙所示，该示数是　 　V。请根据表中数据得结论：电阻一定时，通过导体的电流跟导体两端的电压成　 　（选填“正比”或“反比”）。
电流 0.6 1.2 1.8 　 3.0
电流 0.12 0.24 0.36 0.48 0.60
24．小明利用如图甲所示的电路测量标有“2.5V”字样的小灯泡的电阻。
（1）请用笔画线代替导线将图甲中的实验电路连接完整；（　　）
（2）电路正确连接后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数，此时　 　（选填“能”或“不能”）判定电路一定有故障；
（3）当滑动变阻器的滑片在某一位置时，电压表示数如图乙所示，此时电压表的示数是　 　V。为了测小灯泡正常工作时的电阻，下一步操作是：向　 　移动滑动变阻器的滑片，使灯泡正常发光；
（4）根据记录的数据绘制如图丙所示的图像，由图像可知小灯泡灯丝的电阻随温度的升高而　 　。
五、计算题
25．如图所示，电源电压不变， R2的电阻为。闭合开关后，电压表的示数为2V，电流表的示数为0.2A。求：
(1) R1的电阻；
(2)电源电压。
26．小灯泡的I﹣U图像如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数变为0.45A，求：
（1）此时流过灯泡的电流；
（2）此时灯泡的电阻；
（3）定值电阻R的阻值。
答案解析部分
1．暗；a
2．电压；大；大
3．负；0.6V；3；3
4．6；0.5
5．不变；不变
6．8；40
7．c；多次测量求平均值减小误差
8．9；不均匀；1.4
9．C
10．A
11．C
12．D
13．C
14．C
15．A
16．D
17．A
18．B
19．B,D
20．A,C
21．B,C,D
22．A,D
23．（1）
（2）左
（3）断路
（4）2.4；正比
24．（1）
（2）不能
（3）2.1；左
（4）增大
25．(1)；(2)
26．（1）解：根据题意，如图乙，R与L是并联，闭合开关S1，电流表的示数为0.2A即，再闭合开关S2，电流表的示数变为0.45A即总电流为，由并联电路电流的规律可得L的电流为
答：此时流过灯泡的电流为0.25A；
（2）解：如图甲，当时，，由欧姆定律可得L的电阻为
答：此时灯泡的电阻为8Ω；
（3）解：根据题意，如图甲，R与L是并联， ，，由欧姆定律可得R的电阻为
答：定值电阻R的阻值为10Ω。
