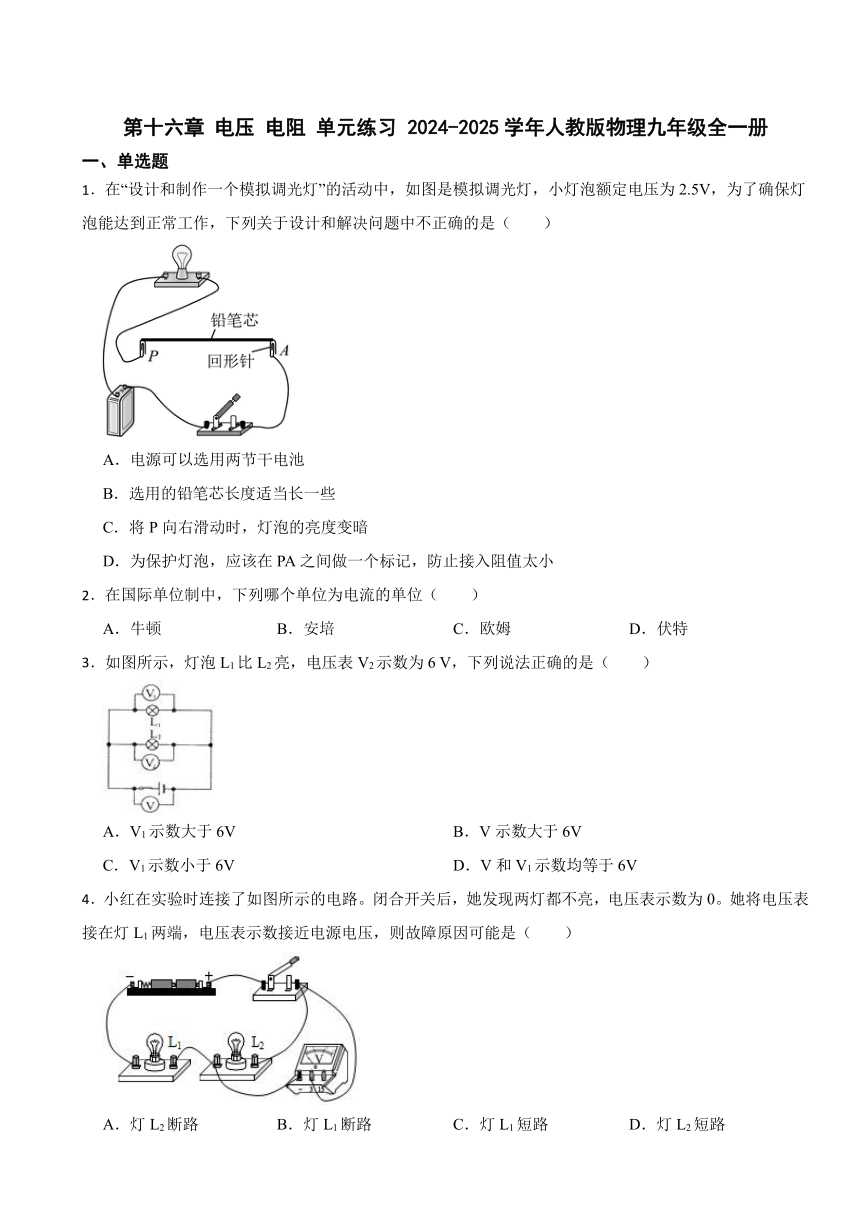

第十六章 电压 电阻 单元练习 2024-2025学年人教版物理九年级全一册
一、单选题
1．在“设计和制作一个模拟调光灯”的活动中，如图是模拟调光灯，小灯泡额定电压为2.5V，为了确保灯泡能达到正常工作，下列关于设计和解决问题中不正确的是（　　）
A．电源可以选用两节干电池
B．选用的铅笔芯长度适当长一些
C．将P向右滑动时，灯泡的亮度变暗
D．为保护灯泡，应该在PA之间做一个标记，防止接入阻值太小
2．在国际单位制中，下列哪个单位为电流的单位（　　）
A．牛顿 B．安培 C．欧姆 D．伏特
3．如图所示，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是（　　）
A．V1示数大于6V B．V示数大于6V
C．V1示数小于6V D．V和V1示数均等于6V
4．小红在实验时连接了如图所示的电路。闭合开关后，她发现两灯都不亮，电压表示数为0。她将电压表接在灯L1两端，电压表示数接近电源电压，则故障原因可能是（　　）
A．灯L2断路 B．灯L1断路 C．灯L1短路 D．灯L2短路
5．如图电路， 闭合开关S后， 电压表 V1的示数为 6V， 电压表 V2的示数为 2V， 则电阻R1两端的电压为（　　）
A．4 V B．2V C．8V D．6 V
6．如图所示的电路中，闭合开关后，电压表有示数、电流表指针几乎不动。关于电路故障分析正确的是（　　）
A．灯泡L1短路 B．电流表接触不良
C．开关处短路 D．灯泡L2断路
7．在如图所示的电路中，电源电压保持不变。开关S闭合后，两灯都发光，两个电表都有明显示数。过一会儿，其中一盏灯熄灭，另一盏灯仍发光，一个电表的示数变为零，若电路中只有一处故障，且只发生在灯L1或L2上，则电路中的故障是（　　）
A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路
8．下图的实物电路，其中甲、乙、丙为三个电表（电流表或电压表）。闭合开关S后，下列关于甲、乙、丙三个电表的判断，正确的是（　　）
A．若L1、L2同时发光，甲一定是电流表
B．若甲、丙是电流表，L1一定不发光
C．若甲、乙是电压表，L2一定不发光
D．若乙、丙是电流表，L1、L2正常发光，乙、丙两表的示数相同丙
二、多选题
9．如图所示，当开关S闭合后，下列说法正确的是（　　）
A．灯L1与L2是串联，且灯L1被短路
B．电压表可测出灯L2两端的电压
C．电流表测的是干路电流
D．电流表是测灯L2中的电流
10．在研究和学习物理学的过程中，方法是不可缺少的，下列科学研究方法的运用实例中，正确的是（　　）
A．热值、功率、比热容这三个物理量，都是通过实验推理法建立起来的
B．把电流比作水流，电压比作水压运用了类比法
C．研究电阻与哪些因素有关时，运用了控制变量法
D．研究多个电阻串联时引入总电阻，运用了转换法
11．如图甲为某可调亮度台灯，图乙为用于调光的电位器结构图。、、是它的三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连。转动旋钮，滑片在弧形电阻丝上滑动即可调节灯泡亮度。下列分析正确的是（　　）
A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
C．若只将接入电路，顺时针转动旋钮时灯泡变亮
D．若只将接入电路，顺时针转动旋钮时灯泡变亮
12．如图所示电路，电源电压3V，闭合开关S时，灯泡、都不亮。若电路中的故障是开关接触不良，用一块电压表查找故障，闭合开关S后，则下列说法中正确的是　　
A．电压表接在b、c两点间，电压表无示数
B．电压表接在a、c两点间，电压表示数接近3 V
C．电压表接在c、d两点间，电压表无示数
D．电压表接在b、d两点间，电压表示数接近3 V
三、填空题
13．在如图的电路中，电源电压为3V，且恒定不变.闭合开关，电流表的示数为0.5A，电流表的示数为0.2A，则通过小灯泡的电流是　 　A，小灯泡两端的电压　 　（选填“大于”“等于”或“小于”）3V。若灯泡的灯丝突然烧断，则电流表的示数　 　（选填“变大”“不变”或“变小”）。
14．滑动变阻器是通过改变 　 　 来改变电阻的．如图所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与 　 　 接线柱接在电路的M、N两端．
15．如图所示的电路中，电源电压保持不变，开关闭合，如果从断开到闭合，则电流表的示数将　 　，电压表的示数将　 　（均选填“变大”“变小”或“不变”）。
16．如图所示， 把铜片、铁片插入柠檬中制成一个水果电池。由图可知：铁片是水果电池的　 　（选填“正极”或“负极”）。此时，电压表读数为　 　 V。
17．如图通过三块电流表A、A1、A2的电流分别为I、I1、I2，电压表V、V1、V2的电压分别为U、U1、U2，则I、I1、I2的关系是：　 　；U、U1、U2的关系式是：　 　。
18． A、B是由同种材料制成的长度相同，横截面积不同的两段导体，如图所示，将它们串联后接入电路中，分析可知：RA　 　RB，UA　 　UB。（选填“＞”、“＜”或“＝”）
19．石墨烯被称为“黑金”，是新材料之王。它是由碳原子构成的片状结构的材料，这种 材料在一定条件下电阻可以降为零，这是　 　现象。石墨烯的这一特点可以在生活中用于　 　（填“电饭煲发热丝”、“电动机线圈”或“小灯泡的灯丝”）。
20．在如图所示的电路中，电源电压为U且不变。
①闭合开关S后，两电表的指针位置均不变。若电路中仅有一处故障，且只发生在R1或R2上，请根据以上信息，写出两电表的示数及对应的故障。 　 　
②排除故障后，再闭合开关S，向右移动变阻器的滑片P，电流表示数 　 　，电压表示数与电流表示数的比值 　 　（选填“变大”、“不变”或“变小”）。
四、实验探究题
21．在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验探究。实验室提供了如下器材：电阻丝a、b、c粗细相同，a、b、d长度相同，但d比b粗。
（1）该实验是通过观察　 　间接地比较电阻丝电阻的大小，这种实验方法叫　 　；
A.控制变量法 B.转换法
（2）选用电阻丝b、c分别接入电路中，是为了探究电阻大小跟导体的　 　是否有关；
（3）选用电阻丝　 　分别接入电路中，是为了探究电阻大小跟导体的横截面积是否有关；
（4）电阻是导体本身的一种属性，大小由导体自身的因素决定，与导体两端的电压和通过导体的电流　 　（选填“有关”或“无关”）；
（5）如果实验中的导体只有两条相同规格的镍铬合金丝，要探究横截面积对电阻阻值的影响，应该将两条镍铬合金丝　 　接入电路（选填“并联”或“串联”）；
（6）近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就　 　了输电线的电阻（选填“增大”或“减小”）。
22．亲爱的同学，请你运用所学的物理知识解答下列问题。
（1）图甲是插入式电阻箱的结构示意图，它的工作原理是通过改变　 　来改变电阻的大小。图甲中A、B两个接线柱之间接入电路的电阻是　 　，A、B两个接线柱之间能提供的最大电阻是　 　；
（2）如图乙所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线情况和指针偏转情况可知，锌片是盐水电池的　 　极，盐水电池的电压为　 　V；
（3）如图丙所示，这是小明同学用电流表测电流的实验电路的一部分，若通过导线ab的电流为0.6A，则通过导线cd的电流为　 　A或　 　A。
23．小明在深究“串联电路电压的规律”实验中：
UL1/V UL2/V U总/V
1.2 　 2.4
（1）按如图甲所示连接电路，闭合开关后，发现电压表出现了如图乙所示的现象，则他下一步应该进行的操作是：　 　；
（2）改正电路后，闭合开关进行实验，分别测出L1两端电压、L2两端电压和L1、L2 两端的总电压记录在表格中，其中L2两端的电压如图丙所示，则L2两端的电压为　 　V；
（3）小明分析实验数据得出结论：
①串联电路两端的电压　 　
②串联电路中，各部分电路两端电压相等。
交流评估：结合实验数据及小明获得结论，你认为本实验在设计方案上存在的两个不足之处是　 　、　 　。由此对实验结论带来的影响是　 　。
五、计算题
24．如图所示，电源电压为3V，当开关S断开时，电流表的示数为0.3A；开关S闭合时，电流表的示数为0.5A。求：
（1）开关S闭合时，通过灯泡L1的电流；
（2）开关S闭合时，灯泡L1两端的电压U1和灯泡L2两端的电压U2。
25．小明做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.3 A、3 V、5 V，但当时没有记录清楚每个数据对应哪一个电表。请你根据电路图和记录的数据，分别计算出：
（1）通过灯L1、灯L2的电流。
（2）灯L1和L2各自两端的电压。
26．在如图所示的电路中，电源两端电压U=12V并保持不变，请计算：
（1）当闭合开关S和S2时，电阻R1两端的电压是多少？
（2）当开关S闭合，S1、S2断开时，电阻R2两端电压为3V，电阻R1两端的电压是多少？
（3）当开关S、S1、S2都闭合时，通过电阻R1、R3的电流分别是0.6A、0.5A，电流表A的示数是多少？
答案解析部分
1．【答案】C
2．【答案】B
3．【答案】D
4．【答案】B
5．【答案】A
6．【答案】D
7．【答案】D
8．【答案】B
9．【答案】B,C,D
10．【答案】B,C
11．【答案】B,D
12．【答案】A,D
13．【答案】0.3；等于；变小
14．【答案】接入电路中电阻丝的长度；A
15．【答案】变大；不变
16．【答案】负极；0.6
17．【答案】I=I1=I2；U=U1+U2
18．【答案】＜；＜
19．【答案】超导；电动机线圈
20．【答案】若电压表示数为0，电流表示数为0，R2断路；若电压表示数为U，电流表示数为0，R1断路；变小；不变
21．【答案】电流表示数；B；长度；b、d；无关；并联；减小
22．【答案】（1）连入电路中电阻丝的长度；7；15
（2）负；0.6
（3）0.92；0.28
23．【答案】（1）断开开关，换用较小量程
（2）1.2
（3）等于各部分电路两端电压之和；只做一次实验，次数少；选取灯泡的规格相同；实验结论不具有普遍性
24．【答案】（1）0.2A
（2）3V
25．【答案】（1）此电路是串联电路，通过灯L1、灯L2的电流即为电流表的电流I=0.3 A
答：通过灯L1、灯L2的电流为0.3A；
（2）此电路是串联电路，电压表V1测L1和L2的总电压也是电源电压为5V，电压表V2测L1的电压为3V，所以：；
。
答：灯L1的电压为3V，灯L2的电压为2V。
26．【答案】（1）12V；（2）9V；（3）1.1A
