第17章 《欧姆定律》章节测试卷（含答案）2024-2025学年物理人教版9年级全一册

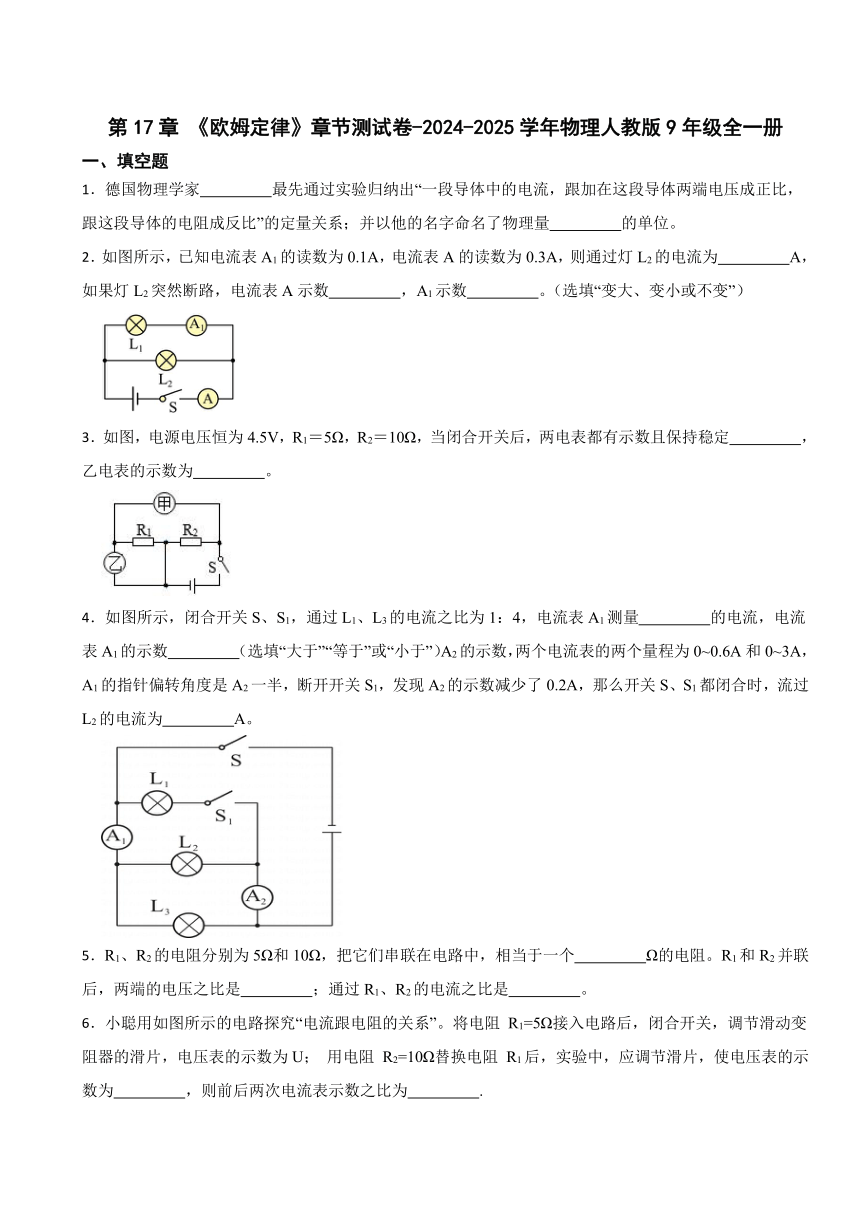

第17章 《欧姆定律》章节测试卷-2024-2025学年物理人教版9年级全一册
一、填空题
1．德国物理学家　 　最先通过实验归纳出“一段导体中的电流，跟加在这段导体两端电压成正比，跟这段导体的电阻成反比”的定量关系；并以他的名字命名了物理量　 　的单位。
2．如图所示，已知电流表A1的读数为0.1A，电流表A的读数为0.3A，则通过灯L2的电流为　 　A，如果灯L2突然断路，电流表A示数　 　，A1示数　 　。（选填“变大、变小或不变”）
3．如图，电源电压恒为4.5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表都有示数且保持稳定　 　，乙电表的示数为　 　。
4．如图所示，闭合开关S、S1，通过L1、L3的电流之比为1：4，电流表A1测量　 　的电流，电流表A1的示数　 　（选填“大于”“等于”或“小于”）A2的示数，两个电流表的两个量程为0~0.6A和0~3A，A1的指针偏转角度是A2一半，断开开关S1，发现A2的示数减少了0.2A，那么开关S、S1都闭合时，流过L2的电流为　 　A。
5．R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中，相当于一个　 　Ω的电阻。R1和R2并联后，两端的电压之比是　 　；通过R1、R2的电流之比是　 　。

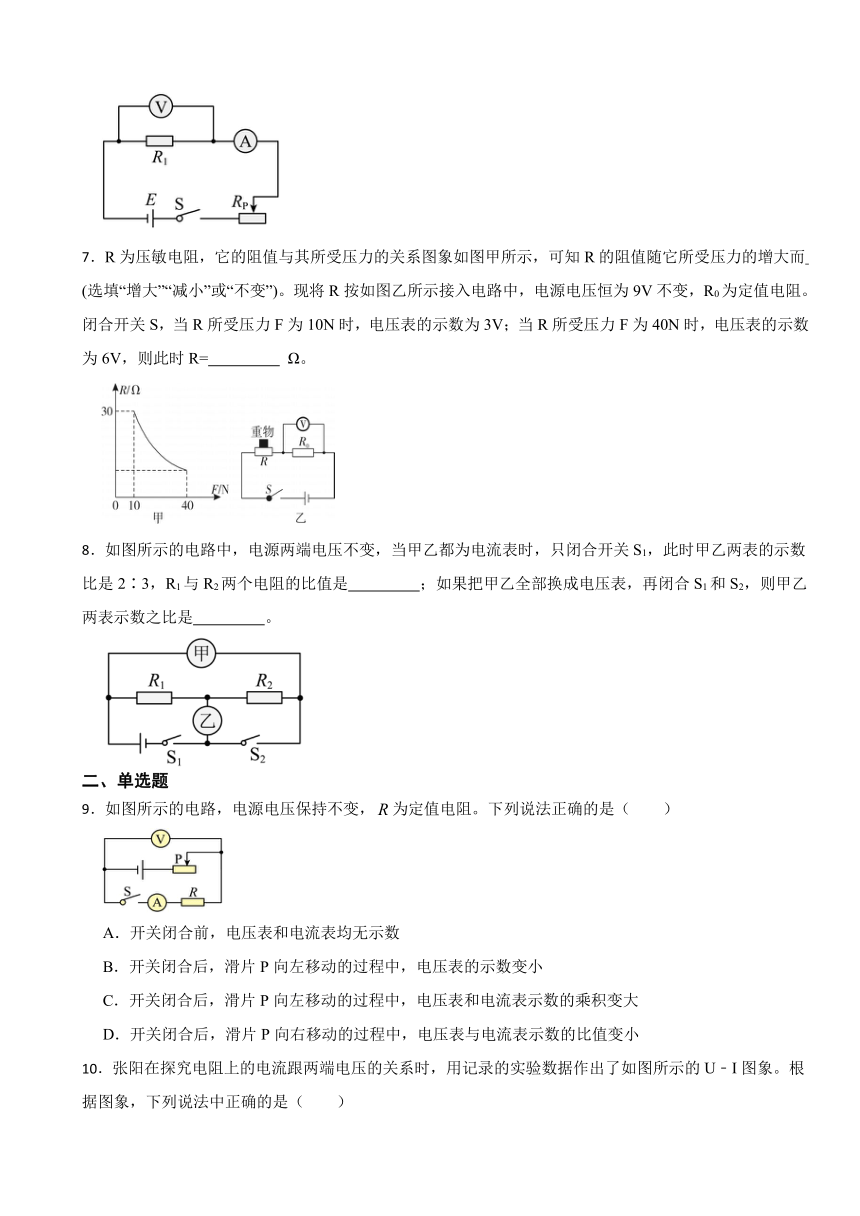

6．小聪用如图所示的电路探究“电流跟电阻的关系”。将电阻 R1=5Ω接入电路后，闭合开关，调节滑动变阻器的滑片，电压表的示数为U； 用电阻 R2=10Ω替换电阻 R1后，实验中，应调节滑片，使电压表的示数为　 　，则前后两次电流表示数之比为　 　.
7．R为压敏电阻，它的阻值与其所受压力的关系图象如图甲所示，可知R的阻值随它所受压力的增大而　 　(选填“增大”“减小”或“不变”)。现将R按如图乙所示接入电路中，电源电压恒为9V不变，R0为定值电阻。闭合开关S，当R所受压力F为10N时，电压表的示数为3V；当R所受压力F为40N时，电压表的示数为6V，则此时R=　 　 Ω。
8．如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，此时甲乙两表的示数比是2∶3，R1与R2两个电阻的比值是　 　；如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是　 　。
二、单选题
9．如图所示的电路，电源电压保持不变，为定值电阻。下列说法正确的是（　　）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向左移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向左移动的过程中，电压表和电流表示数的乘积变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
10．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U﹣I图象。根据图象，下列说法中正确的是（　　）
A．a的导体的电阻为0.1Ω
B．b导体的电阻比a导体的电阻大
C．b导体的电阻随电压的升高而变大
D．当a导体两端电压为1V时，通过a的电流为0.1A
11．由欧姆定律得到公式，下列说法正确的是（　　）
A．导体的电阻与导体两端电压成正比
B．导体的电阻大小与电流、电压大小无关
C．导体两端电压为零时，导体的电阻也为零
D．导体的电阻与流过导体的电流成反比
12．同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们按照如图所示的方式连接在电路中，测得A、B两端的电压分别为UA、UB；通过A、B的电流分别为IA、IB。下列关系正确的是（　　）
A．IA=IB B．IA>IB C．IAUB
13．疫情防控期间我们经常使用到非接触式红外线测温枪，图甲是它的工作原理图。是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图乙。对该电路分析正确的是（　　）
A．体温越高，电压表示数越大 B．体温越高，电路中电流越小
C．体温越高，R的阻值越大 D．体温越高，的阻值越小

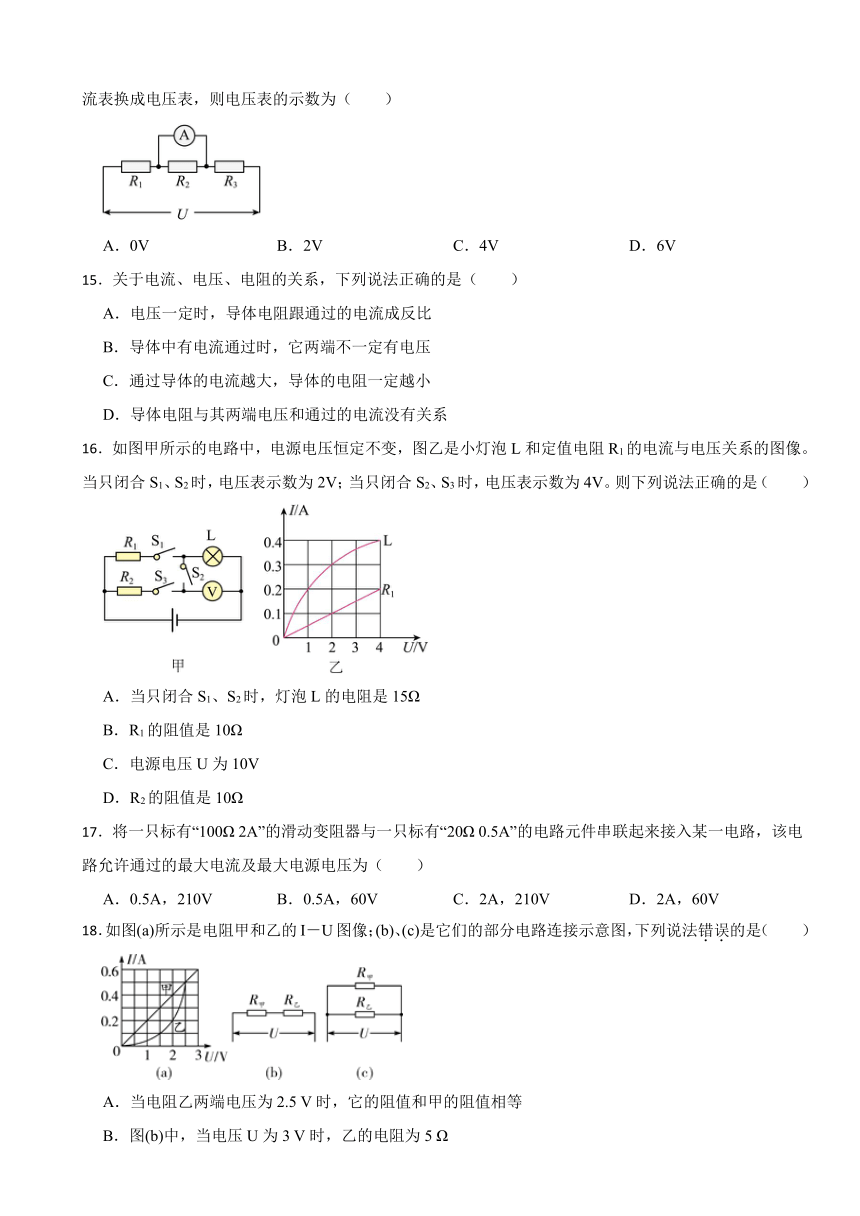

14．如图所示，三个阻值均为5Ω的定值电阻接在电压为U的电路中，此时电流表的示数为0.6A，若把电流表换成电压表，则电压表的示数为（　　）
A．0V B．2V C．4V D．6V
15．关于电流、电压、电阻的关系，下列说法正确的是（　　）
A．电压一定时，导体电阻跟通过的电流成反比
B．导体中有电流通过时，它两端不一定有电压
C．通过导体的电流越大，导体的电阻一定越小
D．导体电阻与其两端电压和通过的电流没有关系
16．如图甲所示的电路中，电源电压恒定不变，图乙是小灯泡L和定值电阻R1的电流与电压关系的图像。当只闭合S1、S2时，电压表示数为2V；当只闭合S2、S3时，电压表示数为4V。则下列说法正确的是（　　）
A．当只闭合S1、S2时，灯泡L的电阻是15Ω
B．R1的阻值是10Ω
C．电源电压U为10V
D．R2的阻值是10Ω
17．将一只标有“100Ω 2A”的滑动变阻器与一只标有“20Ω 0.5A”的电路元件串联起来接入某一电路，该电路允许通过的最大电流及最大电源电压为（　　）
A．0.5A，210V B．0.5A，60V C．2A，210V D．2A，60V
18．如图(a)所示是电阻甲和乙的I－U图像；(b)、(c)是它们的部分电路连接示意图，下列说法错误的是（　　）
A．当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等
B．图(b)中，当电压U为3 V时，乙的电阻为5 Ω
C．图(c)中，当电压U为2 V时，干路总电流为 0.6 A
D．图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小
三、多选题
19．图像可以直观的反映各物理量之间的关系，关于如图所示的图像，其中正确的是（　　）
A．图甲表示的是同种物质的密度与其质量的关系
B．图乙表示物体做匀速直线运动时路程与时间的关系
C．图丙表示烧杯和水的总质量与烧杯中水的体积的关系
D．图丁表示小灯泡两端的电压随电流的变化关系
20．如图所示电路中，电源电压恒定，当S1、S2都闭合时，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是（　　）
A．通过R1的电流为0.2A
B．电源电压为5V
C．电阻R1的阻值为15Ω
D．若断开开关S2，电流表A2的示数变大
21．如图甲所示电路，电源电压保持不变，为定值电阻，为滑动变阻器，闭合开关S，将的滑片P从一端移到另一端，二者的关系图像如图乙所示。下列说法正确的是（　　）
A．电源电压为12V
B．定值电阻的阻值为10Ω
C．滑动变阻器的最大阻值为10Ω
D．图线a反映通过滑动变阻器的电流与其两端电压的关系
22．课外兴趣小组选用热敏电阻等器材，给学校劳动实践基地的蔬菜大棚设计了一个测量空气温度的电路图，如图甲所示。电源电压恒定，为定值电阻，热敏电阻R的阻值随空气温度t的变化关系如图乙所示。下列判断正确的是（　　）
A．空气温度越高，热敏电阻R的阻值越大
B．空气温度越高，电压表示数越小
C．空气温度越高，电流表示数越大
D．电压表与电流表的示数之比不随温度变化而变化
四、实验探究题
23．用如图甲所示的电路“测量小灯泡的电阻”，小灯泡的额定电压为2.5V，电源为2节新的干电池。
（1）电源电压为 　 　V；用笔画线代替导线，将图甲电路补充完整　 　（要求滑片向右移动时灯变亮）；
（2）如图乙所示，是根据实验数据绘出的小灯泡工作时的I﹣U图像、则小灯泡正常发光时的电阻为 　 　Ω；当小灯泡两端的电压增大时，小灯泡的电阻将 　 　（选填“变大”“变小”或“不变”）；
（3）在测出了小灯泡正常发光时的电阻后，小明想换用其他规格的小灯泡再做该实验，但他却操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出、和拔出前相比，拔出后电压表的示数 　 　（选填“变大”“变小”或“不变”）；
（4）接下来小明用如图丙所示电路，测未知电阻Rx的阻值。步骤如下：
①只闭合开关S0，S1，移动滑片，使电压表示数为1.2V，电流表示数如图丁所示，为 　 　A；
②保持滑片位置不变，只闭合开关S0、S2电压表示数为2.6V；
③Rx的阻值为 　 　Ω。
24．小红用如图1所示的电路测量定值电阻Rx的阻值。
（1）在图1中连接错误的一根导线上打叉并改正　 　（要求滑片P左移时，电流表示数变大）；
（2）正确连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片P，电流表始终无示数，电压表示数接近电源电压，其原因是　 　；排除故障后，移动滑片P，当电压表示数为1.5V时，电流表示数如图2所示，则定值电阻Rx=　 　Ω。小红认为电阻值已经测出，便开始整理实验器材，她的实验不足之处是　 　；
（3）小红继续测量小灯泡的阻值，但发现电压表已损坏，于是找来一个电阻箱，设计如图3所示电路操作如下：①将待测的小灯泡接入电路中M、N两点间，闭合开关，电流表示数为I；②取下小灯泡，将电阻箱接入M、N两点间，调节电阻箱，使　 　，此时电阻箱示数如图4所示，则小灯泡的阻值约为　 　Ω。
25．实验小组采用如图-1所示的装置测量小灯泡的电阻，待测小灯泡L的额定电压为2.5V，电源电压为3V．
（1）小明进行了多次测量，将所得数据及发光情况填入下表，由表格可知小灯泡L正常发光时的电阻为　 　Ω（保留一位小数），在交流讨论过程中，小华发现该组有一次实验中的电流值是编造的．你认为是第　 　次，判断的理由是：　 　．
实验次数 电压U/V 电流I/A
1 2.0 0.26
2 2.5 0.30
3 3.0 0.50
（2）小组的另一位同学还想测量一个阻值约为300Ω的定值电阻的阻值，实验中只有一个电压表和一个已知电阻，小明设计了如图-2所示的电路：
①闭合S、断开，记下电压表示数为；
②闭合S、，记下电压表示数为；
③的表达式：　 　（用、及表示）
五、计算题
26．如图电路中，R1＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A。
（1）电源电压是多少？
（2）通过R2的电流是多少？
27．本学期，小明同学学习了滑动变阻器在电路中的作用，请你和他一起解决下面的问题。在如图所示电路中，电源电压保持不变，电阻R1的阻值为20Ω，R2为滑动变阻器，当闭合开关，滑片P处于a端时，电流表示数为0.6A，求：
（1）电源电压；
（2）当滑片P处于b端时，电压表示数为8V，滑动变阻器最大电阻R2为多少？
答案解析部分
1．欧姆；电阻
2．0.2；变小；不变
3．0.9A；4.5V
4．L2和L3；大于；0.2
5．15；1：1；2：1
6．U；2∶1
7．减小；7.5
8．2∶1；3∶1
9．C
10．D
11．B
12．A
13．A
14．B
15．D
16．D
17．B
18．B
19．A,B
20．A,C
21．B,D
22．C,D
23．（1）3；
（2）10；变大
（3）变大
（4）0.2；7
24．（1）
（2）Rx断路；5；实验次数太少，误差较大
（3）电流表示数仍为I；8.2
25．8.3；3；第3次测量计算出的灯丝电阻比前两次小；
26．（1）解：∵I＝ ，
∴电源电压U＝U1＝I1R1＝0.3A×10Ω＝3V
答：电源电压是3V。
（2）解：通过R2的电流I2＝ ＝ ＝0.15A
答：通过R2的电流是0.15A。
27．（1）12V；（2）40Ω
