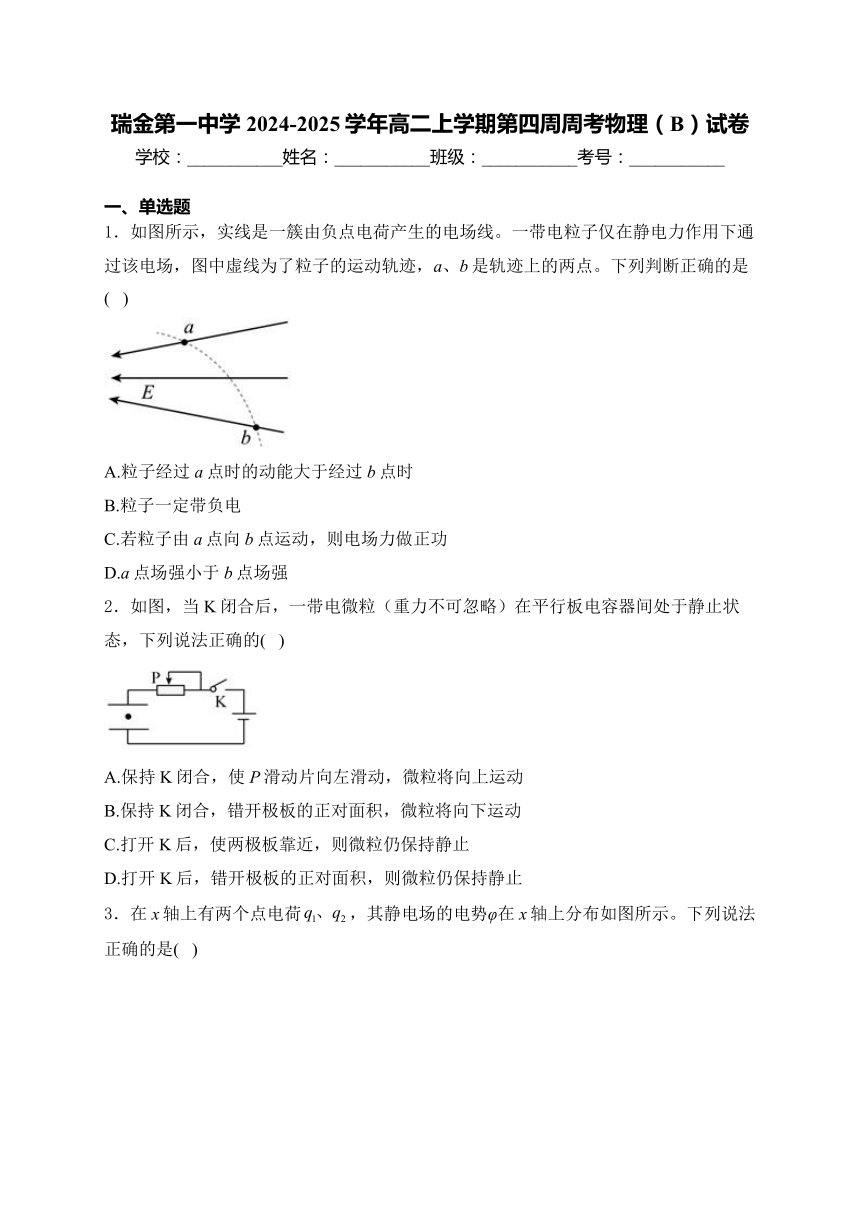

瑞金第一中学2024-2025学年高二上学期第四周周考物理(B)试卷
学校:___________姓名:___________班级:___________考号:___________
一、单选题
1.如图所示,实线是一簇由负点电荷产生的电场线。一带电粒子仅在静电力作用下通过该电场,图中虚线为了粒子的运动轨迹,a、b是轨迹上的两点。下列判断正确的是( )
A.粒子经过a点时的动能大于经过b点时
B.粒子一定带负电
C.若粒子由a点向b点运动,则电场力做正功
D.a点场强小于b点场强
2.如图,当K闭合后,一带电微粒(重力不可忽略)在平行板电容器间处于静止状态,下列说法正确的( )
A.保持K闭合,使P滑动片向左滑动,微粒将向上运动
B.保持K闭合,错开极板的正对面积,微粒将向下运动
C.打开K后,使两极板靠近,则微粒仍保持静止
D.打开K后,错开极板的正对面积,则微粒仍保持静止

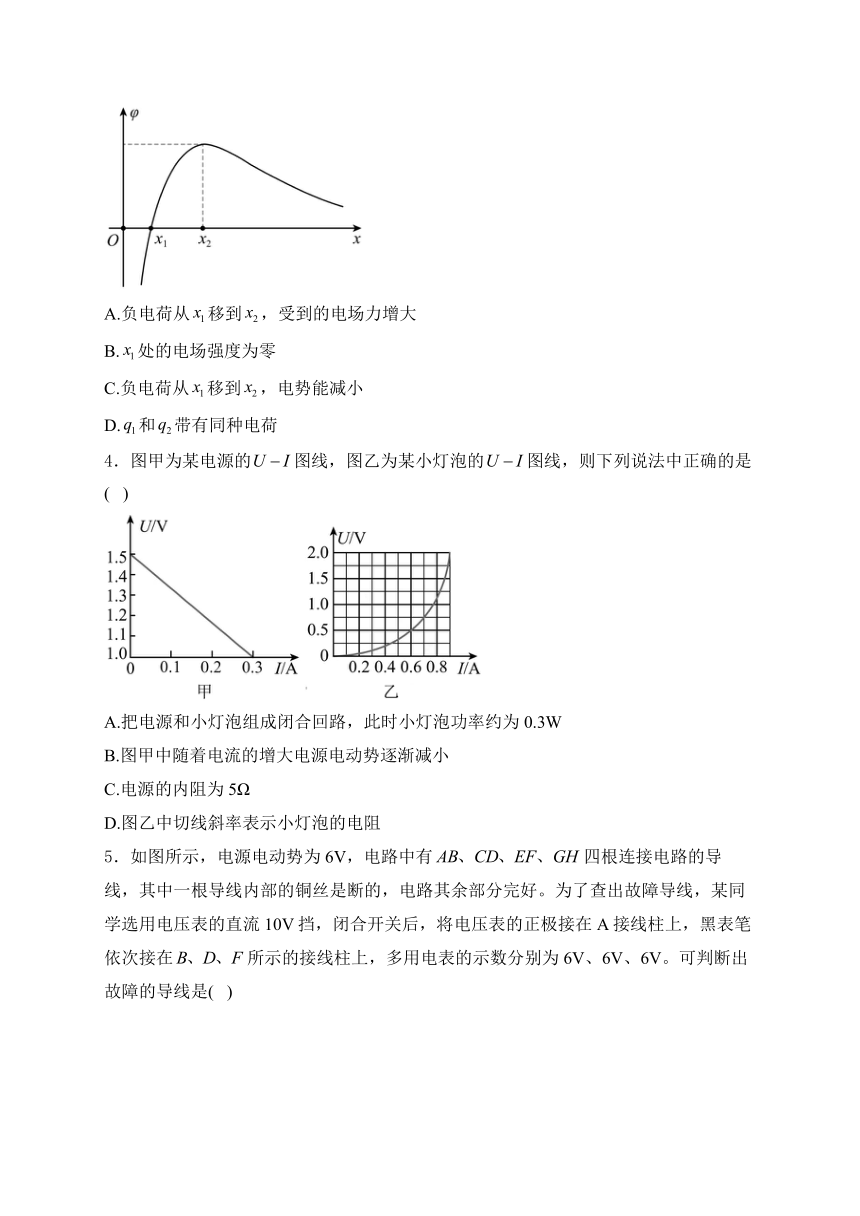

3.在x轴上有两个点电荷,其静电场的电势φ在x轴上分布如图所示。下列说法正确的是( )
A.负电荷从移到,受到的电场力增大
B.处的电场强度为零
C.负电荷从移到,电势能减小
D.和带有同种电荷
4.图甲为某电源的图线,图乙为某小灯泡的图线,则下列说法中正确的是( )
A.把电源和小灯泡组成闭合回路,此时小灯泡功率约为0.3W
B.图甲中随着电流的增大电源电动势逐渐减小
C.电源的内阻为5Ω
D.图乙中切线斜率表示小灯泡的电阻

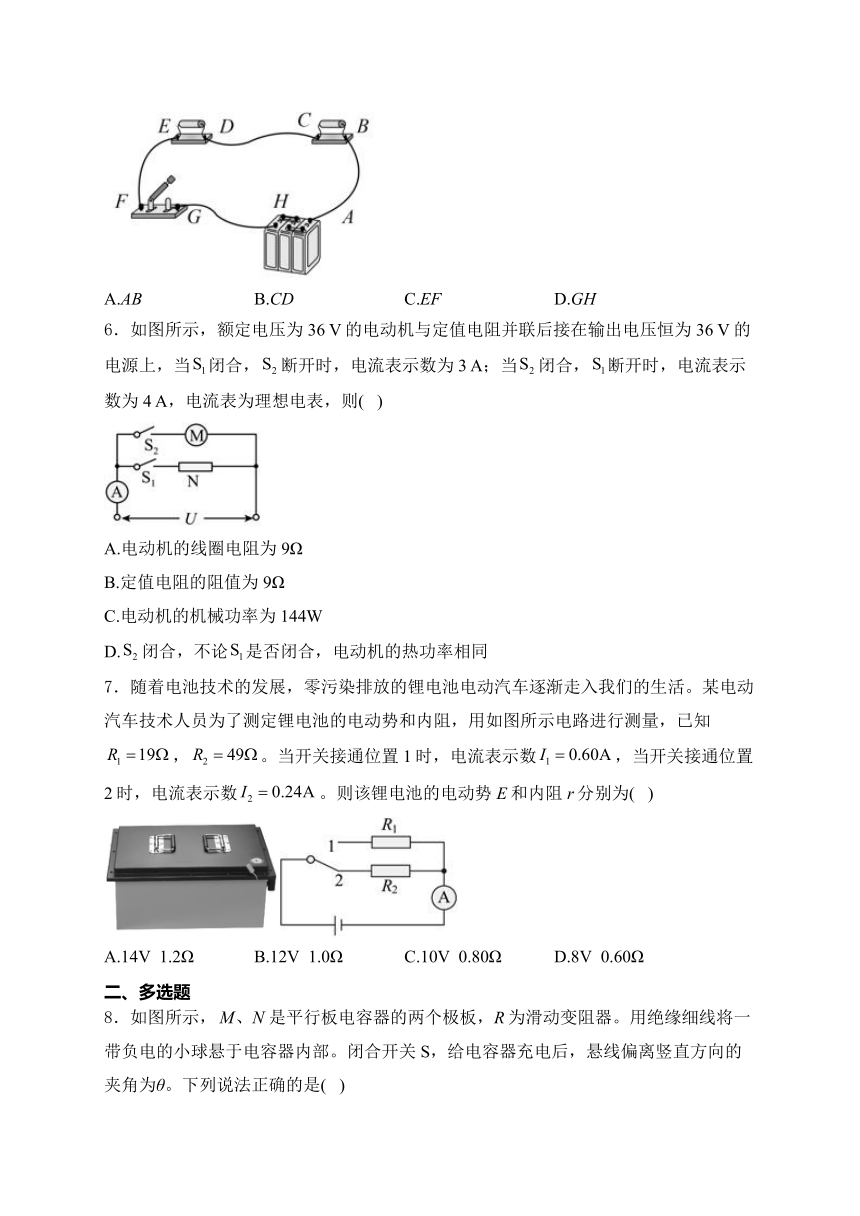

5.如图所示,电源电动势为6V,电路中有四根连接电路的导线,其中一根导线内部的铜丝是断的,电路其余部分完好。为了查出故障导线,某同学选用电压表的直流10V挡,闭合开关后,将电压表的正极接在A接线柱上,黑表笔依次接在所示的接线柱上,多用电表的示数分别为6V、6V、6V。可判断出故障的导线是( )
A.AB B.CD C.EF D.GH
6.如图所示,额定电压为36 V的电动机与定值电阻并联后接在输出电压恒为36 V的电源上,当闭合,断开时,电流表示数为3 A;当闭合,断开时,电流表示数为4 A,电流表为理想电表,则( )
A.电动机的线圈电阻为9Ω
B.定值电阻的阻值为9Ω
C.电动机的机械功率为144W
D.闭合,不论是否闭合,电动机的热功率相同
7.随着电池技术的发展,零污染排放的锂电池电动汽车逐渐走入我们的生活。某电动汽车技术人员为了测定锂电池的电动势和内阻,用如图所示电路进行测量,已知,。当开关接通位置1时,电流表示数,当开关接通位置2时,电流表示数。则该锂电池的电动势E和内阻r分别为( )
A.14V 1.2Ω B.12V 1.0Ω C.10V 0.80Ω D.8V 0.60Ω
二、多选题

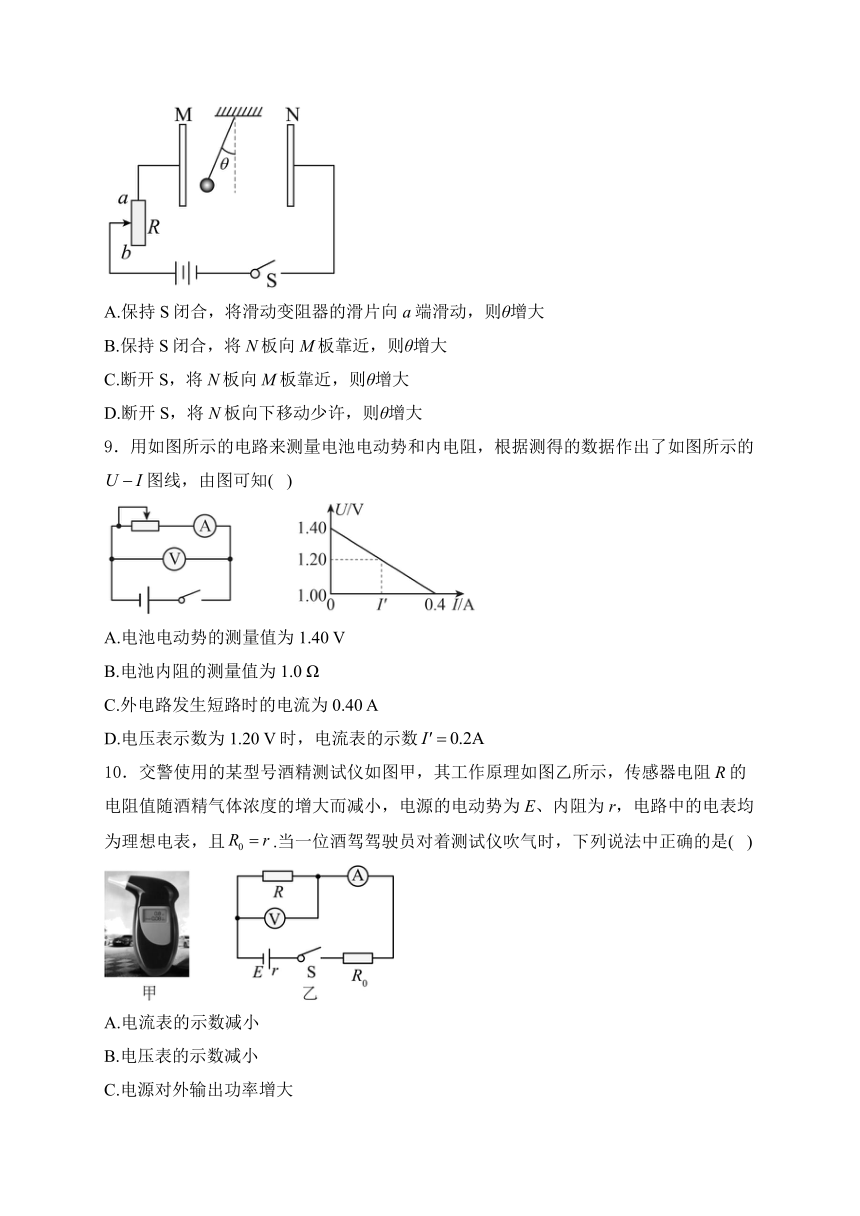

8.如图所示,是平行板电容器的两个极板,R为滑动变阻器。用绝缘细线将一带负电的小球悬于电容器内部。闭合开关S,给电容器充电后,悬线偏离竖直方向的夹角为θ。下列说法正确的是( )
A.保持S闭合,将滑动变阻器的滑片向a端滑动,则θ增大
B.保持S闭合,将N板向M板靠近,则θ增大
C.断开S,将N板向M板靠近,则θ增大
D.断开S,将N板向下移动少许,则θ增大
9.用如图所示的电路来测量电池电动势和内电阻,根据测得的数据作出了如图所示的图线,由图可知( )
A.电池电动势的测量值为1.40 V
B.电池内阻的测量值为1.0 Ω
C.外电路发生短路时的电流为0.40 A
D.电压表示数为1.20 V时,电流表的示数
10.交警使用的某型号酒精测试仪如图甲,其工作原理如图乙所示,传感器电阻R的电阻值随酒精气体浓度的增大而减小,电源的电动势为E、内阻为r,电路中的电表均为理想电表,且.当一位酒驾驾驶员对着测试仪吹气时,下列说法中正确的是( )
A.电流表的示数减小
B.电压表的示数减小
C.电源对外输出功率增大

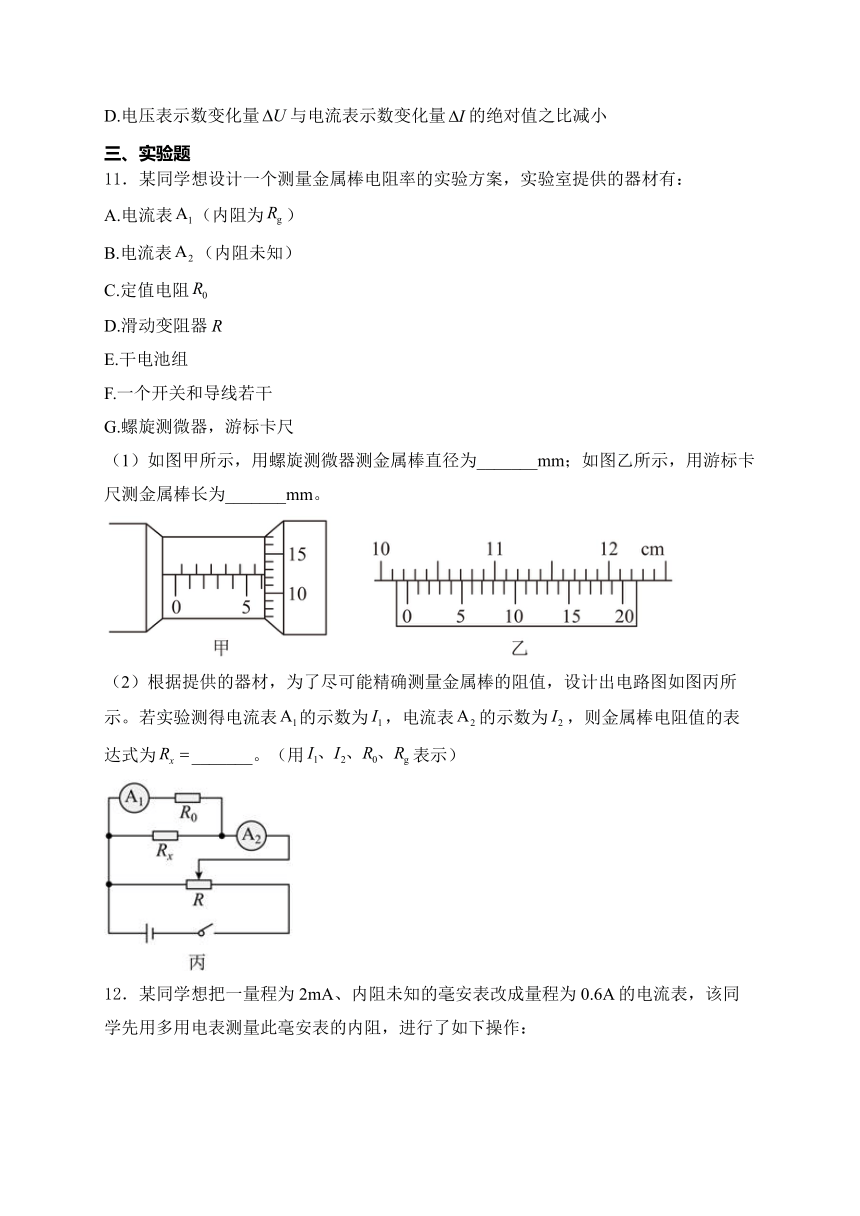

D.电压表示数变化量与电流表示数变化量的绝对值之比减小
三、实验题
11.某同学想设计一个测量金属棒电阻率的实验方案,实验室提供的器材有:
A.电流表(内阻为)
B.电流表(内阻未知)
C.定值电阻
D.滑动变阻器R
E.干电池组
F.一个开关和导线若干
G.螺旋测微器,游标卡尺
(1)如图甲所示,用螺旋测微器测金属棒直径为_______mm;如图乙所示,用游标卡尺测金属棒长为_______mm。
(2)根据提供的器材,为了尽可能精确测量金属棒的阻值,设计出电路图如图丙所示。若实验测得电流表的示数为,电流表的示数为,则金属棒电阻值的表达式为_______。(用表示)
12.某同学想把一量程为2mA、内阻未知的毫安表改成量程为0.6A的电流表,该同学先用多用电表测量此毫安表的内阻,进行了如下操作:
(1)将多用电表挡位调到电阻“×10”挡,再将红表笔和黑表笔短接,调零点。
(2)将图甲中多用电表的红表笔和_______(填“1”或“2”)端相连,黑表笔连接另一端。
(3)测量电阻时发现多用电表指针偏转角度过小,需要将多用电表挡位调到电阻_______(填“×1”或“×100”)挡。
(4)将红表笔和黑表笔短接,调零点。
(5)如果需要改成量程为0.6A的电流表,需要_______(填“串联”或“并联”)_______Ω(结果保留2位有效数字)的电阻。
四、计算题
13.如图所示,A为粒子源,已知极板A和极板B间的电压为,水平放置的平行带电板C、D间的电压为,平行带电板的长度为L,两板间的距离为d。现有一个质量为m、电荷量为q的带电粒子从粒子源A射出后带电粒子的初速度可以忽略不计,被加速电压加速,并从两带电板C、D的中央水平射入,最后从右侧射出。不计带电粒子的重力,求:
(1)带电粒子在射出B板时的速度大小;
(2)带电粒子从C、D间的电场飞出时,偏离入射方向的距离。
14.如图所示,一直流电动机与阻值的电阻串联在电源上,电源电动势,内阻,闭合开关S后,用理想电压表测出电动机两端电压,已知电动机线圈电阻,试求:
(1)通过电动机的电流是多少?
(2)电动机的发热功率是多少?
(3)电动机的输出功率是多少?
参考答案
1.答案:A
解析:ABC.带电粒子只受静电力,根据合力指向轨迹的内侧和正电荷所受电场力方向与场强的方向相同,可知带电粒子带正电,由沿着电场方向电势降低,可知b点的电势高于a点电势,所以带电粒子在b点电势能高于a点电势能,若粒子由a点向b点运动,根据电场力做功与电势能的关系,可知电场力做负功,根据只有电场力做功,带电粒子的电势能与动能之和不变,可知带电粒子在a点的动能高于b点的动能,A正确,BC错误;D.根据电场线的疏密表示电场的强弱,可知a点场强大于b点场强,故D错误。故选A。
2.答案:C
解析:A.K闭合后,一带电微粒在平行板电容器间处于静止状态
保持K闭合,使P滑动片向左滑动,都不能改变电容器两端的电压,由
得E不变,微粒仍静止,A错误;
B.错开极板的正对面积,电容器两端的电压不变,由
得E不变,微粒仍静止,B错误;
CD.打开K后,则电容器的电荷量Q不变,则
以上各式联立,得
所以,两极板靠近时,d减小,而E不变,微粒仍静止;错开极板的正对面积时,S减小,而E增大,微粒所受电场力增大,故微粒将向上运动,C正确,D错误。
故选C。
3.答案:C
解析:A.根据象可知,图线的斜率从到逐渐减小,因为图像中图线的斜率的绝对值等于电场强度的大小,所以电场强度从到逐渐减小,即电场力减小,所以A错误;B.因为处的斜率不为零,所以电场强度不为零,所以B错误;C.负电荷的电势能随电势的升高而减小,从移到电势逐渐升高,电势能逐渐减小,所以C正确;D.根据图像可知,在左侧,电势沿x轴负方向逐渐降低,电场线方向指向左侧,即指向,在右侧电势沿x轴正方向逐渐降低,则电场线方向向右,处电场强度为零,因此O点处附近的电荷带负电,O点左侧处的电荷带正电,所以D错误。故选C。
4.答案:A
解析:A.将电源与小灯泡组成回路,图像的交点即为电灯泡的电压、电流,根据图乙可知,,故此时小灯泡功率约为,故A正确;BC.根据闭合电路欧姆定律可知,推得,结合甲图可得纵截距为电动势,斜率为内阻,可得,电动势不随电流变化与电源自身相关,故BC错误;D.由图可知小灯泡为非线性元件,图线上的点与坐标原点的连线的斜率表示某一电压时的小灯泡电阻,其割线斜率表示电阻,故D错误。故选A。
5.答案:A
解析:将电压表的正极接在A接线柱上,黑表笔依次接在B、D、F所示的接线柱上,多用电表都有示数,说明B点到电源的负极之间的导线都是导通的,相当于电压表测出了电源两端的外电压,则故障一定在AB之间的导线上,故选A。
6.答案:D
解析:A.题中条件没有给出电动机的输出功率或热功率,无法算出电动机的线圈电阻,故A错误;B.当闭合,断开时,电流表示数为3 A,由欧姆定律可得,定值电阻得阻值为故B错误;C.电动机得总功率为故C错误;D.闭合,不论是否闭合,电动机两端的电压都不会变,流过电动机的电流也不会变,故电动机的热功率也不变,故D正确。故选D。
7.答案:B
解析:由闭合电路的欧姆定律可得,开关处于1时,开关处于2时,联立解得,,故ACD错误,B正确。故选B。
8.答案:BD
解析:根据对小球的受力分析可知,悬线偏离竖直方向的夹角符合,因此两极板间的场强越大,θ越大。A.保持S闭合,极板间的电压大小等于电源电动势。滑动变阻器的滑片位置不会影响极板上的电压大小,则场强大小不变,θ不变。故A错误;B.保持S闭合,极板间电压不变时,将N板向M板靠近,则板间距离d减小,根据场强可知场强大小增大,则θ增大。故B正确;C.断开S,则极板上的电荷量Q不变,将N板向M板靠近,则根据,,可得,极板间的场强,极板间距离d增大或减小不影响场强大小,其余物理量均不变,则场强大小不变,θ不变。故C错误;D.根据上述分析,断开S,将N板向下移动少许,则极板间的正对面积S减小,则场强E增大,则θ增大。故D正确。故选BD。
9.答案:ABD
解析:A、由图象可知,电源图象与纵轴交点坐标表示电源的电动势,则知电源的电动势为1.40V,故A正确;B、电源的内阻,故B正确;C、外电路发生短路时的电流,故C错误;D、当电压表示数为1.20V时,,故D正确;
10.答案:BC
解析:AB.当酒驾驾驶员对着测试仪吹气时,传感器电阻减小,电路中电流增大,即电流表的示数增大,内电阻及的分电压增大,则传感器电阻上的电压减小,电压表示数减小,A错误,B正确;C.当内外电阻相等时,电源输出功率最大,当传感器电阻减小时,外电阻阻值接近内电阻,所以电源输出功率变大,C正确;D.根据闭合电路的欧姆定律得,则有,即比值不变,D错误。故选BC。
11.答案:(1)6.122/6.123/6.124;102.30(2)
解析:(1)螺旋测微器的读数为
游标卡尺的读数为
(2)由串并联电路规律可得
解得
12.答案:(2)1(3)×100(5)并联;5.0
解析:(2)因为多用电表选择的是欧姆挡,则电流从红表笔流入多用电表、黑表笔流出多用电表,从待测毫安表正接线柱流入、负接线柱流出,所以应将图甲中多用电表的红表笔和1端相连,黑表笔与2端相连。
(3)测量电阻时发现多用电表指针偏转角度过小,说明读数过大,需要换用更高倍率挡位,所以需要将多用电表挡位调到电阻“×100”挡。
(5)由图乙可知毫安表的内阻为
如果需要将毫安表改成量程为0.6A的电流表,则需要并联分流电阻的阻值符合
整理并代入数据解得
13.答案:(1)(2)
解析:(1)粒子在加速电场中加速,由动能定理得
解得
(2)粒子在水平金属板间做类平抛运动,水平方向
竖直方向
解得
14.答案:(1)3A(2)9W(3)21W
解析:(1)由闭合电路欧姆定律可知
解得
(2)电动机的热功率
(3)电动机输入的功率
电动机的输出功率
