机械振动
5 实验:用单摆测量重力加速度
1.一位同学用单摆做测量重力加速度的实验,他将摆球挂起后,进行了如下步骤.
(1)测摆长l:用米尺量出摆线的长度.
(2)测周期T:将摆球拉起,然后放开,在摆球某次通过最低点时,按下秒表开始计时,同时将此次通过最低点作为第一次,接着一直数到摆球第60次通过最低点时,按秒表停止计时,读出这段时间t,算出单摆的周期T=.
(3)将所测得的l和T代入单摆周期公式T=2π中,算出g,将它作为为实验的最后结果写入报告中去.
上面一个步骤中,若有遗漏或错误的地方,请在下面的横线做相应的改正,若没有,就不用填写(不要求进行误差计算).
(1)______________________________________________________________________;
(2)______________________________________________________________________;
(3)______________________________________________________________________.
2.(2024年人大附中检测)某实验小组的同学做“用单摆测定重力加速度”的实验.
(1)实验时除用到秒表、刻度尺外,还应该用到下列器材中的________.
A.长约1 m的细线
B.长约1 m的橡皮绳
C.直径约1 cm的均匀铁球
D.直径约10 cm的均匀木球
(2)选择好器材后,将符合实验要求的单摆悬挂在铁架台上,应采用图中________(填“甲”或“乙”)所示的固定方式.
(3)将单摆正确悬挂后进行如下操作,其中正确的是________.
A.测出摆线长作为单摆的摆长
B.把单摆从平衡位置拉开一个很小的角度由静止释放,使之做简谐运动
C.在摆球经过平衡位置时开始计时
D.用秒表测量单摆完成1次全振动所用时间并作为单摆的周期

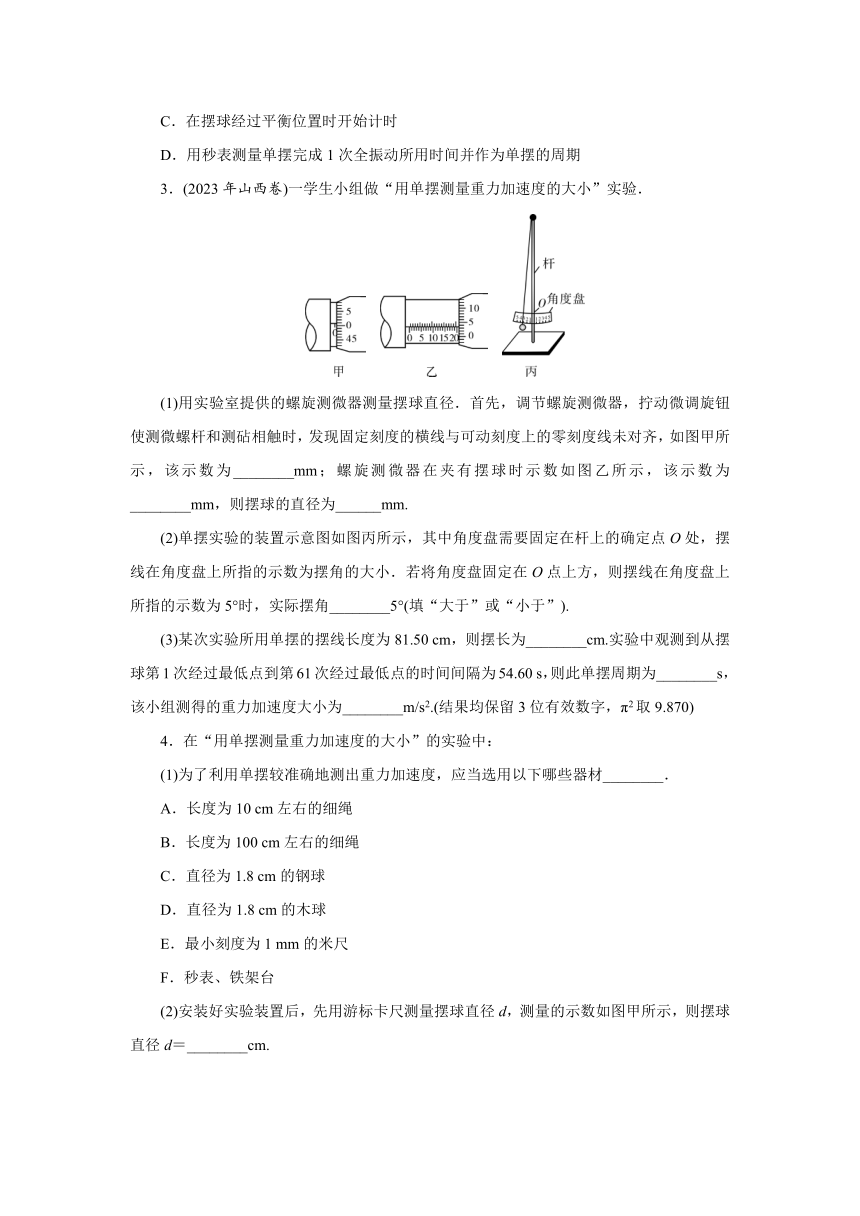

3.(2023年山西卷)一学生小组做“用单摆测量重力加速度的大小”实验.

(1)用实验室提供的螺旋测微器测量摆球直径.首先,调节螺旋测微器,拧动微调旋钮使测微螺杆和测砧相触时,发现固定刻度的横线与可动刻度上的零刻度线未对齐,如图甲所示,该示数为________mm;螺旋测微器在夹有摆球时示数如图乙所示,该示数为________mm,则摆球的直径为______mm.
(2)单摆实验的装置示意图如图丙所示,其中角度盘需要固定在杆上的确定点O处,摆线在角度盘上所指的示数为摆角的大小.若将角度盘固定在O点上方,则摆线在角度盘上所指的示数为5°时,实际摆角________5°(填“大于”或“小于”).
(3)某次实验所用单摆的摆线长度为81.50 cm,则摆长为________cm.实验中观测到从摆球第1次经过最低点到第61次经过最低点的时间间隔为54.60 s,则此单摆周期为________s,该小组测得的重力加速度大小为________m/s2.(结果均保留3位有效数字,π2取9.870)
4.在“用单摆测量重力加速度的大小”的实验中:
(1)为了利用单摆较准确地测出重力加速度,应当选用以下哪些器材________.
A.长度为10 cm左右的细绳
B.长度为100 cm左右的细绳
C.直径为1.8 cm的钢球
D.直径为1.8 cm的木球
E.最小刻度为1 mm的米尺
F.秒表、铁架台
(2)安装好实验装置后,先用游标卡尺测量摆球直径d,测量的示数如图甲所示,则摆球直径d=________cm.

(3)摆球摆动稳定后,当它到达________(填“最低点”或“最高点”)时启动秒表开始计时,并记录此后摆球再次经过最低点的次数n(n=1、2、3…),当n=60时刚好停表.停止计时的秒表如图乙所示,其读数为______s.
(4)计算重力加速度测量值,如果测量值小于真实值,可能原因是________.
A.将摆球经过最低点的次数n计少了
B.计时开始时,秒表启动稍晚
C.将摆线长当成了摆长
D.将摆线长和球的直径之和当成了摆长
(5)某同学在做“用单摆测定重力加速度”的实验时,在把摆球悬挂好后.用米尺量出悬点到小球上端的绳长L;然后开始做之后的一系列的操作,并作出L-T2的图像,其他操作测量都无误,则作出的图线是图丙中的___________(填“1”“2”或“3”).如果图线斜率都为k,截距如图中标注,则当地的重力加速度g=________.
答案解析
1、【答案】(1)要用游标卡尺测出摆球直径d,摆长l等于摆线长与摆球半径之和 (2)T= (3)g应测量多次,然后取平均值做实验结果
【解析】(1)摆长不等于摆线的长度,所以要用游标卡尺测出摆球直径d,摆长l等于摆线长与小球半径之和.
(2)一个周期内两次通过最低点,按秒表开始计时,并记数为1,直到摆球第60次通过最低点时,所以共有29.5次全振动,所以T=.
(3)不能通过单独一次的实验数据作为最终结果,应多测几次,然后取平均值作为实验最后结果.
2.【答案】(1)AC (2)乙 (3)BC
【解析】(1)实验过程中单摆摆长应保持不变,应选择长约1 m的细线作为摆线,摆线不能选择有弹性的橡皮绳.A正确,B错误.为减小实验误差,应选择密度大而体积小的球作为摆球,应选择直径约1 cm的均匀铁球作为摆球,不要选用直径约10 cm的均匀木球,C正确,D错误.
(2)在该实验的过程中,悬点要固定,应采用图乙中所示的固定方式.
(3)摆线长度与摆球半径之和是单摆的摆长,A错误;单摆在小角度下的运动为简谐运动,应把单摆从平衡位置拉开一个很小的角度释放,使之做简谐运动,B正确;为减小测量误差,应在摆球经过平衡位置时开始计时,C正确;为减小测量误差,应测出n个周期的总时间t,然后求出周期:T=,用单摆完成1次全振动所用时间并作为单摆的周期实验误差较大.D错误.
3.【答案】(1)0.007~0.009 20.034~20.036 20.025~20.029 (2)大于 (3)82.50 1.82 9.83
【解析】(1)测量前测微螺杆与和测砧相触时,图甲的示数为d0=0 mm+0.7×0.01 mm=0.007 mm,
螺旋测微器读数是固定刻度读数(0.5 mm的整数倍)加可动刻度(0.5 mm以下的小数)读数,图中读数为d1=20 mm+3.5×0.01 mm=20.035 mm,则摆球的直径为d=d1-d0=20.028 mm.
(2)角度盘的大小一定,即在规定的位置安装角度盘,测量的摆角准确,但将角度盘固定在规定位置上方,即角度盘到悬挂点的距离变短,同样的角度,摆线在刻度盘上扫过的弧长变短,故摆线在角度盘上所指的示数为5°时,实际摆角大于5°.
(3)单摆的摆线长度为81.50 cm,则摆长为l=l0+=81.50 cm+ cm≈82.50 cm.一次全振动单摆经过最低点两次,故此单摆的周期为T== s=1.82 s,由单摆的周期表达式T=2π得,重力加速度g=≈9.83 m/s2.
4.【答案】(1)BCEF (2)1.84 (3)最低点 67.5 (4)AC (5)3  4π2k
【解析】(1)摆线的长度大致1 m左右,A错误,B正确;摆球应选择质量较大的金属球,D错误,C正确;刻度尺用来测量摆长,秒表用来测量周期,铁架台是必不可少的,EF正确.
(2)摆球直径d=18 mm+0.1 mm×4=18.4 mm=1.84 cm.
(3)测量周期时要从平衡位置开始计时,即摆球摆动稳定后,当它到达最低点时启动秒表开始计时.秒表小圈读数为60 s,大圈读数为7.5 s,总时间为67.5 s.
(4)由单摆周期公式T=2π,得重力加速度g=l,少计了摆球经过最低点的次数,则周期测量值偏大,则重力加速度测量值偏小,A正确;开始计时,启动秒表滞后,则周期测量值偏小,重力加速度测量值偏大,B错误;将摆线长当成了摆长,所测摆长偏小,所测重力加速度g偏小,C正确;测量摆线长和球的直径之和作为摆长,则摆长测量值偏大,则重力加速度测量值偏大,D错误.
(5)设小球的半径为r,则单摆摆长l=L+r,由单摆周期公式T=2π,得L=T2-r,g与r都是常数,则L-T2图线是一条倾斜的直线,纵轴截距-b=-r,故图丙中的图线3是正确的,图像的斜率k=,解得重力加速度g=4π2k.
