5.1.3 同位角、内错角、同旁内角课件

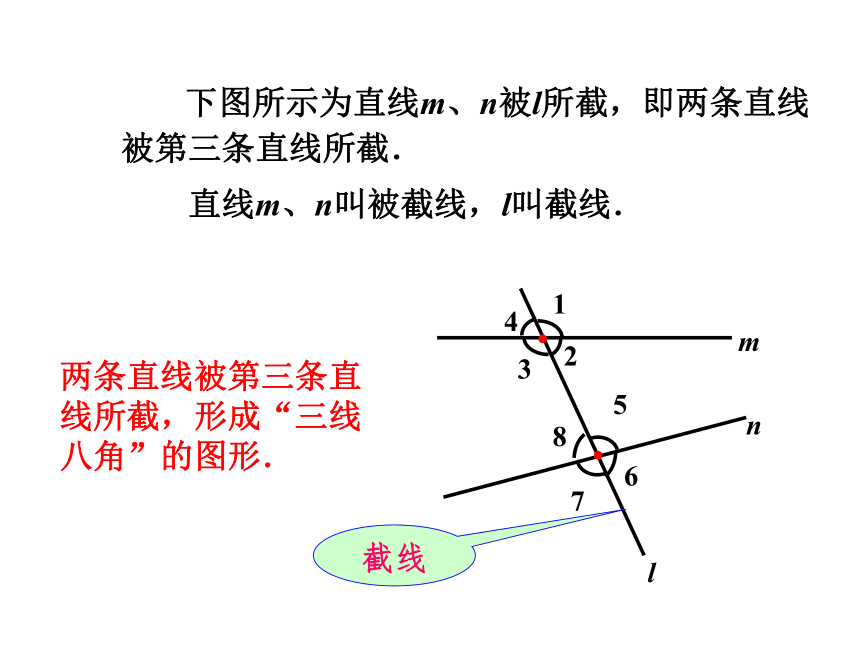

课件14张PPT。5.1.3 同位角、内错角、同旁内角12348756 下图所示为直线m、n被l所截，即两条直线被第三条直线所截．

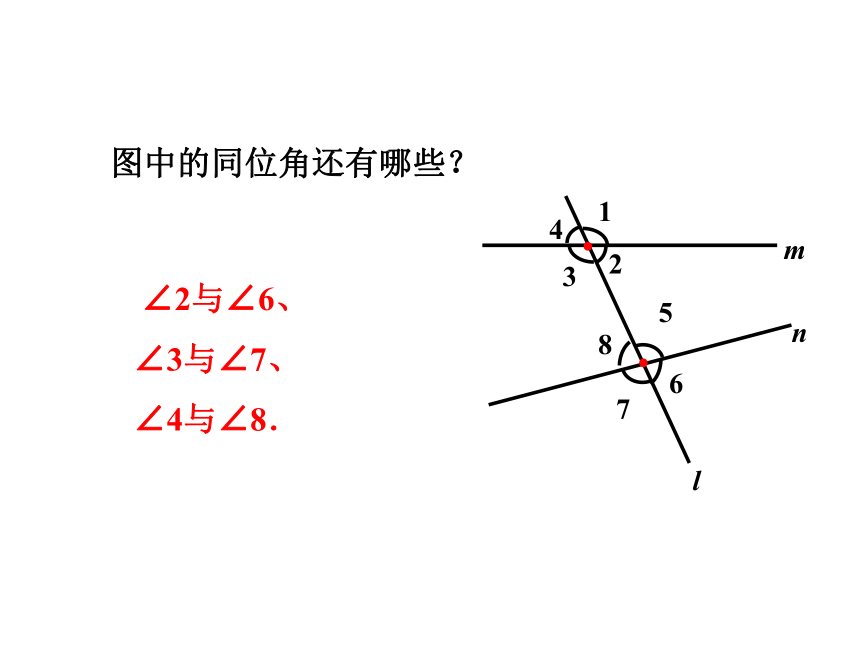

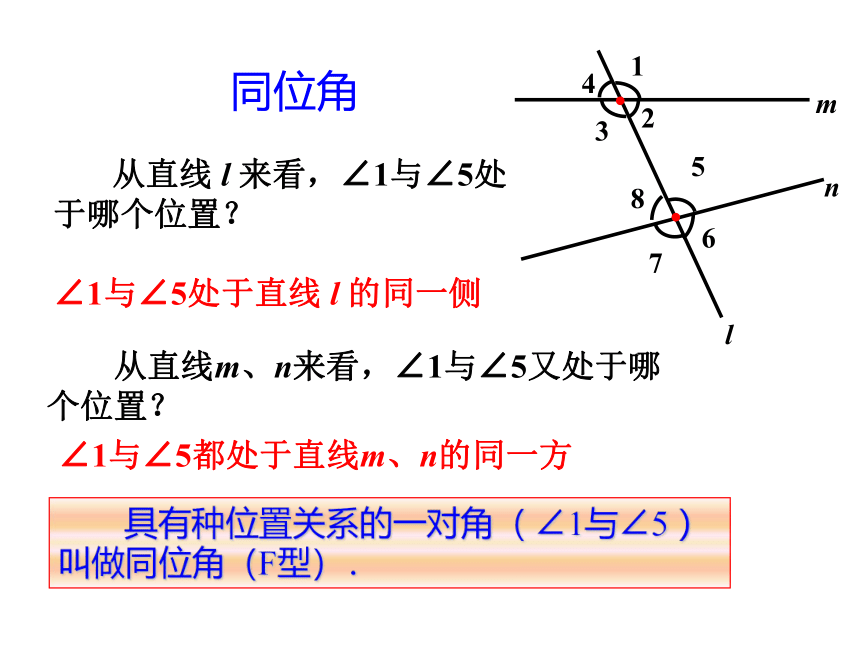

直线m、n叫被截线，l叫截线．两条直线被第三条直线所截，形成“三线八角”的图形．截线∠1与∠5处于直线 l 的同一侧∠1与∠5都处于直线m、n的同一方 从直线m、n来看，∠1与∠5又处于哪个位置？ 从直线 l 来看，∠1与∠5处于哪个位置？ 具有种位置关系的一对角（ ∠1与∠5 ）叫做同位角（F型）． 同位角图中的同位角还有哪些？ ∠2与∠6、
∠3与∠7、

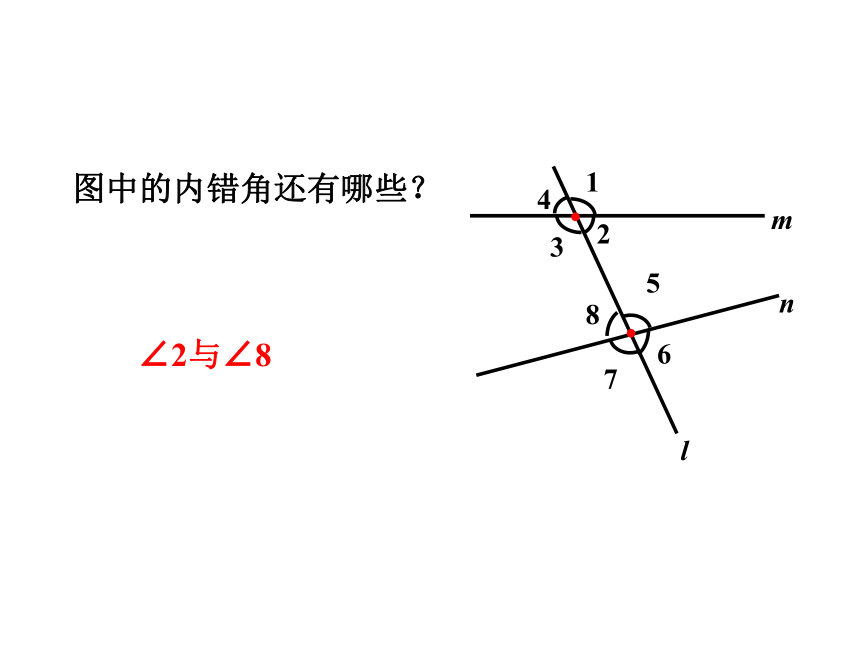

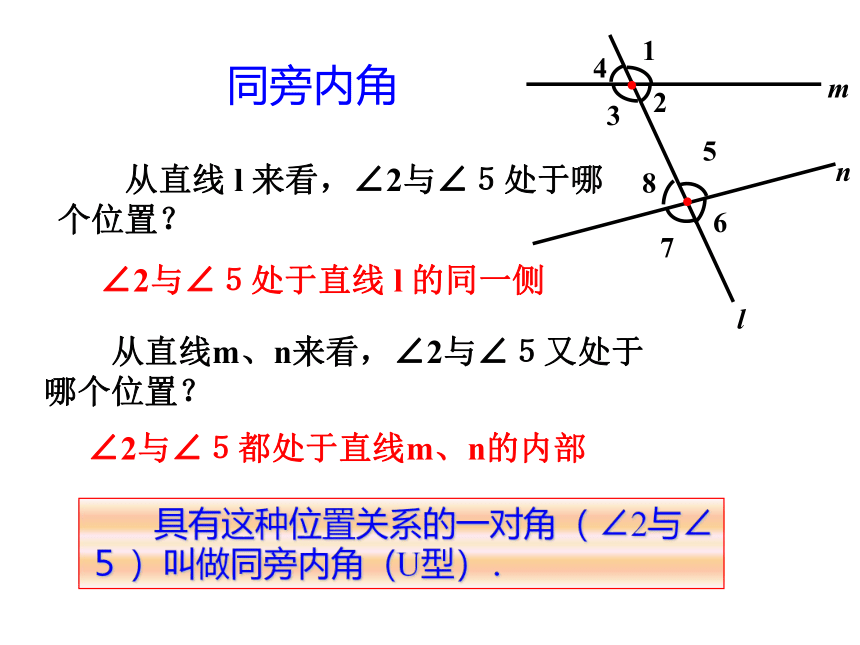

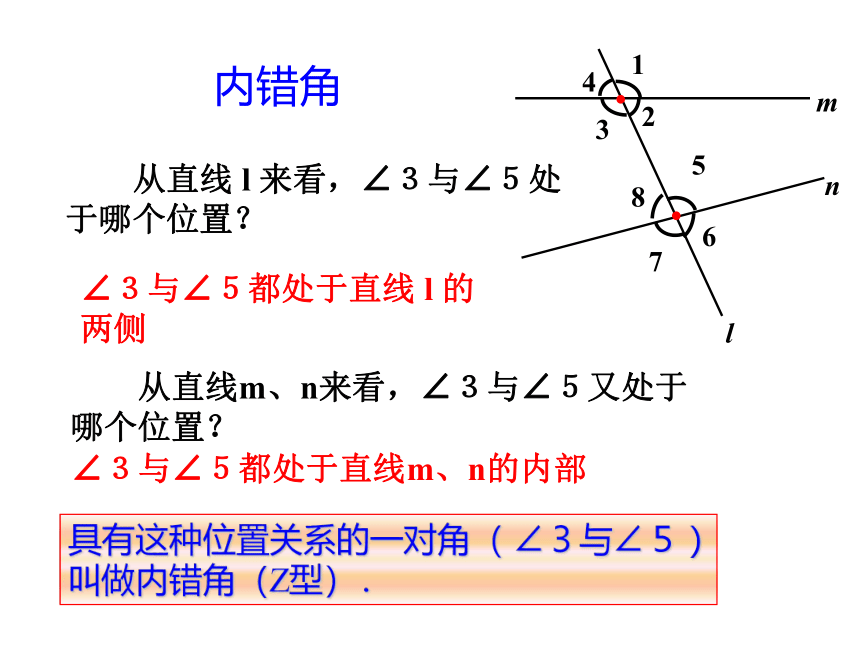

∠4与∠8．　　从直线 l 来看，∠３与∠５处于哪个位置？∠３与∠５都处于直线 l 的两侧　　从直线m、n来看，∠３与∠５又处于哪个位置？∠３与∠５都处于直线m、n的内部具有这种位置关系的一对角（ ∠３与∠５ ）叫做内错角（Z型）．内错角图中的内错角还有哪些？ ∠2与∠8 　　从直线 l 来看，∠2与∠５处于哪个位置？∠2与∠５处于直线 l 的同一侧　　从直线m、n来看，∠2与∠５又处于哪个位置？∠2与∠５都处于直线m、n的内部 具有这种位置关系的一对角（ ∠2与∠５ ）叫做同旁内角（U型）．同旁内角　　图中的同旁内角还有哪些？ ∠３与∠8指出下列各图中∠１与∠２的位置关系．同旁内角同位角内错角同旁内角内错角同位角练一练1．同位角、内错角、同旁内角的定义
2．识别这三类角的步骤是：
　 第一步：找截线（两角的“公用边”）；
第二步：将题目的图形分离出如下基本图形：课堂小结　　1．找出下图中∠C的同位角、 ∠A的内错角，并指出是哪两条直线被哪一条直线所截而成的．∠C的同位角为∠PBQ和∠ABP；
∠A的内错角为∠ABQ和∠ABP．随堂练习2．如图，下面判断中，错误的是（　　）
A．∠1和∠2是同旁内角
B．∠5和∠7是同位角
C．∠3和∠4是内错角
D．∠4和∠6是同旁内角D 3．如图所示，直线AB、CD被直线EF所截，MG是从Ｍ点引出的射线，则图中的同位角共有（　　 ）
A．8对　B．6对　C．4对　D．2对BEF 4．如图所示，图中与∠C是同旁内角的角共有（　　）
A．2个　B．3个　C．　4个　D．5个C
