第十七章 《欧姆定律》单元测试题 （含答案）2024-2025学年人教版九年级全一册物理

人教版 九年级物理 2024—2025学年度
第十七章《欧姆定律》单元检测试题
一、选择题（每小题3分，共30分）
1．将三个阻值为60Ω的电阻按一定的方式连接起来，总电阻的最大值和最小值分别是（ ）
A．180Ω 90Ω B．90Ω 40Ω C．90Ω 20Ω D．180Ω 20Ω
2．（2024·广东广州）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（　　）
A. 电压表的示数越大 B. 电压表的示数越小
C. 电流表的示数越大 D. 电流表的示数越小
3．（2024·山东滨州）如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是（ ）
A. 电压表V的示数变小
B. 电流表与电流表的示数相等
C. 电流表的示数变大
D. 电压表V与电流表示数的比值变大

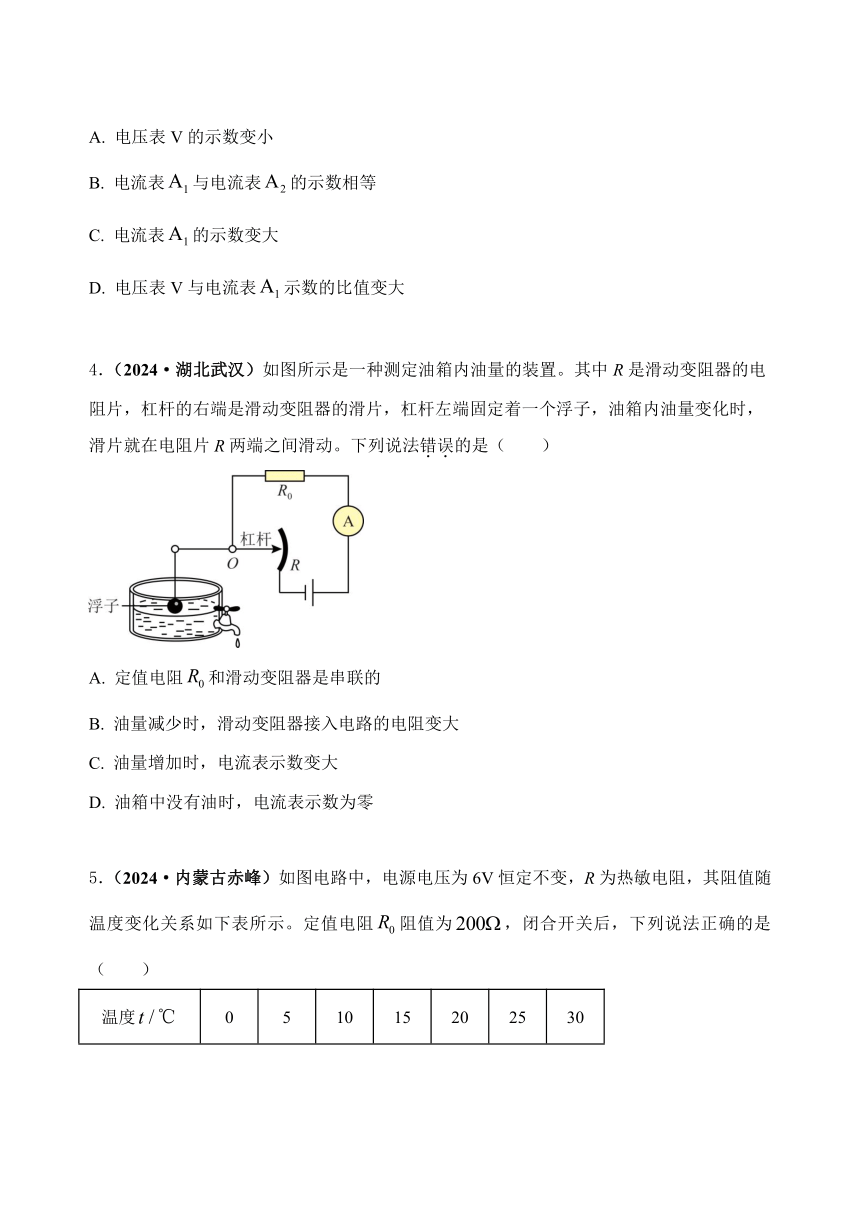

4．（2024·湖北武汉）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（ ）
A. 定值电阻和滑动变阻器是串联的
B. 油量减少时，滑动变阻器接入电路的电阻变大
C. 油量增加时，电流表示数变大
D. 油箱中没有油时，电流表示数为零

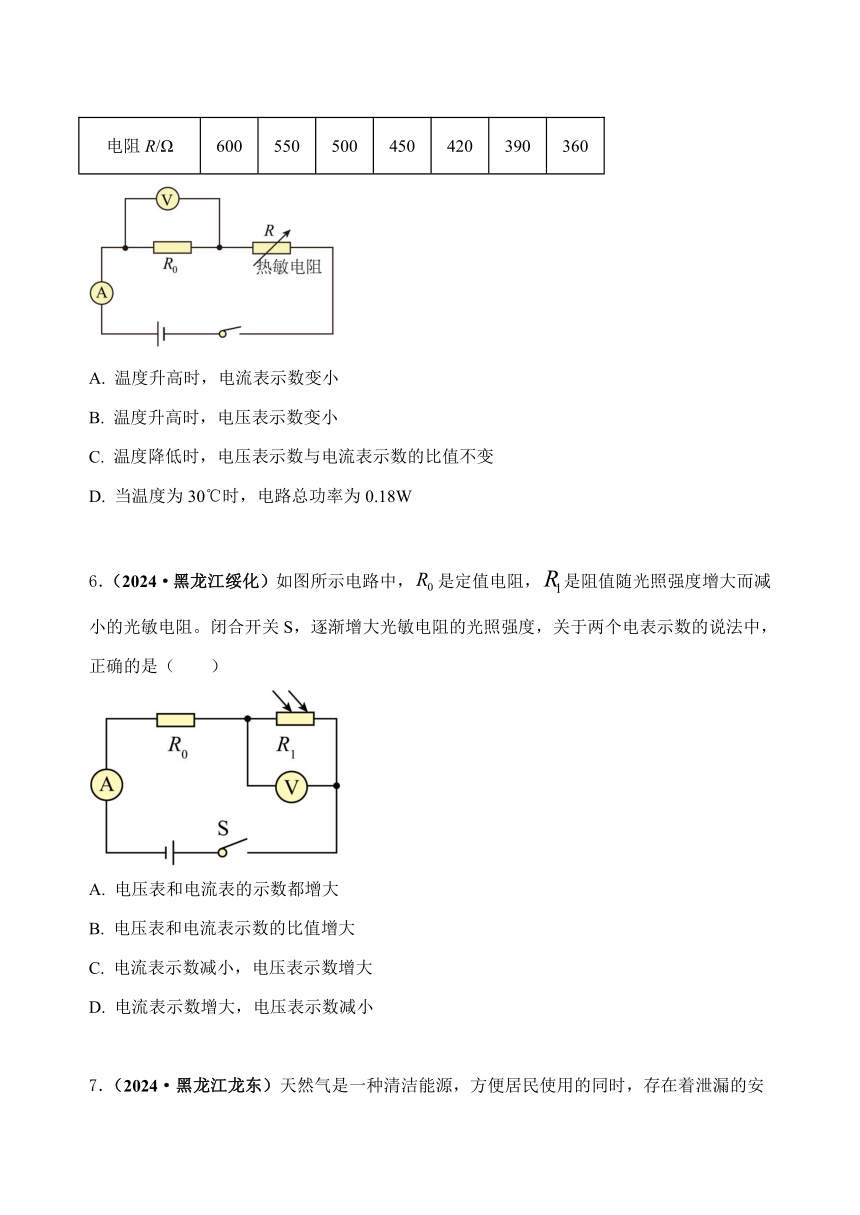

5．（2024·内蒙古赤峰）如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。定值电阻阻值为，闭合开关后，下列说法正确的是（　　）
温度 0 5 10 15 20 25 30
电阻R/Ω 600 550 500 450 420 390 360
A. 温度升高时，电流表示数变小
B. 温度升高时，电压表示数变小
C. 温度降低时，电压表示数与电流表示数的比值不变
D. 当温度为30℃时，电路总功率为0.18W
6．（2024·黑龙江绥化）如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ ）
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小

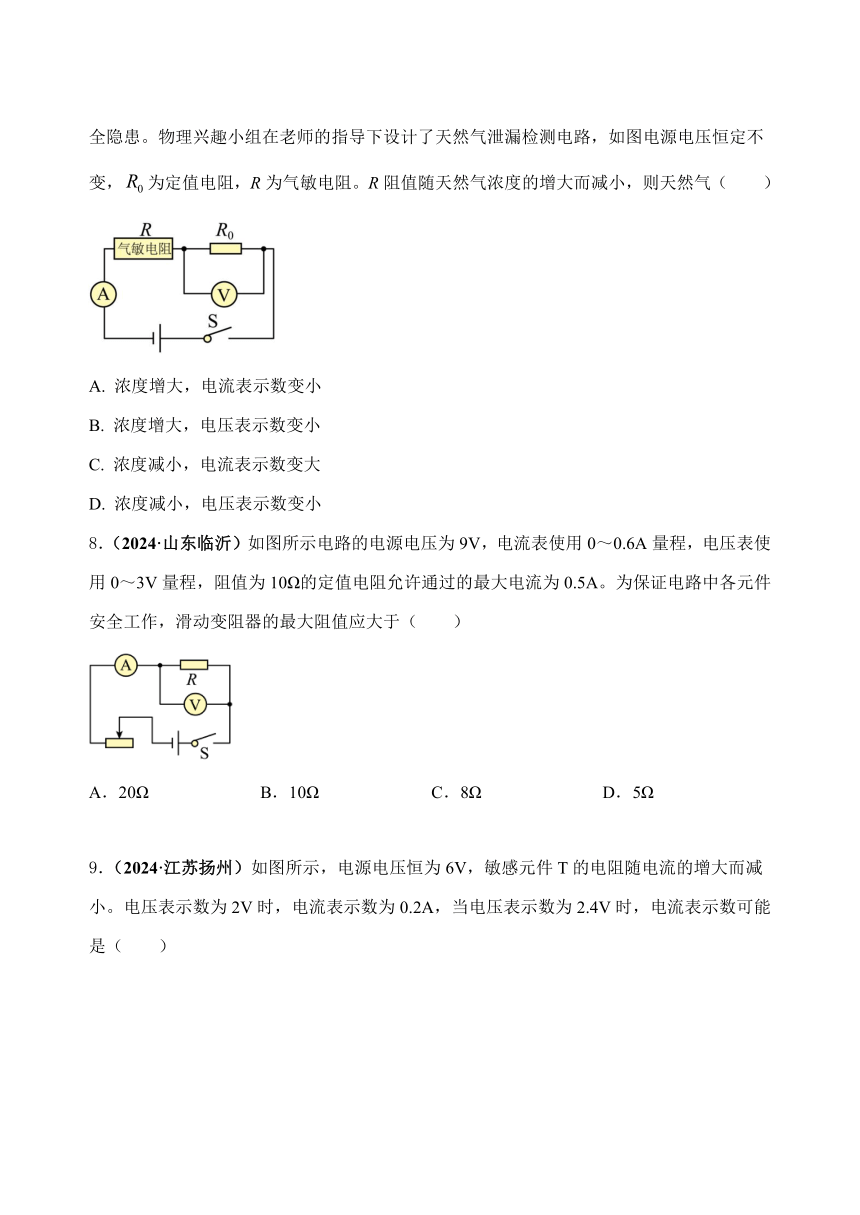

7．（2024·黑龙江龙东）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气（ ）
A. 浓度增大，电流表示数变小
B. 浓度增大，电压表示数变小
C. 浓度减小，电流表示数变大
D. 浓度减小，电压表示数变小
8．（2024·山东临沂）如图所示电路的电源电压为9V，电流表使用0～0.6A量程，电压表使用0～3V量程，阻值为10Ω的定值电阻允许通过的最大电流为0.5A。为保证电路中各元件安全工作，滑动变阻器的最大阻值应大于（　　）
A．20Ω B．10Ω C．8Ω D．5Ω

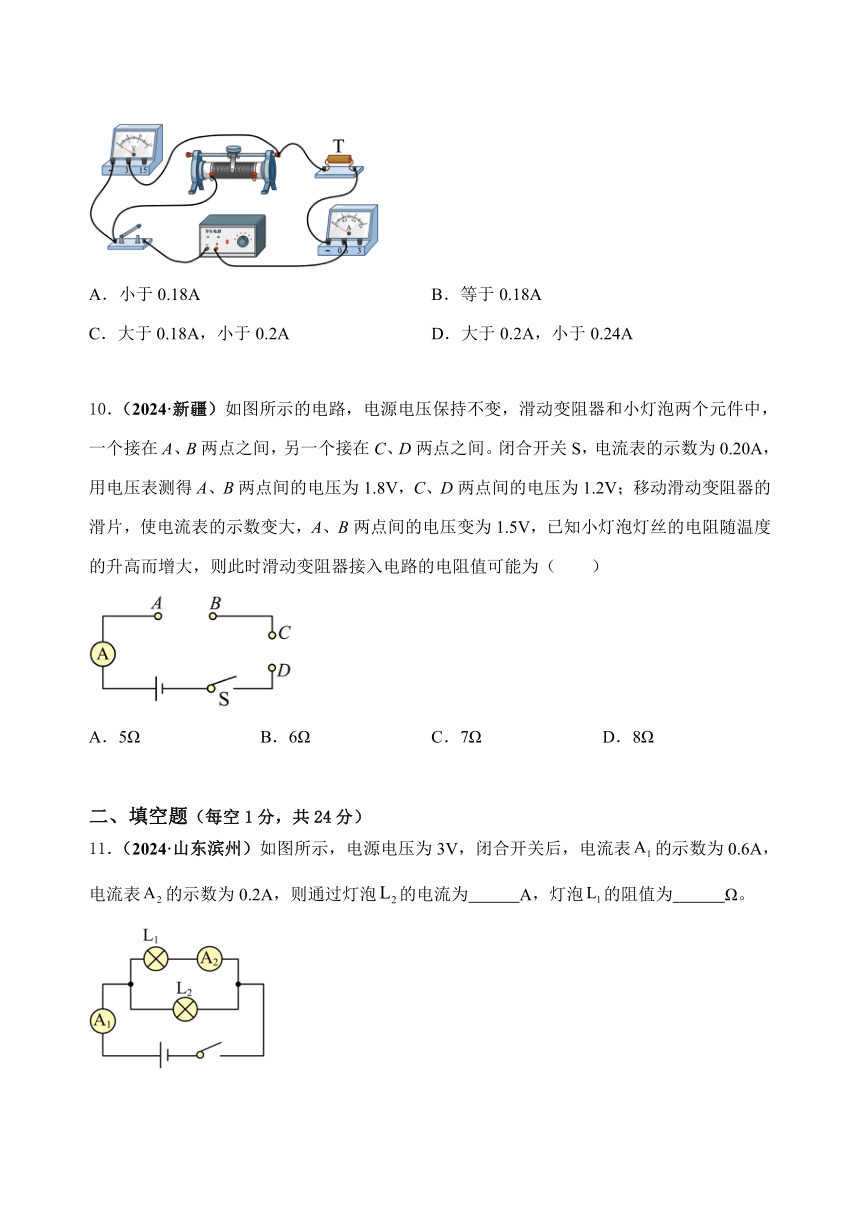

9．（2024·江苏扬州）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（　　）
A．小于0.18A B．等于0.18A
C．大于0.18A，小于0.2A D．大于0.2A，小于0.24A
10．（2024·新疆）如图所示的电路，电源电压保持不变，滑动变阻器和小灯泡两个元件中，一个接在A、B两点之间，另一个接在C、D两点之间。闭合开关S，电流表的示数为0.20A，用电压表测得A、B两点间的电压为1.8V，C、D两点间的电压为1.2V；移动滑动变阻器的滑片，使电流表的示数变大，A、B两点间的电压变为1.5V，已知小灯泡灯丝的电阻随温度的升高而增大，则此时滑动变阻器接入电路的电阻值可能为（　　）
A．5Ω B．6Ω C．7Ω D．8Ω
二、填空题（每空1分，共24分）
11．（2024·山东滨州）如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为 A，灯泡的阻值为 Ω。
12．（2024·江西）如图所示，三个电阻的阻值均相同，开关断开、开关掷到1，电流表与电流表的示数之比为 ；当开关闭合、开关掷到2时，电流表与电流表的示数之比为 。
13．（2024·重庆A卷）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻大于5Ω，滑动变阻器的规格为“20Ω；1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、接1，在电路安全的情况下，变阻器允许接入电路的最大阻值为15Ω，则电源电压为 V；若闭合开关S、接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻的阻值为 Ω。
14．（2024·四川南充）如图所示电路，若甲、乙两表为图中电流表，闭合开关，断开开关，两表指针位置相同，则 ；若甲、乙两表为图中电压表，闭合开关、，则两表示数之比是 （电表每次测量均未超过量程）。
15．（2024·山东临沂）闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图象如图乙所示。则定值电阻的阻值为 Ω，电源电压为 V．
16．（2024·安徽）在“测小灯泡的电阻”实验中，小红同学根据测出的数据画出了小灯泡的I-U图像如图所示。则由图可知，当小灯泡两端的电压升高时，其阻值 （选填“增大”“不变”或“减小”）。
17．（2024·黑龙江龙东）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为__________A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为_________。
18.（2024·湖南）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0~3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g取10N/kg）
（1）若货车模型总质量为1.5kg，则其所受重力为 N；
（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越 ；
（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0阻值应为 Ω。
19．（2024·新疆）体脂率是指人体内脂肪的质量占人体总质量的百分比。体脂秤通过测量人体的电阻并结合人体的身高、体重、年龄等因素，经综合分析得出人的体脂率。
（1）人运动时，存储在脂肪中的能量的一部分转化为人体的 （选填“内能”或“化学能”），导致人体温度升高。肌肉密度比脂肪密度大，肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，则人体的密度 （选填“增大”或“减小”），人体的电阻 （选填“增大”或“减小”）。
（2）若小强的父亲在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强的父亲两手之间的电阻为 Ω。小强的父亲两手之间的电阻 （选填“可能”或“不可能”）大于两脚之间的电阻。小强的父亲经锻炼后质量从80kg降为78kg，体脂率从25%降为20%，若肌肉的密度为，则小强的父亲增加的肌肉的体积为 （结果保留整数）。
三、作图题：（6分）
20．（2024·江苏苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
四、实验探究题（每小题10分，共20分）
21．（2024·安徽）图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整；
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是 。
（3）排除故障后进行实验，得到的实验数据如下表所示。
数据序号 1 2 3 4 5 6
电压U/V 0.30 0.60 0.90 1.20 1.50 1.80
电流I/A 0.08 0.15 0.23 0.30 0.38 0.45
分析表中的数据，可以初步得出结论，在电阻一定的情况下， 。
（4）本实验中，定值电阻R的阻值为 Ω（保留一位小数）。
22．（2024·湖北武汉）某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变，定值电阻的阻值为4Ω，滑动变阻器的规格为“20Ω 0.5A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（ ）
（2）正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电阻的电流是______A。这位同学实验操作的不足之处是______；
（3）该同学完成了预先设计好的表格中的4次实验，将得到的实验数据填入表格。
电压U/V 0.3 0.6 0.9 1.2 1.5 18 2.1 2.4
电流I/A 0.15 0.23 0.30 0.38
分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压______。为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里余下的4次实验中，他还能完成______次。
五、计算题（每小题10分，共20分）
23．（2024·江西）如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、，若通过干路的电流为1.6A，求通过电阻的电流和电阻的阻值。
24．（2024·江苏宿迁）新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为，电压表的量程为，为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度成正比，电源电压恒为，为电阻箱。将滑片旋转至处，调节的阻值，使电路中电流为0.6A。
(1)求电阻箱接入电路的阻值；
(2)调节为时，电流表示数为0.3A，求此时电压表示数；
(3)为能满足测量的要求，重新调节电阻箱，求满足要求的的最小阻值。
参考答案：
人教版 九年级物理 2024—2025学年度
第十七章《欧姆定律》单元检测试题
一、选择题（每小题3分，共30分）
1．将三个阻值为60Ω的电阻按一定的方式连接起来，总电阻的最大值和最小值分别是（ ）
A．180Ω 90Ω B．90Ω 40Ω C．90Ω 20Ω D．180Ω 20Ω
2．（2024·广东广州）如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R的滑片P在最上端，称量时，滑片P向下滑动。闭合开关S，车辆总质量越大时（　A　）
A. 电压表的示数越大 B. 电压表的示数越小
C. 电流表的示数越大 D. 电流表的示数越小
3．（2024·山东滨州）如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是（ C ）
A. 电压表V的示数变小
B. 电流表与电流表的示数相等
C. 电流表的示数变大
D. 电压表V与电流表示数的比值变大
4．（2024·湖北武汉）如图所示是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片，杠杆的右端是滑动变阻器的滑片，杠杆左端固定着一个浮子，油箱内油量变化时，滑片就在电阻片R两端之间滑动。下列说法错误的是（ D ）
A. 定值电阻和滑动变阻器是串联的
B. 油量减少时，滑动变阻器接入电路的电阻变大
C. 油量增加时，电流表示数变大
D. 油箱中没有油时，电流表示数为零
5．（2024·内蒙古赤峰）如图电路中，电源电压为6V恒定不变，R为热敏电阻，其阻值随温度变化关系如下表所示。定值电阻阻值为，闭合开关后，下列说法正确的是（　C　）
温度 0 5 10 15 20 25 30
电阻R/Ω 600 550 500 450 420 390 360
A. 温度升高时，电流表示数变小
B. 温度升高时，电压表示数变小
C. 温度降低时，电压表示数与电流表示数的比值不变
D. 当温度为30℃时，电路总功率为0.18W
6．（2024·黑龙江绥化）如图所示电路中，是定值电阻，是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是（ D ）
A. 电压表和电流表的示数都增大
B. 电压表和电流表示数的比值增大
C. 电流表示数减小，电压表示数增大
D. 电流表示数增大，电压表示数减小
7．（2024·黑龙江龙东）天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气（ D ）
A. 浓度增大，电流表示数变小
B. 浓度增大，电压表示数变小
C. 浓度减小，电流表示数变大
D. 浓度减小，电压表示数变小
8．（2024·山东临沂）如图所示电路的电源电压为9V，电流表使用0～0.6A量程，电压表使用0～3V量程，阻值为10Ω的定值电阻允许通过的最大电流为0.5A。为保证电路中各元件安全工作，滑动变阻器的最大阻值应大于（　A　）
A．20Ω B．10Ω C．8Ω D．5Ω
9．（2024·江苏扬州）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（　A　）
A．小于0.18A B．等于0.18A
C．大于0.18A，小于0.2A D．大于0.2A，小于0.24A
10．（2024·新疆）如图所示的电路，电源电压保持不变，滑动变阻器和小灯泡两个元件中，一个接在A、B两点之间，另一个接在C、D两点之间。闭合开关S，电流表的示数为0.20A，用电压表测得A、B两点间的电压为1.8V，C、D两点间的电压为1.2V；移动滑动变阻器的滑片，使电流表的示数变大，A、B两点间的电压变为1.5V，已知小灯泡灯丝的电阻随温度的升高而增大，则此时滑动变阻器接入电路的电阻值可能为（　C　）
A．5Ω B．6Ω C．7Ω D．8Ω
二、填空题（每空1分，共24分）
11．（2024·山东滨州）如图所示，电源电压为3V，闭合开关后，电流表的示数为0.6A，电流表的示数为0.2A，则通过灯泡的电流为 A，灯泡的阻值为 Ω。
【答案】0.4 15
12．（2024·江西）如图所示，三个电阻的阻值均相同，开关断开、开关掷到1，电流表与电流表的示数之比为 ；当开关闭合、开关掷到2时，电流表与电流表的示数之比为 。
【答案】1∶1 2∶1
13．（2024·重庆A卷）如图甲所示，电源电压不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻大于5Ω，滑动变阻器的规格为“20Ω；1A”，小灯泡L的电流随其两端电压变化的图像如图乙所示。若闭合开关S、接1，在电路安全的情况下，变阻器允许接入电路的最大阻值为15Ω，则电源电压为 V；若闭合开关S、接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻的阻值为 Ω。
【答案】4.5 40
14．（2024·四川南充）如图所示电路，若甲、乙两表为图中电流表，闭合开关，断开开关，两表指针位置相同，则 ；若甲、乙两表为图中电压表，闭合开关、，则两表示数之比是 （电表每次测量均未超过量程）。
【答案】4:1 5:4
15．（2024·山东临沂）闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化的图象如图乙所示。则定值电阻的阻值为 Ω，电源电压为 V．
【答案】3 1.5
16．（2024·安徽）在“测小灯泡的电阻”实验中，小红同学根据测出的数据画出了小灯泡的I-U图像如图所示。则由图可知，当小灯泡两端的电压升高时，其阻值 （选填“增大”“不变”或“减小”）。
【答案】增大
17．（2024·黑龙江龙东）如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为__________A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为_________。
【答案】0.9 . 1:3
18.（2024·湖南）超载存在安全隐患，交通部门常用“地磅”检测货车是否超载。图甲是小枫设计的模拟地磅原理的简化电路图，电源电压恒为3V，定值电阻R0规格可选，电压表（选0~3V量程），力敏电阻R的阻值随所受压力F变化关系如图乙所示。力敏电阻R上方紧密连接一轻质绝缘平板，检测时将货车模型静置于其上。（g取10N/kg）
（1）若货车模型总质量为1.5kg，则其所受重力为 N；
（2）如果用图甲所示电路检测，当定值电阻R0一定时，静置在绝缘平板上的货车模型总质量越大，电压表示数越 ；
（3）小枫将电压表改接到定值电阻R0两端后，如图丙所示，且将电压表2V刻度线处设置为货车模型总质量最大值，超过此刻度线代表超载。如果设定检测的货车模型总质量不超过2kg，则R0阻值应为 Ω。
【答案】15 小 1000
19．（2024·新疆）体脂率是指人体内脂肪的质量占人体总质量的百分比。体脂秤通过测量人体的电阻并结合人体的身高、体重、年龄等因素，经综合分析得出人的体脂率。
（1）人运动时，存储在脂肪中的能量的一部分转化为人体的 （选填“内能”或“化学能”），导致人体温度升高。肌肉密度比脂肪密度大，肌肉比脂肪更容易导电。若人的体脂率下降，体重不变，则人体的密度 （选填“增大”或“减小”），人体的电阻 （选填“增大”或“减小”）。
（2）若小强的父亲在医院测体脂率时，加在两手之间的电压为5V，通过的电流为2.5mA，则小强的父亲两手之间的电阻为 Ω。小强的父亲两手之间的电阻 （选填“可能”或“不可能”）大于两脚之间的电阻。小强的父亲经锻炼后质量从80kg降为78kg，体脂率从25%降为20%，若肌肉的密度为，则小强的父亲增加的肌肉的体积为 （结果保留整数）。
【答案】内能 增大 减小 2000 可能 2
三、作图题：（6分）
20．（2024·江苏苏州）在图中完成探究电流与电压关系的电路连接，使滑动变阻器接入电路的阻值最大。
【答案】
四、实验探究题（每小题10分，共20分）
21．（2024·安徽）图甲为小英同学设计的“探究电流与电压的关系”电路图，电源两端电压为3V，滑动变阻器的规格为“50Ω 1.5A”。
（1）请按照图甲，将图乙中的实物电路连接完整；
（2）正确连接电路后，将滑动变阻器的滑片P移至电阻值最大处，闭合开关，移动滑片P，小英发现电流表和电压表均无示数。为了排查电路故障，她断开开关，然后按图丙所示的电路图，只将与电压表“+”接线柱相连导线的另一端拆下，并正确连接到滑动变阻器的接线柱上。重复前面的操作，发现电压表有示数且保持不变，电流表始终无示数。若电路中只有一处故障，则故障可能是 。
（3）排除故障后进行实验，得到的实验数据如下表所示。
数据序号 1 2 3 4 5 6
电压U/V 0.30 0.60 0.90 1.20 1.50 1.80
电流I/A 0.08 0.15 0.23 0.30 0.38 0.45
分析表中的数据，可以初步得出结论，在电阻一定的情况下， 。
（4）本实验中，定值电阻R的阻值为 Ω（保留一位小数）。
【答案】 见解析 电流表断路（或与电流表相连的某根导线断了） 通过导体的电流与导体两端的电压成正比 3.90
22．（2024·湖北武汉）某同学利用图甲所示的电路探究电流与电压的关系。实验中电源电压保持3V不变，定值电阻的阻值为4Ω，滑动变阻器的规格为“20Ω 0.5A”。
（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（ ）
（2）正确改接电路后，该同学立即进行实验，闭合开关后，电流表的示数如图乙所示，此时通过定值电阻的电流是______A。这位同学实验操作的不足之处是______；
（3）该同学完成了预先设计好的表格中的4次实验，将得到的实验数据填入表格。
电压U/V 0.3 0.6 0.9 1.2 1.5 18 2.1 2.4
电流I/A 0.15 0.23 0.30 0.38
分析表中已测出的数据，可以初步得到实验结论：在电阻一定的情况下，通过导体的电流与导体两端的电压______。为了进一步验证这个结论，该同学利用现有器材在不改变电路连接的情况下，表格里余下的4次实验中，他还能完成______次。
【答案】 ①. ②. 0.22 ③. 闭合开关前，没有将滑片移到滑动变阻器最左端 ④. 成正比 ⑤. 1
五、计算题（每小题10分，共20分）
23．（2024·江西）如图所示，电源两端电压为24V，电阻R为20Ω。
（1）只闭合开关S，求通过电阻R的电流；
（2）同时闭合开关S、，若通过干路的电流为1.6A，求通过电阻的电流和电阻的阻值。
【答案】（1）1.2A；（2）0.4A，60Ω
24．（2024·江苏宿迁）新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为，电压表的量程为，为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度成正比，电源电压恒为，为电阻箱。将滑片旋转至处，调节的阻值，使电路中电流为0.6A。
(1)求电阻箱接入电路的阻值；
(2)调节为时，电流表示数为0.3A，求此时电压表示数；
(3)为能满足测量的要求，重新调节电阻箱，求满足要求的的最小阻值。
【答案】(1)10Ω (2)3V (3)20Ω
