阶段训练四 第16~18章

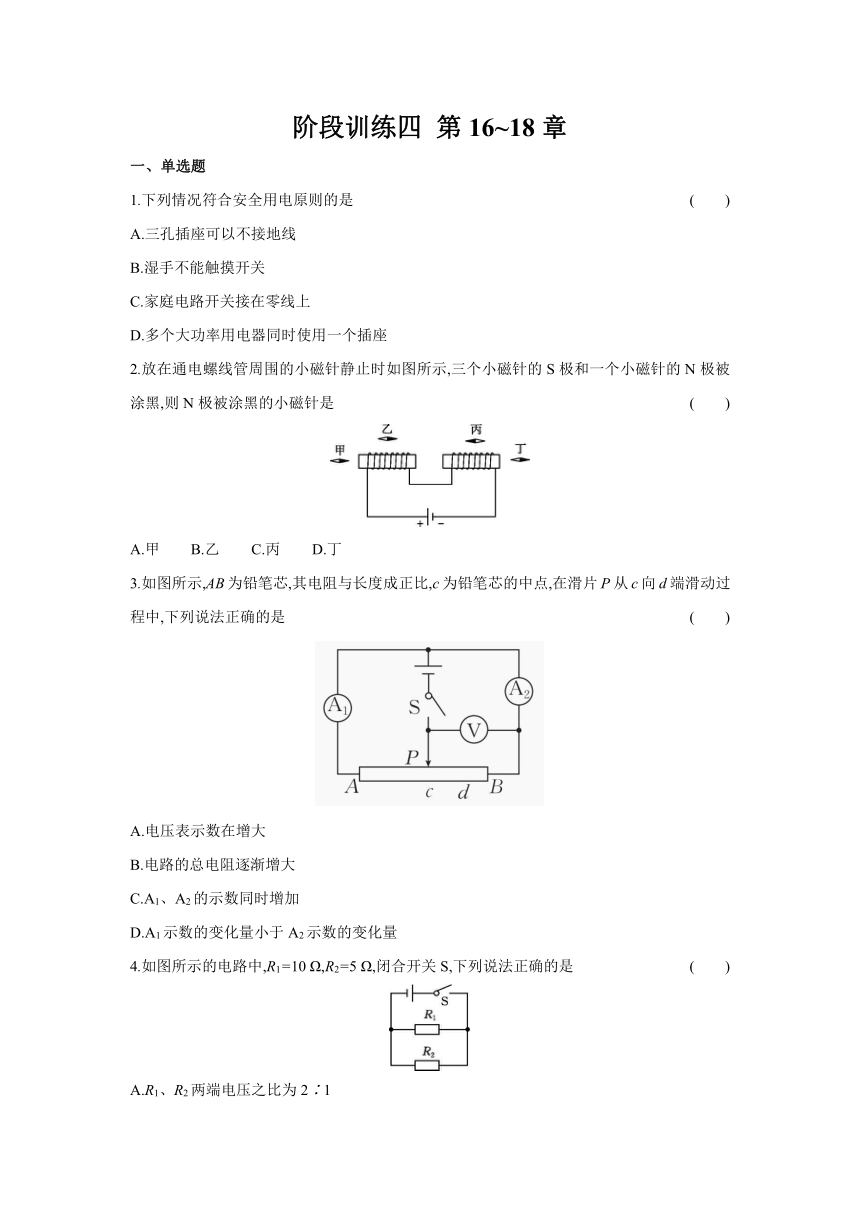

一、单选题
1.下列情况符合安全用电原则的是 ( )
A.三孔插座可以不接地线
B.湿手不能触摸开关
C.家庭电路开关接在零线上
D.多个大功率用电器同时使用一个插座
2.放在通电螺线管周围的小磁针静止时如图所示,三个小磁针的S极和一个小磁针的N极被涂黑,则N极被涂黑的小磁针是 ( )
A.甲 B.乙 C.丙 D.丁
3.如图所示,AB为铅笔芯,其电阻与长度成正比,c为铅笔芯的中点,在滑片P从c向d端滑动过程中,下列说法正确的是 ( )
A.电压表示数在增大
B.电路的总电阻逐渐增大
C.A1、A2的示数同时增加
D.A1示数的变化量小于A2示数的变化量
4.如图所示的电路中,R1=10 Ω,R2=5 Ω,闭合开关S,下列说法正确的是 ( )
A.R1、R2两端电压之比为2∶1
B.通过R1、R2的电流之比为2∶1
C.R1、R2的电功率之比为1∶2
D.R1、R2消耗的电能之比为2∶1
二、填空题

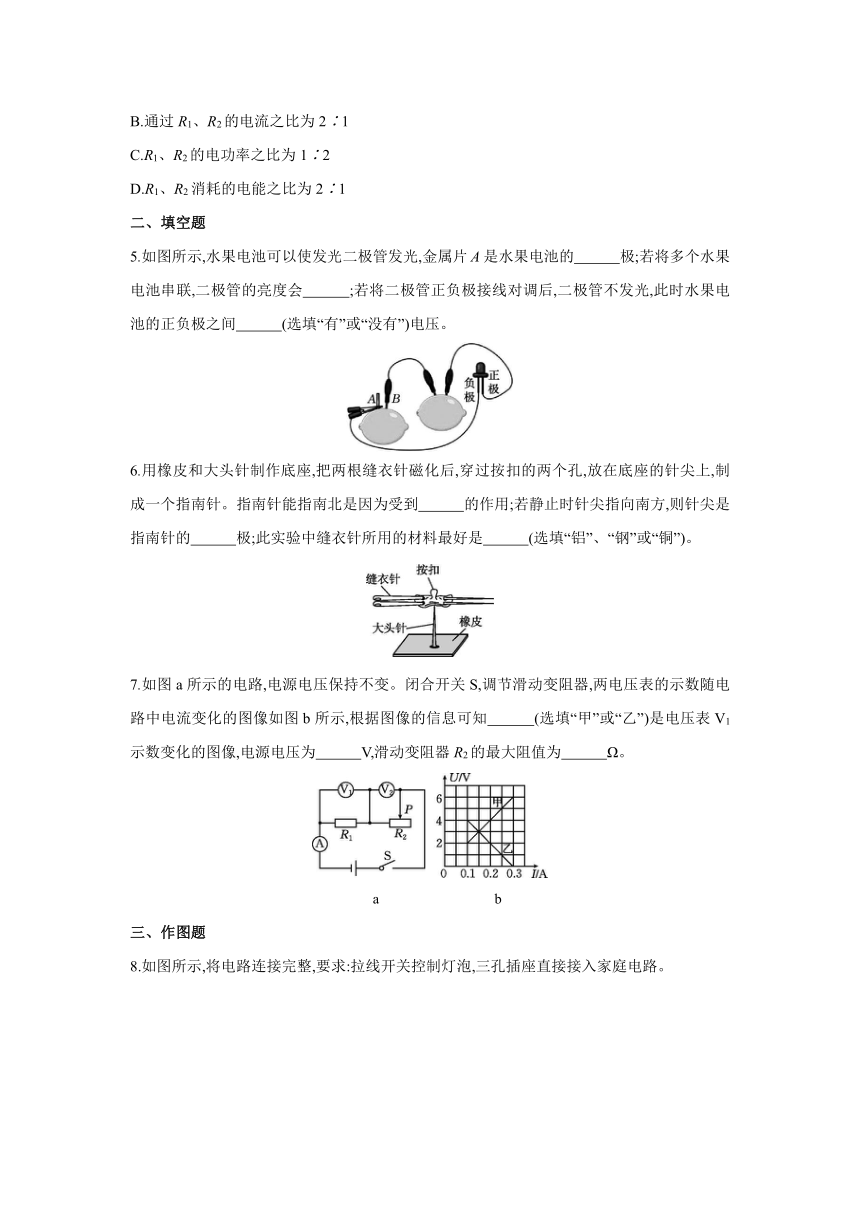

5.如图所示,水果电池可以使发光二极管发光,金属片A是水果电池的 极;若将多个水果电池串联,二极管的亮度会 ;若将二极管正负极接线对调后,二极管不发光,此时水果电池的正负极之间 (选填“有”或“没有”)电压。
6.用橡皮和大头针制作底座,把两根缝衣针磁化后,穿过按扣的两个孔,放在底座的针尖上,制成一个指南针。指南针能指南北是因为受到 的作用;若静止时针尖指向南方,则针尖是指南针的 极;此实验中缝衣针所用的材料最好是 (选填“铝”、“钢”或“铜”)。
7.如图a所示的电路,电源电压保持不变。闭合开关S,调节滑动变阻器,两电压表的示数随电路中电流变化的图像如图b所示,根据图像的信息可知 (选填“甲”或“乙”)是电压表V1示数变化的图像,电源电压为 V,滑动变阻器R2的最大阻值为 Ω。
a b
三、作图题

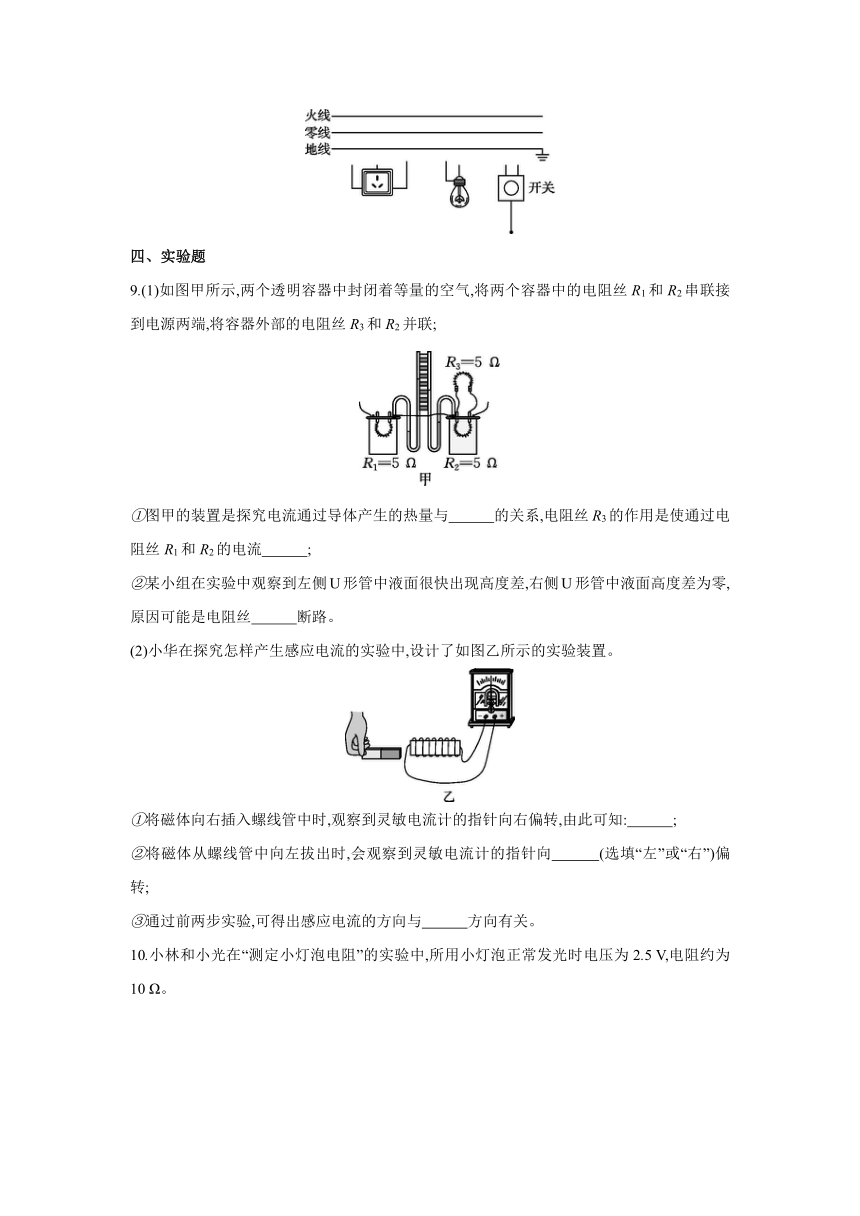

8.如图所示,将电路连接完整,要求:拉线开关控制灯泡,三孔插座直接接入家庭电路。
四、实验题
9.(1)如图甲所示,两个透明容器中封闭着等量的空气,将两个容器中的电阻丝R1和R2串联接到电源两端,将容器外部的电阻丝R3和R2并联;
①图甲的装置是探究电流通过导体产生的热量与 的关系,电阻丝R3的作用是使通过电阻丝R1和R2的电流 ;
②某小组在实验中观察到左侧U形管中液面很快出现高度差,右侧U形管中液面高度差为零,原因可能是电阻丝 断路。
(2)小华在探究怎样产生感应电流的实验中,设计了如图乙所示的实验装置。
①将磁体向右插入螺线管中时,观察到灵敏电流计的指针向右偏转,由此可知: ;
②将磁体从螺线管中向左拔出时,会观察到灵敏电流计的指针向 (选填“左”或“右”)偏转;
③通过前两步实验,可得出感应电流的方向与 方向有关。
10.小林和小光在“测定小灯泡电阻”的实验中,所用小灯泡正常发光时电压为2.5 V,电阻约为10 Ω。

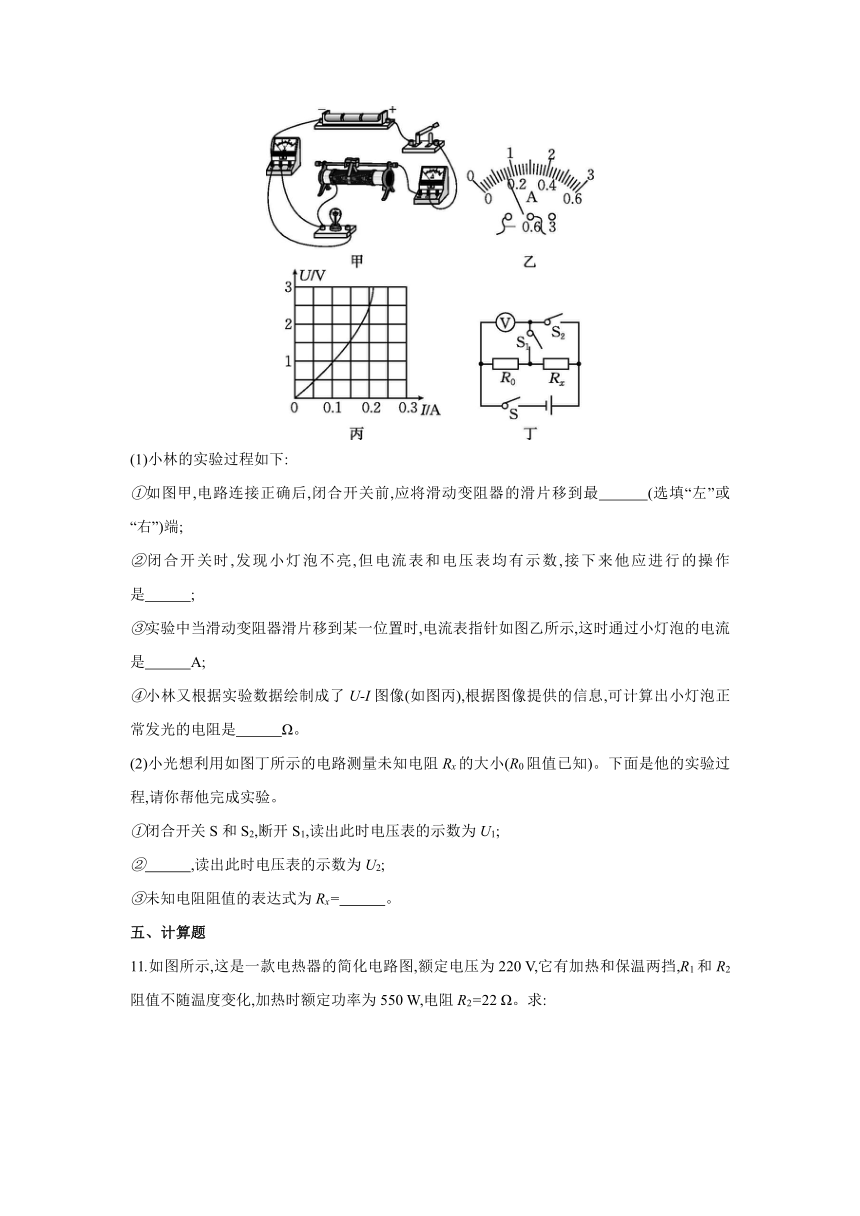

(1)小林的实验过程如下:
①如图甲,电路连接正确后,闭合开关前,应将滑动变阻器的滑片移到最 (选填“左”或“右”)端;
②闭合开关时,发现小灯泡不亮,但电流表和电压表均有示数,接下来他应进行的操作是 ;
③实验中当滑动变阻器滑片移到某一位置时,电流表指针如图乙所示,这时通过小灯泡的电流是 A;
④小林又根据实验数据绘制成了U-I图像(如图丙),根据图像提供的信息,可计算出小灯泡正常发光的电阻是 Ω。
(2)小光想利用如图丁所示的电路测量未知电阻Rx的大小(R0阻值已知)。下面是他的实验过程,请你帮他完成实验。
①闭合开关S和S2,断开S1,读出此时电压表的示数为U1;
② ,读出此时电压表的示数为U2;
③未知电阻阻值的表达式为Rx= 。
五、计算题
11.如图所示,这是一款电热器的简化电路图,额定电压为220 V,它有加热和保温两挡,R1和R2阻值不随温度变化,加热时额定功率为550 W,电阻R2=22 Ω。求:
(1)正常加热状态时通过该电热器的电流;
(2)正常加热状态时通电10 min产生的热量;
(3)保温状态时电路的总功率。
六、综合题
12.图甲为一款常用的空气质量检测仪,下表的空气质量等级是按照空气质量指数划分的。图乙是空气质量检测仪的电路原理图,其中电源电压恒定,用电流表示数表示对应空气质量指数,当电流表示数≥0.15 A时,检测仪将报警。定值电阻R0=20 Ω,气敏电阻R的阻值与空气质量指数K的关系图像如图丙所示。闭合开关S后,当空气质量指数为150时,电压表示数为2.4 V。
空气质量指数K 0~50 51~100 101~150 150~200 201~300 >300
空气质量等级 优 良 轻度污染 中度污染 重度污染 重度污染
(1)制作气敏电阻的材料是 (选填“半导体”或“超导体”)。分析图丙可知,当空气质量指数K为150时,气敏电阻R的阻值为 Ω,当空气质量指数升高时,图乙所示电路中电流 (选填“变大”、“变小”或“不变”);
(2)电源电压是 V;
(3)当电流表示数为0.15 A时,空气质量等级是 ;
(4)为了让检测仪在空气质量等级为“轻度污染”时报警,可以进行的调整方法是
。
参考答案
1.B　2.B　3.D　4.C
5.负　增加　有
6.地磁场　S　钢
7.甲　6　40
8.如图所示:
9.(1)①电流　②不同　R2
(2)①电路中产生了电流　②左　③磁体运动
10.(1)①右　②向左调节滑动变阻器,观察小灯泡是否发光　③0.16　④12.5
(2)②闭合开关S和S1,断开S2　·R0
11.解:(1)由P=UI可知,正常加热状态,通过该电热器的电流:I===2.5 A
(2)正常加热状态,通电10 min产生的热量:
Q=W=Pt=550 W×10×60 s=3.3×105 J
(3)由图可知,当开关接1时,只有R1工作,当开关接2时,R1、R2串联;根据串联电路的电阻特点可知,当开关接1时,只有R1工作,电路中的电阻最小,根据P=可知,电路中的电功率最大,电热器处于加热状态;由P=可知,R1的阻值R1===88 Ω,
由于R2的阻值是22 Ω,当开关接2时,R1、R2串联,电路中的电阻最大,根据P=可知,电路中的电功率最小,电热器处于保温状态;根据串联电路的电阻特点可知,R1、R2的串联总电阻:
R=R1+R2=88 Ω+22 Ω=110 Ω
保温状态时电路的总功率:
P保温===440 W
12.(1)半导体　30　变大
(2)6
(3)中度污染
(4)增大电源电压(或减小R0的阻值)
