甘肃省酒泉市第三中学北师大版八年级物理下册课件《9.2 滑轮》（共15张PPT）

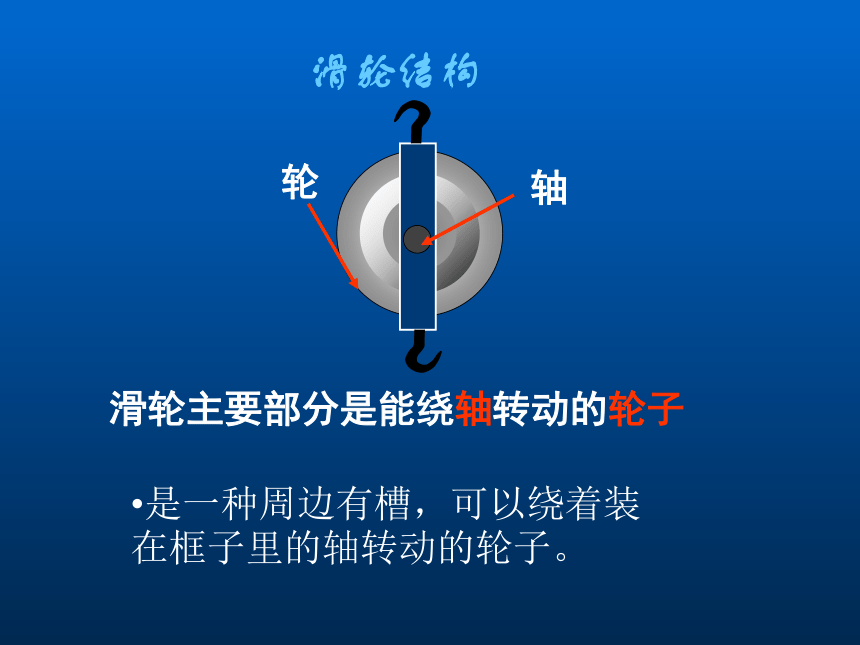

课件15张PPT。第二节 滑轮滑轮结构滑轮主要部分是能绕轴转动的轮子是一种周边有槽，可以绕着装在框子里的轴转动的轮子。

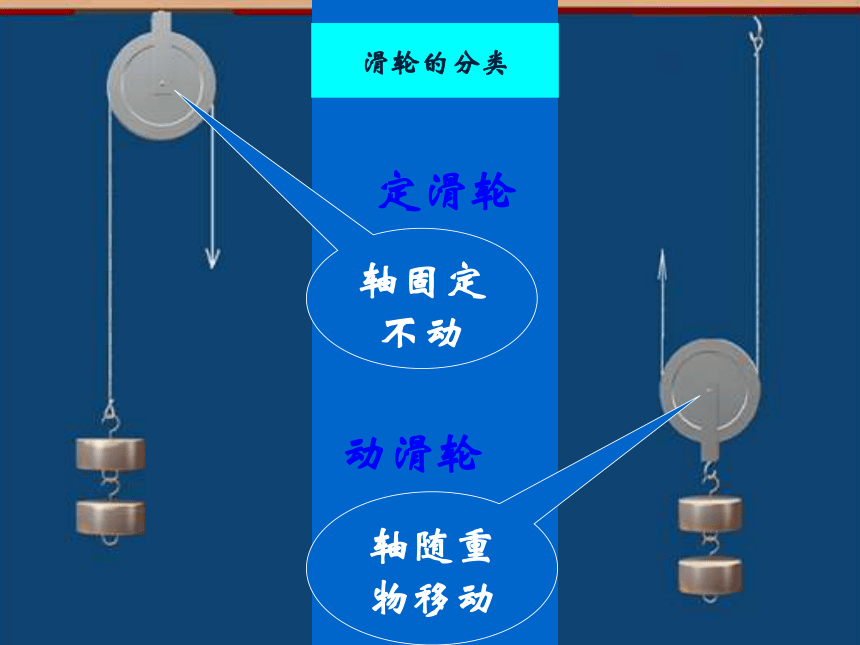

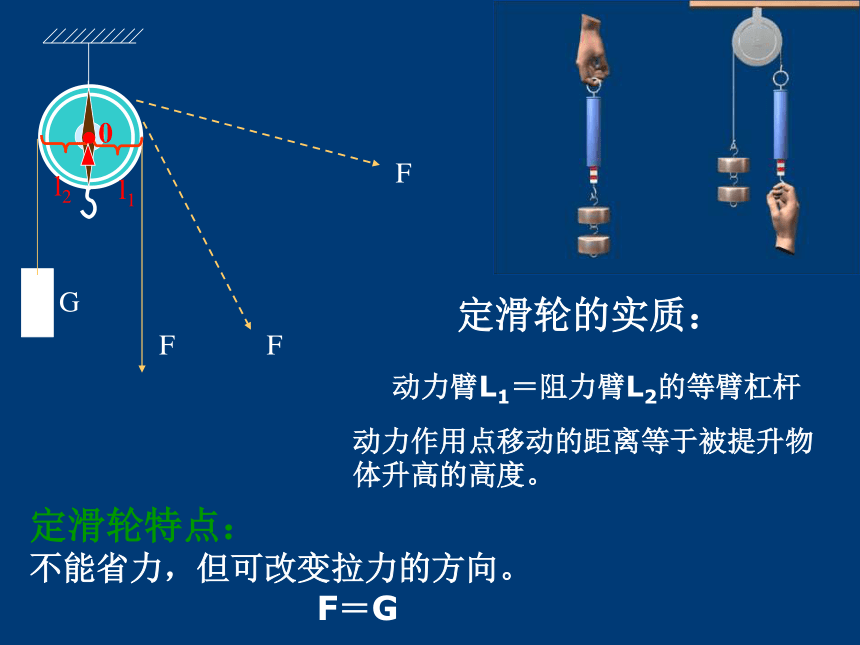

定滑轮动滑轮轴固定不动轴随重物移动滑轮的分类定滑轮特点：不能省力，但可改变拉力的方向。 F＝G定滑轮的实质：
动力臂L1＝阻力臂L2的等臂杠杆

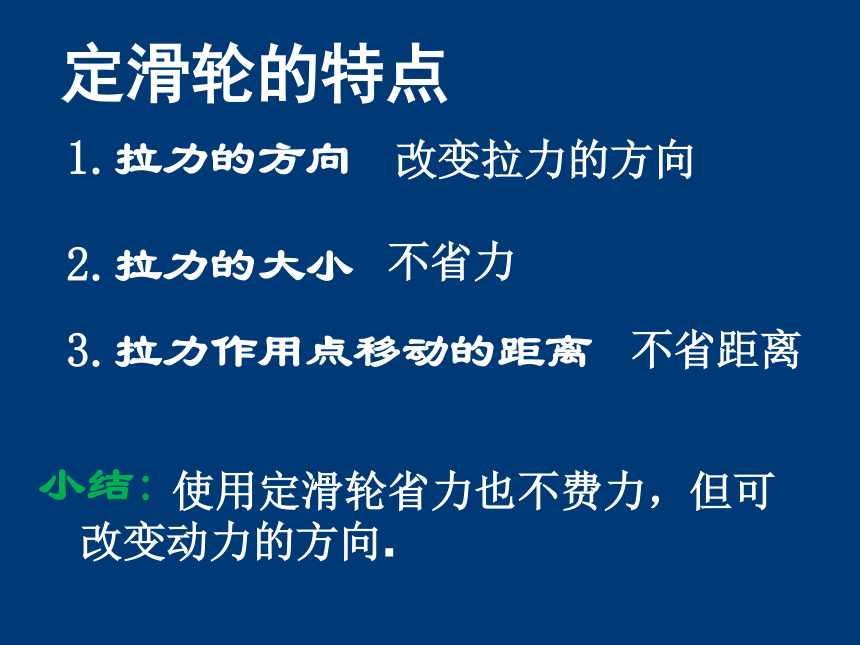

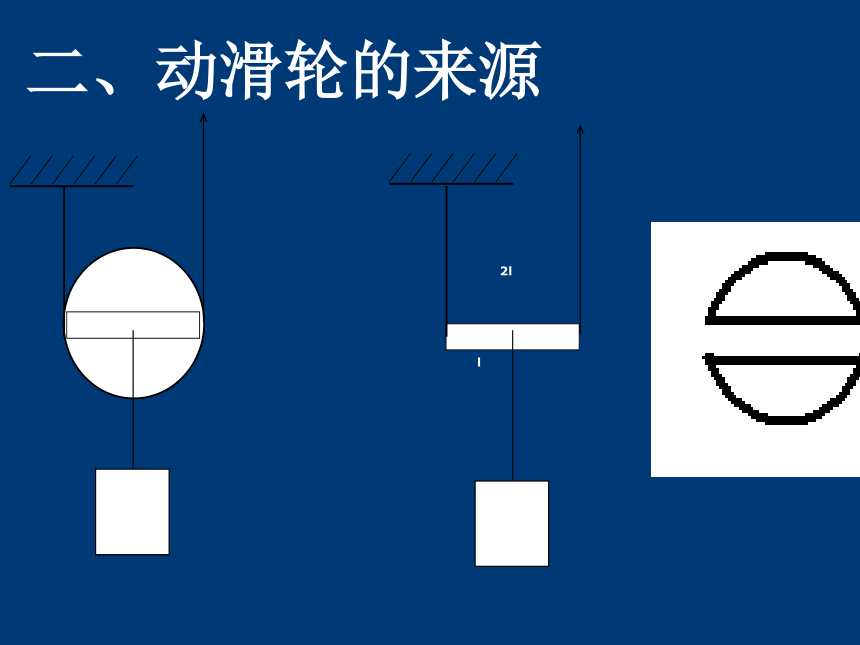

动力作用点移动的距离等于被提升物体升高的高度。定滑轮的特点1.拉力的方向2.拉力的大小3.拉力作用点移动的距离改变拉力的方向不省力不省距离小结: 使用定滑轮省力也不费力，但可改变动力的方向.二、动滑轮的来源动滑轮实质
动力臂是阻力臂2倍的杠杆，动力是阻力的1/2，即l1＝2l2
动力作用点移动的距离等于被提升重物升高高度的两倍。 动滑轮特点：
能省力一半，但不能改变力的方向。
F＝（G物＋G动滑轮）／2若拉力F沿斜上方拉，F= G吗？ 12F2F1GL1L2OF1/L1/∵动力臂L1减小∴动力F增大 要使动滑轮省一半的力，必须使绳子沿竖直方向拉动滑轮的特点1.拉力的方向2.拉力的大小3.拉力作用点移动的距离拉力的方向不改变省力费距离小结:在使用动滑轮拉物体时,可以省力,
但拉力的方向不改变。思考：
使用定滑轮的好处是能改变用力的方向，缺点是不省力；使用动滑轮的好处是省力，但不能改变方向。 能否利用定滑轮和动滑轮的优点把它们组合起来，使它们即省力又方便呢？三、滑轮组由一个定滑轮和一个动滑轮组成。拉动滑轮的绳子为6段，则拉力F的大小 大小为物重的六分之一：如图所示，拉力F的大小等于＿＿＿＿。三、滑轮组小结一、定滑轮：转轴固定不动的滑轮。1、特点： 不能省力，但可改变了力的方向。2、实质： 等臂杠杆。二、动滑轮：转动轴 与重物一起移动的滑轮。1、特点：能省力一半，但不能改变力的方向。2、实质：动力臂是阻力臂两倍的杠杆。使用滑轮组时，动滑轮被几股绳子吊起，所用力就是物重和动滑轮的几分之一三、滑轮组
