第1节 电荷和电路（第2课时）

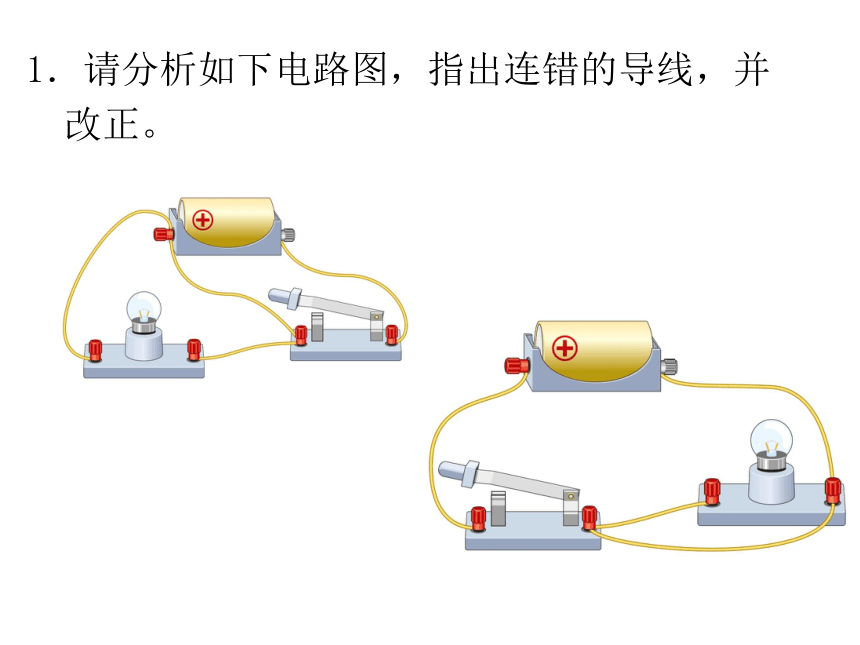

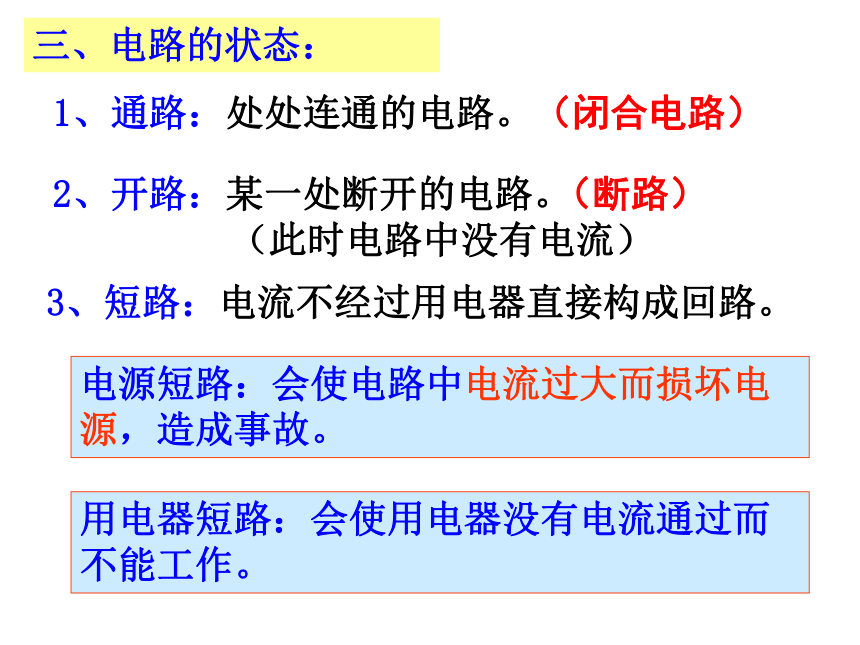

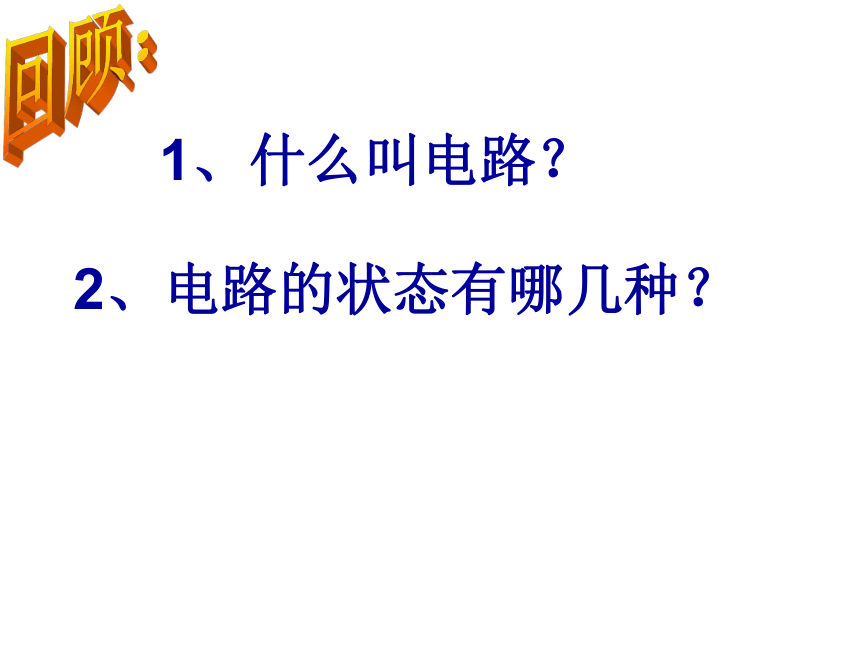

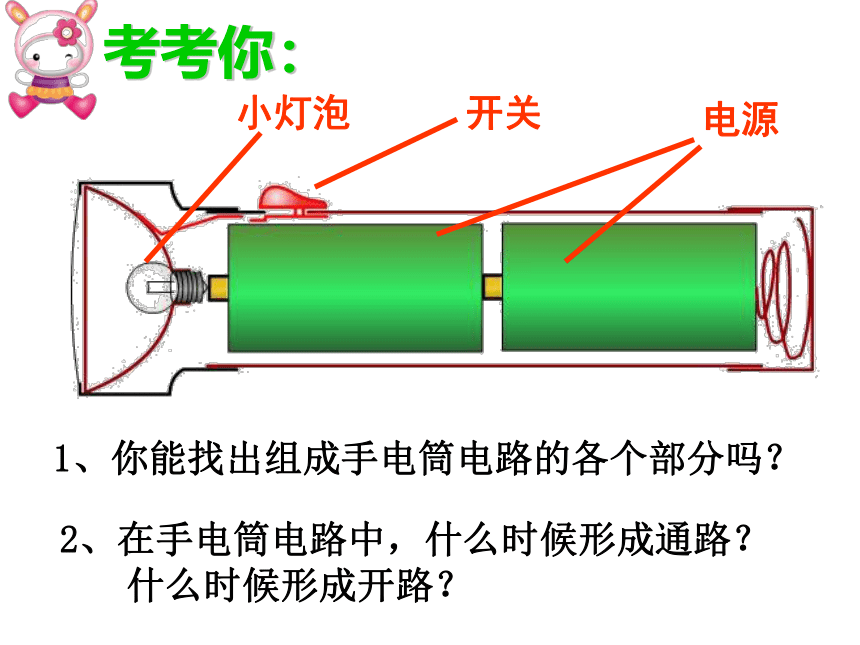

课件46张PPT。　电路回顾：1、什么叫电路？2、电路的状态有哪几种？ 1、你能找出组成手电筒电路的各个部分吗？2、在手电筒电路中，什么时候形成通路？什么时候形成开路？考考你：电源开关小灯泡1、通路：处处连通的电路。 2、开路：某一处断开的电路。 （此时电路中没有电流）3、短路：电流不经过用电器直接构成回路。（闭合电路）（断路）三、电路的状态：电源短路：会使电路中电流过大而损坏电源，造成事故。用电器短路：会使用电器没有电流通过而不能工作。1．请分析如下电路图，指出连错的导线，并

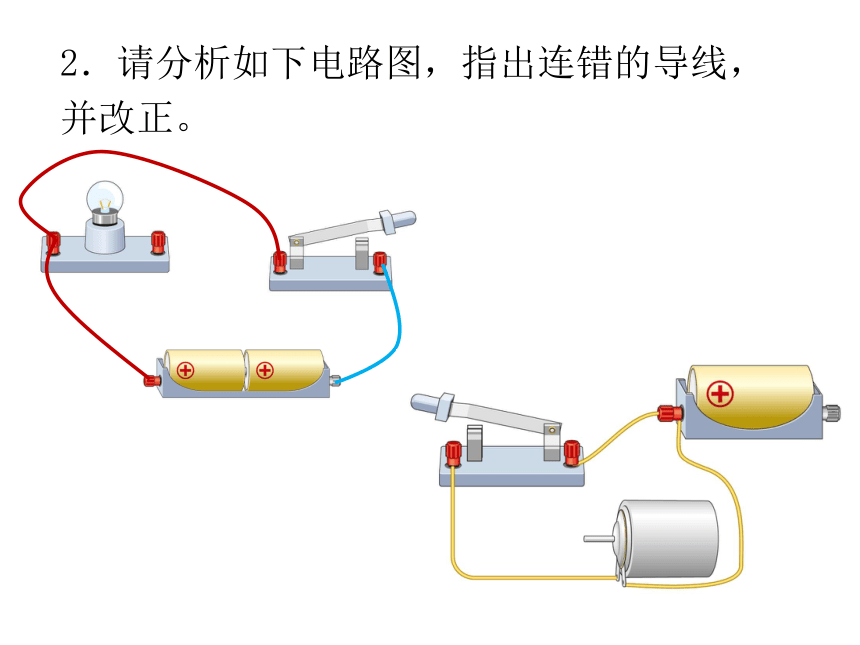

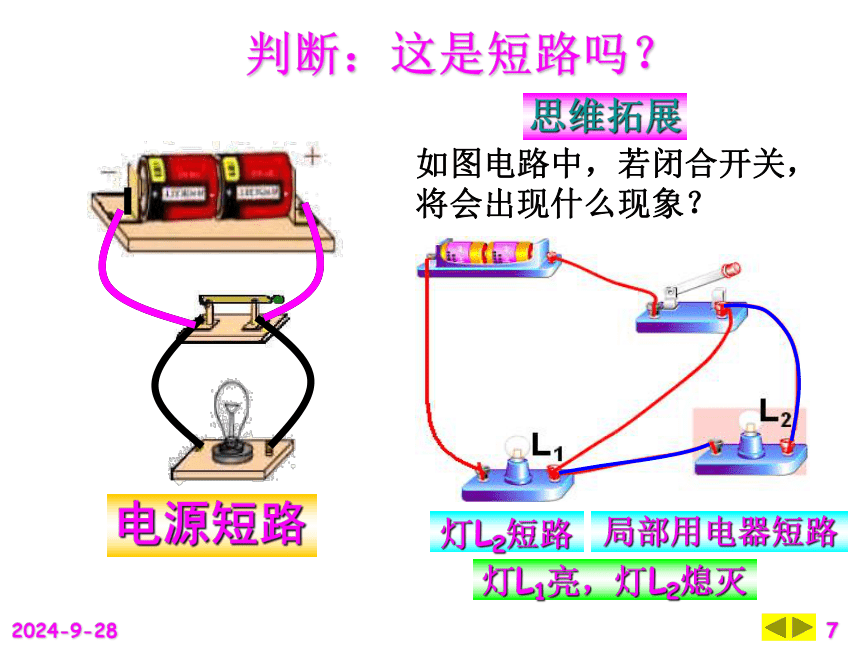

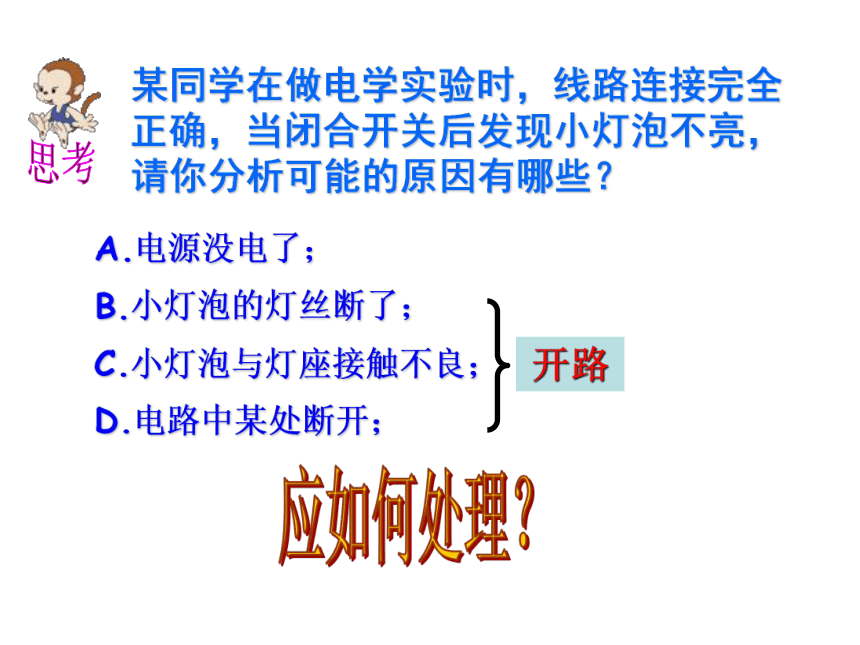

改正。2．请分析如下电路图，指出连错的导线，并改正。判断：这是短路吗？电源短路如图电路中，若闭合开关，将会出现什么现象？电源短路?灯L1亮，灯L2熄灭思维拓展2018/11/227灯L2短路局部用电器短路某同学在做电学实验时，线路连接完全正确，当闭合开关后发现小灯泡不亮，请你分析可能的原因有哪些？应如何处理？开路A.电源没电了；
B.小灯泡的灯丝断了；
C.小灯泡与灯座接触不良；

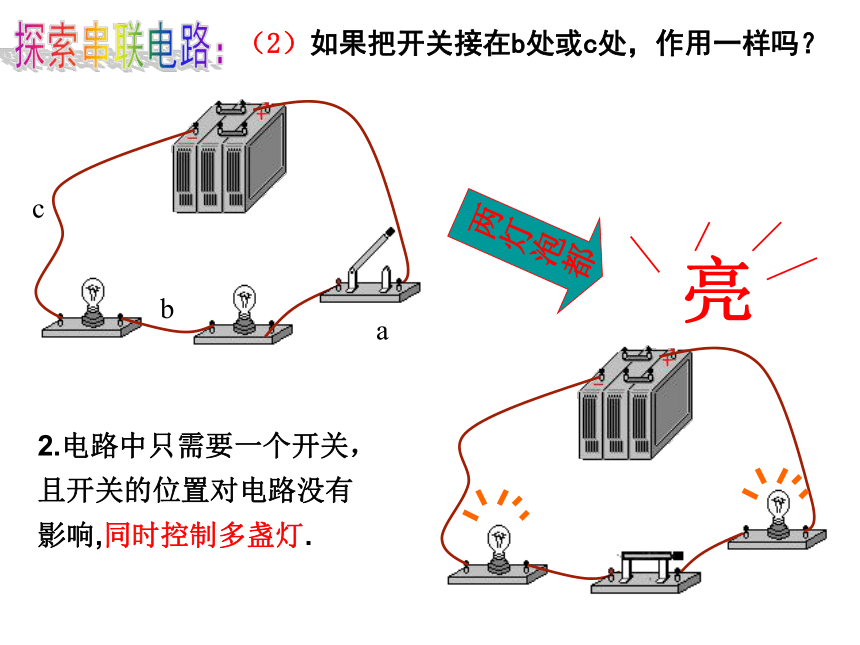

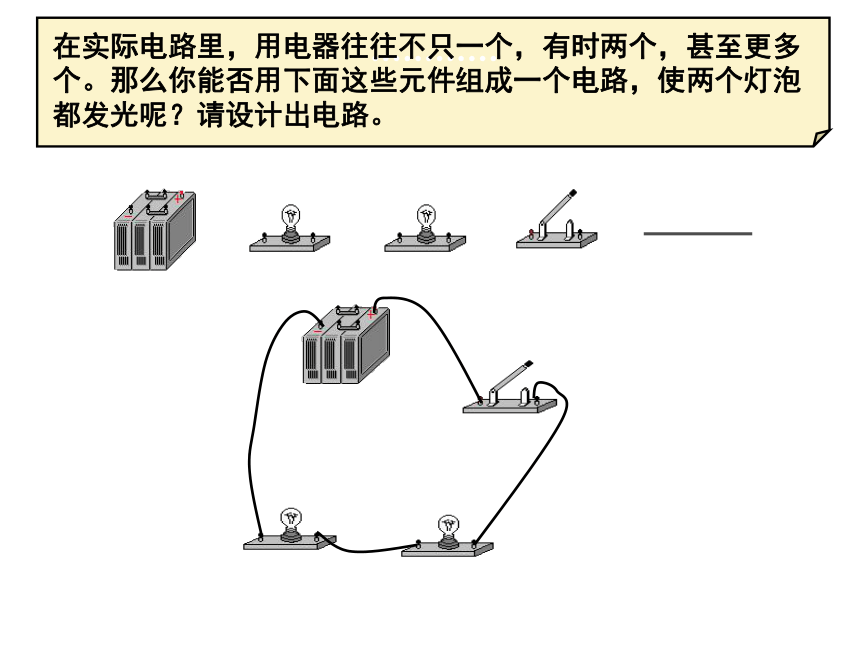

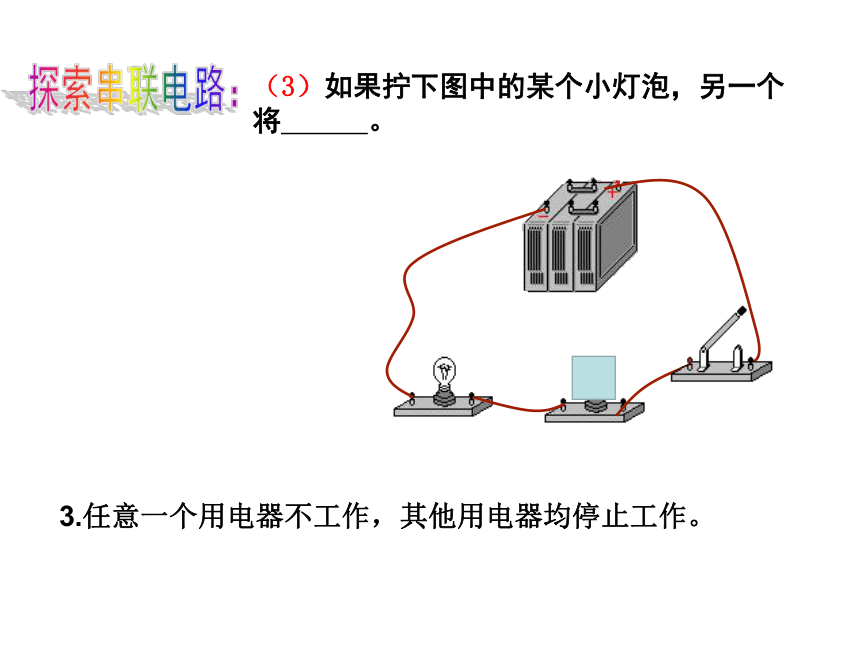

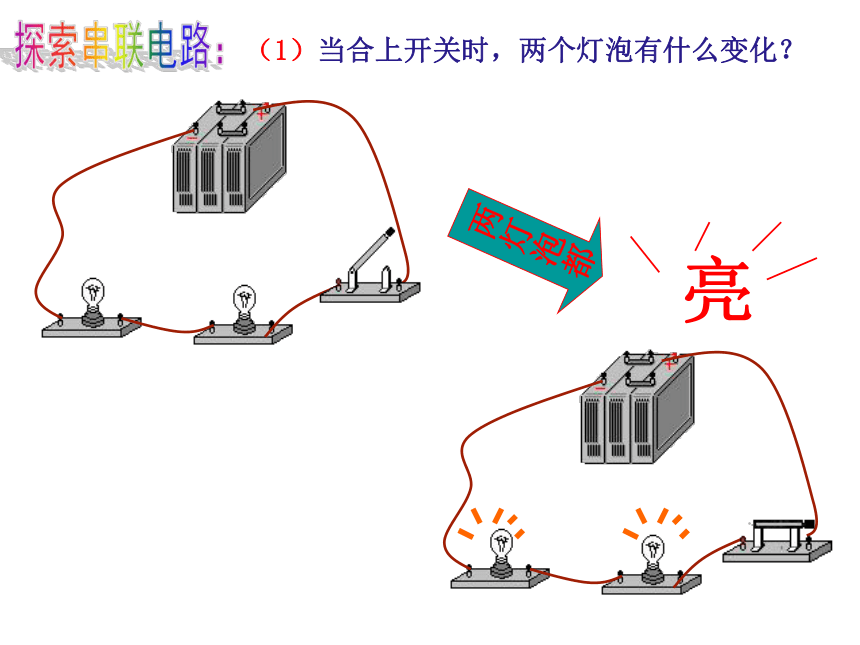

D.电路中某处断开；思考在实际电路里，用电器往往不只一个，有时两个，甚至更多个。那么你能否用下面这些元件组成一个电路，使两个灯泡都发光呢？请设计出电路。探索串联电路：（1）当合上开关时，两个灯泡有什么变化？亮探索串联电路：（2）如果把开关接在b处或c处，作用一样吗？亮abc2.电路中只需要一个开关，且开关的位置对电路没有影响,同时控制多盏灯.探索串联电路：（3）如果拧下图中的某个小灯泡，另一个将 。3.任意一个用电器不工作，其他用电器均停止工作。串联电路的特点：１.电流只有一条路径。
２.电流通过一个用电器的同时也通过另一个用电器，一个用电器因开路停止工作，其它的也不能工作。
３.电路中只需一个开关，即可控制所有的用电器。使两个灯泡都发光的电路还可以怎么设计呢？把电路元件并列连接起来的电路。并联用电器的连接点，如图中A、B。
从电源两极到两个分支点的那部分电路。
两个分支点之间的电路。干路干路支路2支路1分支点A分支点B(1)分支点：(2)干路：(3)支路：⑵并联电路SL1L2探索并联电路：（1）干路中的开关能单独控制灯泡L1或L2吗？如果要实现单独控制其中任一灯泡的发光和不发光，需要对此电路做怎样的改进呢？请先设计电路图，完成实物图的连接。（2）如果将其中的一个小灯泡拿掉，另一个小灯泡会熄灭吗？特点1：各支路中的用电器可以独立工作；探索并联电路：改进后的电路SS1S2L1L2探索并联电路：（3）干路中的开关能单独控制灯泡L1或L2吗？SS1S2L1L2①电流有两条或两条以上的路径；
②各支路中的用电器可以独立工作；
③干路上的开关控制整个电路
　支路上的开关只控制本支路．并联电路的特点：猜一猜：小电灯能亮吗?灯1ABEFGH干路：支路：EA和FGHBAB和ACDB＋－分析：开关与被控制的用电器只能并联；在并联电路中
开关在不同位置作用不同； 提示：SS1S2L1L2实物图 为了简便，通常不画实物图，而用国家
统一规定的符号来代表电路中的各种元件。画出实物图计
算
机
的
主
板
电
路猜一猜以下的电路元件符号表示什么实物？ 电池电池组开关灯泡导线交叉连接导线交叉不连接导线
交叉不相连的导线交叉相连的导线画出该电路的电路图 电路图：用元件符号代替实物表示电路的图实物图下列四幅电路图，哪幅画得最好？ADCB整个电路图最好呈长方形，有棱有角，导线要横平竖直。元件不要
画在拐角处元件要分布均匀，位置合理⑴元件位置安排要适当，
　分布要均匀；
⑵拐角处不画元件符号；
⑶整个电路图应画成矩形，
　导线要横平竖直。
（4）用铅笔绘制，易修改。
画电路图的要求：元件分布要均匀；
位置安排要适当。
导线竖直横要平；
矩形棱角要分明。2018/11/2228电 路 图请你判断下列电路图有何缺点？开关画法
不规范电路元件要画在导线中间没有开关
图不美观图不完整2018/11/2229小试身手2.如图所示，当开关闭合时，发生的现象是（　　）
　⑴灯正常发光　 ⑵灯不亮　
　⑶电源会被烧坏　 ⑷灯会被烧坏
　A.⑴　 B.⑵　　C.⑶和⑷　D.⑵和⑶1.下图的四个电路中，不会造成电源短路的是（ ）BD2018/11/22304.下面这些图中,闭合开关后,灯泡能发光的是(　　);
属于短路的是(　　);属于开路的是(　　);缺少电
路元件不能正常工作的是(　　)3.下面四副电路图中，正确的是（　　）CACDBA　　　　　　B　 　　　C　　　　　DA　　　　　B　　　　 C　　　　　 D5.断开S2，闭合S1为　 路;
　若断开S1、S2则电路为　 路；
　若只闭合S2,则电路为　 路；通开短2018/11/2231ABDC你能判断下图电路中哪几幅是串联电路？√√√把电路元件逐个顺次连接起来的电路。电路的特点：把电路元件并列连接起来的电路。⑴电路中的元件逐个顺次连接；
⑵电流只有一条通路;
⑶同一电路中的两灯相互影响。电路的特点：⑴电路中的元件并列连接；
⑵电流有多条通路;
⑶各支路中的两灯互不影响。2018/11/2233串联电路和并联电路⑴串联电路⑵并联电路干路上的开关控制所有用电器支路上的开关只控制本支路用电器小结把电路元件并列连接起来的电路。并联用电器的连接点，如图中A、B。
从电源两极到两个分支点的那部分电路。
两个分支点之间的电路。干路干路支路2支路1支路12018/11/2234支路2分支点A分支点B分支点(1)分支点：(2)干路：(3)支路：⑵并联电路 如下图所示的电路叫 电路，图中开关S1用来控制 ，开关S2用来控制 ，而开关S接在 路中，它可以同时控制 。看图做练习:SS1S2L1L2干并联L1L2L1、L2　　电冰箱内的压缩机和灯泡是串联还是并联的呢？我们发现打开冰箱门时，灯亮了，压缩机停止工作。你能根据这一现象作出正确的回答吗？思考 识别串联电路和并联电路的窍门：导线构成一条路，
是串联 电路 ；
导线构成多条路，
是并联 电路 。串联并联并联并联2018/11/22362018/11/22371.请你判断下列电路图是串联还是并联。电流只有一条通路串联电路电流只有多条通路并联电路ABDC2.判断下图电路中哪几幅是串联电路？√√√2018/11/22382018/11/22393.在图4-16中,可在哪里再装一个开关,使电路能出现一个灯泡发光、两个灯泡发光、两个灯泡都不发光三种状态？画出电路图。
4.在图 4-16中，当开关闭合时，若一个灯泡能正常发光而另一个灯泡不发光，你认为有可能是电路中哪一部分发生了断路？⑴闭合S1、断开S2时，　 发光；
⑵闭合S1、S2时, 　 都发光；
⑶断开S1时,　　　　都不发光。L2L1 L2L1 L2不发光的灯泡的支路断路了2018/11/22405.图 4-19中，串联电路是 　　　　　（填字母编号，下同）；
　并联电路是　　　　　 ；有一盏灯短路的是　　　　　。BAEDC2018/11/22416.在图4-20中，根据电路图连接线路，使 L1、L2两盏灯并联，开关 S 能同时控制两盏灯，开关S1控制L1，开关S2控制L2。(1)根据电路图连接实物2018/11/2242练习要用第一节的尾与第二节的头相连，
第二节的尾与第三节的头相连，依次类推。
用第一节的头作正极，最后一节的尾作负极。连接干电池2018/11/2243练习(2)根据电路图连接实物(3)要求S1为总开关，S2控制L2，L1、L2并联，画出
　电路图，连接实物图2018/11/2244练习(4)找出下面电路连接图中的错误和不足。甲乙丙L2L1L2L1L1L2电路为短路，电路虽有用电器但没有接入电路。电路中L2没有接入电路中。有一节电池没有接入电路。2018/11/2245练习⑴只闭合S1时,电路为　 路；
⑵只闭合S1、S2时,电路为　　 路;
⑶闭合S1、S2和S3时,电路为　 路；
⑷只闭合S3时,灯 　　亮；
⑸只闭合S2和S3时,灯 　 亮；
⑹只闭合S2时,灯 　 亮,是　　　电路；
⑺只闭合S1和S3时,灯 　 亮,是　　　电路；（6）如图电路中,当闭合某一个或几个开关,会有什么现象？开L1、L2串联L1短L1、L2并联L1短2018/11/2246（5）下图中，闭合S后，属于串联电路的是 ，
属于并联电路的是 。BCAD
