投影第二课时

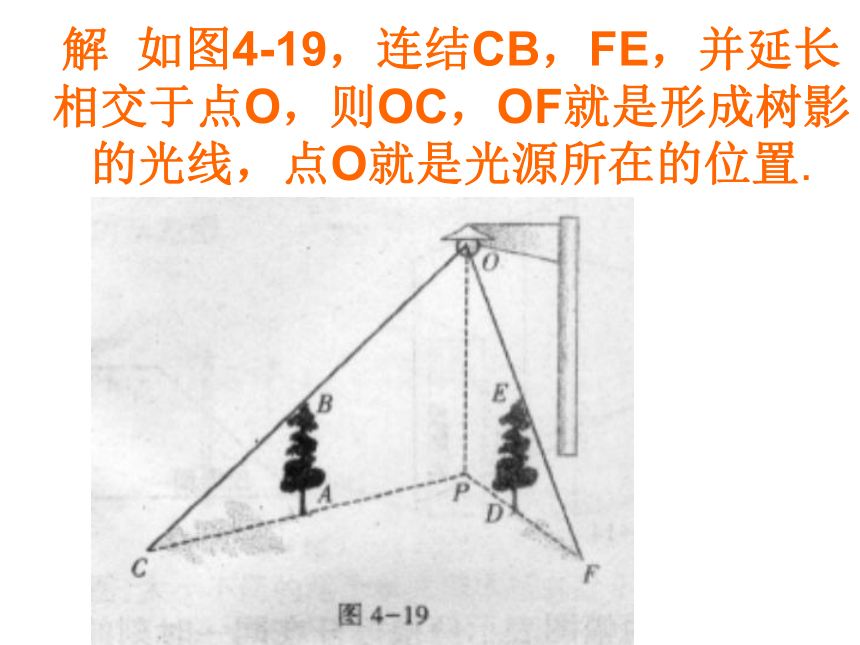

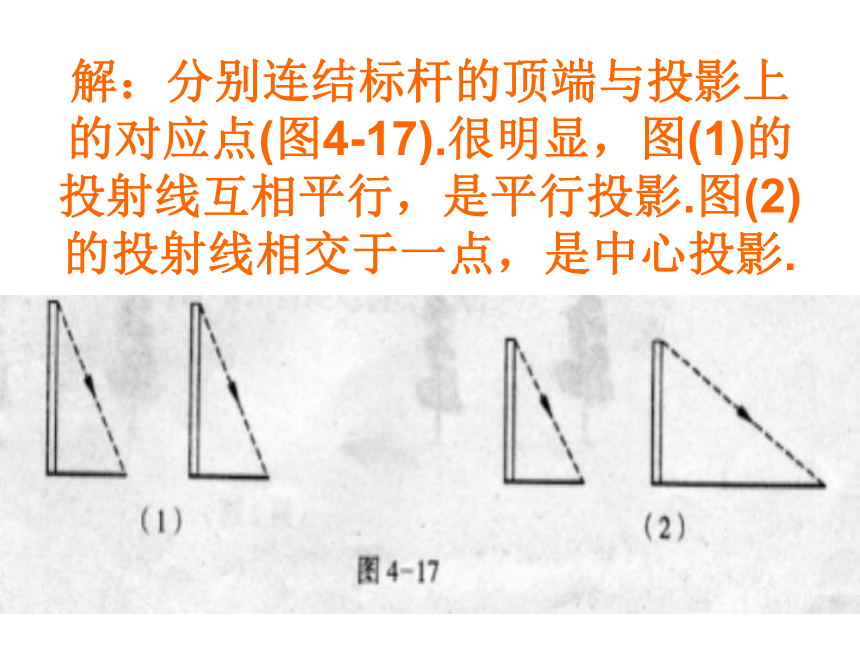

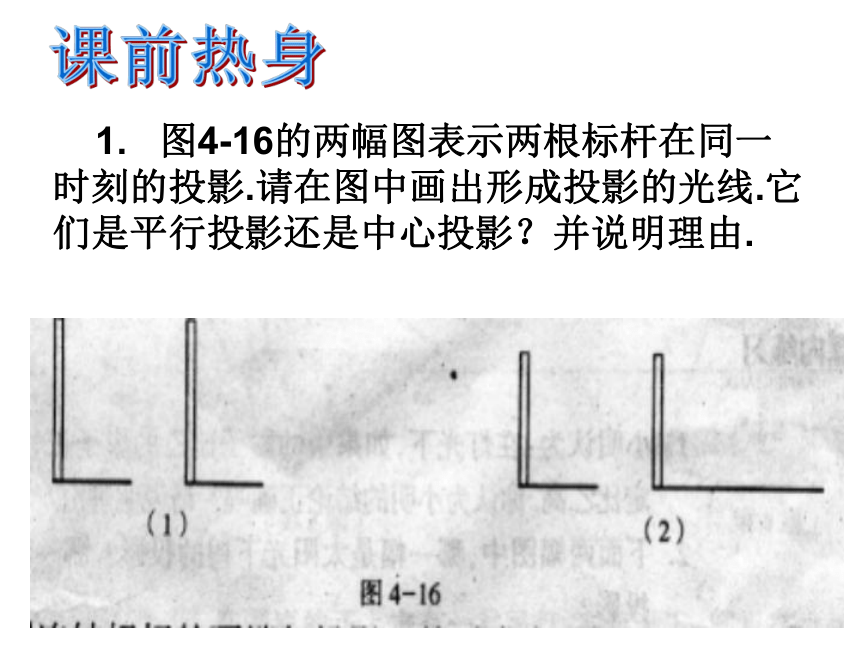

课件11张PPT。29.1投影(2)山东省嘉祥县第四中学 曾庆坤 13153723886 1. 图4-16的两幅图表示两根标杆在同一时刻的投影.请在图中画出形成投影的光线.它们是平行投影还是中心投影？并说明理由.课前热身解：分别连结标杆的顶端与投影上的对应点(图4-17).很明显，图(1)的投射线互相平行，是平行投影.图(2)的投射线相交于一点，是中心投影. 2. 图4-18是两棵小树在路灯下的影子.请画出形成树影的光线，确定光源的位置.解 如图4-19，连结CB，FE，并延长相交于点O，则OC，OF就是形成树影的光线，点O就是光源所在的位置.平行投影中心投影正投影斜投影请观察下面的投影，它们有什么相同点与不同点？正投影：投影线垂直于投影面产生的投影叫做正投影.平行投影与中心投影的区别与联系物体与投影面平行时的投影观察 线段AB放在下图三个不同位置：（1）平行于投影面；（2）倾斜于投影面；（3）垂直于投影面.
三种情形下线段的正投影各是什么形状.正投影（3）线段AB的正投影是一个点P（2）线段AB的正投影是线段A’B’ (AB＞A’B’)（1）线段AB的正投影是线段A’B’(AB=A’B’)
课本P110关于正方形的正投影当物体的某个面平行于投影面时,这个面的正投影与这个面的形状、大小完全相同.图见课本P109关于线段的正投影ABDC例 画出左图摆放的正方形在投影面P上的正投影.
P(1)正方体的一个面ABCD平行于投影面P;A’(2)正方体的一个面ABCD倾斜于投影面P,上底面ADEF垂直于投影面P,并且上底面的对角线AE垂直于投影面P.谢谢！
