第十九章　生活用电 评估测试卷 2024-2025学年物理人教版九年级全一册（含解析）

生活用电
(满分:100分　时间:60分钟)
一、选择题(本题共10小题,每小题3分,共30分,每小题所给出的四个选项中,只有一项符合题意)

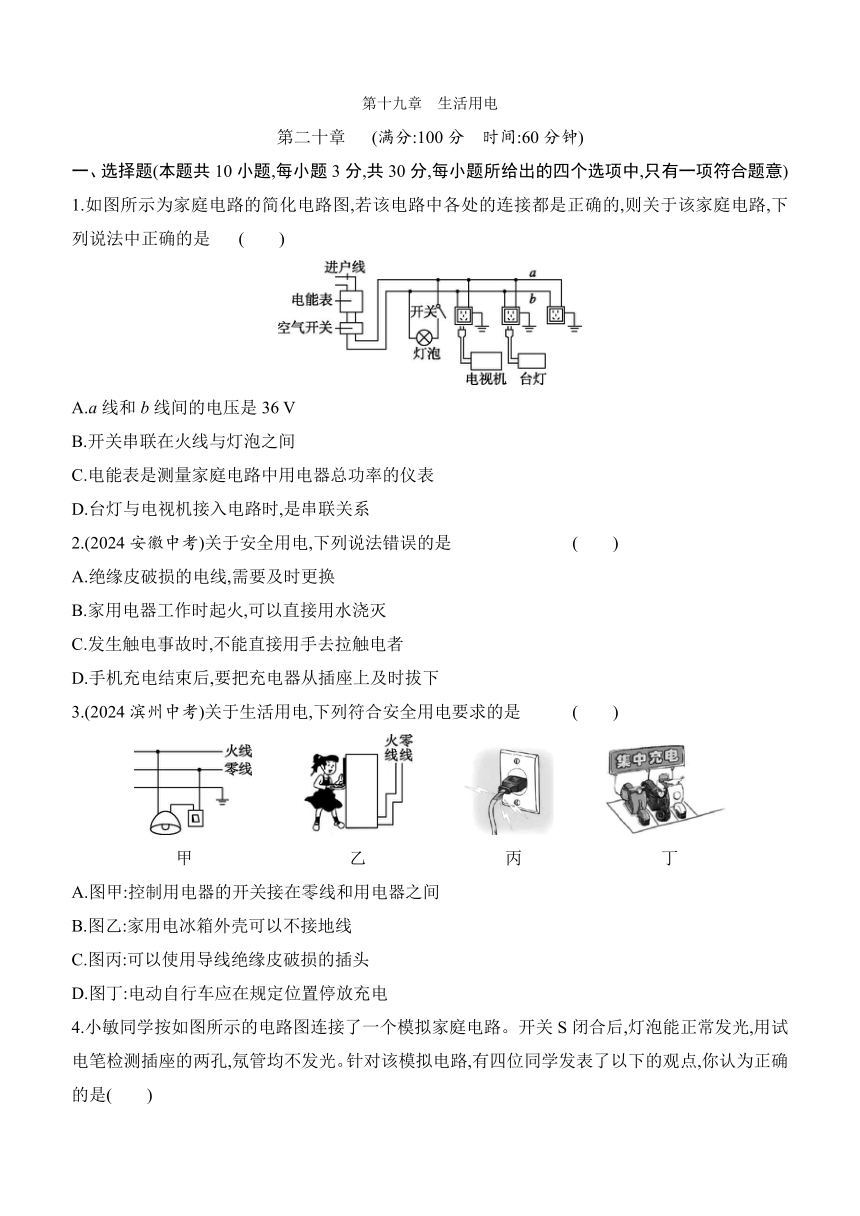

1.如图所示为家庭电路的简化电路图,若该电路中各处的连接都是正确的,则关于该家庭电路,下列说法中正确的是 (　　)
A.a线和b线间的电压是36 V
B.开关串联在火线与灯泡之间
C.电能表是测量家庭电路中用电器总功率的仪表
D.台灯与电视机接入电路时,是串联关系
2.(2024安徽中考)关于安全用电,下列说法错误的是 (　　)
A.绝缘皮破损的电线,需要及时更换
B.家用电器工作时起火,可以直接用水浇灭
C.发生触电事故时,不能直接用手去拉触电者
D.手机充电结束后,要把充电器从插座上及时拔下
3.(2024滨州中考)关于生活用电,下列符合安全用电要求的是 (　　)
　　　　　　　　　
　　　　　　甲　　　　　　　　　乙　　　　　　　　丙　　　　　　　　丁
A.图甲:控制用电器的开关接在零线和用电器之间
B.图乙:家用电冰箱外壳可以不接地线
C.图丙:可以使用导线绝缘皮破损的插头
D.图丁:电动自行车应在规定位置停放充电

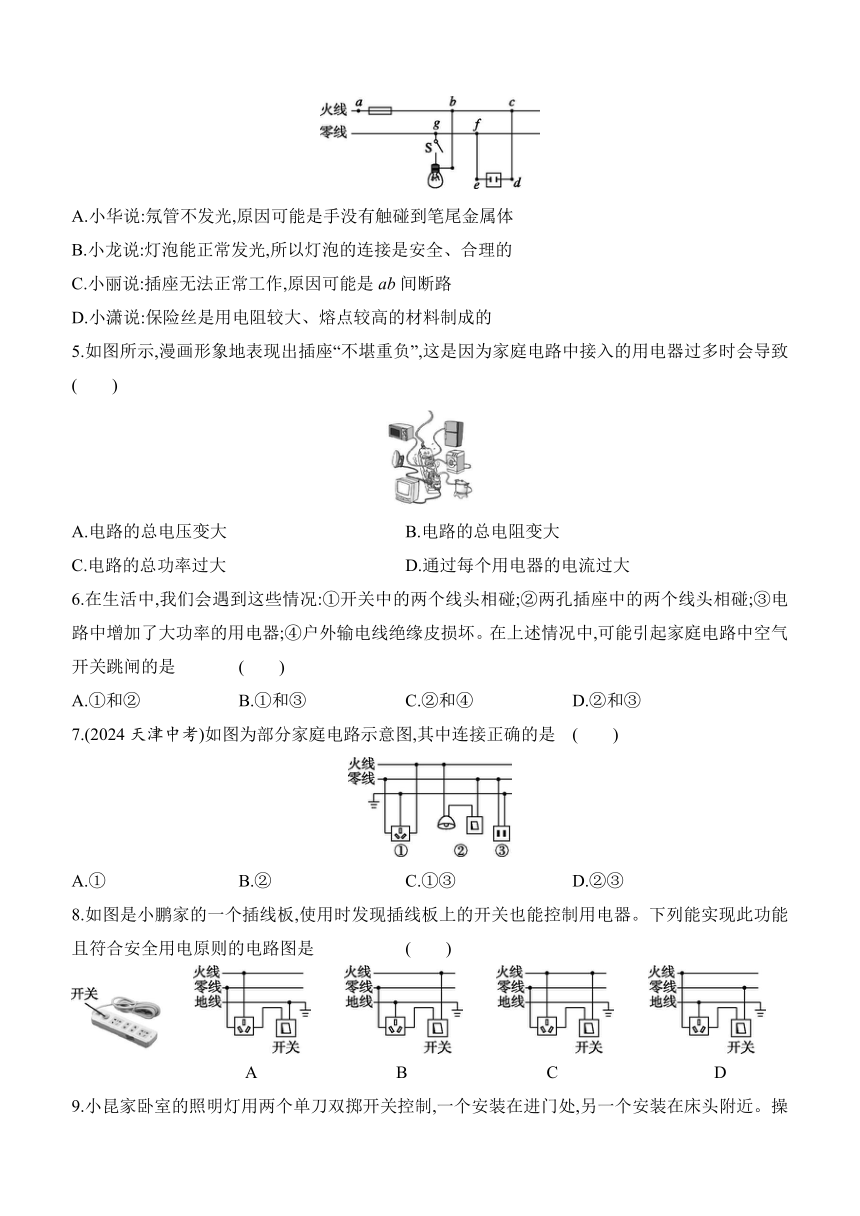

4.小敏同学按如图所示的电路图连接了一个模拟家庭电路。开关S闭合后,灯泡能正常发光,用试电笔检测插座的两孔,氖管均不发光。针对该模拟电路,有四位同学发表了以下的观点,你认为正确的是(　　)
A.小华说:氖管不发光,原因可能是手没有触碰到笔尾金属体
B.小龙说:灯泡能正常发光,所以灯泡的连接是安全、合理的
C.小丽说:插座无法正常工作,原因可能是ab间断路
D.小潇说:保险丝是用电阻较大、熔点较高的材料制成的
5.如图所示,漫画形象地表现出插座“不堪重负”,这是因为家庭电路中接入的用电器过多时会导致 (　　)
A.电路的总电压变大 B.电路的总电阻变大
C.电路的总功率过大 D.通过每个用电器的电流过大
6.在生活中,我们会遇到这些情况:①开关中的两个线头相碰;②两孔插座中的两个线头相碰;③电路中增加了大功率的用电器;④户外输电线绝缘皮损坏。在上述情况中,可能引起家庭电路中空气开关跳闸的是 (　　)
A.①和② B.①和③ C.②和④ D.②和③
7.(2024天津中考)如图为部分家庭电路示意图,其中连接正确的是 (　　)
A.① B.② C.①③ D.②③
8.如图是小鹏家的一个插线板,使用时发现插线板上的开关也能控制用电器。下列能实现此功能且符合安全用电原则的电路图是 (　　)
　　　　　　　
　　　　　　　　　　A　　　　　　　　B　　　　　　　　C　　　　　　　　　D

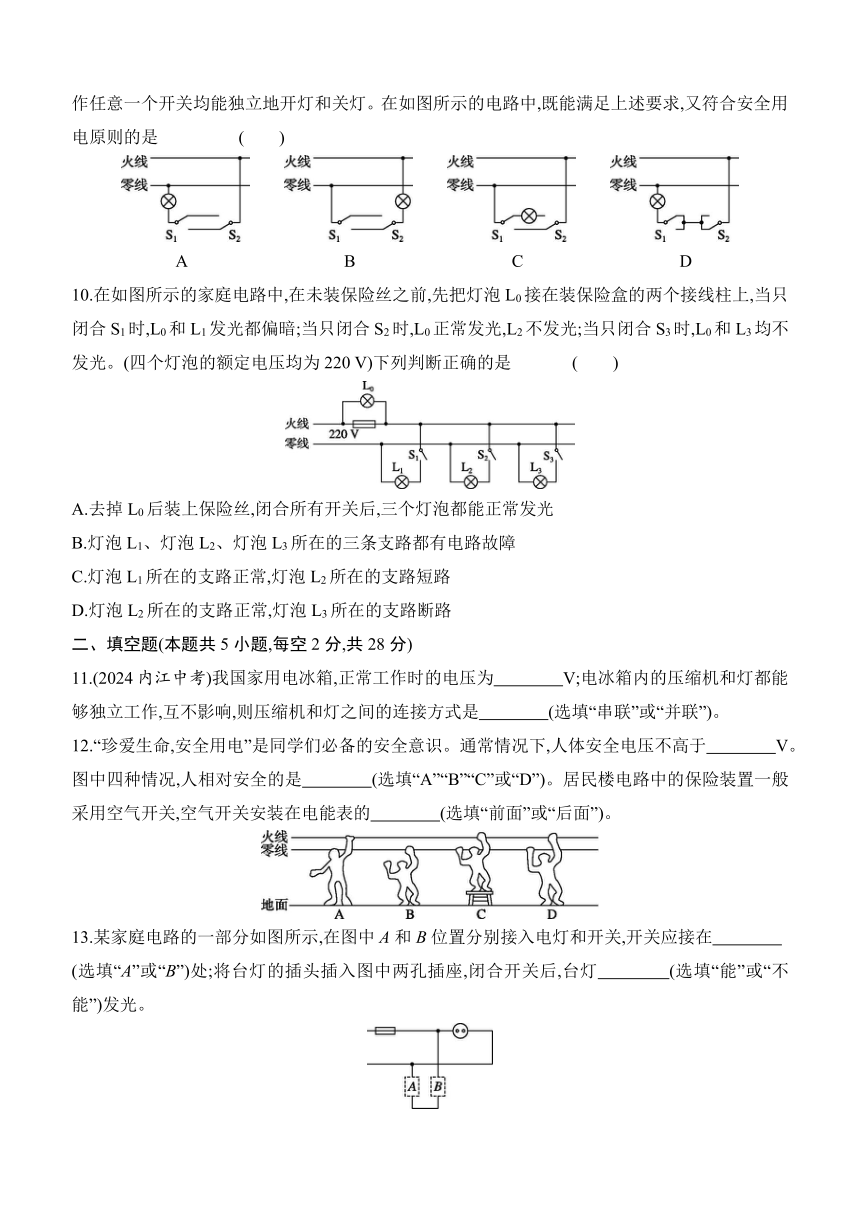

9.小昆家卧室的照明灯用两个单刀双掷开关控制,一个安装在进门处,另一个安装在床头附近。操作任意一个开关均能独立地开灯和关灯。在如图所示的电路中,既能满足上述要求,又符合安全用电原则的是 (　　)
　　　　　　
　　　　　　A　　　　　　　　　B　　　　　　　　　C　　　　　　　　　D
10.在如图所示的家庭电路中,在未装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上,当只闭合S1时,L0和L1发光都偏暗;当只闭合S2时,L0正常发光,L2不发光;当只闭合S3时,L0和L3均不发光。(四个灯泡的额定电压均为220 V)下列判断正确的是 (　　)
A.去掉L0后装上保险丝,闭合所有开关后,三个灯泡都能正常发光
B.灯泡L1、灯泡L2、灯泡L3所在的三条支路都有电路故障
C.灯泡L1所在的支路正常,灯泡L2所在的支路短路
D.灯泡L2所在的支路正常,灯泡L3所在的支路断路
二、填空题(本题共5小题,每空2分,共28分)
11.(2024内江中考)我国家用电冰箱,正常工作时的电压为　　　　V;电冰箱内的压缩机和灯都能够独立工作,互不影响,则压缩机和灯之间的连接方式是　　　　(选填“串联”或“并联”)。
12.“珍爱生命,安全用电”是同学们必备的安全意识。通常情况下,人体安全电压不高于　　　　V。图中四种情况,人相对安全的是　　　　(选填“A”“B”“C”或“D”)。居民楼电路中的保险装置一般采用空气开关,空气开关安装在电能表的　　　　(选填“前面”或“后面”)。
13.某家庭电路的一部分如图所示,在图中A和B位置分别接入电灯和开关,开关应接在　　　　
(选填“A”或“B”)处;将台灯的插头插入图中两孔插座,闭合开关后,台灯　　　　(选填“能”或“不能”)发光。
14.在家庭电路中,触电事故通常是人体直接或间接与　　　　(选填“火线”或“零线”)接触所造成的。如图甲所示的家庭电路中安装有灯泡、电风扇和一个插座。闭合开关S1和S2,灯泡正常发光,电风扇转动。一段时间后,突然电风扇停止转动,灯泡依然正常发光,经检查发现bc断路,用试电笔测试插座的右孔,氖管会　　　　(选填“发光”或“不发光”);图乙是台灯(图丙)的电路图,使用时,小华应将台灯插头的C、D两脚中的　　　　脚与图甲中插孔B连接,这样在断开台灯开关的情况下,手接触台灯接点M时才不会触电。
　　　　　　
　甲　　　　　　　　　乙　　　　　　　丙
15.如图甲所示是试电笔的结构图,图乙和图丙是试电笔的使用方法。
　　　　　　
　　　　　　　　　甲　　　　　乙　　　　　　丙　　　　　　　丁
(1)试电笔内部对人体测试家庭电路起到保护作用的元件是　　　　　　。
(2)图乙、图丙中试电笔的使用方法正确的是图　　　　(选填“乙”或“丙”)。
(3)正确使用时,当插入插座的左孔时氖管不发光,插入插座右孔时氖管发光,说明火线接在插座的
　　　　孔。
(4)如图丁所示为家庭部分电路的示意图,正常发光的电灯突然熄灭,检查保险丝完好无损,用试电笔先后在A、B、C、D处检测,其中只有D处氖管不发光。由此判断电路故障的原因是　　　　(选填“AB”“BC”或“CD”)间断路。
三、作图题(本题共2小题,每题5分,共10分)
16.(2024南充中考)如图所示,根据安全用电知识,将图中元件用笔画线代替导线连起来(开关仅控制灯泡)。
17.(2024甘肃中考)电吹风的主要工作元件是发热丝()、电风扇()及开关。闭合开关S1,电吹风吹出冷风;若同时还闭合S2,电吹风吹出热风;若只闭合S2,电吹风不吹风也不发热。请根据要求用笔画线代替导线,完成电路设计。
四、计算应用题(本题共3小题,18题12分,19题10分,20题10分,共32分。解答时要求有必要的文字说明、公式和计算步骤等,只写最后结果不得分)
18.如图是空调的三脚插头与三孔插座,请应用物理知识回答下列问题。
(1)三脚插头中较长的脚E与空调的　　　　　　相连,对应的E孔与　　　　相连。
(2)三脚插头上的脚E比其他两脚要长一些,这样设计有什么好处
(3)针对日常生活中浪费电能的现象及用电习惯,请你说出一种节约电能的方法。
19.据统计,每年因用电引发的火灾事件造成了重大的财产损失,经调查,由于电线老化后造成电路故障引起的火灾占比最高。
(1)如图所示,连接用电器的火线与零线绝缘皮老化破损,极大可能造成两线相碰,这将引发的电路故障称为什么
(2)请用焦耳定律说明这一电路故障会引发火灾的原因。
20.某商场有甲、乙两种容积相同的电热水壶,额定电压均为220 V,额定功率分别为800 W和
1 500 W。请你从物理学角度分析并加以说明。
(1)从烧水快的角度考虑,应选购哪种电热水壶 说明理由。
(2)从安全用电的角度谈谈在使用家用电器时需要注意的事项。(说出两点即可)
【详解答案】
1.B　解析:A.为了用电安全,灯泡的开关要与火线相连,所以a为火线,b为零线,火线和零线间的电压为220 V,故A错误;B.家庭电路中控制灯泡的开关应该接在火线和灯泡之间,这样断开开关时,灯泡处才不会带电,故B正确;C.电能表是测量家庭电路中用电器消耗电能的仪表,故C错误;D.台灯与电视机接入电路时,互不影响,是并联关系,故D错误。
2.B　3.D
4.A　解析:A.用试电笔检测插座的两孔,氖管均不发光,可能是试电笔使用不正确,手没有触碰到笔尾金属体,故A正确;B.根据图示可知,开关接在了灯泡与零线之间,当灯泡开关断开时,灯泡与火线没有断开,可能会发生触电事故,这种接法是不安全的,故B错误;C.由图可知,如果ab间断路,灯泡也不能发光,故C错误;D.保险丝是用电阻大、熔点低的材料制成的,这样才能保证在电流过大时及时熔断,对电路起保护作用,故D错误。
5.C
6.D　解析:①开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;②两孔插座中的两个线头相碰,会导致用电器短路,使电路中电流过大,引起家庭电路中空气开关跳闸;③电路中增加了大功率的用电器,会导致电流过大,引起家庭电路中空气开关跳闸;④户外输电线绝缘皮破损,可能导致户外输电线短路,不会导致家庭内部电路中的空气开关跳闸。综上所述,②③符合题意。
7.A　解析:①图中三孔插座按“左零右火上接地”的接法连接,连接正确;②图中开关与灯串联,但开关接在零线与灯之间,连接错误;③图中两孔插座应按“左零右火”的接法连接,连接错误。
8.B　解析:插线板上的开关能控制用电器,这说明开关与三孔插座串联,三孔插座的接法:上孔接地线、左孔接零线、右孔接火线。为了用电的安全,开关接在右孔与火线之间,故只有B正确。
9.A　解析:A.图A中开关接在火线与灯泡之间,符合安全用电的要求,且任意一个开关均能独立地开灯和关灯,故A符合题意;B.图B中虽任意一个开关均能独立地开灯和关灯,但开关接在零线与灯泡之间,不符合安全用电的要求,故B不符合题意;C.图C中当S1向上闭合时,S2能控制开灯和关灯,当S1向下闭合时,S2也向下闭合时造成电源短路,故C不符合题意;D.图D中两个单刀双掷开关串联,相互影响,只有两个开关都闭合时,灯泡才发光,故D不符合题意。
10.C　解析:在未装保险丝之前,先把灯泡L0接在装保险盒的两个接线柱上,相当于把L0串联在电路中。当只闭合S1时,L0和L1发光都偏暗,说明L1所在支路正常,当只闭合S2时,L0正常发光,L2不发光,说明L2所在支路短路,当只闭合S3时,L0和L3均不发光,说明灯泡L3所在支路断路。综上所述,只有灯泡L1所在支路正常,去掉L0后装上保险丝,闭合所有开关后,灯泡不可能都正常工作。故C正确。
11.220　并联
12.36　B　后面　解析:人体的安全电压是不高于36 V。家庭电路中的触电事故都是由人直接或间接与火线接触造成的,触电方式包括两种:一是单线触电,指的是站在地上的人单手接触火线;二是双线触电,指的是两手分别接触火线和零线。A图中接触火线和大地,构成单线触电;C、D图中两手分别接触火线和零线,构成双线触电;B图中单手接触零线,不会发生触电事故,故图中四种情况人相对安全的是B。在家庭电路的进户布局中,电能表测家庭电路所消耗的电能,空气开关一定要安装在电能表之后。
13.B　能　解析:家庭电路中,为了用电安全,开关应接在火线和被控制用电器之间,由图知,开关应接在B处;图中插座与灯泡并联,所以台灯的插头插入插座,闭合开关后,台灯能工作。
14.火线　发光　D
15.(1)电阻　(2)丙　(3)右　(4)CD
16.如图所示:
解析:由题图可知,试电笔接触上面的线时,氖管发光,则上面的线为火线,下面的线与大地相连,是地线,则中间的线为零线。灯泡的接法:火线与开关相连,开关的另一端再接到灯泡顶端的金属点,零线直接接在灯泡的螺旋套上。三孔插座的接法:左零右火上接地。
17.如图所示:
解析:由题意可知,电吹风既能吹冷风又能吹热风,说明发热丝和电风扇并联;只闭合开关S1时,电风扇工作,电吹风吹出的是冷风;将开关S1、S2都闭合,电风扇和发热丝同时工作,电吹风吹出的是热风;只闭合S2,发热丝不发热,说明S2在发热丝支路上,开关S1在干路中,由此画出电路图。
18.解:(1)金属外壳　地线(或大地)
(2)三脚插头插入插座时,用电器的金属外壳先与地线相连,拔出时,金属外壳后与地线断开,可以防止因用电器外壳漏电而引发触电事故。
(3)随手关灯。(合理即可)
19.解:(1)连接用电器的火线与零线绝缘皮老化破损,极大可能造成两线相碰,将引发的电路故障称为短路。
(2)短路时电路中电流过大,根据Q=I2Rt知,导线电阻不变,在一定时间内产生的热量过多,温度升高,就越容易引发火灾。
20.解:(1)烧开一壶水需要的热量是不变的,在不计热量损失的情况下,根据Q=W=Pt可知,功率越大,需要的时间越短,烧水越快,故用1 500 W的电热水壶烧水快。
(2)从安全用电的角度来分析,①注意阅读用电器的铭牌或说明书,看清功率的大小,考虑家里的电能表等是否与之匹配。②使用时,用电器的金属外壳要接地。(合理即可)
