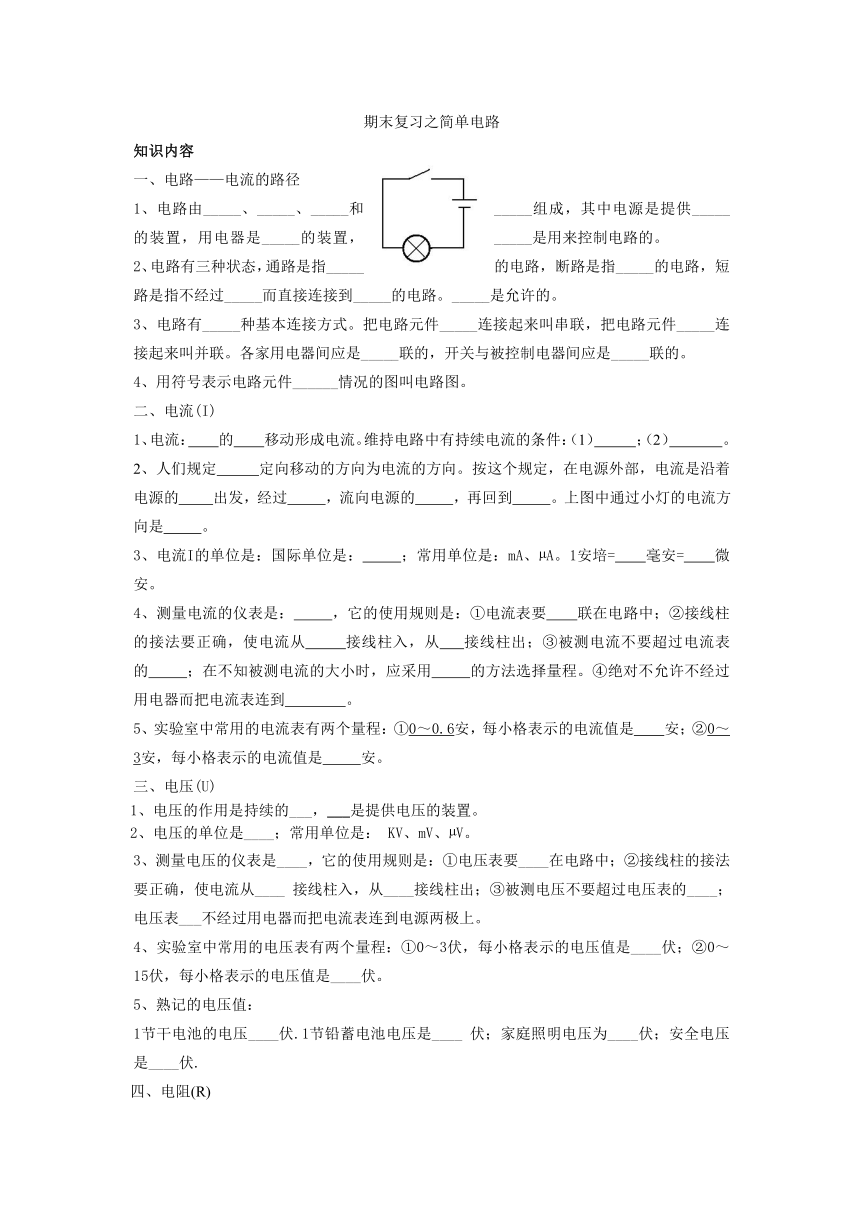

期末复习之简单电路
知识内容
一、电路——电流的路径
1、电路由_____、_____、_____和_____组成，其中电源是提供_____的装置，用电器是_____的装置， _____是用来控制电路的。
2、电路有三种状态，通路是指_____的电 ( http: / / www.21cnjy.com )路，断路是指_____的电路，短路是指不经过_____而直接连接到_____的电路。_____是允许的。
3、电路有_____种基本连接方式。把电路 ( http: / / www.21cnjy.com )元件_____连接起来叫串联，把电路元件_____连接起来叫并联。各家用电器间应是_____联的，开关与被控制电器间应是_____联的。
4、用符号表示电路元件______情况的图叫电路图。
二、电流(I)
1、电流： 的 移动形成电流。维持电路中有持续电流的条件：（1） ；（2） 。
2、人们规定 定向移动的方向为电流的方向。按这个规定，在电源外部，电流是沿着电源的 出发，经过 ，流向电源的 ，再回到 。上图中通过小灯的电流方向是 。
3、电流I的单位是：国际单位是： ；常用单位是：mA、 A。1安培= 毫安= 微安。
4、测量电流的仪表是： ，它的使用规则是：①电流表要 联在电路中；②接线柱的接法要正确，使电流从 接线柱入，从 接线柱出；③被测电流不要超过电流表的 ；在不知被测电流的大小时，应采用 的方法选择量程。④绝对不允许不经过用电器而把电流表连到 。
5、实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是 安；②0～3安，每小格表示的电流值是 安。
三、电压(U)
1、电压的作用是持续的___，___是提供电压的装置。
2、电压的单位是____；常用单位是： KV、mV、 V。
3、测量电压的仪表是____，它的使用规则是：①电压表要____在电路中；②接线柱的接法要正确，使电流从____ 接线柱入，从____接线柱出；③被测电压不要超过电压表的____；电压表___不经过用电器而把电流表连到电源两极上。
4、实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是____伏；②0～15伏，每小格表示的电压值是____伏。
5、熟记的电压值：
1节干电池的电压____伏.1节铅蓄电池电压是____ 伏；家庭照明电压为____伏；安全电压是____伏.

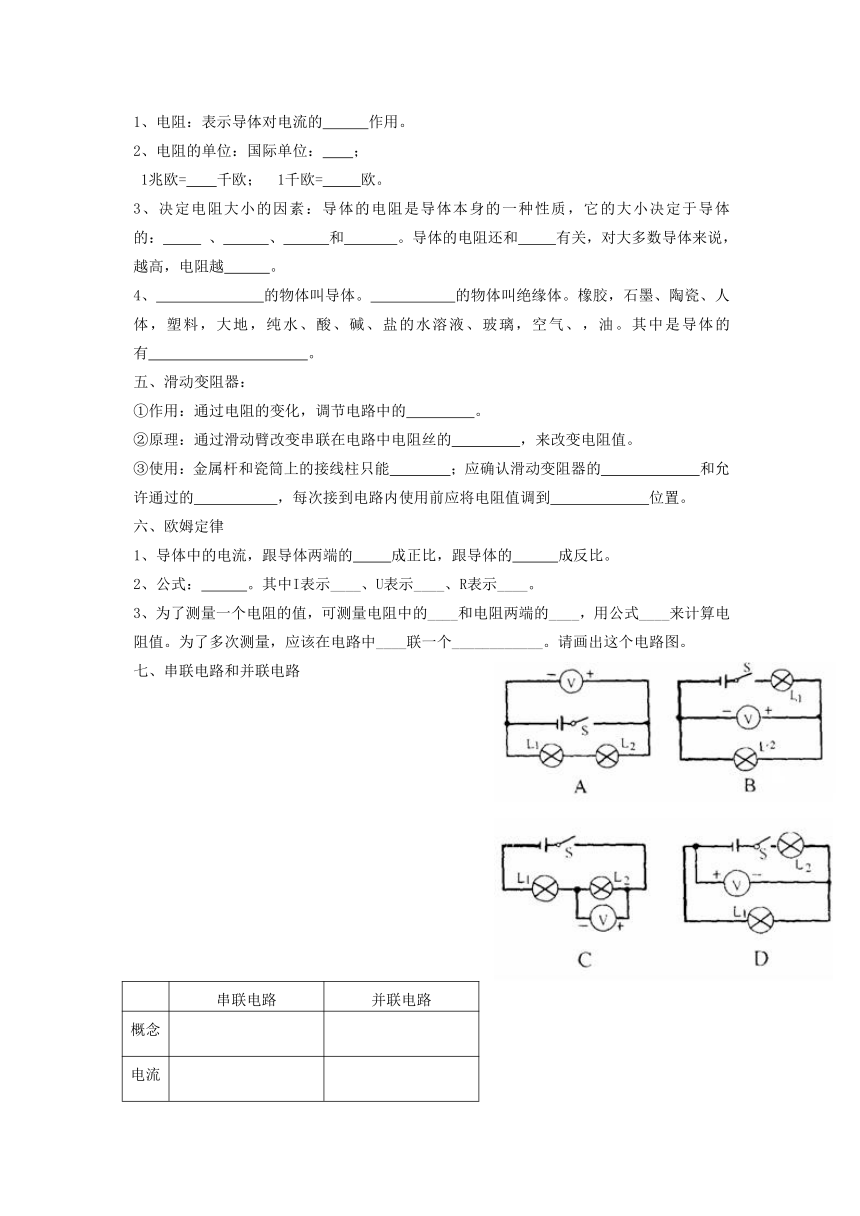

四、电阻(R)
1、电阻：表示导体对电流的 作用。
2、电阻的单位：国际单位： ；
1兆欧= 千欧； 1千欧= 欧。
3、决定电阻大小的因素：导体的电阻是导 ( http: / / www.21cnjy.com )体本身的一种性质，它的大小决定于导体的： 、 、 和 。导体的电阻还和 有关，对大多数导体来说， 越高，电阻越 。
4、 的物体叫导体。 的物体叫绝缘体。橡胶，石墨、陶瓷、人体，塑料，大地，纯水、酸、碱、盐的水溶液、玻璃，空气、，油。其中是导体的有 。
五、滑动变阻器：
①作用：通过电阻的变化，调节电路中的 。
②原理：通过滑动臂改变串联在电路中电阻丝的 ，来改变电阻值。
③使用：金属杆和瓷筒上的接线柱只能 ( http: / / www.21cnjy.com ) ；应确认滑动变阻器的 和允许通过的 ，每次接到电路内使用前应将电阻值调到 位置。
六、欧姆定律
1、导体中的电流，跟导体两端的 成正比，跟导体的 成反比。
2、公式： 。其中I表示____、U表示____、R表示____。
3、为了测量一个电阻的值，可测量电阻中的__ ( http: / / www.21cnjy.com )__和电阻两端的____，用公式____来计算电阻值。为了多次测量，应该在电路中____联一个____________。请画出这个电路图。
七、串联电路和并联电路
串联电路 并联电路
概念
电流
电压
电阻公式
举例
基础训练：
一、选择题
1、连接电路时要避免短路，是因为
A 短路时电源工作正常，但用电器不能正常工作。
B 电源短路时会有很大的电流通过电源，容易造成电源被烧坏。C 短路时用电器中有很大的电流通过，容易被烧坏。D 短路时电源中没有电流通过
2、如图4—2所示的电路中，当开关S和S2闭合后，下列说法正确的是
A、电流表的示数相等B电流表A1的示数比A2的示数大
C、电流表A1的示数比A2的示数小D以上情况都有可能
3、如图4—3所示电路中， ( http: / / www.21cnjy.com )电源电压为6V，甲乙两灯规格相同，当开关S闭合后，两灯都不亮。现用电压表测得AB两点间的电压为零，BC两点间的电压为6V，则造成故障的原因可能是
A、开关接触不良B、电源接触不良C、乙灯接触不良 或灯丝断开D、甲灯接触不良或灯丝断开
4、在图5所示的电路图中，能用电压表正确测出灯Ll两端电压的是
5、一段导线，要使它连入电路的电阻变大，可采用的方法是
A减小导线两端的电压 B、增大导线中的电流
C将导线拉长后接入电路D、将导线对折后接入电路
6、如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变小的是：
二、填空题
7、两个串联小灯，L1较L2更明亮，那么L1中电流____L2中电流。（<=>）
8、当某定值电阻两端电压为1５Ｖ时，电阻中的电流由０.３Ａ，则此定值电阻的阻值为＿＿Ω，当电阻两端的电压为5V时，电阻为＿＿Ω。
9、在图所示的电路中，电源电压为3．0v，开关闭合后，电流表和电压表的读数分别是0.10A和2．0V，则通过R2的电流是＿＿A，R2两端的电压是＿＿V，Rl的电阻是＿Ω。
10、如图甲所示的电路中，电压表和电流表的示数如图8所示，则小灯泡的电阻约为 Ω。
11、一只小灯泡的额定电压为8V,正常发光时通过它的电流为0.4A,现将该小灯泡接在12V的电源上,为使其正常发光,应____联一个_______Ω的电阻.
12、一个标有“20欧 1.5A”的滑动变阻器两允许的最大电压是_______。
三、计算与简答
13、灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω，L2两端的电压是4V，求L1中的电流是及L2的电阻大小？
14、如图所示，巳知电源电压为6V，电阻R1为10Ω。闭合开关后，电流表示数为1A，则R2的大小是多少？通过R2的电流是多少？
15、如图12所示，电源电压保持不变，电阻R1＝30Ω，电流表A1的示数为0.4A，A2的示数为0.8A，求电源电压和R2的阻值各为多少？
16、按图9所示电路进行“测定小灯泡电功率”的实验。实验中某小组多测了几组小灯泡两端电压较低时的数据，如下表所示
（1）请接电路图连接好实物图。
（2）灯泡发光越亮时，灯丝的温度是越高的，那么灯丝电阻大小变化的情况是＿＿＿；你认为导致灯丝电阻变化的原因可能是： 。
（3）为验证你的看法，你 ( http: / / www.21cnjy.com )可选择一段钨丝重新设计实验进行探究。探究的课题内容是＿＿＿＿＿＿＿；在实验探究的过程中，可保持钨丝两端电压不变，改变 ，观察通过钨丝的电流是否发生变化。
17、如图所示，是王燕同学连接的测电阻Rx的电路。
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，并画出正确的连线。
（2）在方框中根据改正后的电路画出电路图。
（3）实验中测出了电压为3.5V，电流表的表盘如图所示，请你读出电流值填在表格中。电阻测量值Rx＝ Ω。
