3 透镜及其应用 2025年中考物理专题练习（无答案）（广西专版）

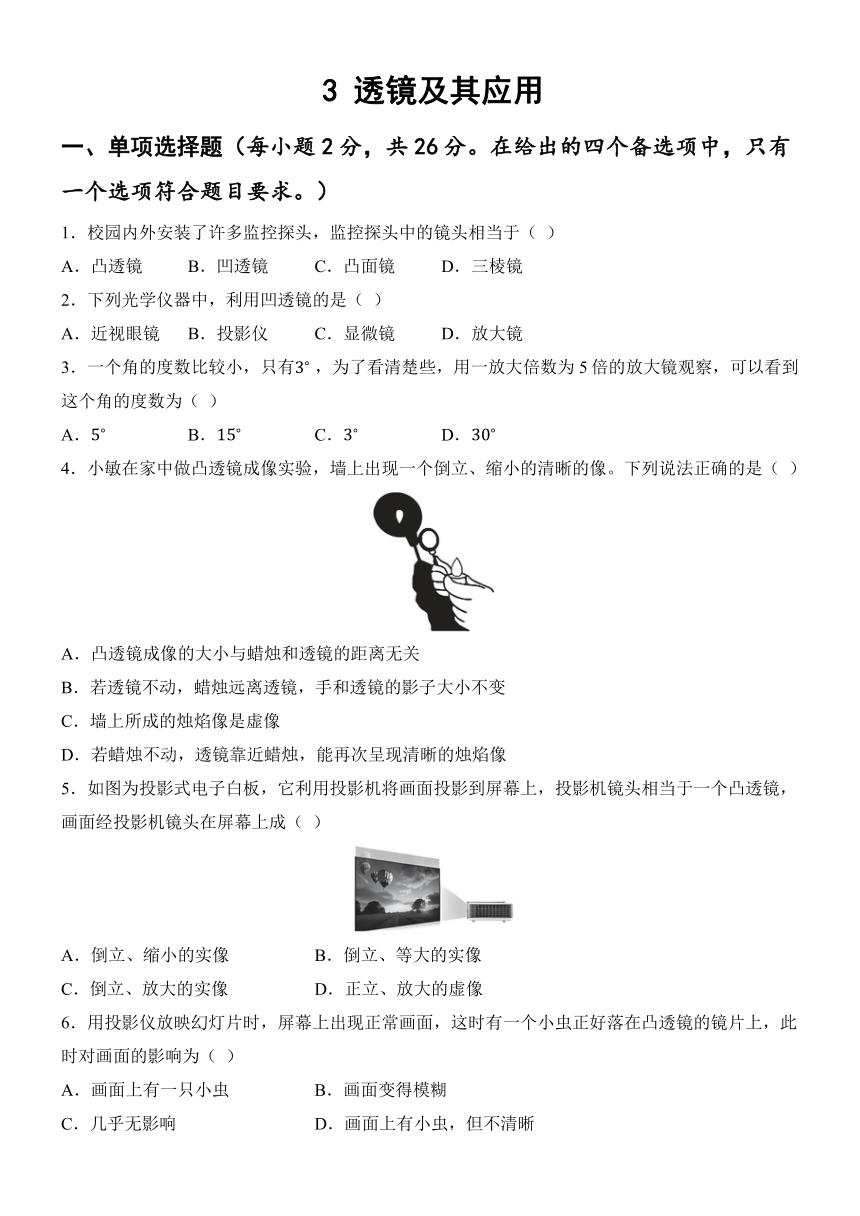

3 透镜及其应用
一、单项选择题（每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1．校园内外安装了许多监控探头，监控探头中的镜头相当于（ ）
A．凸透镜 B．凹透镜 C．凸面镜 D．三棱镜
2．下列光学仪器中，利用凹透镜的是（ ）
A．近视眼镜 B．投影仪 C．显微镜 D．放大镜
3．一个角的度数比较小，只有 ，为了看清楚些，用一放大倍数为5倍的放大镜观察，可以看到这个角的度数为（ ）
A． B． C． D．
4．小敏在家中做凸透镜成像实验，墙上出现一个倒立、缩小的清晰的像。下列说法正确的是（ ）
A．凸透镜成像的大小与蜡烛和透镜的距离无关
B．若透镜不动，蜡烛远离透镜，手和透镜的影子大小不变
C．墙上所成的烛焰像是虚像
D．若蜡烛不动，透镜靠近蜡烛，能再次呈现清晰的烛焰像
5．如图为投影式电子白板，它利用投影机将画面投影到屏幕上，投影机镜头相当于一个凸透镜，画面经投影机镜头在屏幕上成（ ）
A．倒立、缩小的实像 B．倒立、等大的实像
C．倒立、放大的实像 D．正立、放大的虚像
6．用投影仪放映幻灯片时，屏幕上出现正常画面，这时有一个小虫正好落在凸透镜的镜片上，此时对画面的影响为（ ）
A．画面上有一只小虫 B．画面变得模糊
C．几乎无影响 D．画面上有小虫，但不清晰

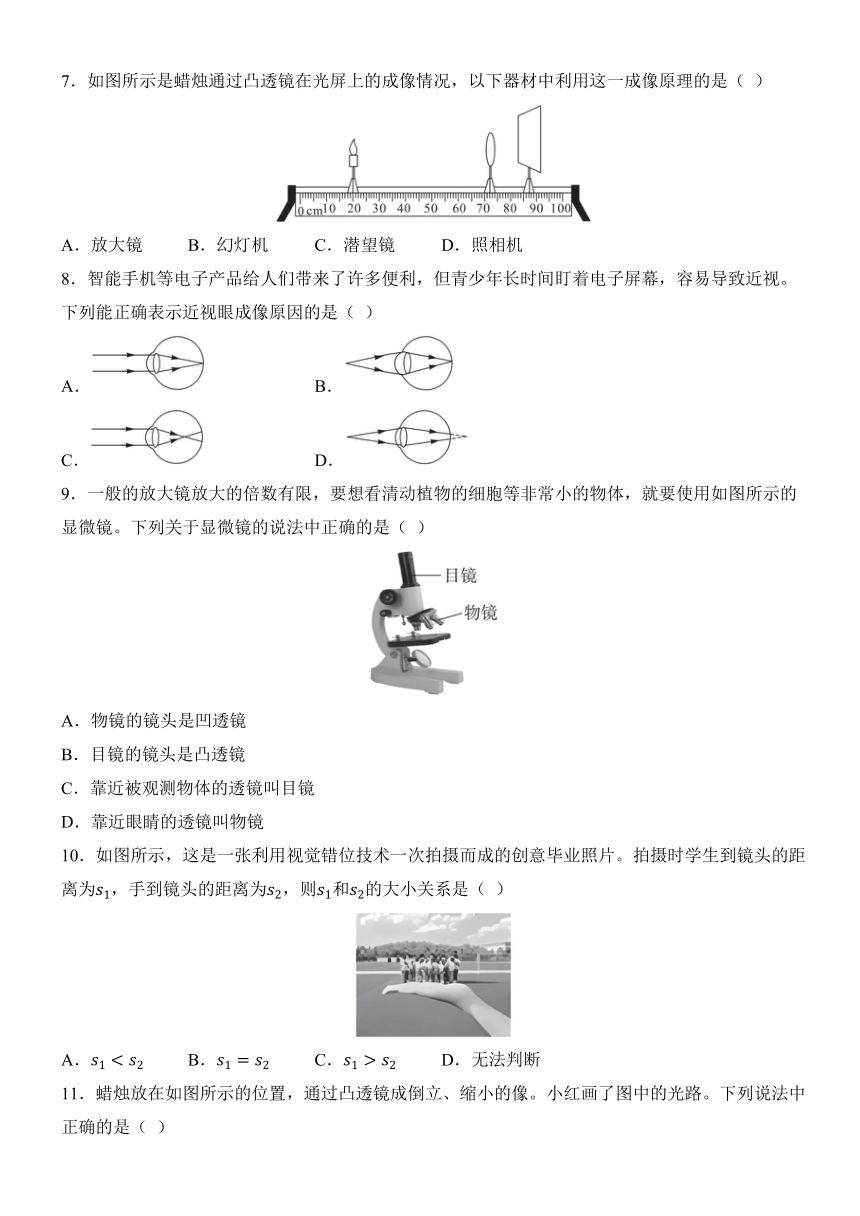

7．如图所示是蜡烛通过凸透镜在光屏上的成像情况，以下器材中利用这一成像原理的是（ ）
A．放大镜 B．幻灯机 C．潜望镜 D．照相机
8．智能手机等电子产品给人们带来了许多便利，但青少年长时间盯着电子屏幕，容易导致近视。下列能正确表示近视眼成像原因的是（ ）
A． B．
C． D．
9．一般的放大镜放大的倍数有限，要想看清动植物的细胞等非常小的物体，就要使用如图所示的显微镜。下列关于显微镜的说法中正确的是（ ）
A．物镜的镜头是凹透镜
B．目镜的镜头是凸透镜
C．靠近被观测物体的透镜叫目镜
D．靠近眼睛的透镜叫物镜
10．如图所示，这是一张利用视觉错位技术一次拍摄而成的创意毕业照片。拍摄时学生到镜头的距离为，手到镜头的距离为，则和的大小关系是（ ）
A． B． C． D．无法判断

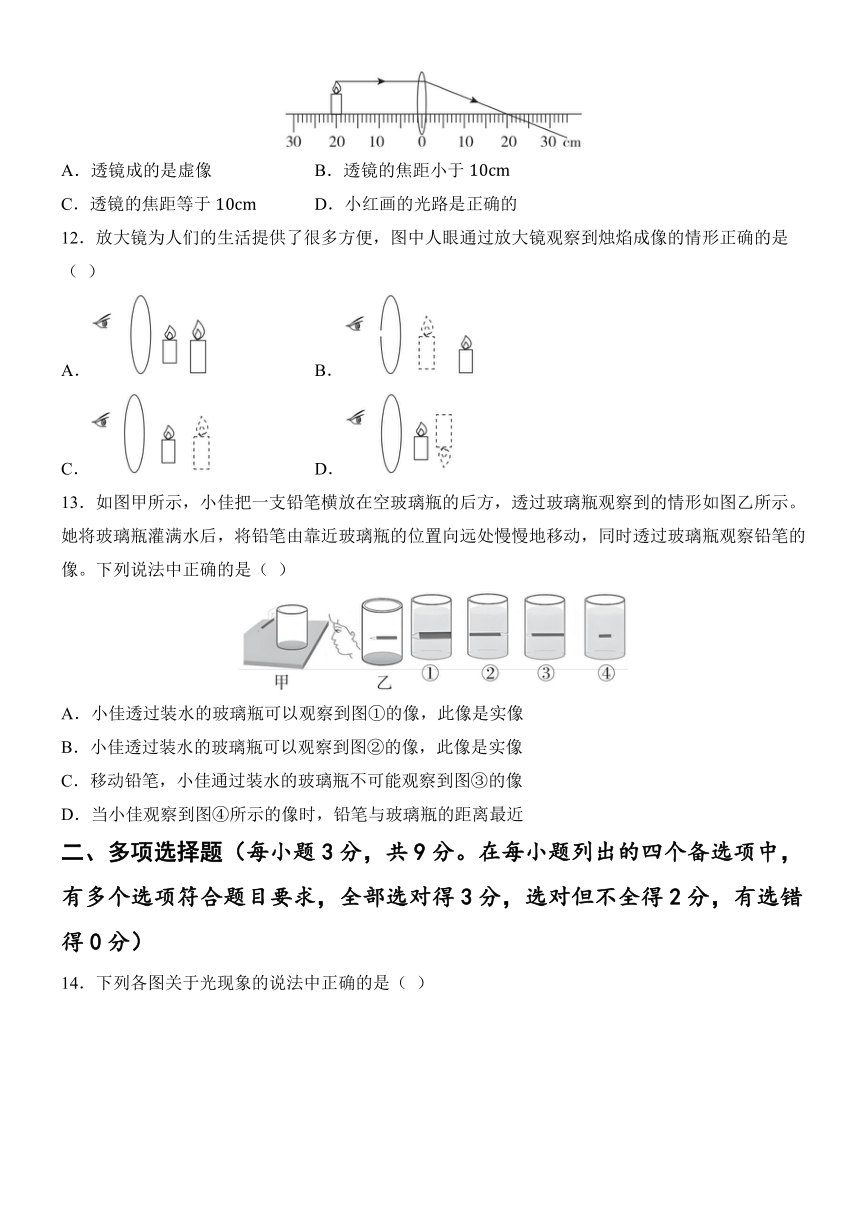

11．蜡烛放在如图所示的位置，通过凸透镜成倒立、缩小的像。小红画了图中的光路。下列说法中正确的是（ ）
A．透镜成的是虚像 B．透镜的焦距小于
C．透镜的焦距等于 D．小红画的光路是正确的
12．放大镜为人们的生活提供了很多方便，图中人眼通过放大镜观察到烛焰成像的情形正确的是（ ）
A． B．
C． D．
13．如图甲所示，小佳把一支铅笔横放在空玻璃瓶的后方，透过玻璃瓶观察到的情形如图乙所示。她将玻璃瓶灌满水后，将铅笔由靠近玻璃瓶的位置向远处慢慢地移动，同时透过玻璃瓶观察铅笔的像。下列说法中正确的是（ ）
A．小佳透过装水的玻璃瓶可以观察到图①的像，此像是实像
B．小佳透过装水的玻璃瓶可以观察到图②的像，此像是实像
C．移动铅笔，小佳通过装水的玻璃瓶不可能观察到图③的像
D．当小佳观察到图④所示的像时，铅笔与玻璃瓶的距离最近
二、多项选择题（每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分）

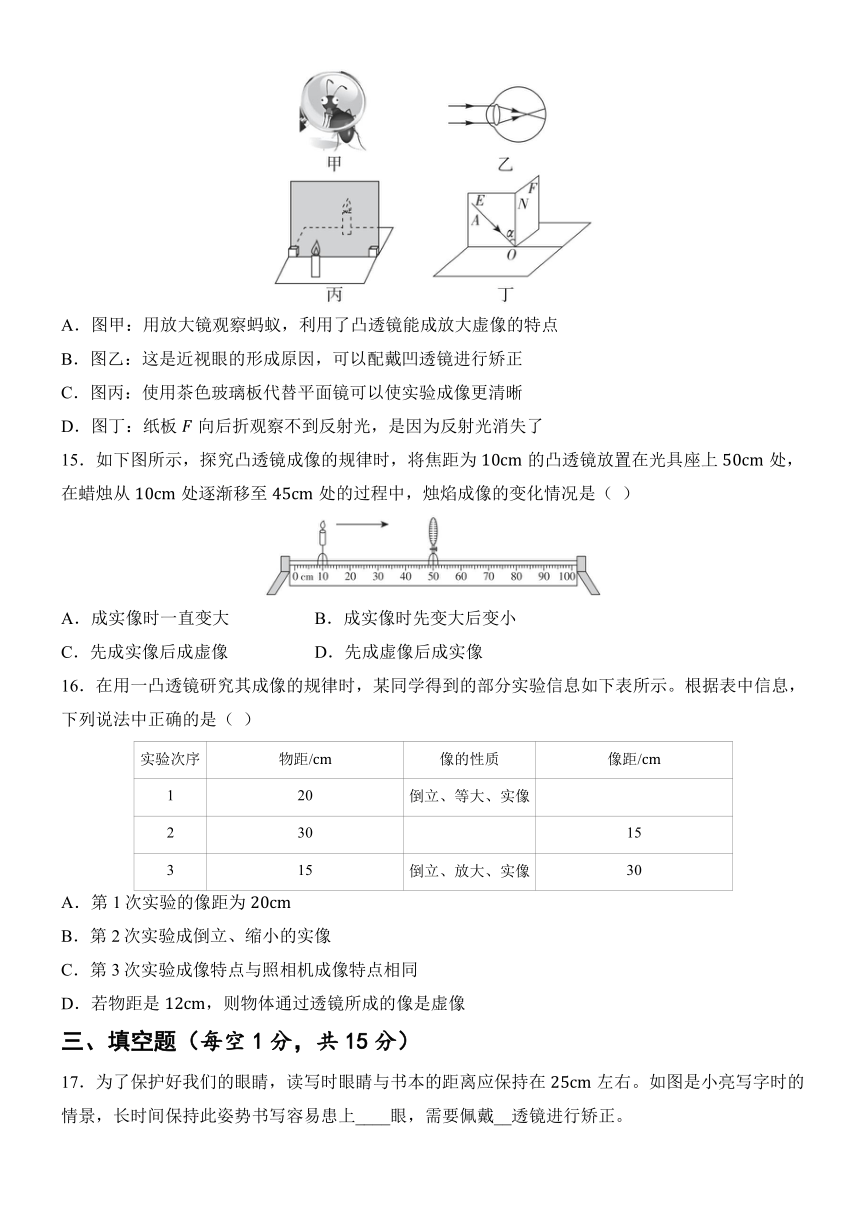

14．下列各图关于光现象的说法中正确的是（ ）
A．图甲：用放大镜观察蚂蚁，利用了凸透镜能成放大虚像的特点
B．图乙：这是近视眼的形成原因，可以配戴凹透镜进行矫正
C．图丙：使用茶色玻璃板代替平面镜可以使实验成像更清晰
D．图丁：纸板向后折观察不到反射光，是因为反射光消失了
15．如下图所示，探究凸透镜成像的规律时，将焦距为的凸透镜放置在光具座上处，在蜡烛从处逐渐移至处的过程中，烛焰成像的变化情况是（ ）
A．成实像时一直变大 B．成实像时先变大后变小
C．先成实像后成虚像 D．先成虚像后成实像
16．在用一凸透镜研究其成像的规律时，某同学得到的部分实验信息如下表所示。根据表中信息，下列说法中正确的是（ ）
实验次序 物距/ 像的性质 像距/
1 20 倒立、等大、实像
2 30 15
3 15 倒立、放大、实像 30
A．第1次实验的像距为
B．第2次实验成倒立、缩小的实像
C．第3次实验成像特点与照相机成像特点相同
D．若物距是，则物体通过透镜所成的像是虚像
三、填空题（每空1分，共15分）
17．为了保护好我们的眼睛，读写时眼睛与书本的距离应保持在左右。如图是小亮写字时的情景，长时间保持此姿势书写容易患上____眼，需要佩戴__透镜进行矫正。

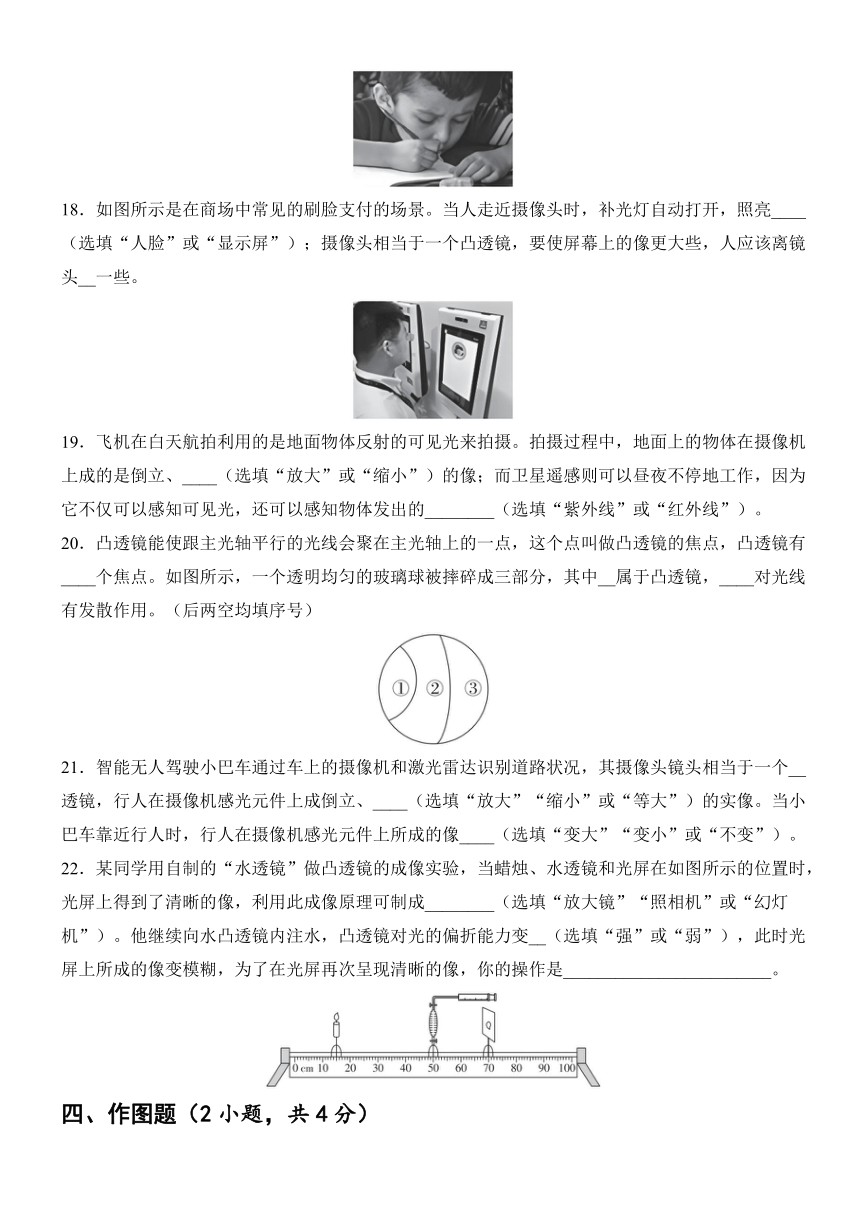

18．如图所示是在商场中常见的刷脸支付的场景。当人走近摄像头时，补光灯自动打开，照亮____（选填“人脸”或“显示屏”）；摄像头相当于一个凸透镜，要使屏幕上的像更大些，人应该离镜头__一些。
19．飞机在白天航拍利用的是地面物体反射的可见光来拍摄。拍摄过程中，地面上的物体在摄像机上成的是倒立、____（选填“放大”或“缩小”）的像；而卫星遥感则可以昼夜不停地工作，因为它不仅可以感知可见光，还可以感知物体发出的________（选填“紫外线”或“红外线”）。
20．凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做凸透镜的焦点，凸透镜有____个焦点。如图所示，一个透明均匀的玻璃球被摔碎成三部分，其中__属于凸透镜，____对光线有发散作用。（后两空均填序号）
21．智能无人驾驶小巴车通过车上的摄像机和激光雷达识别道路状况，其摄像头镜头相当于一个__透镜，行人在摄像机感光元件上成倒立、____（选填“放大”“缩小”或“等大”）的实像。当小巴车靠近行人时，行人在摄像机感光元件上所成的像____（选填“变大”“变小”或“不变”）。
22．某同学用自制的“水透镜”做凸透镜的成像实验，当蜡烛、水透镜和光屏在如图所示的位置时，光屏上得到了清晰的像，利用此成像原理可制成________（选填“放大镜”“照相机”或“幻灯机”）。他继续向水凸透镜内注水，凸透镜对光的偏折能力变__（选填“强”或“弱”），此时光屏上所成的像变模糊，为了在光屏再次呈现清晰的像，你的操作是________________________。
四、作图题（2小题，共4分）
23．
（1） 如图所示，两透镜焦距相同，且其中一个焦点刚好重合，根据已知光线作出原先的入射光线和后来的折射光线。
（2） 如图所示，凸透镜的主光轴恰好与水面重合，一束平行于主光轴的光射向凸透镜，请画出完整的折射光路。
五、实验探究题（每空1分，共24分）
24．在探究“凸透镜成像的规律”的实验中：
（1） 如图甲所示，测得本实验所用凸透镜的焦距为____。调节后光屏上出现清晰的像，如图乙所示，这个像是倒立、____（选填“放大”或“缩小”）的__（选填“实”或“虚”）像；
甲
（2） 人的眼睛是通过改变晶状体的弯曲程度来看清远近不同物体的，现将图乙中虚线圆圈部分看作人的“眼睛”，当蜡烛远离“眼睛”时，“眼睛”需调节凸透镜的弯曲程度变__（选填“大”或“小”），来改变其对光线的偏折能力，从而在光屏上成清晰的像。若该“眼睛”无法调节，则患了____眼；
乙
（3） 如果小明只将图中的凸透镜换成薄玻璃板，前后移动光屏，他____（选填“能”或“不能”）在光屏上直接观察到烛焰的像。
25．小红在学习透镜的知识后，对爷爷的眼镜很感兴趣，于是用爷爷的眼镜作为透镜进行了相关探究：
图1 图2
（1） 实验前，小红先拿着眼镜站在太阳底下，让太阳光通过正对的眼镜镜片，最后射到纸上，经过一段时间后太阳光能把白纸烤焦，此过程光能转化为__能。
（2） 在进行上述操作时，小红发现眼镜和白纸间的距离与对应白纸被烤焦的时间有关系，于是她将数据图记录下来，并绘出如图1的图像，可判断该透镜的焦距为__；
（3） 当她进行探究时，发现光屏上所成的像偏上，手中的眼镜应向__（选填“上”或“下”）移动，才能使像成在光屏的正中央；
（4） 若不透明的纸将眼镜片的上半遮住，那么光屏上出现的像的大小将____（选填“变大”“变小”或“不变”）。
（5） 当将眼镜放在某一位置时，发现无论怎样左右移动光屏，光屏上只有一个与透镜大小几乎相同的光斑，其原因是__________________。
26．【实验探究】
如图甲所示，一束太阳光通过三棱镜后，在光屏上呈现彩色光带。
（1） 这种现象叫做光的____现象。
（2） 根据上述实验现象推测可知：紫光照射下某凸透镜的焦距____（选填“小于”“等于”或“大于”）红光照射下该凸透镜的焦距。
【创新应用】
光刻机是制造芯片的核心装备。某种光刻机的原理如图乙所示，先在硅片表面涂一层光刻胶，再用光束透过事先设计好集成电路图的镂空掩膜，调整镂空掩膜和缩图透镜之间的距离，硅片上就会出现缩小的电路图案，被光照射到的光刻胶会发生反应，从而实现纳米级集成电路的“雕刻”。
（3） 缩图透镜是__（选填“凹”或“凸”）透镜。若其焦距为，要使硅片上能出现清晰的电路图案，镂空掩膜到缩图透镜的距离与焦距的关系应该满足__________。
（4） 要制造出含有更多元件的集成电路，则应将镂空掩膜____（选填“靠近”或“远离”）缩图透镜，同时将硅片____（选填“靠近”或“远离”）缩图透镜。
（5） 当用紫光照射掩膜时，在硅片上恰好成一清晰的像；若改用紫光外侧能使荧光物质发光的________（填一种不可见光）照射时，应将硅片适当____（选填“靠近”或“远离”）缩图透镜，才能呈现清晰的像，此时所成的像比紫光照射时所成的像要小。
27．小冬和小宇用不同的凸透镜看书上的字时，他们惊奇地发现透过凸透镜分别看到正立、放大的像和倒立、放大的像，如图甲所示，于是他们决定探究“凸透镜成像的规律和什么因素有关”。
（1） 根据图甲的现象，他们提出了凸透镜成像的大小、正倒可能与____________________有关。
（2） 小冬同学选用甲图的凸透镜进行实验，他让凸透镜正对太阳，得到图乙所示的光路图：
① 该透镜的焦距为____；
② 调节好实验装置后，小冬将烛焰放在距该凸透镜处时，移动光屏至距凸透镜处时，在光屏呈现出烛焰的“像”，但不清晰，在此基础上，小冬应该进行的操是________________________________________________；
③ 小冬把烛焰放在位于凸透镜焦点以内的位置固定，在透镜的另一侧可以观察到放大的虚像。如图丙所示，若将一不透明的光屏置于图中虚线处，眼睛位置不动，__（选填“能”“不能”或“不一定能”）看到蜡烛的像。
（3） 小宇换用了甲图中另一块凸透镜进行实验，发现如图丁所示的现象，入射光线为，折射光线为，且。已知，该凸透镜的焦距可能是________。
A． B． C． D．
3 透镜及其应用
一、单项选择题（每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1．A 2．A 3．C 4．D 5．C 6．C 7．D 8．C 9．B 10．C 11．B 12．C 13．B
二、多项选择题（每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分）
14．AB 15．AC 16．AB
三、填空题（每空1分，共15分）
17．近视； 凹
18．人脸； 近
19．缩小； 红外线
20．2； ①③； ②
21．凸； 缩小； 变大
22．照相机； 强； 将光屏适当向左移动
四、作图题（2小题，共4分）
23．（1）
（2）
五、实验探究题（每空1分，共24分）
24．（1） 10.0； 缩小； 实
（2） 小； 近视
（3） 不能
25．（1） 内
（2） 10
（3） 下
（4） 不变
（5） 蜡烛置于焦点处
26．（1） 色散
（2） 小于
（3） 凸；
（4） 远离； 靠近
（5） 紫外线； 靠近
27．（1） 物体到透镜的距离
（2） ① 10.0
② 来回移动光屏，直到光屏上出现最清晰的像
③ 能
（3） A
