19 电与磁 2025年中考物理专题练习（含答案）（广西专版）

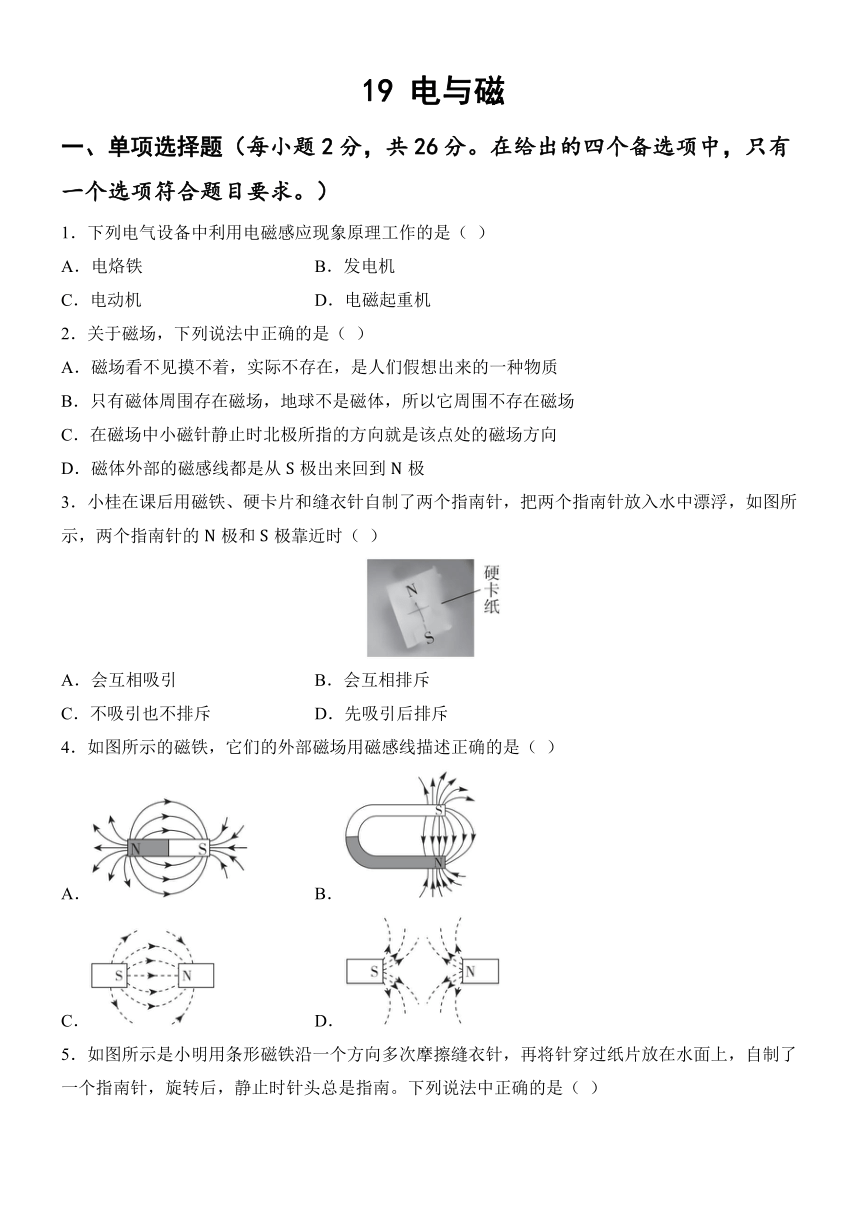

19 电与磁
一、单项选择题（每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1．下列电气设备中利用电磁感应现象原理工作的是（ ）
A．电烙铁 B．发电机
C．电动机 D．电磁起重机
2．关于磁场，下列说法中正确的是（ ）
A．磁场看不见摸不着，实际不存在，是人们假想出来的一种物质
B．只有磁体周围存在磁场，地球不是磁体，所以它周围不存在磁场
C．在磁场中小磁针静止时北极所指的方向就是该点处的磁场方向
D．磁体外部的磁感线都是从极出来回到极
3．小桂在课后用磁铁、硬卡片和缝衣针自制了两个指南针，把两个指南针放入水中漂浮，如图所示，两个指南针的极和极靠近时（ ）
A．会互相吸引 B．会互相排斥
C．不吸引也不排斥 D．先吸引后排斥
4．如图所示的磁铁，它们的外部磁场用磁感线描述正确的是（ ）
A． B．
C． D．

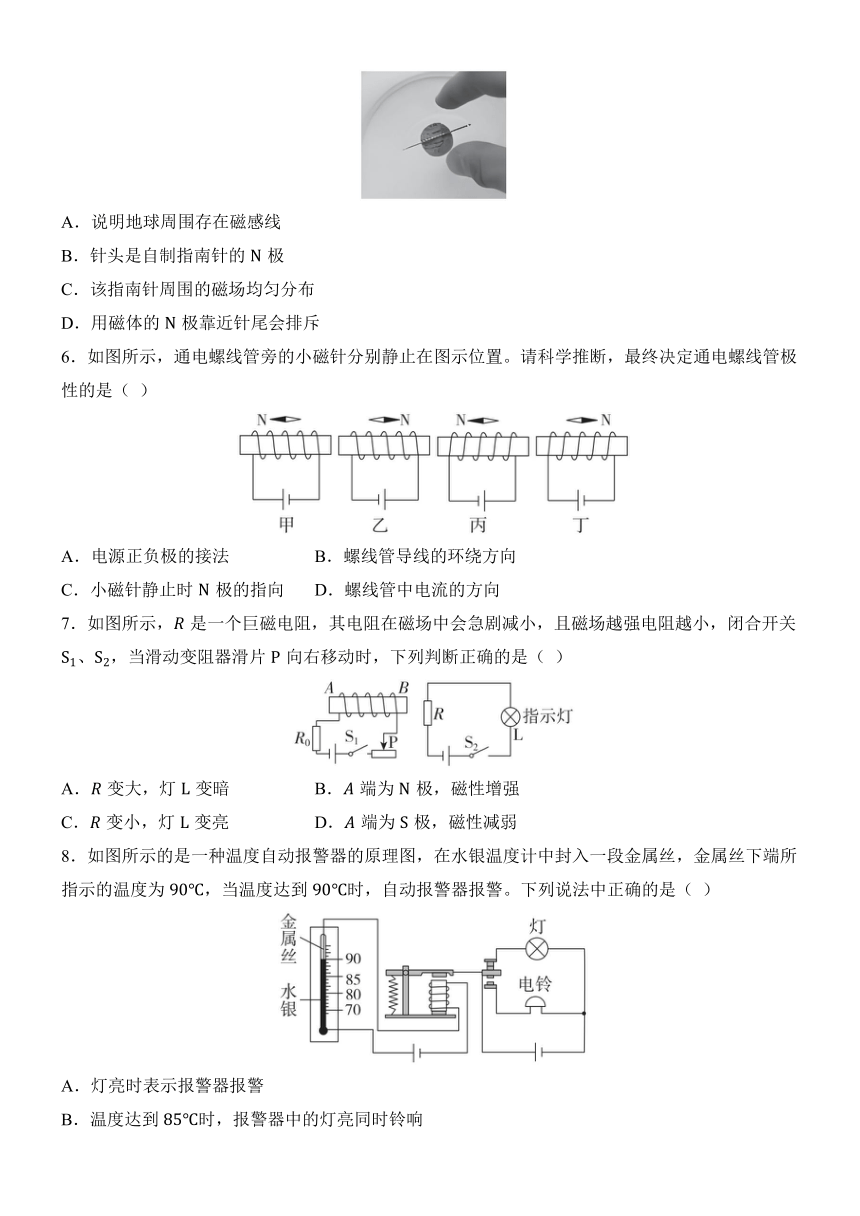

5．如图所示是小明用条形磁铁沿一个方向多次摩擦缝衣针，再将针穿过纸片放在水面上，自制了一个指南针，旋转后，静止时针头总是指南。下列说法中正确的是（ ）
A．说明地球周围存在磁感线
B．针头是自制指南针的极
C．该指南针周围的磁场均匀分布
D．用磁体的极靠近针尾会排斥
6．如图所示，通电螺线管旁的小磁针分别静止在图示位置。请科学推断，最终决定通电螺线管极性的是（ ）
A．电源正负极的接法 B．螺线管导线的环绕方向
C．小磁针静止时极的指向 D．螺线管中电流的方向
7．如图所示，是一个巨磁电阻，其电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关、，当滑动变阻器滑片向右移动时，下列判断正确的是（ ）
A．变大，灯变暗 B．端为极，磁性增强
C．变小，灯变亮 D．端为极，磁性减弱
8．如图所示的是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝，金属丝下端所指示的温度为，当温度达到时，自动报警器报警。下列说法中正确的是（ ）
A．灯亮时表示报警器报警
B．温度达到时，报警器中的灯亮同时铃响
C．报警器中水银温度计和电磁铁并联在电路中
D．报警器是利用电磁铁通电时有磁性、断电时磁性消失的特点工作的

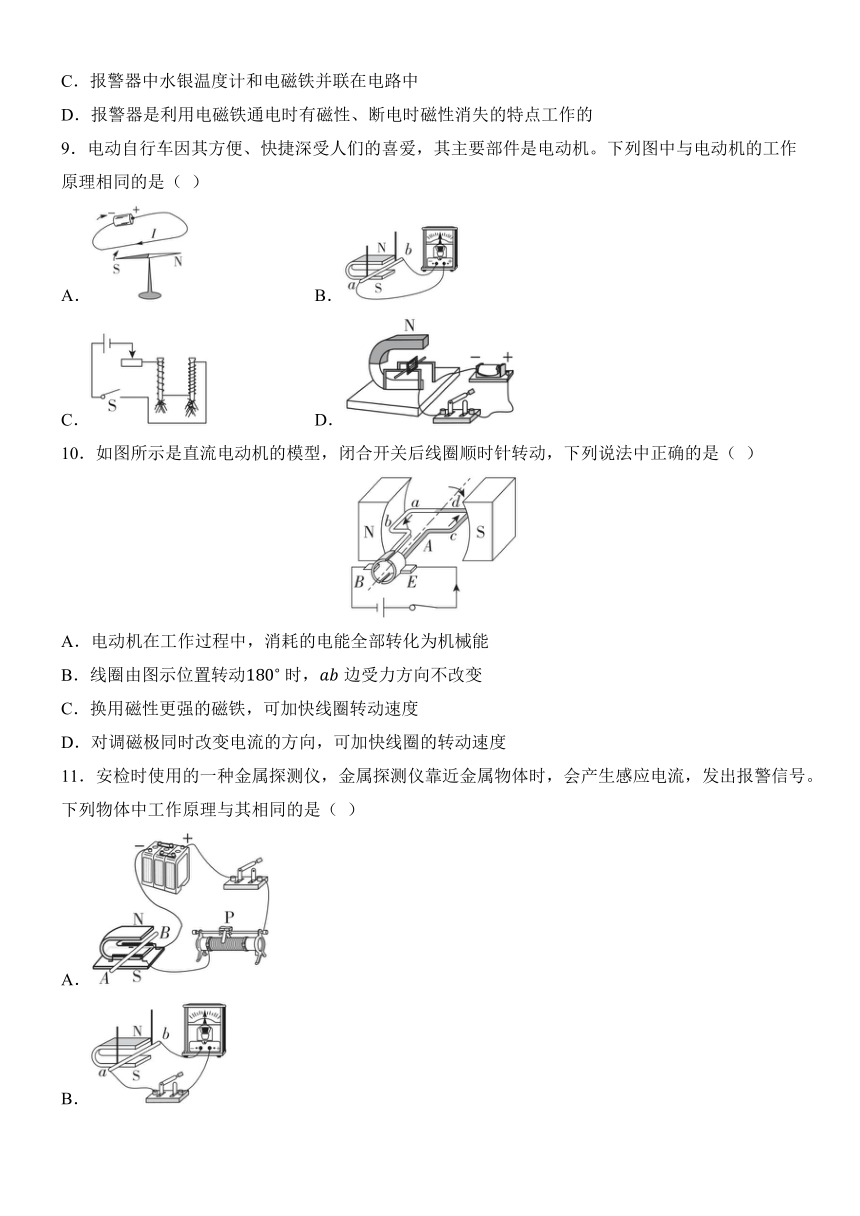

9．电动自行车因其方便、快捷深受人们的喜爱，其主要部件是电动机。下列图中与电动机的工作原理相同的是（ ）
A． B．
C． D．
10．如图所示是直流电动机的模型，闭合开关后线圈顺时针转动，下列说法中正确的是（ ）
A．电动机在工作过程中，消耗的电能全部转化为机械能
B．线圈由图示位置转动 时，边受力方向不改变
C．换用磁性更强的磁铁，可加快线圈转动速度
D．对调磁极同时改变电流的方向，可加快线圈的转动速度
11．安检时使用的一种金属探测仪，金属探测仪靠近金属物体时，会产生感应电流，发出报警信号。下列物体中工作原理与其相同的是（ ）
A．
B．
C．
D．

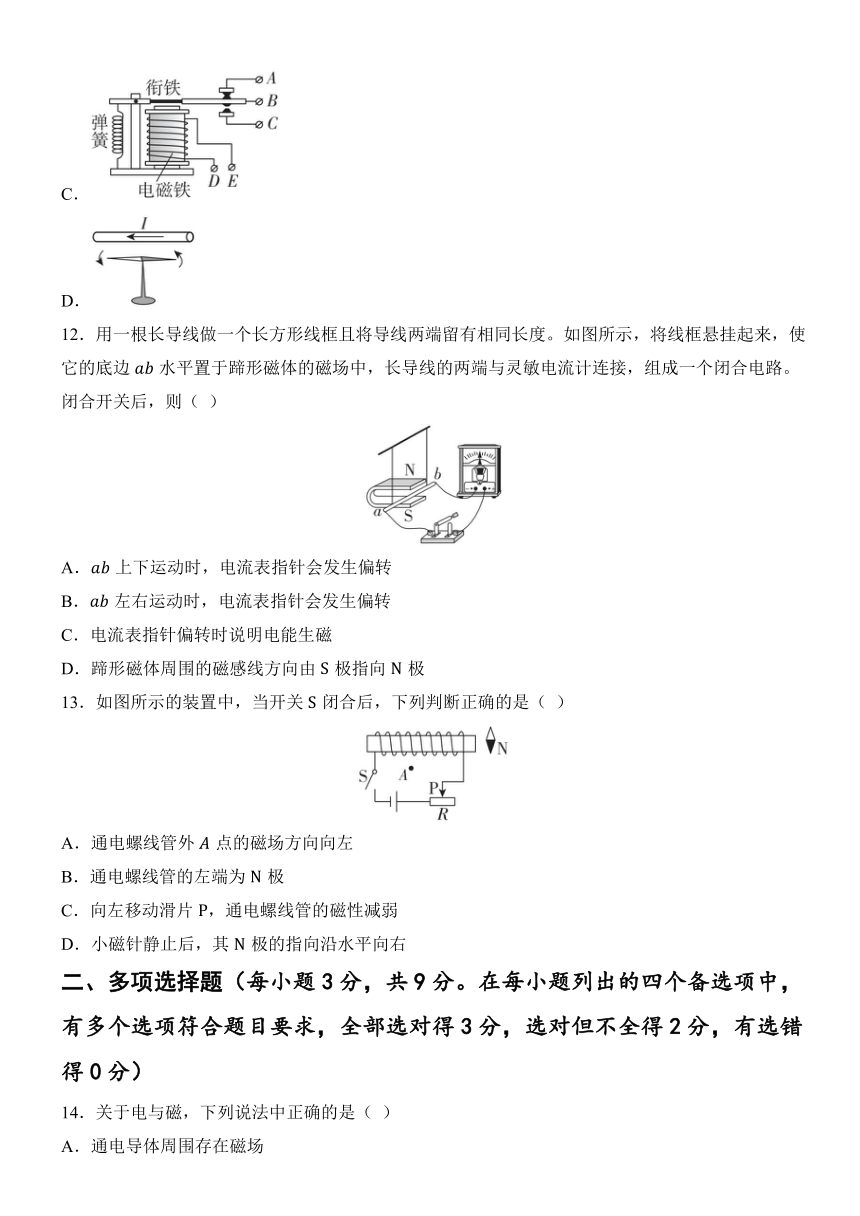

12．用一根长导线做一个长方形线框且将导线两端留有相同长度。如图所示，将线框悬挂起来，使它的底边水平置于蹄形磁体的磁场中，长导线的两端与灵敏电流计连接，组成一个闭合电路。闭合开关后，则（ ）
A．上下运动时，电流表指针会发生偏转
B．左右运动时，电流表指针会发生偏转
C．电流表指针偏转时说明电能生磁
D．蹄形磁体周围的磁感线方向由极指向极
13．如图所示的装置中，当开关闭合后，下列判断正确的是（ ）
A．通电螺线管外点的磁场方向向左
B．通电螺线管的左端为极
C．向左移动滑片，通电螺线管的磁性减弱
D．小磁针静止后，其极的指向沿水平向右
二、多项选择题（每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分）
14．关于电与磁，下列说法中正确的是（ ）
A．通电导体周围存在磁场
B．磁场对放入其中的小磁针有力的作用
C．导体中的负电荷在做定向移动时可以产生磁场
D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向

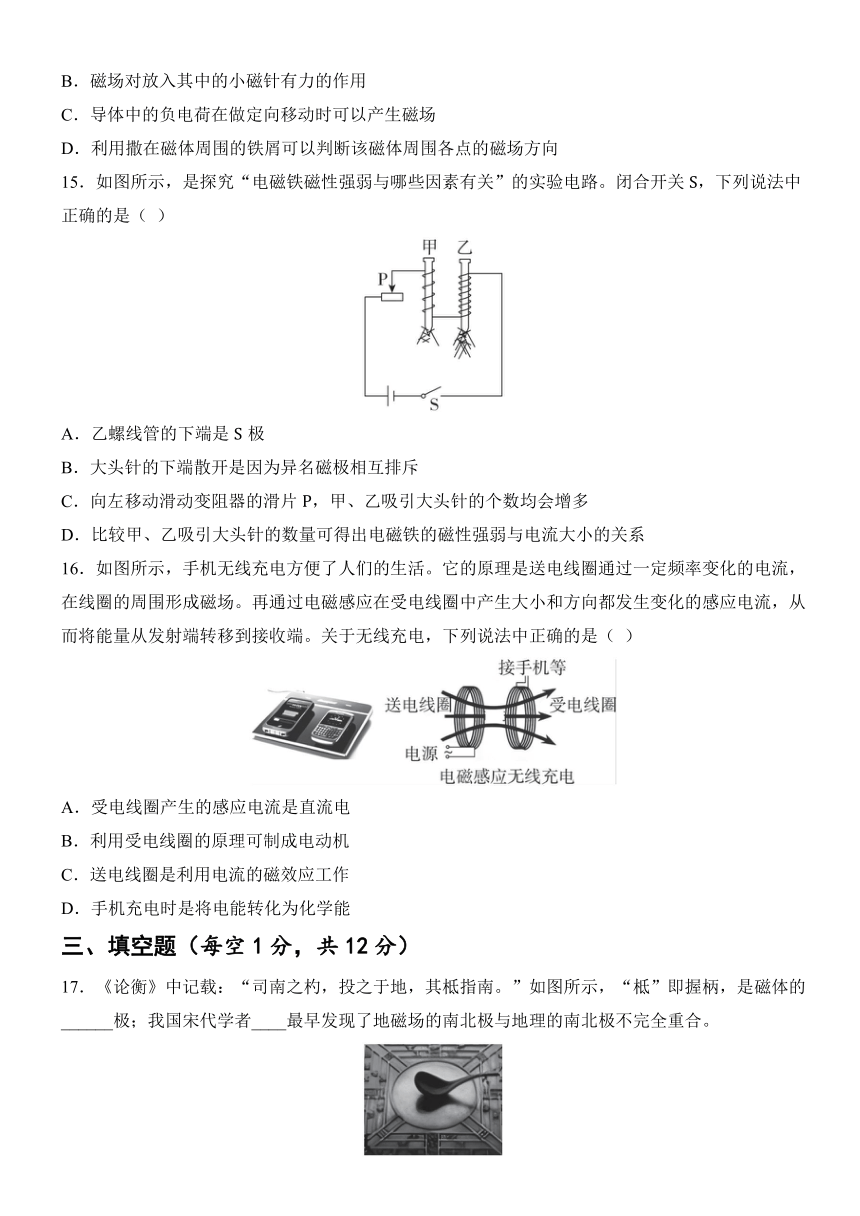

15．如图所示，是探究“电磁铁磁性强弱与哪些因素有关”的实验电路。闭合开关，下列说法中正确的是（ ）
A．乙螺线管的下端是极
B．大头针的下端散开是因为异名磁极相互排斥
C．向左移动滑动变阻器的滑片，甲、乙吸引大头针的个数均会增多
D．比较甲、乙吸引大头针的数量可得出电磁铁的磁性强弱与电流大小的关系
16．如图所示，手机无线充电方便了人们的生活。它的原理是送电线圈通过一定频率变化的电流，在线圈的周围形成磁场。再通过电磁感应在受电线圈中产生大小和方向都发生变化的感应电流，从而将能量从发射端转移到接收端。关于无线充电，下列说法中正确的是（ ）
A．受电线圈产生的感应电流是直流电
B．利用受电线圈的原理可制成电动机
C．送电线圈是利用电流的磁效应工作
D．手机充电时是将电能转化为化学能
三、填空题（每空1分，共12分）
17．《论衡》中记载：“司南之杓，投之于地，其柢指南。”如图所示，“柢”即握柄，是磁体的______极；我国宋代学者____最早发现了地磁场的南北极与地理的南北极不完全重合。
18．如图甲所示，闭合开关后，小磁针在通电螺线管磁场的作用下最终静止，则端为______（选填“”或“”）极。当只将滑片向右移动时，图乙中小车受到通电螺线管的力将____（选填“增大”或“减小”）。
19．探究“通电导体在磁场中受力”时，应选用如图所示中的__（选填“甲”或“乙”）的装置进行实验；另一个装置中，若将磁场中的导体上下运动，____（选填“会”或“不会”）产生感应电流。
20．如图是研究人员设计的车库积水自动报警器电路，、位置安装电铃和灯，车库没有积水时，灯亮；车库积水到一定深度时，控制电路接通，电磁铁通电具有__性，把衔铁吸下，电铃发出声音。电铃应该安装在图中的______（选填“”或“”）位置。
21．小亮同学在学习了“电和磁”的知识后，用甲、乙两个直流电动机设计了如图所示的装置，闭合开关后甲开始转动，同时用皮带带动乙转动，小灯泡发光。在此过程中，将电能转化为机械能的装置是__（选填“甲”或“乙”），如果要使甲的转动方向与原来相反，可采取的措施是____________________。
22．如图甲所示为磁悬浮地球仪，悬浮时球体只能沿着“地轴”转动，它的“南”“北”指向与地球实际方位一致；地球仪中有一个磁铁，它的磁场与地磁场分布特点一致；环形底座内有一电磁铁，其电路原理如图乙所示。地球仪工作时，球体悬浮于空气中，则图甲中球体上方是“地磁场”的______（选填“”或“”）极，图乙中端应连接电源的__（选填“正”或“负”）极。
四、作图题（2小题，共4分）
23．
（1） 条形磁体的磁感线如下图，小磁针处于静止状态。
① 在图中标出小磁针的极；
② 在点标出磁感线的方向。
（2） 将一个通电螺线管用细线悬挂起来，如图所示。闭合开关，最后静止时端指南、端指北。画出螺线管上导线环绕的图示，并标出螺线管的、极。
五、实验探究题（每空1分，共24分）
24．通过实验探究磁体周围的磁场特点。
（1） 在条形磁铁四周放置的小磁针静止时指向如图甲所示，图中小磁针涂黑的一端为极。由此可以判断出条形磁铁的端是______（选填“”或“”）极。
甲
（2） 小美用铁屑探究磁体周围的磁场如图乙所示：
乙
①在蹄形磁铁上面放一块透明的有机玻璃，并在玻璃板上均匀撒上一层铁屑，轻轻敲击玻璃板，可以看到小铁屑有规则地排列起来。这是因为撒在磁体周围的每个小铁屑都被____，磁场的分布情况也被形象地显示出来；
②再在玻璃板上放一些小磁针，记录这些小磁针静止时极的指向；
③人们仿照铁屑在磁场中排列的情况和小磁针极的指向，画出一些带箭头的曲线形象地描述磁场，物理学中把这样的曲线叫作________，并且在磁体外部都是从______极出发的。
（3） 小阳利用图乙情景构建一个物理模型如图丙所示。在点的磁场强度____（选填“大于”“等于”或“小于”）点的磁场强度。
丙
25．某实验小组用铁屑和小磁针来探究“通电螺线管外部磁场的方向”。
（1） 在闭合开关前，小磁针静止时，极指向地理的____（选填“南极”或“北极”），说明地球周围存在磁场。
（2） 在玻璃板上均匀地撒满铁屑，将螺线管连入电路，闭合开关，轻敲玻璃板面，观察到铁屑的分布情况如图甲所示，铁屑的分布情况与____磁体周围铁屑的分布情况相似。
甲
（3） 把小磁针放在通电螺线管四周不同的位置，小磁针静止时极所指方向如图乙所示，对调电源正负极，闭合开关，小磁针静止时极指向与图乙中小磁针极指向相反，说明通电螺线管的极性与____的方向有关。
乙 丙
（4） 实验时发现通电螺线管的磁场较弱，铁屑规则排列的效果不明显，为增强螺线管的磁场，可行的措施：______________________________________________（写出一种方法即可）。
（5） 为了研究通电螺线管的磁极性质，同学们一起对螺线管的电流方向和绕线方式进行了实验，得到了如图所示的四种情况。实验说明通电螺线管的磁极极性只与__________有关，且这个关系可以用__________来判断。
26．“兴华”兴趣小组的同学们利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。闭合开关后，导体、电流表、开关组成闭合回路。小明将实验中观察到的现象记录在下表中。
次数 开关 磁场方向 导体的运动方向 电流表指针的偏转方向
1 断开 上下 向右运动 不偏转
2 闭合 上下 向右运动 向左偏转
3 闭合 上下 向左运动 向右偏转
4 闭合 上下 向上运动 不偏转
5 闭合 上下 向下运动 不偏转
6 闭合 上下 向右运动 向右偏转
7 闭合 上下 向左运动 向左偏转
（1） 磁铁不动，闭合开关，导体棒沿____（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。根据现象分析得出：____电路中的部分导体在磁场中做__________________时，电路中会产生感应电流，这种现象叫电磁感应现象。
（2） 比较实验____或____（填实验次数）可知：在磁场方向一定时，感应电流的方向与导体运动的方向有关。
（3） 比较实验2和6（或3和7）可知：____________________________________________________________________________________。
（4） 此实验中发生的能量转化是____________________。
27．阅读下列材料，回答下列问题。
电磁继电器与扫地机器人
某智能扫地机器人（如图甲）可通过灰尘传感器自动寻找灰尘清扫，通过电动机旋转、产生高速气流将灰尘等吸入集尘盒。因乙为其部分工作原理图，为光敏电阻，其阻值随光照强度的增大而减小。下表为其部分工作参数（注：电池总容量 是指在额定电压下以 的电流可工作1小时）。
额定电压 额定功率
电池总容量 工作噪音
（1） 图乙中电磁铁是根据电流的__效应做成的。
（2） 接通电源，机器人工作，当清扫到一定程度，地面灰尘减少，使照射到光敏电阻上的光照强度增强，通过电磁铁的电流将____（选填“变大”“不变”或“变小”），则电磁铁磁性____（选填“增强”“不变”或“减弱”），触头将与______（选填“”或“”）触头接触。
（3） 充满电后电池储存的电能为________________；充满电后最多可以供扫地机器人工作____小时。
19 电与磁
一、单项选择题（每小题2分，共26分。在给出的四个备选项中，只有一个选项符合题目要求。）
1．B 2．C 3．A 4．A 5．D 6．D 7．A 8．D 9．D 10．C 11．B 12．B 13．B
二、多项选择题（每小题3分，共9分。在每小题列出的四个备选项中，有多个选项符合题目要求，全部选对得3分，选对但不全得2分，有选错得0分）
14．ABC 15．AC 16．CD
三、填空题（每空1分，共12分）
17．； 沈括
18．； 减小
19．甲； 不会
20．磁； B
21．甲； 将电源正负极对调
22．； 负
四、作图题（2小题，共4分）
23．（1） ①
②
（2）
五、实验探究题（每空1分，共24分）
24．（1）
（2） 磁化； 磁感线；
（3） 小于
25．（1） 北极
（2） 条形
（3） 电流
（4） 调节滑片，增大通电螺线管线圈中的电流
（5） 电流方向； 安培定则
26．（1） 左右； 闭合； 切割磁感线运动
（2） 2、3； 6、7
（3） 在导体切割磁感线运动的方向一定时，感应电流的方向与磁场的方向有关
（4） 机械能转化为电能
27．（1） 磁
（2） 变大； 增强； C
（3） ； 1
