第二板块 光现象 第4节 光学实验突破 2025年中考物理专题练习（广西专版）（含答案）

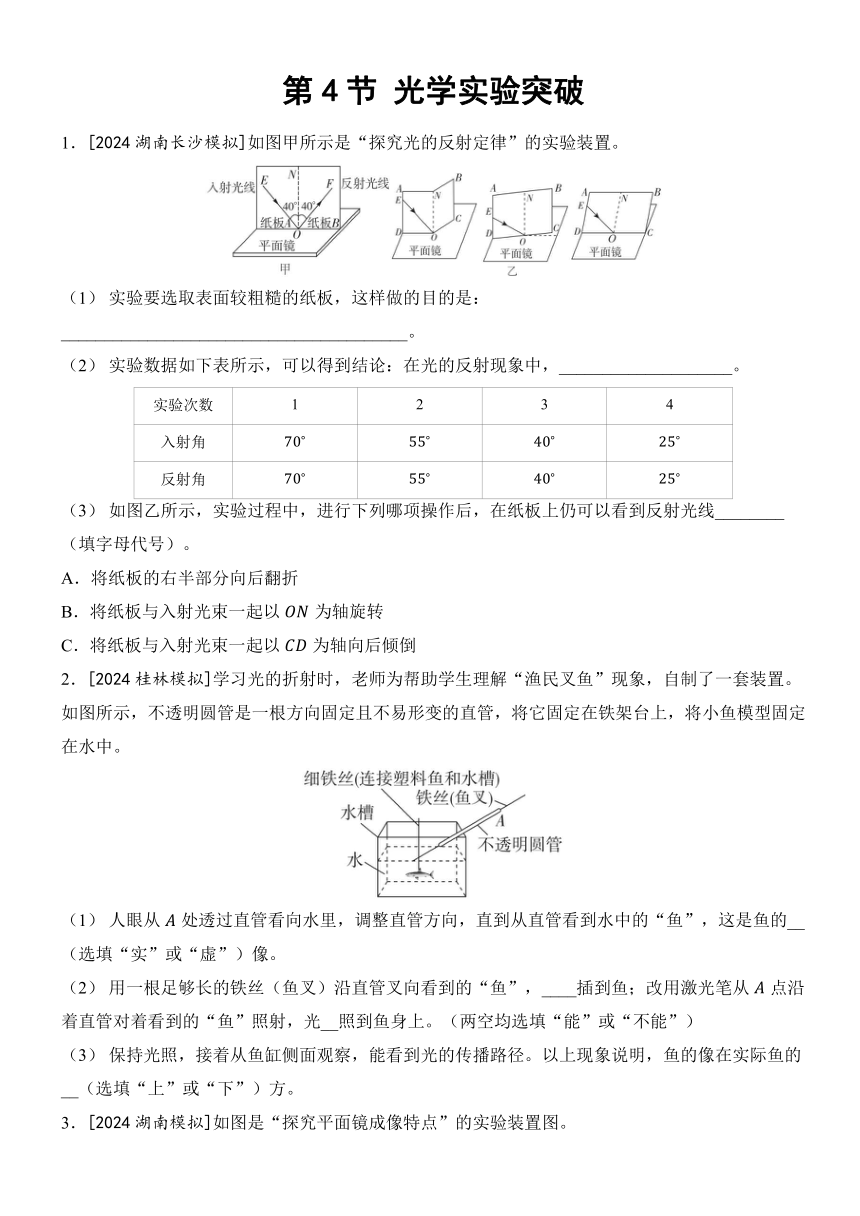

第4节 光学实验突破
1．[2024湖南长沙模拟]如图甲所示是“探究光的反射定律”的实验装置。
（1） 实验要选取表面较粗糙的纸板，这样做的目的是：________________________________________。
（2） 实验数据如下表所示，可以得到结论：在光的反射现象中，____________________。
实验次数 1 2 3 4
入射角
反射角
（3） 如图乙所示，实验过程中，进行下列哪项操作后，在纸板上仍可以看到反射光线________（填字母代号）。
A．将纸板的右半部分向后翻折
B．将纸板与入射光束一起以为轴旋转
C．将纸板与入射光束一起以为轴向后倾倒
2．[2024桂林模拟]学习光的折射时，老师为帮助学生理解“渔民叉鱼”现象，自制了一套装置。如图所示，不透明圆管是一根方向固定且不易形变的直管，将它固定在铁架台上，将小鱼模型固定在水中。
（1） 人眼从处透过直管看向水里，调整直管方向，直到从直管看到水中的“鱼”，这是鱼的__（选填“实”或“虚”）像。
（2） 用一根足够长的铁丝（鱼叉）沿直管叉向看到的“鱼”，____插到鱼；改用激光笔从点沿着直管对着看到的“鱼”照射，光__照到鱼身上。（两空均选填“能”或“不能”）
（3） 保持光照，接着从鱼缸侧面观察，能看到光的传播路径。以上现象说明，鱼的像在实际鱼的__（选填“上”或“下”）方。

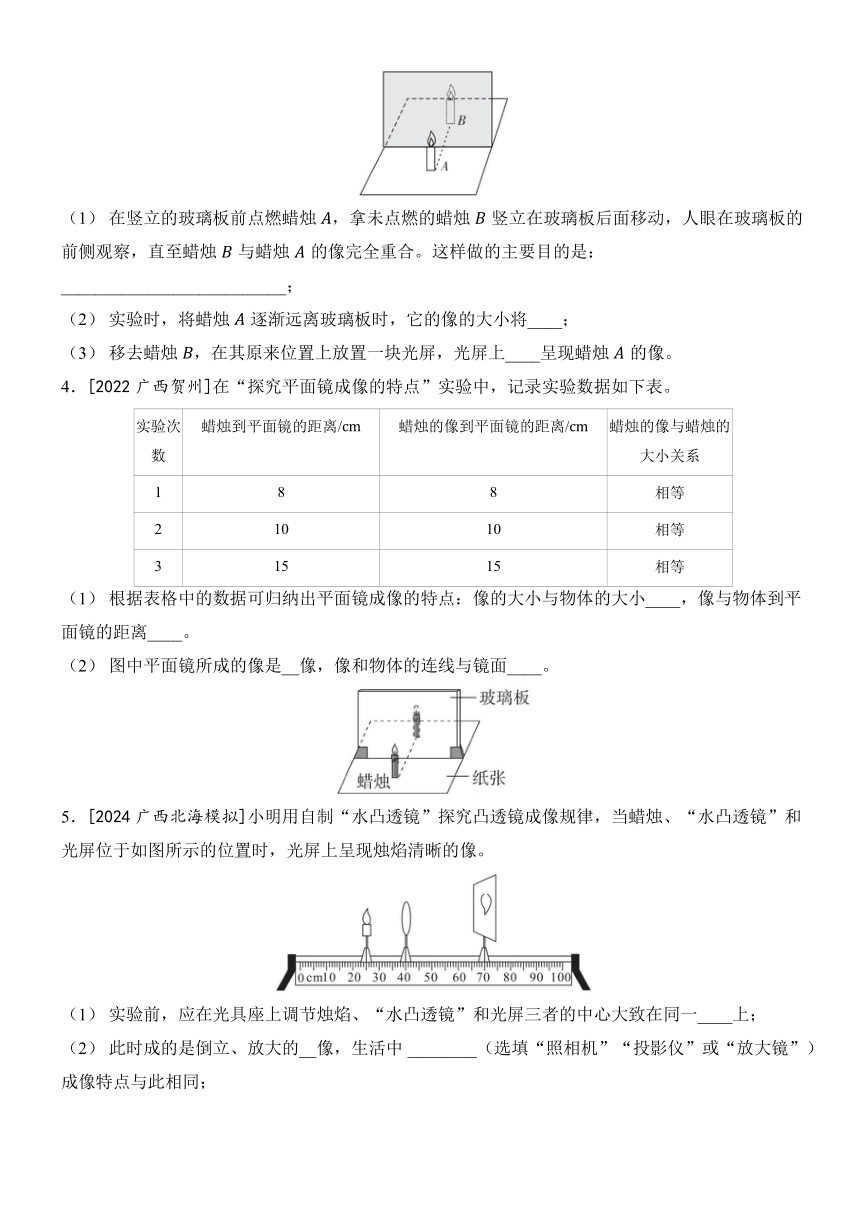

3．[2024湖南模拟]如图是“探究平面镜成像特点”的实验装置图。
（1） 在竖立的玻璃板前点燃蜡烛，拿未点燃的蜡烛竖立在玻璃板后面移动，人眼在玻璃板的前侧观察，直至蜡烛与蜡烛的像完全重合。这样做的主要目的是：__________________________；
（2） 实验时，将蜡烛逐渐远离玻璃板时，它的像的大小将____；
（3） 移去蜡烛，在其原来位置上放置一块光屏，光屏上____呈现蜡烛的像。
4．[2022广西贺州]在“探究平面镜成像的特点”实验中，记录实验数据如下表。
实验次数 蜡烛到平面镜的距离/ 蜡烛的像到平面镜的距离/ 蜡烛的像与蜡烛的大小关系
1 8 8 相等
2 10 10 相等
3 15 15 相等
（1） 根据表格中的数据可归纳出平面镜成像的特点：像的大小与物体的大小____，像与物体到平面镜的距离____。
（2） 图中平面镜所成的像是__像，像和物体的连线与镜面____。
5．[2024广西北海模拟]小明用自制“水凸透镜”探究凸透镜成像规律，当蜡烛、“水凸透镜”和光屏位于如图所示的位置时，光屏上呈现烛焰清晰的像。
（1） 实验前，应在光具座上调节烛焰、“水凸透镜”和光屏三者的中心大致在同一____上；
（2） 此时成的是倒立、放大的__像，生活中 ________（选填“照相机”“投影仪”或“放大镜”）成像特点与此相同；
（3） 小明想起老师说过应先测量“水凸透镜”的焦距，再探究成像规律，于是他将蜡烛和光屏均向__（选填“左”或“右”）移动，直至在光屏上找到一个倒立、等大的像时，测量物距，再用测量得出的物距除以2可以得出焦距；
（4） 若保持蜡烛和“水凸透镜”如图所示的位置不变，试图将焦距调整为，应缓慢调节“水透镜”的厚度，使其厚度____（选填“变小”“变大”或“不变”），同时前后移动光屏位置直至光屏上出现________________________________，此时折射光为平行光。
6．[2024贵州]如图所示，用焦距为的凸透镜、高度为的形光源、光屏和光具座等器材探究凸透镜成像大小的变化规律，通过测量像的高度反映像的大小。
（1） 若要测量光源在光屏上所成像的高度，还需要的测量工具是________。
（2） 将光源逐渐靠近凸透镜，移动光屏，三次成倒立实像的相关数据记录如下表。分析表中数据，可得出结论：凸透镜成实像时，物距变小，像距变__，像变__。
物高
实验次数 1 2 3
物距/ 30 20 15
像距/ 15 20 30
像高/ 3 6 12
（3） 继续移动光源至物距为时，发现无论如何移动光屏，均不能在光屏上成像，人眼应从____（选填“光源”或“光屏”）一侧透过凸透镜观察光源的像，此时____（选填“能”或“不能”）用（1）问中的测量工具直接测出观察到的像高。
（4） 若保持光源到光屏的距离为不变，仅移动凸透镜改变物距，则表中第____次实验的成像情况不能探究，理由是：__________________。
第4节 光学实验突破
1．（1） 从不同的方向都能看清实验的情景
（2） 反射角等于入射角
（3） B
2．（1） 虚
（2） 不能； 能
（3） 上
3．（1） 比较像与物的大小关系
（2） 不变
（3） 不能
4．（1） 相等； 相等
（2） 虚； 垂直
5．（1） 高度
（2） 实； 投影仪
（3） 左
（4） 变小； 与水凸透镜等大的圆形光斑
6．（1） 刻度尺
（2） 大； 大
（3） 光屏； 不能
（4） 2；
