第8节 电、磁学重点和难点突破（上）
一、电磁学作图题
1．[2024江苏常州]请在图中虚线框内画出开关和电灯的符号，并用笔画线代替导线将三孔插座接入电路。
2．[2024甘肃兰州]小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图中，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
开关
插孔
发光二极管
电阻
3．[2024广西河池模拟]如图所示电路中，请以笔画线代替导线补画电路，要求：当滑动变阻器滑片向左移动时，灯变亮；电压表测灯泡两端电压。

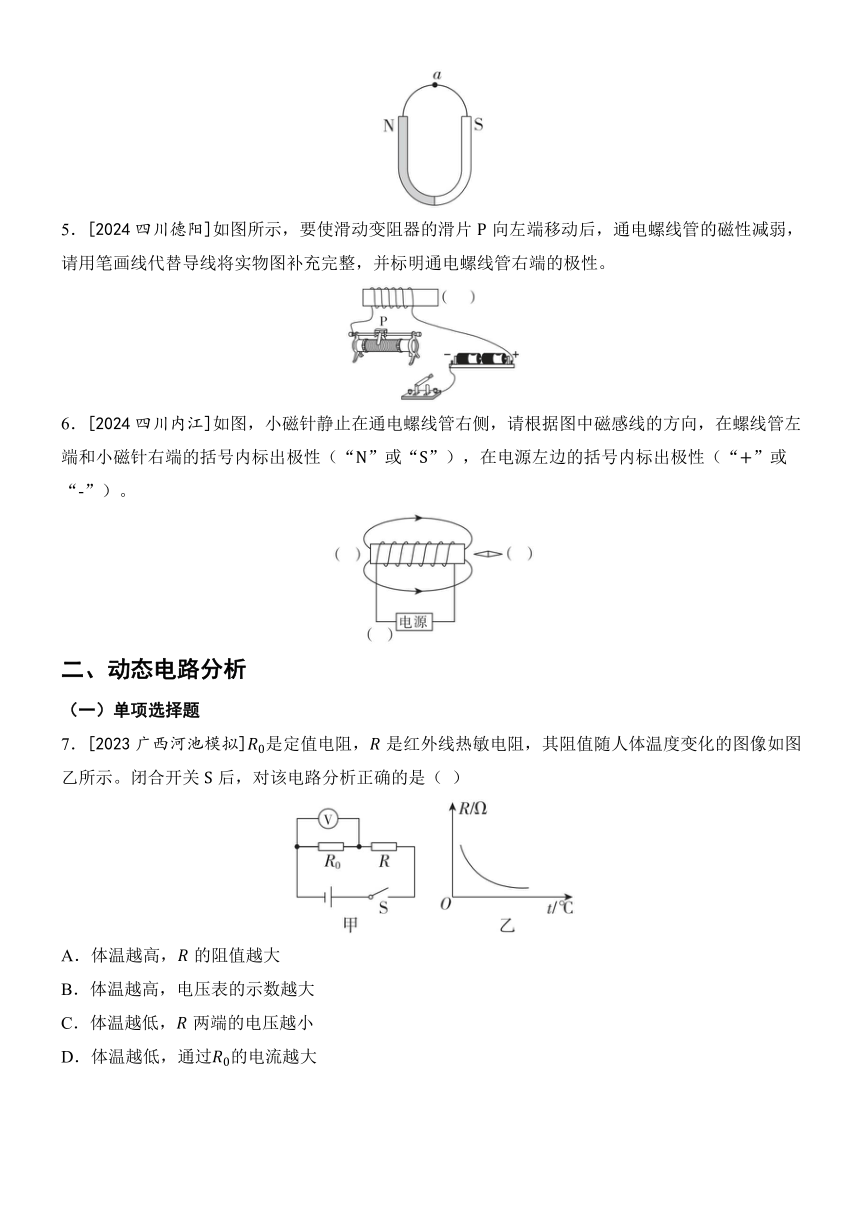

4．[2024广西玉林模拟]请在图中用箭头标出蹄形磁体点处的磁感线方向。
5．[2024四川德阳]如图所示，要使滑动变阻器的滑片向左端移动后，通电螺线管的磁性减弱，请用笔画线代替导线将实物图补充完整，并标明通电螺线管右端的极性。
6．[2024四川内江]如图，小磁针静止在通电螺线管右侧，请根据图中磁感线的方向，在螺线管左端和小磁针右端的括号内标出极性（“”或“”），在电源左边的括号内标出极性（“”或“-”）。
二、动态电路分析
（一）单项选择题
7．[2023广西河池模拟]是定值电阻，是红外线热敏电阻，其阻值随人体温度变化的图像如图乙所示。闭合开关后，对该电路分析正确的是（ ）
A．体温越高，的阻值越大
B．体温越高，电压表的示数越大
C．体温越低，两端的电压越小
D．体温越低，通过的电流越大

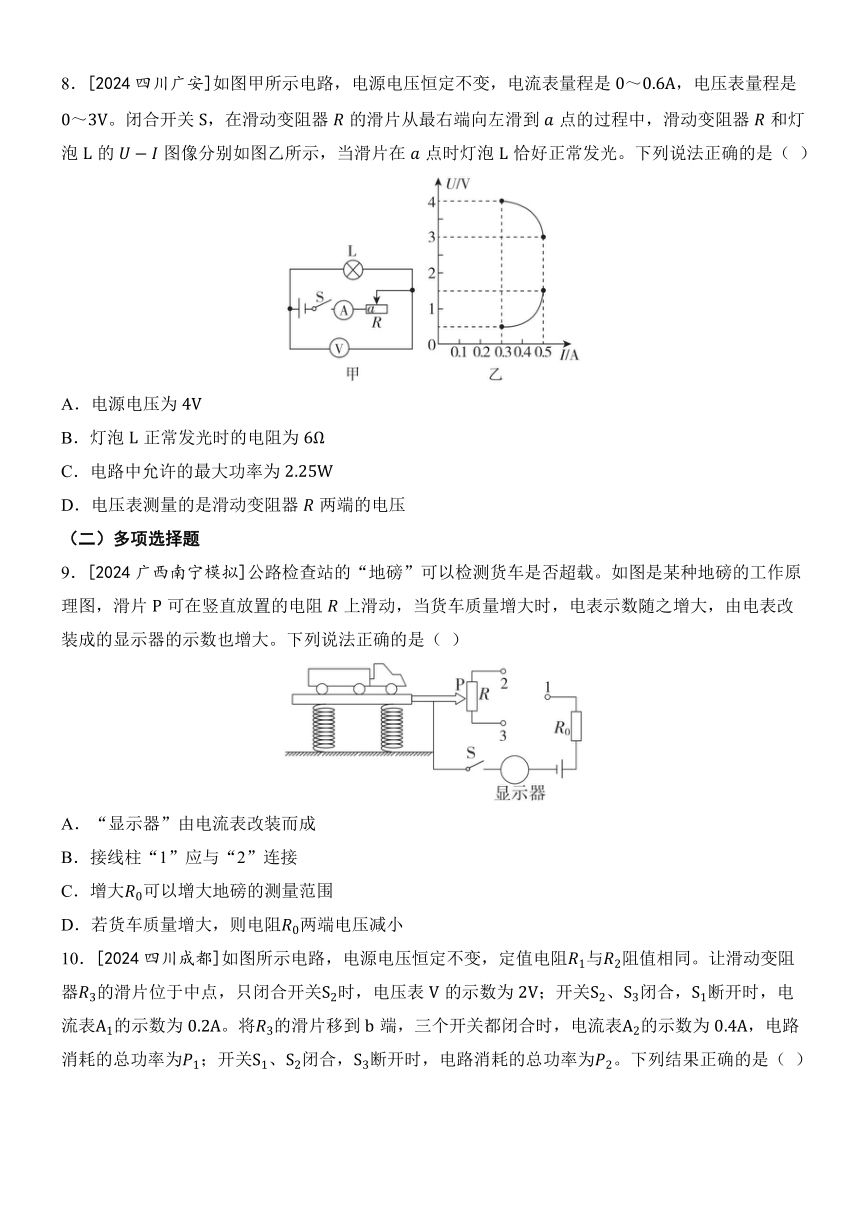

8．[2024四川广安]如图甲所示电路，电源电压恒定不变，电流表量程是，电压表量程是。闭合开关，在滑动变阻器的滑片从最右端向左滑到点的过程中，滑动变阻器和灯泡的图像分别如图乙所示，当滑片在点时灯泡恰好正常发光。下列说法正确的是（ ）
A．电源电压为
B．灯泡正常发光时的电阻为
C．电路中允许的最大功率为
D．电压表测量的是滑动变阻器两端的电压
（二）多项选择题
9．[2024广西南宁模拟]公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片可在竖直放置的电阻上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（ ）
A．“显示器”由电流表改装而成
B．接线柱“1”应与“2”连接
C．增大可以增大地磅的测量范围
D．若货车质量增大，则电阻两端电压减小

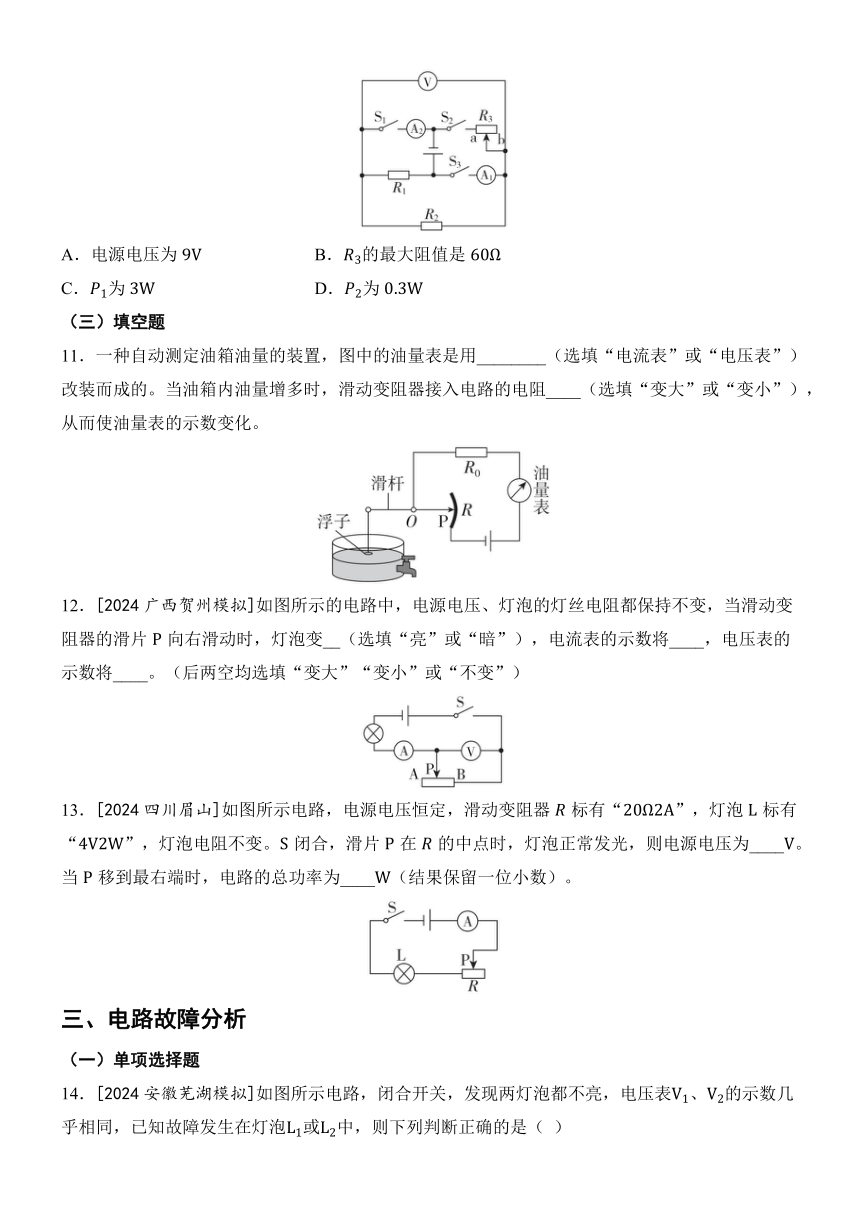

10．[2024四川成都]如图所示电路，电源电压恒定不变，定值电阻与阻值相同。让滑动变阻器的滑片位于中点，只闭合开关时，电压表的示数为；开关、闭合，断开时，电流表的示数为。将的滑片移到端，三个开关都闭合时，电流表的示数为，电路消耗的总功率为；开关、闭合，断开时，电路消耗的总功率为。下列结果正确的是（ ）
A．电源电压为 B．的最大阻值是
C．为 D．为
（三）填空题
11．一种自动测定油箱油量的装置，图中的油量表是用________（选填“电流表”或“电压表”）改装而成的。当油箱内油量增多时，滑动变阻器接入电路的电阻____（选填“变大”或“变小”），从而使油量表的示数变化。
12．[2024广西贺州模拟]如图所示的电路中，电源电压、灯泡的灯丝电阻都保持不变，当滑动变阻器的滑片向右滑动时，灯泡变__（选填“亮”或“暗”），电流表的示数将____，电压表的示数将____。（后两空均选填“变大”“变小”或“不变”）
13．[2024四川眉山]如图所示电路，电源电压恒定，滑动变阻器标有“”，灯泡标有“”，灯泡电阻不变。闭合，滑片在的中点时，灯泡正常发光，则电源电压为____。当移到最右端时，电路的总功率为____（结果保留一位小数）。
三、电路故障分析
（一）单项选择题
14．[2024安徽芜湖模拟]如图所示电路，闭合开关，发现两灯泡都不亮，电压表、的示数几乎相同，已知故障发生在灯泡或中，则下列判断正确的是（ ）
A．短路 B．断路 C．短路 D．断路
15．[2024广州]如图，某家庭电路的输电线甲、乙从右端进户。闭合开关，灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路 B．插座两孔短路
C．输电线甲、两点之间断路 D．输电线甲、两点之间断路
16．[2024四川凉山州模拟]如图所示电路，导线完好，闭合开关，灯泡不亮且两表均无示数，拆下之间的电压表，分别接、两点和、两点时，电压表均无示数，接、两点时电压表有示数，则可判定（ ）
A．变阻器断路 B．开关断路
C．灯泡短路 D．电流表断路
（二）填空题
17．[2024江苏常州模拟]小明用测电笔检查家庭电路，电路中画“×”处表示该处断路，开关闭合后，用测电笔测试电路中的点，测电笔氖管__（选填“会”或“不会”）发光。辨别零火线时要求流过人体的电流不超过，如果人体的电阻为 ，则测电笔配阻至少为________________ 。
18．[2024上海模拟]如图所示，电源电压恒为，闭合开关后只有一盏灯亮，若用电压表先后测得和两端的电压均为，则故障可能是______________，若用电压表先后测得____________和________两端的电压均为，则故障可能是短路。
第8节 电、磁学重点和难点突破（上）
一、电磁学作图题
1．
2．
3．
4．
5．
6．
二、动态电路分析
（一）单项选择题
7．B 8．C
（二）多项选择题
9．AC 10．BC
（三）填空题
11．电流表； 变小
12．亮； 变大； 变小
13．9； 2.9
三、电路故障分析
（一）单项选择题
14．B 15．D 16．B
（二）填空题
17．会；
18．短路； ；
