【中考考点基础练】模块2 电路分析 2025年中考物理总复习 （河北）（含答案）

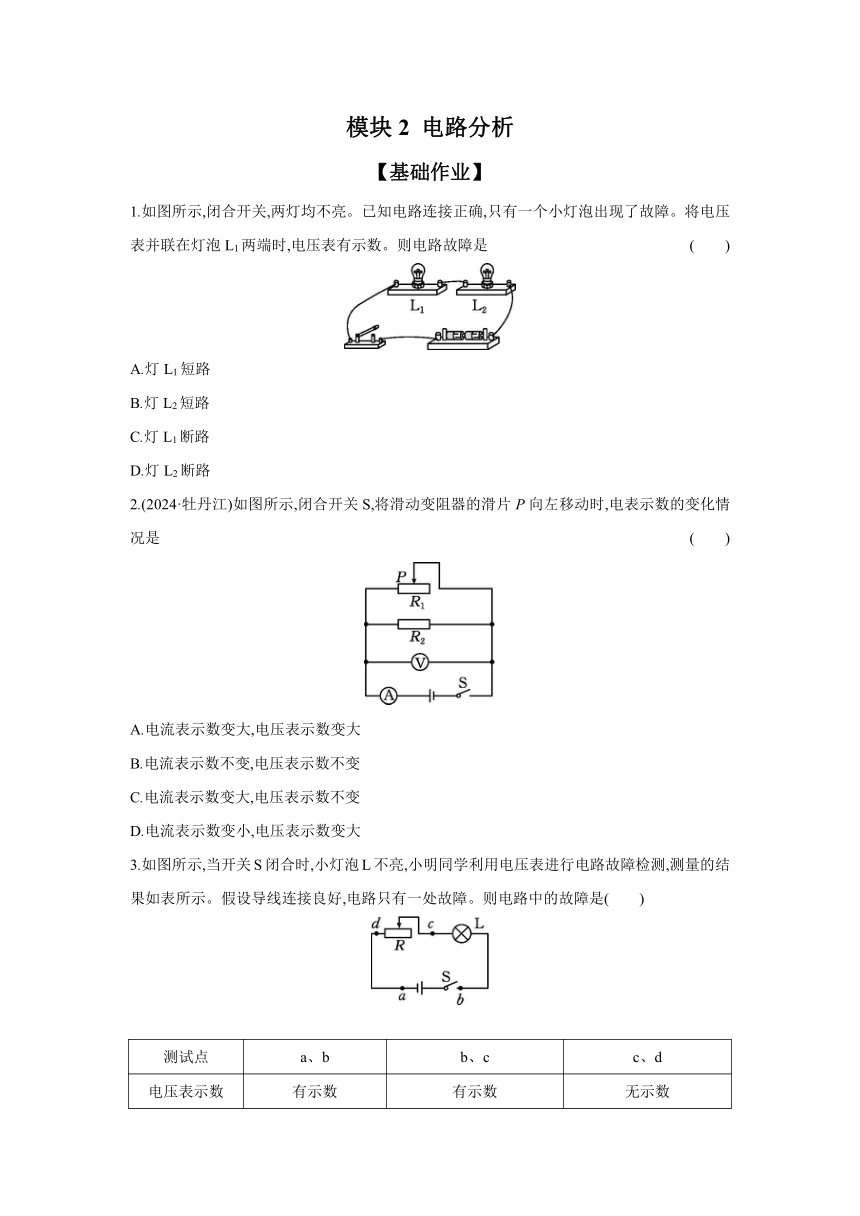

模块2 电路分析
【基础作业】
1.如图所示,闭合开关,两灯均不亮。已知电路连接正确,只有一个小灯泡出现了故障。将电压表并联在灯泡L1两端时,电压表有示数。则电路故障是 (　　)
A.灯L1短路
B.灯L2短路
C.灯L1断路
D.灯L2断路
2.(2024·牡丹江)如图所示,闭合开关S,将滑动变阻器的滑片P向左移动时,电表示数的变化情况是 (　　)
A.电流表示数变大,电压表示数变大
B.电流表示数不变,电压表示数不变
C.电流表示数变大,电压表示数不变
D.电流表示数变小,电压表示数变大
3.如图所示,当开关S闭合时,小灯泡L不亮,小明同学利用电压表进行电路故障检测,测量的结果如表所示。假设导线连接良好,电路只有一处故障。则电路中的故障是(　　)
测试点 a、b b、c c、d
电压表示数 有示数 有示数 无示数
A.开关S断路
B.小灯泡L断路
C.滑动变阻器R短路
D.滑动变阻器R断路

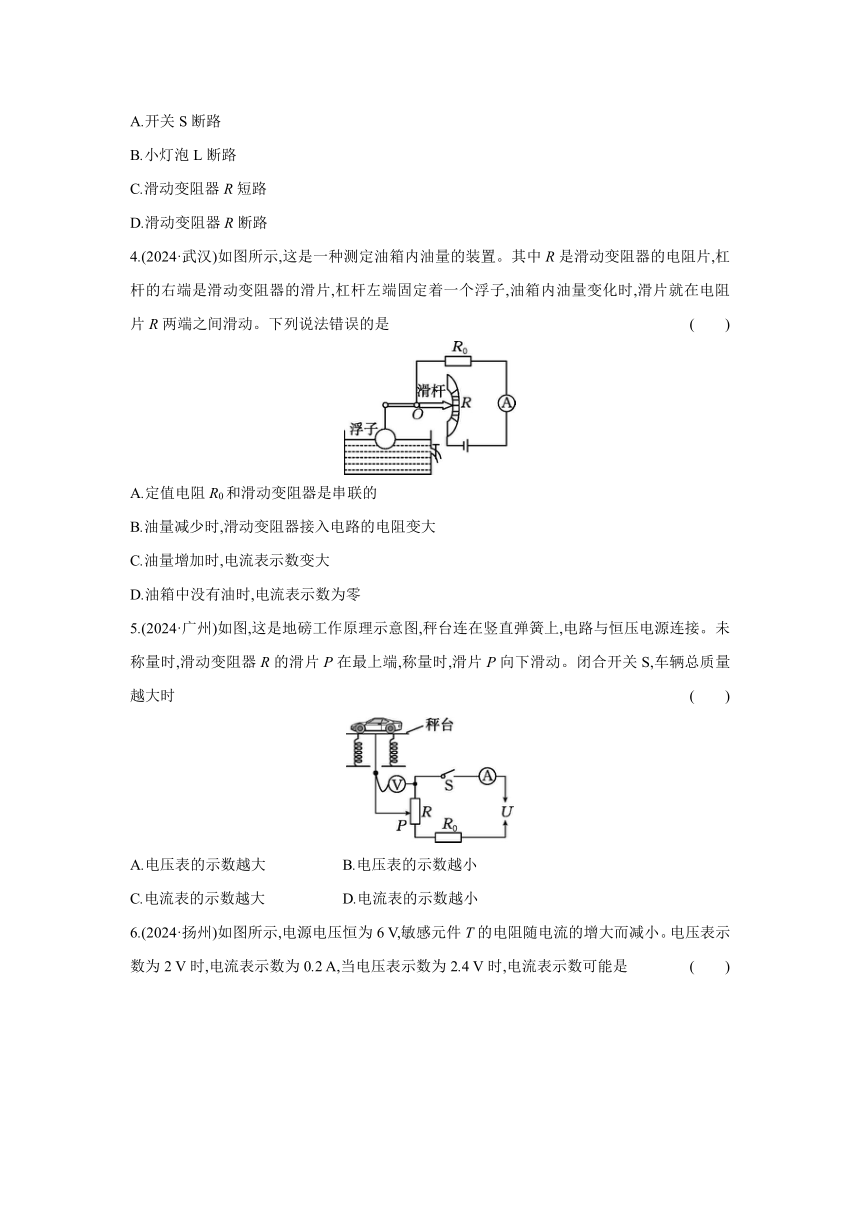

4.(2024·武汉)如图所示,这是一种测定油箱内油量的装置。其中R是滑动变阻器的电阻片,杠杆的右端是滑动变阻器的滑片,杠杆左端固定着一个浮子,油箱内油量变化时,滑片就在电阻片R两端之间滑动。下列说法错误的是 (　　)
A.定值电阻R0和滑动变阻器是串联的
B.油量减少时,滑动变阻器接入电路的电阻变大
C.油量增加时,电流表示数变大
D.油箱中没有油时,电流表示数为零
5.(2024·广州)如图,这是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时 (　　)
A.电压表的示数越大 B.电压表的示数越小
C.电流表的示数越大 D.电流表的示数越小

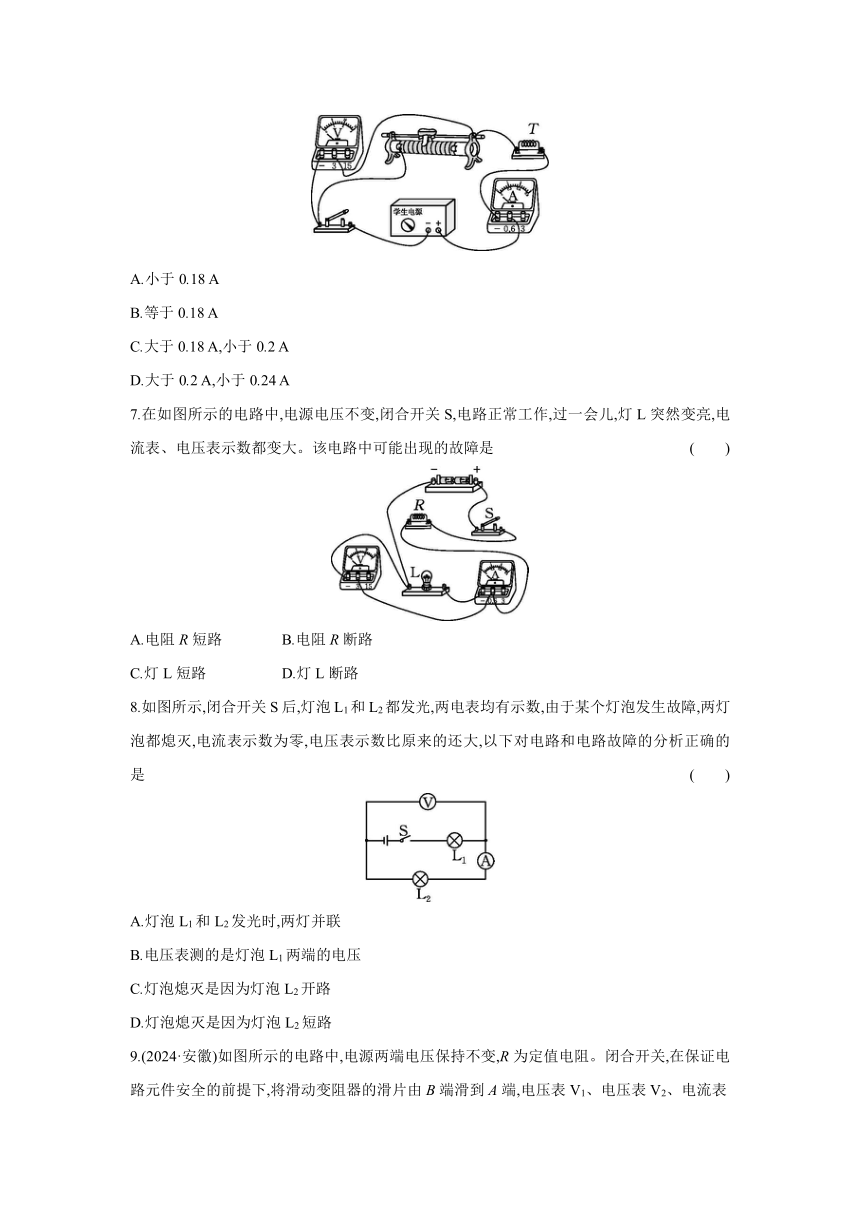

6.(2024·扬州)如图所示,电源电压恒为6 V,敏感元件T的电阻随电流的增大而减小。电压表示数为2 V时,电流表示数为0.2 A,当电压表示数为2.4 V时,电流表示数可能是 (　　)
A.小于0.18 A
B.等于0.18 A
C.大于0.18 A,小于0.2 A
D.大于0.2 A,小于0.24 A
7.在如图所示的电路中,电源电压不变,闭合开关S,电路正常工作,过一会儿,灯L突然变亮,电流表、电压表示数都变大。该电路中可能出现的故障是 (　　)
A.电阻R短路 B.电阻R断路
C.灯L短路 D.灯L断路
8.如图所示,闭合开关S后,灯泡L1和L2都发光,两电表均有示数,由于某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,电压表示数比原来的还大,以下对电路和电路故障的分析正确的是 (　　)
A.灯泡L1和L2发光时,两灯并联
B.电压表测的是灯泡L1两端的电压
C.灯泡熄灭是因为灯泡L2开路
D.灯泡熄灭是因为灯泡L2短路

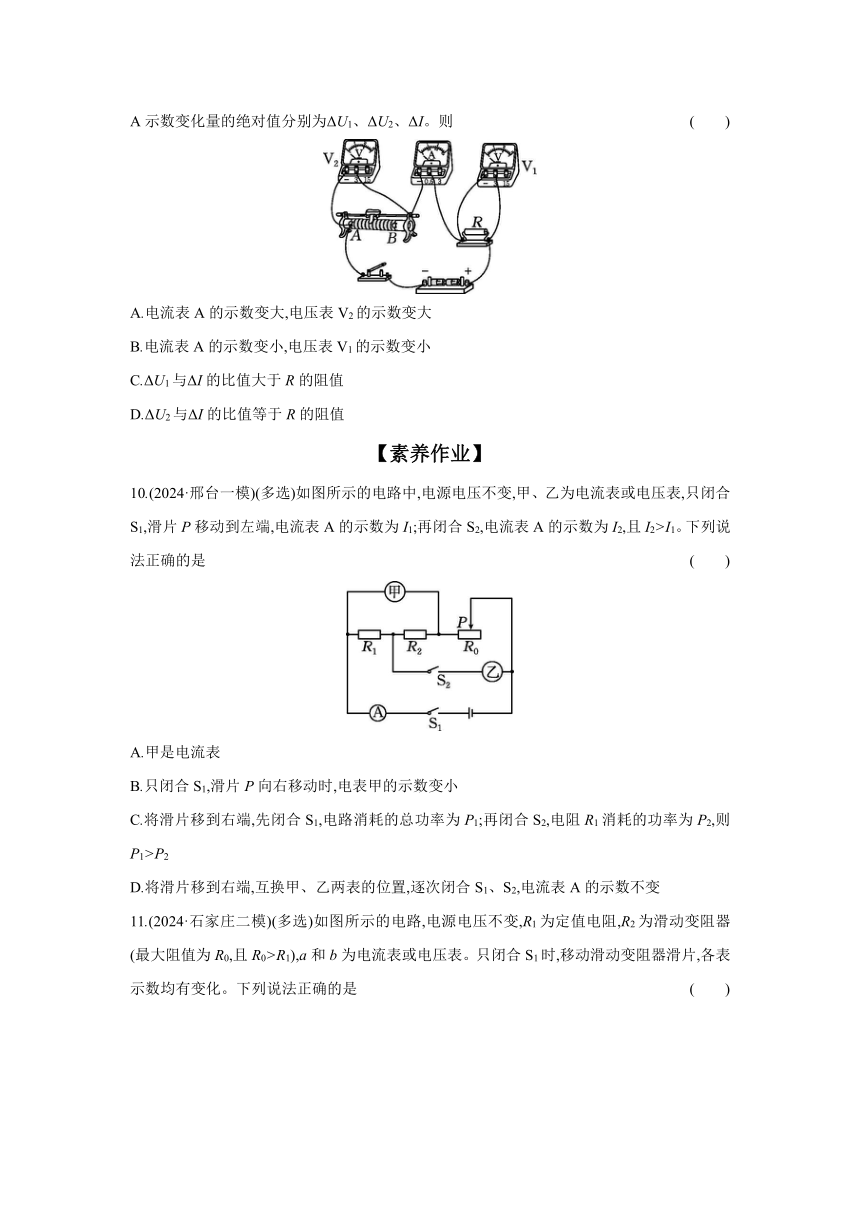

9.(2024·安徽)如图所示的电路中,电源两端电压保持不变,R为定值电阻。闭合开关,在保证电路元件安全的前提下,将滑动变阻器的滑片由B端滑到A端,电压表V1、电压表V2、电流表A示数变化量的绝对值分别为ΔU1、ΔU2、ΔI。则 (　　)
A.电流表A的示数变大,电压表V2的示数变大
B.电流表A的示数变小,电压表V1的示数变小
C.ΔU1与ΔI的比值大于R的阻值
D.ΔU2与ΔI的比值等于R的阻值
【素养作业】
10.(2024·邢台一模)(多选)如图所示的电路中,电源电压不变,甲、乙为电流表或电压表,只闭合S1,滑片P移动到左端,电流表A的示数为I1;再闭合S2,电流表A的示数为I2,且I2>I1。下列说法正确的是 (　　)
A.甲是电流表
B.只闭合S1,滑片P向右移动时,电表甲的示数变小
C.将滑片移到右端,先闭合S1,电路消耗的总功率为P1;再闭合S2,电阻R1消耗的功率为P2,则P1>P2
D.将滑片移到右端,互换甲、乙两表的位置,逐次闭合S1、S2,电流表A的示数不变
11.(2024·石家庄二模)(多选)如图所示的电路,电源电压不变,R1为定值电阻,R2为滑动变阻器(最大阻值为R0,且R0>R1),a和b为电流表或电压表。只闭合S1时,移动滑动变阻器滑片,各表示数均有变化。下列说法正确的是 (　　)
A.a为电流表,b为电压表
B.若只闭合开关S1,滑片P向右滑动,a和b两表示数均变小
C.若只闭合开关S1,滑片P向右滑动,b表与电流表A表示数比值变大,示数变化量比值不变
D.闭合S1、S3后,再闭合S2,电流表A的示数变大,电路的总功率最大
12.(2024·河北一模)(多选)如图所示的电路图,电源电压U恒定,两个阻值相等的电阻R1、R2,滑片P在中间位置,此时变阻器接入电路的阻值R=2R1。下列说法正确的是 (　　)
A.开关全闭合,A1与A2的示数之比为2∶3
B.开关全闭合,滑片P向右移动时,两个电流表示数均变小,电压表示数与电流表A1示数之比变大
C.开关全闭合,滑片P移动到右端时,电路总功率最小为
D.若将电流表A1换成电压表V1,只闭合开关S和S2,将滑片P向左移时,电压表V1示数变化量和电流表A2示数变化量的比值等于R1
参考答案
1.C　2.C　3.B　4.D　5.A
6.A　【解析】　由图可知,闭合开关,敏感元件T与滑动变阻器串联,电流表测量电路中的电流,电压表测量滑动变阻器两端的电压。电压表示数为2 V、电流表示数为0.2 A时,
敏感元件T两端的电压UT=U-U滑=6 V-2 V=4 V,
此时敏感元件T的电阻RT===20 Ω,
假设敏感元件T的阻值不变,当电压表示数为2.4 V时,
敏感元件T两端的电压UT'=U-U滑'=6 V-2.4 V=3.6 V,
则通过敏感元件T的电流I'===0.18 A,
由于敏感元件T的电阻随电流的增大而减小,即随电流的减小而增大,
所以实际上敏感元件T的电阻会大于20 Ω,
则当它两端的电压一定时,由欧姆定律可知,通过敏感元件T的电流会小于0.18 A,
即电流表的示数小于0.18 A,故A正确。
7.A　【解析】　由图知,电阻R、灯泡L串联,电压表测量灯泡两端的电压,电流表测量电路电流。
过一会儿,灯L突然变亮,电流表、电压表示数都变大,说明电路是接通的,没有断路故障,故B、D错误;
若灯L发生了短路,灯泡不能发光,电压表示数变为零,C不符合题意;若电阻R短路,此时电压表测量电源电压,其示数变大,电路中总电阻减小,电流增大,电流表示数增大,A符合题意。
8.C　【解析】　由图可知,开关闭合后,两个灯泡串联在电路中,电流表测量电路中的电流,电压表测量的是灯泡L2两端的电压,根据串联电路的电压特点可知,此时电压表示数要小于电源电压;
某个灯泡发生故障,两灯泡都熄灭,电流表示数为零,说明电路出现了断路现象;电压表示数比原来的还大,说明电压表与电源之间是接通的,即测量的是电源电压,所以故障是与电压表并联的灯泡L2断路。综上所述,C正确。
9.D　【解析】　由电路图可知,定值电阻R与滑动变阻器串联,电压表V1测R两端的电压,电压表V2测滑动变阻器两端的电压,电流表A测电路中的电流。闭合开关S,将滑片P由B端向A端滑动一段距离后,变阻器连入电路中的电阻变小,电路总电阻变小,由欧姆定律I=可知,总电流变大,即电流表示数变大;根据U=IR可知,R两端的电压变大,由串联电路电压的规律可知,滑动变阻器两端电压变小,即电压表V1示数变大,电压表V2示数变小,故A、B错误。因串联电路中总电压等于各分电压之和,所以两电压表示数变化量的绝对值相等,即ΔU1=ΔU2,所以ΔU1与ΔI的比值、ΔU2与ΔI的比值都等于R的阻值,故C错误,D正确。
10.BD　【解析】　只闭合S1,滑片P移动到左端,电流表示数为I1,若甲为电流表,则此时电源会被短路,故甲为电压表;甲接入电路中,若乙为电压表,再闭合S2,电路的总电阻不变,则电流表示数不变,不符合题意,故乙是电流表,故A错误。只闭合S1,电路为串联电路,电压表甲测量的是R1、R2两端的电压,滑片P向右移动时,滑动变阻器接入电路的阻值增大,根据欧姆定律可知,电路中的电流变小,根据U=IR可知,R1、R2两端的电压变小,电压表甲的示数变小,故B正确。将滑片移到右端,此时滑动变阻器接入电路的阻值最大,闭合S1,电路为串联电路,电路中总电阻最大;再闭合S2,R0与R2被短路,电路中只有R1,即电阻变小;由P=可知,电压不变,电阻减小,功率变大,即P111.ACD　【解析】　由题知,只闭合S1,随着滑片的移动,各电表均有示数变化,说明电路是通路,
只闭合S1时,随着滑片的移动,当b为电流表,a为电压表时,电路不是通路,与题意不符,所以,b电表应该是电压表,a电表只能是电流表,才符合题意,故A正确。只闭合S1,R2与R1串联,电压表测量滑动变阻器两端的电压,电流表测量电路的电流,滑片向右移时,滑动变阻器接入电路的电阻增大,电路总电阻增大,根据I=知,电路的电流减小,所以a的示数减小,根据串联电路分压原理可知,滑动变阻器两端电压增大,所以b的示数增大,故B错误;只闭合S1,R2与R1串联,滑片P向右滑动,滑动变阻器接入电路的电阻变大,b表与电流表A表示数之比等于滑动变阻器接入电路的电阻,所以b表与电流表A表示数之比变大;
由串联电路电压规律知,b表示数的变化量ΔU2=ΔU1=I1R1-I2R1=ΔIR1,所以示数变化量比值=R1,所以示数变化量比值不变,故C正确。闭合S1、S3后,滑动变阻器被短路,只有电阻R1接入电路,电流表A测量通过定值电阻R1的电流,再闭合S2,R1和小灯泡L并联,电流表A测量干路的电流,电流表A的示数变大,此时电路的总电阻最小,由P=知电路的总功率最大,故D正确。
12.BCD　【解析】　开关全闭合,三个电阻并联接入电路,电流表A1测通过R和R2的电流之和,电流表A2测干路电流,电压表测电源电压,并联电路各支路两端电压相等,并联电路干路电流等于各支路电流之和,
根据欧姆定律可得A1与A2的示数之比===,故A错误;开关全闭合,滑片P向右移动时,滑动变阻器接入电路的电阻变大,通过滑动变阻器的电流变小,根据并联电路电流规律可知两个电流表示数均变小,电压表示数不变,电压表示数与电流表A1示数之比变大,故B正确;开关全闭合,滑片P移动到右端时,变阻器接入电路的阻值为4R1,电路总功率最小为P=UI=U×++=U×++=,故C正确;将电流表A1换成电压表V1,只闭合开关S和S2,三个电阻串联接入电路,电压表V1测R和R1的电压之和,电压表V测R2两端的电压,电流表A2测通过电路的电流,将滑片P向左移时,滑动变阻器接入电路的电阻减小,根据串联分压原理可知电压表V1示数减小,根据串联电路电压规律可知电压表V示数增大,且两表示数变化量相同,根据欧姆定律可知电压表V示数变化量和电流表A2示数变化量的比值等于R2,所以电压表V1示数变化量和电流表A2示数变化量的比值等于R2,R1、R2阻值相等,故D正确。
