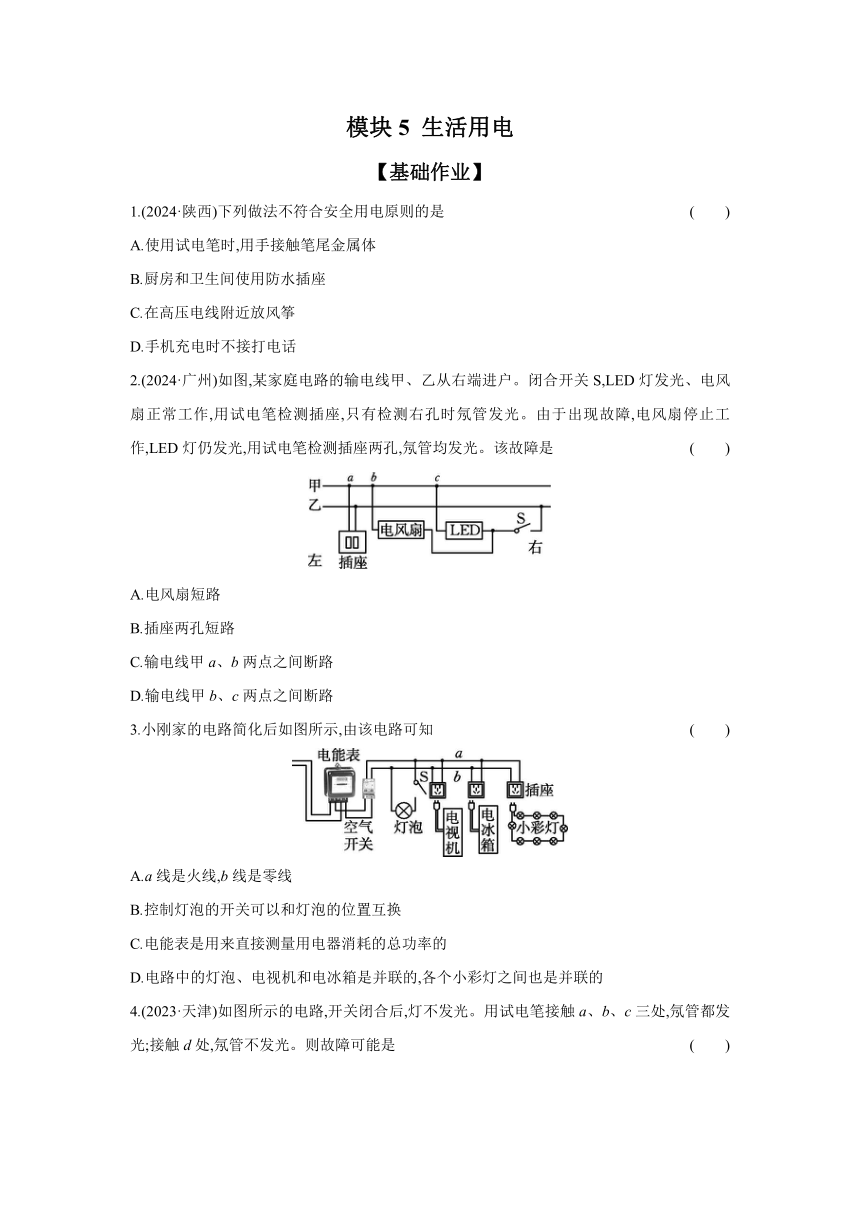

模块5 生活用电
【基础作业】
1.(2024·陕西)下列做法不符合安全用电原则的是 (　　)
A.使用试电笔时,用手接触笔尾金属体
B.厨房和卫生间使用防水插座
C.在高压电线附近放风筝
D.手机充电时不接打电话
2.(2024·广州)如图,某家庭电路的输电线甲、乙从右端进户。闭合开关S,LED灯发光、电风扇正常工作,用试电笔检测插座,只有检测右孔时氖管发光。由于出现故障,电风扇停止工作,LED灯仍发光,用试电笔检测插座两孔,氖管均发光。该故障是 (　　)
A.电风扇短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路
3.小刚家的电路简化后如图所示,由该电路可知 (　　)
A.a线是火线,b线是零线
B.控制灯泡的开关可以和灯泡的位置互换
C.电能表是用来直接测量用电器消耗的总功率的
D.电路中的灯泡、电视机和电冰箱是并联的,各个小彩灯之间也是并联的

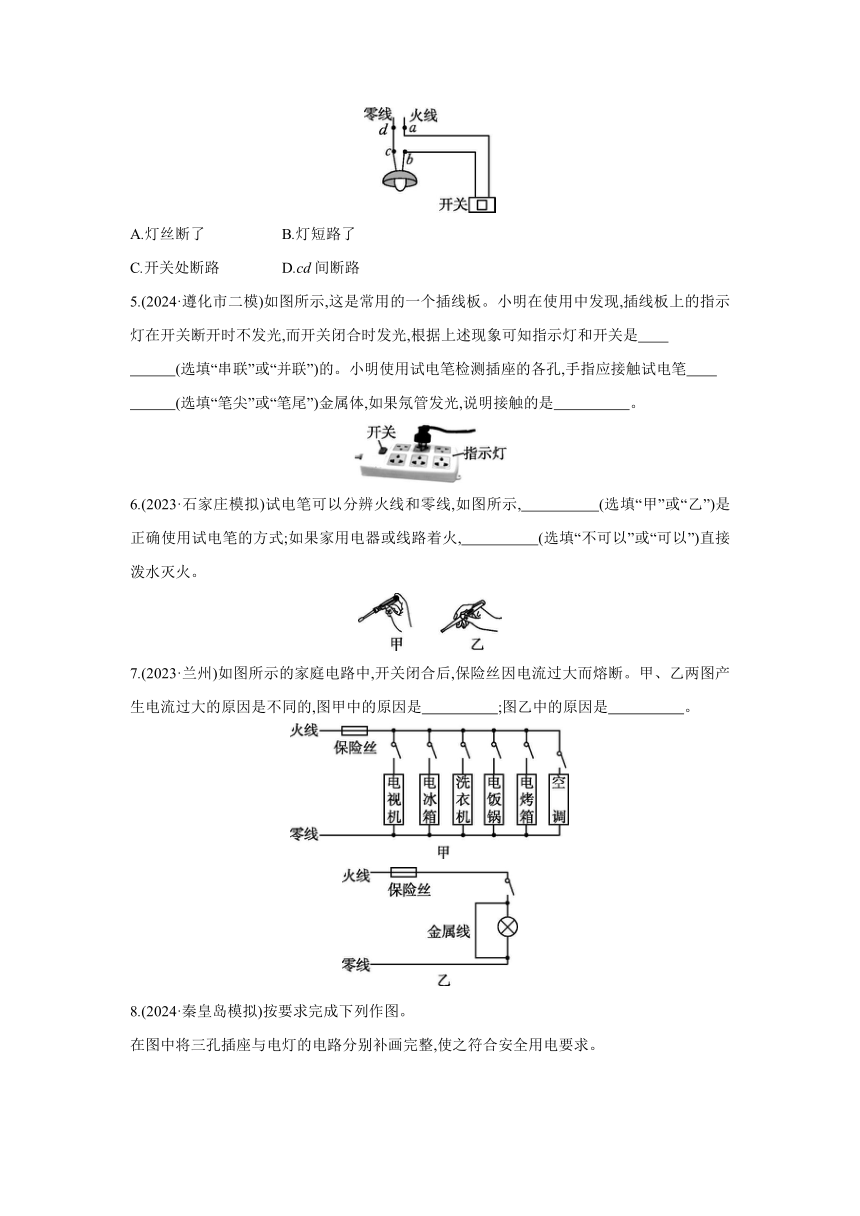

4.(2023·天津)如图所示的电路,开关闭合后,灯不发光。用试电笔接触a、b、c三处,氖管都发光;接触d处,氖管不发光。则故障可能是 (　　)
A.灯丝断了 B.灯短路了
C.开关处断路 D.cd间断路
5.(2024·遵化市二模)如图所示,这是常用的一个插线板。小明在使用中发现,插线板上的指示灯在开关断开时不发光,而开关闭合时发光,根据上述现象可知指示灯和开关是　　
　　　(选填“串联”或“并联”)的。小明使用试电笔检测插座的各孔,手指应接触试电笔　　
　　　(选填“笔尖”或“笔尾”)金属体,如果氖管发光,说明接触的是　　　　　。
6.(2023·石家庄模拟)试电笔可以分辨火线和零线,如图所示,　　　　　(选填“甲”或“乙”)是正确使用试电笔的方式;如果家用电器或线路着火,　　　　　(选填“不可以”或“可以”)直接泼水灭火。
7.(2023·兰州)如图所示的家庭电路中,开关闭合后,保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的,图甲中的原因是　　　　　;图乙中的原因是　　　　　。
8.(2024·秦皇岛模拟)按要求完成下列作图。
在图中将三孔插座与电灯的电路分别补画完整,使之符合安全用电要求。
【素养作业】
9.(2023·河南)图甲为一个带开关的插座,开关闭合时,插孔可以提供工作电压,请在图乙中将对应的电路连接完整,并符合安全用电原则。
10.(2024·唐山二模)安全用电,警钟长鸣。下列做法符合安全用电原则的是 (　　)
A.用湿手拔用电器的插头
B.电灯的开关接在零线和电灯之间
C.多个大功率用电器同时使用同一排插
D.使用试电笔时,手接触笔尾的金属部分
11.(2024·新疆)小琴家进户线上装有空气开关,当家庭电路中的总电流大于空气开关的额定电流时,空气开关会“跳闸”。小琴家空气开关的额定电流可能是 (　　)
A.63 mA
B.630 mA
C.63 A
D.630 A
12.(2024·河北模拟)将图中的开关、螺口灯泡和三孔插座正确地连入家庭电路中。
13.图甲为某款三孔插座。在符合安全用电原则下,请在图乙中用笔画线代替导线将该插座接入家庭电路中。
参考答案
1.C　2.D　3.A　4.D
5.串联　笔尾　火线　6.甲　不可以　7.用电器的总功率过大　短路
8.如图所示:
9.如图所示:
【解析】　三孔插座的接法:上孔接地线,左孔接零线,右孔接火线;为了用电的安全,开关接在右孔与火线之间,如答图所示。
10.D
11.C　【解析】　进户线上的空气开关保证了家庭电路的安全,即出现短路或者电流过大时会跳闸。家用电器中,空调、电热水器、电饭煲等功率均为1000 W以上,对应的电流值I===4.5 A,故空气开关的额定电流不可能小于这个值,故排除A和B;而家里用电器全部接入也很难有达到上百安的情况,故排除D。
12.如图所示:
13.如图所示:
