第30课时 电路设计专题
A组——基础题

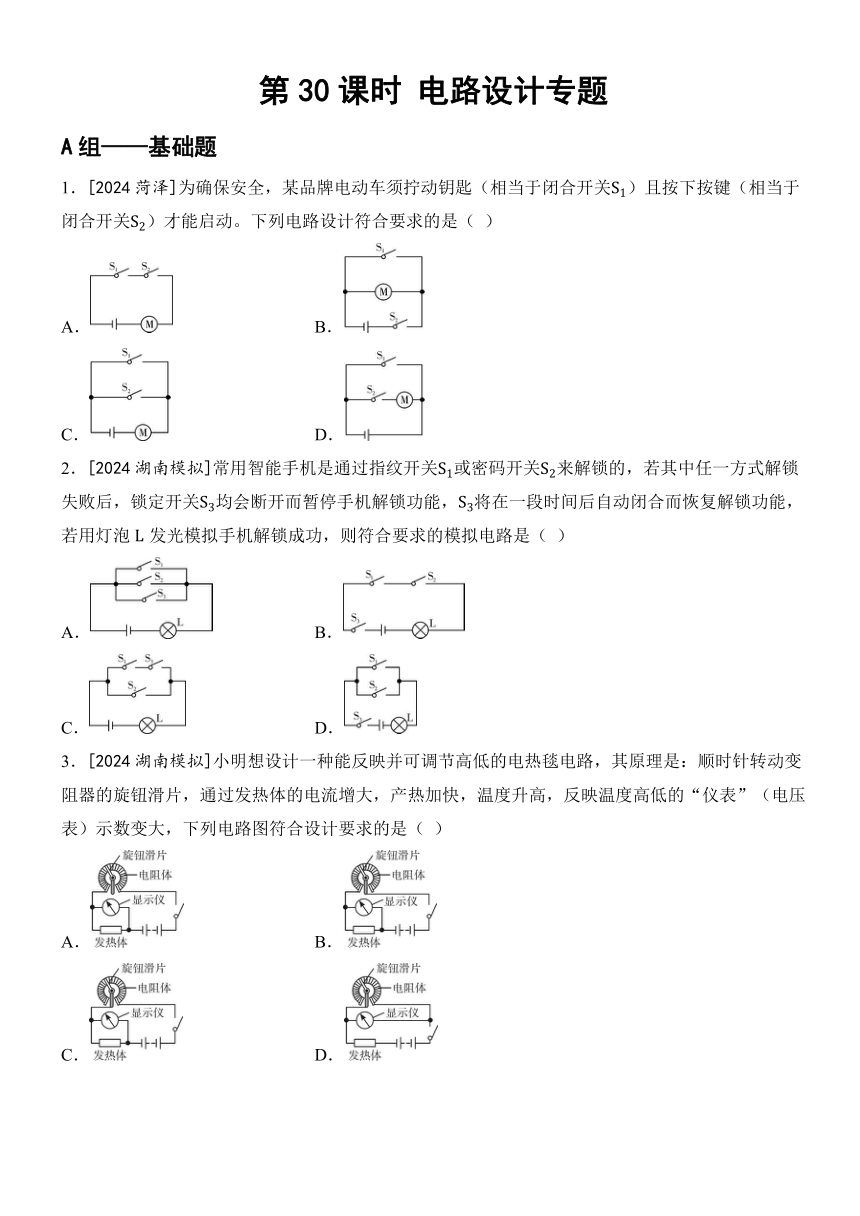

1．[2024菏泽]为确保安全，某品牌电动车须拧动钥匙（相当于闭合开关）且按下按键（相当于闭合开关）才能启动。下列电路设计符合要求的是（ ）
A． B．
C． D．
2．[2024湖南模拟]常用智能手机是通过指纹开关或密码开关来解锁的，若其中任一方式解锁失败后，锁定开关均会断开而暂停手机解锁功能，将在一段时间后自动闭合而恢复解锁功能，若用灯泡发光模拟手机解锁成功，则符合要求的模拟电路是（ ）
A． B．
C． D．
3．[2024湖南模拟]小明想设计一种能反映并可调节高低的电热毯电路，其原理是：顺时针转动变阻器的旋钮滑片，通过发热体的电流增大，产热加快，温度升高，反映温度高低的“仪表”（电压表）示数变大，下列电路图符合设计要求的是（ ）
A． B．
C． D．

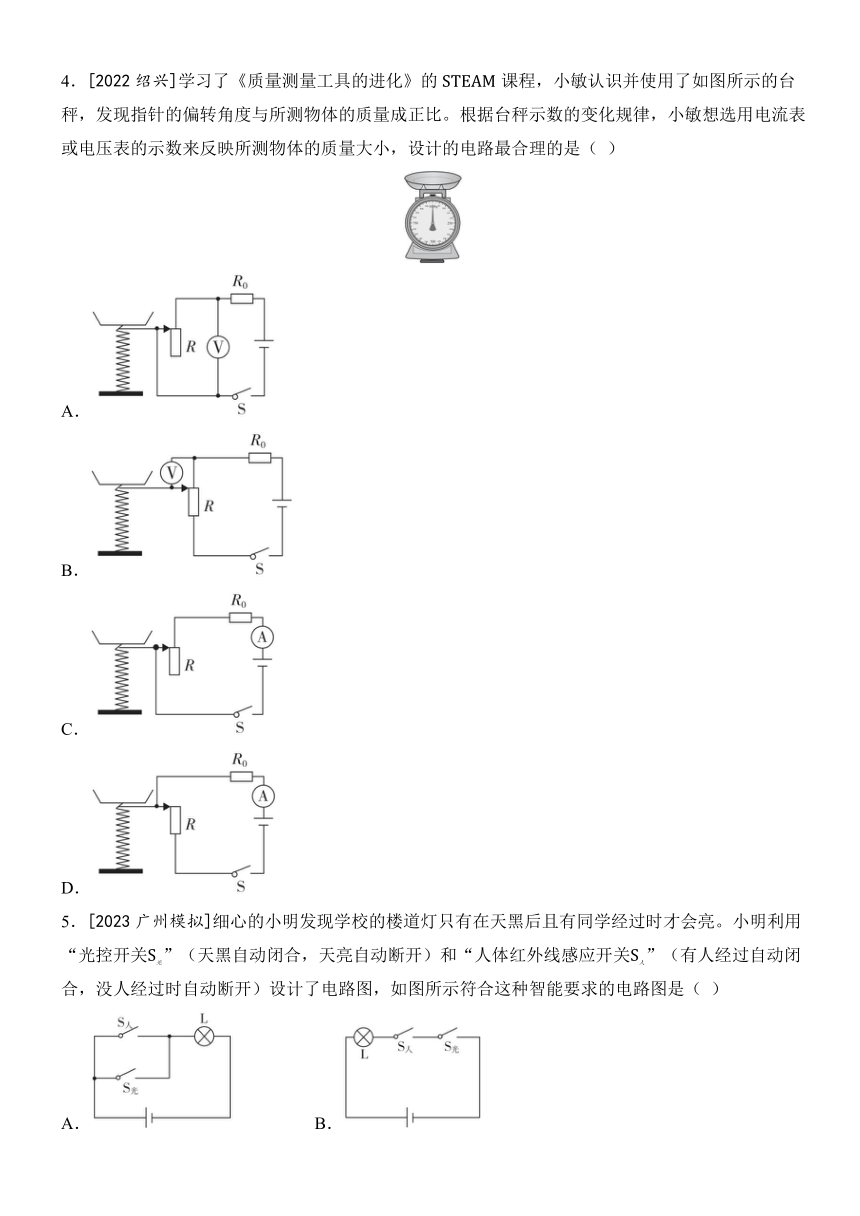

4．[2022绍兴]学习了《质量测量工具的进化》的课程，小敏认识并使用了如图所示的台秤，发现指针的偏转角度与所测物体的质量成正比。根据台秤示数的变化规律，小敏想选用电流表或电压表的示数来反映所测物体的质量大小，设计的电路最合理的是（ ）
A．
B．
C．
D．
5．[2023广州模拟]细心的小明发现学校的楼道灯只有在天黑后且有同学经过时才会亮。小明利用“光控开关”（天黑自动闭合，天亮自动断开）和“人体红外线感应开关”（有人经过自动闭合，没人经过时自动断开）设计了电路图，如图所示符合这种智能要求的电路图是（ ）
A． B．
C． D．
B组——中档题

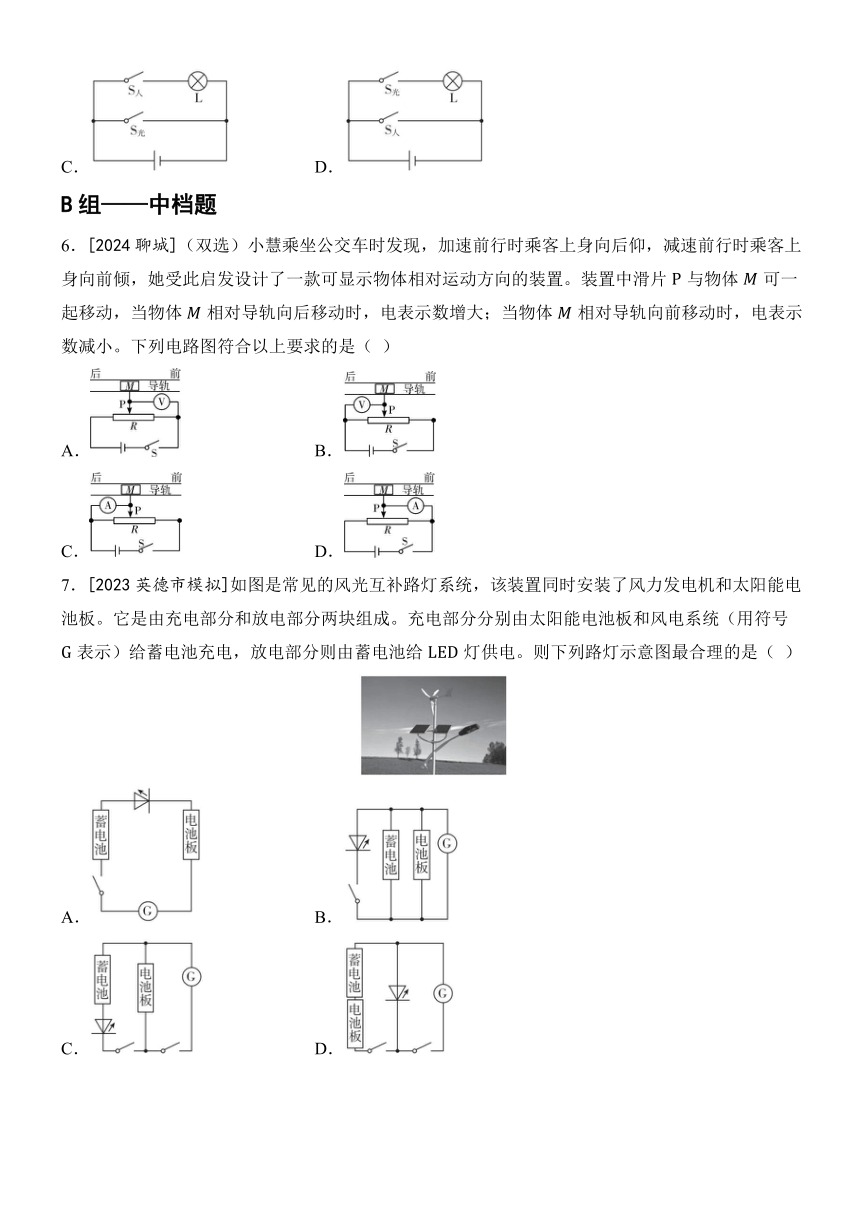

6．[2024聊城]（双选）小慧乘坐公交车时发现，加速前行时乘客上身向后仰，减速前行时乘客上身向前倾，她受此启发设计了一款可显示物体相对运动方向的装置。装置中滑片与物体可一起移动，当物体相对导轨向后移动时，电表示数增大；当物体相对导轨向前移动时，电表示数减小。下列电路图符合以上要求的是（ ）
A． B．
C． D．
7．[2023英德市模拟]如图是常见的风光互补路灯系统，该装置同时安装了风力发电机和太阳能电池板。它是由充电部分和放电部分两块组成。充电部分分别由太阳能电池板和风电系统（用符号表示）给蓄电池充电，放电部分则由蓄电池给灯供电。则下列路灯示意图最合理的是（ ）
A． B．
C． D．
8．小江设计了一款有倒退功能的电动车，要求通过开关，改变通过电动机的电流方向，从而控制电动机的转向来实现车辆前进和后退；旋钮绕点顺时针转动后电流变大，电动机转速变快使车辆加速。以下电路设计符合要求的是（ ）
A． B．
C． D．
9．[2023延边州模拟]如图为自动感应干手器，其电动机正常工作电压为，当手处于红外线感应范围内时，自动感应开关会闭合，它就正常工作，将手烘干。下列电路图符合上述要求的是（ ）
A． B．
C． D．
C组——提升题
10．电加热眼罩对缓解眼疲劳有一定效果。小金阅读了某款市场上的电加热眼罩开关的外观说明（如图），设计了开关控制电路，通过“手动金属旋转滑片”连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片能起到开关通断的作用，且不能出现短路；②滑片顺时针旋转时电流表的示数增大（即升温）。下列符合以上设计要求的电路是（ ）
A． B．
C． D．
第30课时 电路设计专题
A组——基础题
1．A 2．D 3．C 4．B 5．B
B组——中档题
6．AD 7．B 8．B 9．D
C组——提升题
10．C
