九年级第一学期物理人教版第十七章《欧姆定律》单元练习卷（含解析）

九年级第一学期物理人教版第十七章《欧姆定律》单元练习卷
学校:___________姓名：___________班级：___________考号：___________
一、单选题
1．关于电流、电压和电阻，下列说法正确的是（　　）
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．通过导体的电流越小，说明导体的电阻越大
2．在探究“电流与电阻的关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将5Ω的电阻接入R所在位置时，调节滑动变阻器，使电压表的示数为2V，再分别用10Ω、20Ω的电阻替换的5Ω电阻进行实验，下列说法正确的是（　　）
A．此实验中滑动变阻器的作用是改变R两端的电压
B．更换定值电阻时，开关可以不断开
C．用10Ω的电阻替换5Ω电阻时，滑片位置不动，电压表的示数大于2V
D．用10Ω的电阻代替5Ω电阻实验时，为达到实验目的应调节滑片向左移动
3．在如图所示的图象中，能正确反映物理量之间关系的是（ ）
A．甲图：定值电阻与它两端电压的关系 B．乙图：定值电阻与通过它的电流的关系
C．丙图：电压一定时，电流与电阻的关系 D．丁图：电阻一定时，电流与电压的关系

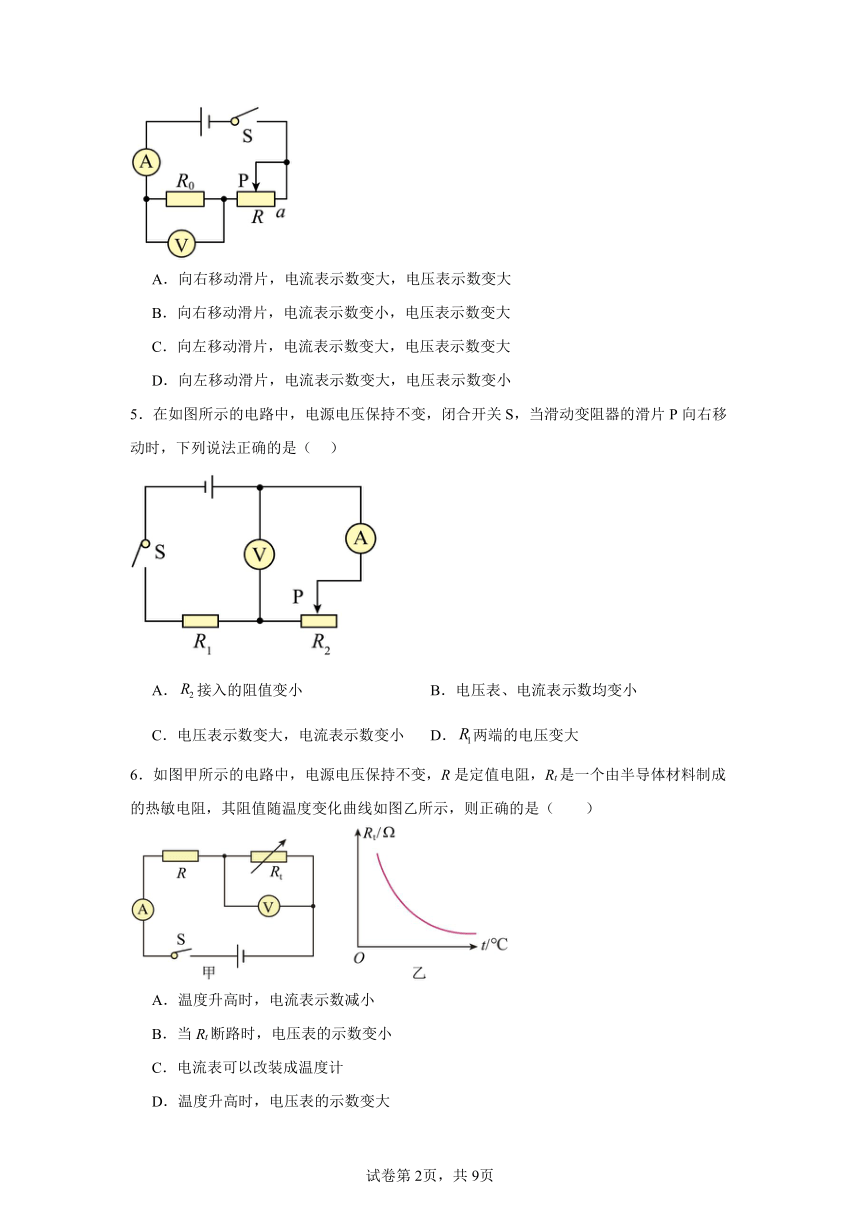

4．如图所示电路，电源电压保持不变，为定值电阻。闭合开关S移动滑片P，下列说法正确的是（ ）
A．向右移动滑片，电流表示数变大，电压表示数变大
B．向右移动滑片，电流表示数变小，电压表示数变大
C．向左移动滑片，电流表示数变大，电压表示数变大
D．向左移动滑片，电流表示数变大，电压表示数变小
5．在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A．接入的阻值变小 B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小 D．两端的电压变大
6．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示，则正确的是（　　）
A．温度升高时，电流表示数减小
B．当Rt断路时，电压表的示数变小
C．电流表可以改装成温度计
D．温度升高时，电压表的示数变大

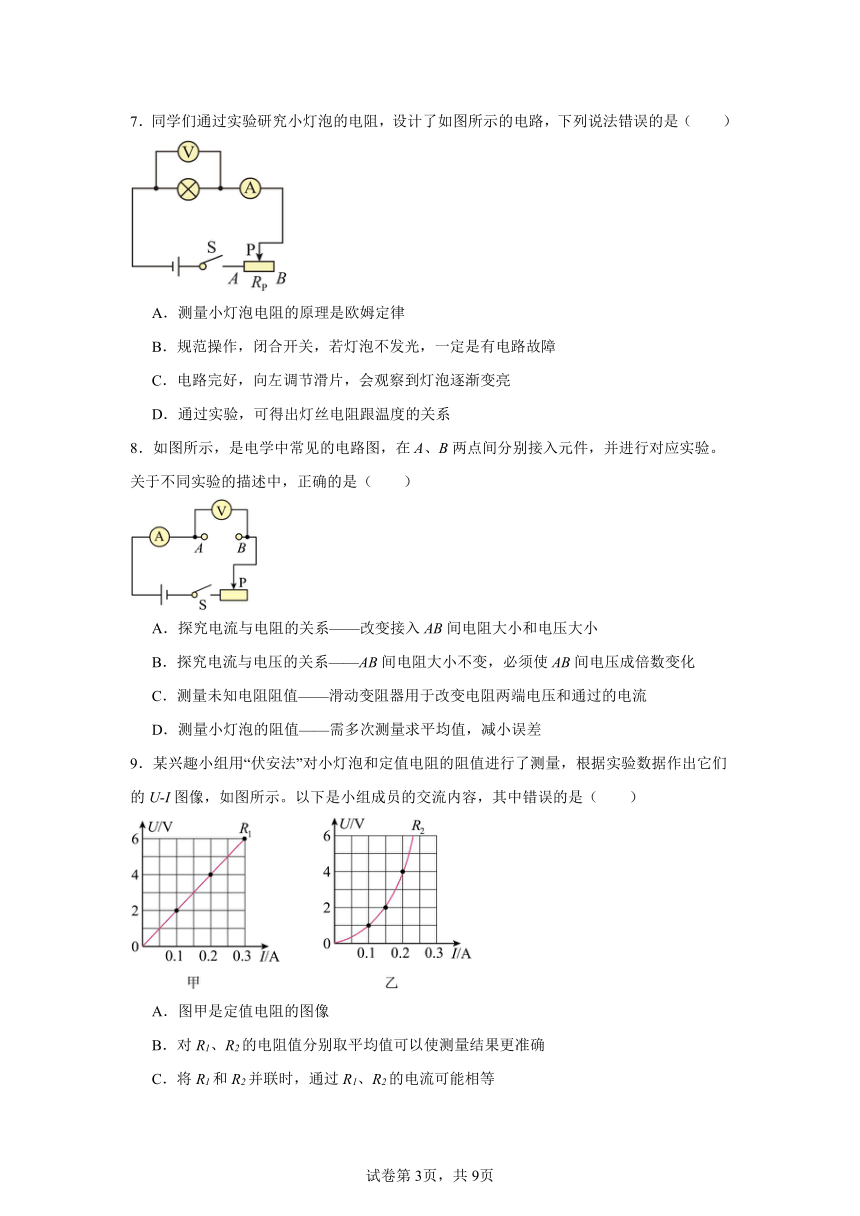

7．同学们通过实验研究小灯泡的电阻，设计了如图所示的电路，下列说法错误的是（　　）
A．测量小灯泡电阻的原理是欧姆定律
B．规范操作，闭合开关，若灯泡不发光，一定是有电路故障
C．电路完好，向左调节滑片，会观察到灯泡逐渐变亮
D．通过实验，可得出灯丝电阻跟温度的关系
8．如图所示，是电学中常见的电路图，在A、B两点间分别接入元件，并进行对应实验。关于不同实验的描述中，正确的是（　　）
A．探究电流与电阻的关系——改变接入AB间电阻大小和电压大小
B．探究电流与电压的关系——AB间电阻大小不变，必须使AB间电压成倍数变化
C．测量未知电阻阻值——滑动变阻器用于改变电阻两端电压和通过的电流
D．测量小灯泡的阻值——需多次测量求平均值，减小误差
9．某兴趣小组用“伏安法”对小灯泡和定值电阻的阻值进行了测量，根据实验数据作出它们的U-I图像，如图所示。以下是小组成员的交流内容，其中错误的是（　　）
A．图甲是定值电阻的图像
B．对R1、R2的电阻值分别取平均值可以使测量结果更准确
C．将R1和R2并联时，通过R1、R2的电流可能相等
D．将R1和R2串联接在5V的电源两端，R1、R2的电阻之比为3∶2
10．如图所示电路，电源电压恒定。当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，电压表和示数的变化量分别为，，电流表示数的变化量为。下列说法正确的是（　　）
A．电流表示数逐渐变小，电压表和示数均变大
B．
C．电压表和示数的差值逐渐变大
D．数值将会发生变化
11．如图，AB为铅笔芯，其电阻与长度成正比，c为铅笔芯的中点，在滑片P从c向左端滑动过程中，下列说法正确的是（ ）
A．电压表示数在增大 B．示数变化量大于示数变化量
C．电路的总电阻逐渐增大 D．的示数同时增加
12．如图甲所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，电阻、的关系图像如图乙。则下列判断正确的是（　　）
A．图线A是电阻的关系图像 B．电源电压是
C．当滑片P位于滑动变阻器中点时，电流表示数为 D．滑动变阻器的最大阻值为
二、填空题
13．某同学利用如图所示的电路“探究电流与电压和电阻的关系”。实验开始时，滑动变阻器的作用是 。在“探究通过导体的电流与导体两端电压”关系时，应保持 不变；移动滑动变阻器的滑片到不同位置时，电压表的示数与电流表的示数之比 （填“变大”或“变小”或“不变”）。
14．在探究“研究电流与电阻的关系”时，实验中要控制 两端的电压不变，改变的是 。所以需要在电路中串联 ，通过调节滑动变速器，保持电阻两端的电压不变。画出实验电路图 。
15．如图所示的电路，电源电压为3V且保持不变，、为定值电阻，其中。当只闭合开关时，电流表示数为 A；再闭合开关时，电流表的示数变化了0.2A，则的阻值是 。
16．在如图所示的电路中，已知两电阻的阻值之比R1∶R2＝2∶3，电源电压为10V。闭合开关S，通过两电阻的电流之比I1∶I2＝ ，两电阻两端的电压之比U1∶U2＝ ，电压表的示数为 V。
17．如图所示，小莉同学用“伏安法”测正常工作电压为2.5V的小灯泡正常发光时的电阻。闭合开关，将滑动变阻器的滑片移动到如图所示的位置时，电压表示数为2.8V，这时应将滑动变阻器的滑片向 （选填“左”或“右”）适当移动。当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡正常发光时的电阻是 Ω。
18．两个滑动变阻器铭牌上分别标有“，”和“，”字样，若仅将它们以某种连接方式接入电源电压为的电路中，并移动变阻器滑片的位置，总电阻的最大值为 ；若仅将它们以某种连接方式接入电源电压为的电路中，并移动变阻器滑片的位置，总电流的最大值为 。
三、作图题
19．(1)请根据图中所示的实物图，在虚线框中画出对应的电路图。
(2)现有三个定值电阻、和，它们之间的大小关系是。如图中已经画出了通过定值电阻的电流随其两端电压变化的图像，请你在图中分别画出定值电阻与的电流随电压变化的大致图像，并标上对应的字母。
(3)如图，请在电路中的“”中填入电流表或电压表的符号，构成并联电路。
四、实验题
20．在探究“电流与电阻的关系”实验中所选器材有：滑动变阻器、开关、电源各一个，电流表、电压表各一块，四个定值电阻（5Ω、10Ω、15Ω、20Ω），导线若干。
（1）小明连接了如图甲所示的实物电路。连接电路时，开关应处于 状态。闭合开关前，滑动变阻器的滑片P应滑到 （选填“A”或“B”）端。
（2）小明将5Ω电阻连入电路，闭合开关，移动滑动变阻器的滑片在适当位置，记下此时电流表的示数；小明继续实验，将5Ω电阻换成10Ω电阻后，闭合开关，此时滑片应向 （选填“A”或“B”）端移动，眼睛同时观察 （选填“电流表”或“电压表”）示数直至达到实验目的。
（3）小明根据实验数据绘制了I-R的图像，如图丙所示。由图丙可知小明在“探究电流与电阻的关系”的过程中电压表示数为 V。由丙图像可以得到的实验结论是： 。
电阻R/Ω 10
电压U/V 2 3 4 5 6
电流I/A 0.2 0.3 0.4 0.5 0.6
【拓展】小明又利用上述器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了上表中。分析可知，小明使用的变阻器的最大阻值为 Ω。
21．为探究“电流与电压和电阻的关系”，小明设计了如图甲所示的电路。已知电源电压为6V保持不变，所给的定值电阻的阻值分别为 10Ω、20Ω、30Ω、40Ω。
(1)连接电路时，开关应处于断开状态，滑动变阻器的滑片P应置于其阻值最 （选填“大”或 “小”）值处；
(2)闭合开关后，小明调节滑片P，当电流表指针在如图乙所示位置时，其示数为 A；
(3)小明继续调节滑片P，得到了多组电流和电压的数据，分析数据他得出了“电流与电压成正比”这个 结论，你认为这个结论完整吗？结论成立的条件是 ；
(4)接着小明又探究“电流与电阻的关系”，保持定值电阻两端的电压恒为2V。实验中，他们将10Ω的定值电阻换成20Ω的定值电阻后，同时应将滑动变阻器的滑片P向 （选填“a”或“b）”端移动到适当位置；
(5)为了使所给的四个定值电阻都能进行实验，滑动变阻器的最大阻值至少应为 Ω。
五、计算题
22．电源电压为10V且保持不变，电阻的组值为5Ω。当开关S闭合时，电流表的示数为0.5A，求：
(1)电压表的示数。
(2)电阻的阻值。
23．如图所示的电路中，电源电压为4.5V且不变，的阻值为30Ω，闭合开关后，电流表的示数为0.1A，求：
(1)通过的电流；
(2)电压表的示数；
(3)电阻的阻值。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
题号 1 2 3 4 5 6 7 8 9 10
答案 C C D C C C B C B C
题号 11 12
答案 B D
1．C
【详解】A．电荷的定向移动形成电流，电荷可以是正电荷、也可以是负电荷，故A错误；
B．电路中有电流的条件是有电压，且电路是通路，故B错误；
C．电压是形成电流的原因，即电压使自由电荷发生定向移动形成电流，故C正确；
D．当导体两端电压一定时，通过导体的电流越小，说明导体的电阻越大，故D错误。
故选C。
2．C
【详解】A．在探究“电流与电阻关系”时，要控制电阻的电压不变，故此实验中滑动变阻器的作用除了保护电路以外，还有控制R两端的电压不变，故A错误；
B．更换定值电阻时，为保护电路，开关应处于断开状态，故B错误；
CD．根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大，即电压表的示数大于2V，探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，故C正确，D错误。
故选C。
3．D
【详解】AB．定值电阻的阻值大小不随其两端电压及通过它的电流而改变，故AB不符合题意；
C．当电压一定时，通过导体的电流与电阻成反比，故C不符合题意；
D．当电阻一定时，电流与电压成正比，故D符合题意。
故选D。
4．C
【详解】由题图可知，两电阻串联，电流表测的是电路电流，电压表测的是R0的两端电压。
AB．向右移动滑片，变阻器连入电路的电阻变大，电路的总电阻变大，根据欧姆定律可知，电路电流变小，电流表示数变小，R0的两端电压变小，电压表示数变小，故AB错误；
CD．向左移动滑片，变阻器连入电路的电阻变小，电路的总电阻变小，根据欧姆定律可知，电路电流变大，电流表示数变大，R0的两端电压变大，电压表示数变大，故C正确，D错误。
故选C。
5．C
【详解】分析电路可知，闭合开关S，、串联，电流表测电路电流，电压表测电压。当滑动变阻器的滑片P向右移动时，接入的阻值变大，则总电阻变大，根据，电流表示数变小；根据，两端的电压变小，根据串联分压规律，电压表示数变大。故C正确，ABD错误。
故选C。
6．C
【详解】AD．由图甲可知：电阻R和Rt串联，电压表测量Rt两端的电压，电流表测量电路中的电流，由图乙知，Rt阻值随着温度的升高而降低，当温度升高时，Rt阻值减小，由串联电路分压可知，热敏电阻两端的电压减小，即此时电压表示数变小；由串联电路电阻规律可知，电路的总电阻减小，由可知，电路中的电流增大，即此时电流表示数增大，故AD错误；
B．当Rt断路时，电压表串联在电路中，电压表的示数等于电源电压，电压表的示数变大，故B错误；
C．当温度降低时，Rt阻值增大，由串联电路电阻规律可知，电路的总电阻增大，由可知，电路中的电流减小，即电流表的示数减小，从中可以看出电流表示数随着温度的升高而增大，随着温度的降低而减小，电流表可以改装成温度计，故C正确。
故选C。
7．B
【详解】A．测量小灯泡电阻，要控制电压表的读数不变，再根据欧姆定律公式，通过电流表的读数，可以测出小灯泡的电阻，故A正确，不符合题意；
B．闭合开关后，发现小灯泡不发光的原因很多，如小灯泡的灯丝断了，小灯泡短路，灯座接触不良或者滑动变阻器电阻过大，使小灯泡的电流太小，无法正常发光等，不一定是电路有故障，故B错误，符合题意；
C．向左滑动滑片，使接入的电阻变小，总电阻变小，电源电压保持不变，根据欧姆定律和串联电路电流的特点，总电流变大，经过小灯泡的电流也变大，所以小灯泡逐渐变亮，故C正确，不符合题意；
D．电阻的大小与温度有关，可以通过改变小灯泡的亮度改变灯丝的温度，从而可以探究小灯泡的电阻与温度的关系，故D正确，不符合题意。
故选B。
8．C
【详解】A．探究电流与电阻的关系，需要改变电阻的大小，但要控制定值电阻两端电压不变，故A错误；
B．探究电流与电压的关系，要控制定值电阻阻值不变，但是不需要使AB间电压成倍数变化，电压的取值可以任意，读出不同电压下对应的电流值，故B错误；
C．测量未知电阻阻值，滑动变阻器用于改变电阻两端电压和通过的电流，求出多组阻值，通过求平均值减小误差，故C正确；
D．测量小灯泡的阻值时，小灯泡的电阻受温度的影响，不能通过求平均值来减小误差，故D错误。
故选C。
9．B
【详解】A．由欧姆定律可知，流过定值电阻的电流与定值电阻两端电压成正比，故其U-I图像是一条经过原点的倾斜直线，故可知图甲是定值电阻的图像，故A正确，不符合题意；
B．由图乙可知，小灯泡的电阻会随其两端电压的不同而发生变化，故对其不同电阻值求平均值没有意义，故B错误，符合题意；
C．将R1和R2并联时，其两端电压相等，由图甲、乙可知，当R1和R2两端电压为4V时，流过R1和R2的电流相等，均为0.2A，故C正确，不符合题意；
D．将R1和R2串联接在5V的电源两端，由串联电路的电流规律可知，此时流过R1和R2的电流相等，且R1和R2两端电压之和等于5V，由图甲、乙可知，当R1和R2的电流均为0.15A时，此时R1两端电压为U1=3V，R2两端电压为U2=2V，故由串联电路分压特点可得，此时R1和R2的电阻之比为
故D正确，不符合题意；
故选B。
10．C
【详解】由电路图知道，两电阻串联，电压表V1测量电源电压，电压表V2测量定值电阻R1两端的电压，电流表测量电路中的电流；
AB．滑动变阻器的滑片P从a端滑向b端的过程中，滑动变阻器连入电路的电阻变大，电路的总电阻变大，电源电压不变，由知道，电路中的电流变小，由于电压表V1测量电源电压，示数保持不变，所以，电压表V2测量定值电阻R1两端的电压，U2=IR1示数减小，Z。则。故AB错误；
C．电压表V1和V2示数的差值等于滑动变阻器两端的电压，由于电压表V2测量定值电阻R1两端的电压，U2=IR1示数减小，故滑动变阻器的电压增大，即差值是变大的，故C正确；
D．由于
则
其比值不变，故D错误。
故选C。
11．B
【详解】A．由电路图可知，铅笔芯AP部分电阻RAP和BP部分电阻RBP并联，电流表A1测RAP支路的电流，电流表A2测RBP支路的电流，电压表测量电源电压，由于电源电压不变，所以滑片移动电压表的示数不变，故A错误；
C．并联电路中总电阻的倒数等于各支路电阻倒数之和，即
可得
因为铅笔芯的总电阻大小不变，所以当时，电路并联电路的总电阻最大。c为铅笔芯的中点，当滑片从c向左端滑动过程中，并联电路的总电阻将变小，故C错误；
D．滑片从c向左端滑动过程中，RAP变小，RBP变大，根据欧姆定律可知，A1示数变大，A2示数变小，故D错误；
B．滑片向左端移动过程中，总电阻变小，根据欧姆定律可知，并联电路的总电流将变大，由于A1示数变大，A2示数变小，所以A1示数变化量一定大于A2示数变化量，故B正确。
故选B。
12．D
【详解】由电路图知道，R1与R2串联，电压表V1测R1两端的电压，V2测R2两端的电压，电流表测电路中的电流；
A．当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，R1两端的电压最大，R2两端的电压为0，由图像知道，A为滑动变阻器R2的I-U关系图像，B为电阻R1的I-U图像，故A错误；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由U-I图像可知，电路中的最小电流I=0.2A，R1两端的电压U1=4V，R2两端的电压U2=14V，因串联电路中总电压等于各分电压之和，所以，电源电压
故B错误；
D．由知道，定值电阻R1的阻值为
由知道，滑动变阻器的最大阻值
故D正确；
C．当滑片P位于滑动变阻器中点时，滑动变阻器的阻值是
由和串联电路电阻的特点知道，电路的电流
故C错误。
故选D。
13． 保护电路 电阻 不变
【详解】[1][2][3]在实验开始时，闭合开关前滑动变阻器的滑片应移至最大阻值处，来保护电路；根据控制变量法可知，在探究通过导体的电流与导体两端电压关系时，应保持电阻不变；由图可知，电压表和电流表分别测定值电阻R1两端电压和通过的电流，根据可知，比值不变。
14． 电阻 导体的阻值 滑动变阻器 见解析
【详解】[1][2][3]在探究“研究电流与电阻的关系”时，实验中要控制定值电阻两端的电压不变，改变导体的阻值（不同的导体）。根据串联分压原理可知，可以在电路中串联滑动变阻器，通过调节滑动变速器，保持电阻两端的电压不变。
[4]该实验需要测量定值电阻两端的电压和通过它的电流，所以将电流表与其串联，将电压表与其并联，实验电路图如下：
15． 0.3 15
【详解】[1]只闭合开关S1时，电路为R1的简单电路，由欧姆定律知道，电流
[2]当同时闭合开关S1、S2时，两电阻并联，电流表测干路电流，因为并联电路各支路独立工作、互不影响，所以通过R1的电流不变，仍为0.3A，电流表的示变化了0.2A，则通过R2的电流为0.2A，并联电路各支路两端的电压相等，由欧姆定律知道，R2的阻值
16． 1∶1 2∶3 4
【详解】[1]分析电路图可知，两电阻串联，电压表测R1两端电压。串联电路中电流处处相等，因此通过两电阻的电流之比
I1∶I2＝1∶1
[2][3]由可知，两电阻两端的电压之比
电源电压为10V，则R1两端电压为
17． 右 5
【详解】[1]电压表示数为2.8V，大于灯泡正常发光时的电压，由串联分压的特点可知，应向右移动滑动变阻器的滑片，增大滑动变阻器连入电路的阻值，减小灯泡两端的分压，直至电压表示数为2.5V。
[2]图中电流表连接的是小量程，分度值为0.02A，示数为0.5A，则小灯泡正常发光时的电阻
18．
【详解】[1]因串联电路的总电阻等于各用电器的电阻之和，相当于增加导体的长度电阻变大；并联电路的总电阻的倒数等于用电器的电阻倒数之和，相当于增加导体的横截面积电阻变小，所以，两个滑动变阻器串联并且连入电路的电阻最大时电路的总电阻最大，则最大总电阻
[2]要使电路的总电流最大，根据欧姆定律可知电路中的总电阻应是最小，则两个滑动变阻器应并联接入电源电压为的电路中，根据滑动变阻器的铭牌可知通过滑动变阻器的最大电流分别为、，则
19．(1)
(2)
(3)
【详解】（1）根据如图所示的实物图可知，两灯泡并联连接，电流表在支路上测的电流，电流表在干路上，测干路电流，对应的电路图如图所示：
（2）因为，由可知，在电压相同时，通过的电流最大，所以的电流与电压关系的大致图像在图像的上方，通过的电流最小，所以的电流与电压关系的大致图像在图像的下方，如图所示：
（3）分析电路结构可知：当两电表均为电流表时，两电阻首首相连，尾尾相连，是并联，填表如下：
20． 断开 A A 电压表 2 电压一定时，电流与电阻成反比 20
【详解】（1）[1][2]连接电路时，为了电路元件安全，开关应处于断开状态，滑动变阻器的滑片要移到阻值最大处，即A端。
（2）[3][4]探究电流与电阻的关系时，要保证电压不变，根据串联电路分压规律，大电阻分大电压，因此定值电阻换大之后，要保证分的电压不变，也需要将滑动变阻器连入电路中的电阻调大，因此滑片向A端移动，眼睛同时观察电压表示数。
（3）[5]根据欧姆定律变形式U=IR，带入图像中的一个点的电流与电阻值可得电压为
因此电压表示数为2V。
[6]由于丙图为反比例函数图像，因此得到结论在电压一定时，电流与电阻成反比。
【拓展】[7]将滑片从一端移到另一端的过程中，由表中数据可知，当滑动变阻器接入电路中的电阻为0时，电流最大，为0.6A，此时电压表示数即为电源电压，即U=6V，当滑动变阻器接入电路的阻值最大时，电流I=0.2A，定值电阻的电压U1=2V所以滑动变阻器最大阻值
21．(1)大
(2)0.5
(3)当电阻一定时，电流与电压成正比
(4)b
(5)80Ω
【详解】（1）为保护电路，闭合开关前，滑动变阻器的滑片应置于阻值最大处。
（2）乙图中电流表的量程是0-0.6A，分度值是0.02A，读数为0.5A。
（3）探究电流与电压关系时需要保持电阻不变，因此结论成立的条件是当电阻一定时，电流与电压成正比。
（4）探究电流与电阻关系实验需要保持定值电阻两端电压不变，将10Ω的定值电阻换成20Ω的定值电阻后，根据串联分压原理可知，定值电阻两端电压会变大，因此需要使滑动变阻器两端电压变大，滑动变阻器的阻值变大，即向b端调节至电压表的示数为2V。
（5）根据串联分压原理可得
当定值电阻阻值最大时，滑动变阻器的阻值最大，带入数据为
解得。
22．(1)
(2)
【详解】（1）由图可知，两电阻串联，电流表测量电路中的电流，电压表测R1的电压，由得，电阻R2两端电压为
电压表的示数
（2）电阻R1的阻值
23．(1)0.1A
(2)3V
(3)
【详解】（1）闭合开关后，、串联，电流表测电路电流，电压表测电压。电流表的示数为0.1A，则通过的电流为0.1A。
（2）电压表的示数为
（3）根据串联电压规律，电阻的电压为
则电阻的阻值为
