九年级第一学期物理人教版第十九章《生活用电》单元练习卷（含答案）

九年级第一学期物理人教版第十九章《生活用电》单元练习卷
一、单选题
1．下列关于家庭电路说法正确的是（　　）
A．开关不一定都接在用电器与火线之间 B．大型电器需要接地线
C．电路熔断器熔断的原因一定是用电器短路 D．插座线路被浸入水中会导致断路
2．根据你的生活经验判断下列电路设计不合理的是（　　）
A．冰箱里的电路模型 B．楼梯间里光控声控电路图
C．值班室里的电路 D．卧室里灯的电路模型
3．如图是 段家庭电路，对此电路的分析下列说法中不正确的是（ ）
A．图中的 电器是并联的
B．闭合S1，灯泡将电能转化为光能和内能
C．若依次闭合S1、S2、S3，干路中的电流逐渐变大
D．电冰箱工作时功率可以达到2000W
4．关于家庭电路及安全用电，下列说法中正确的是（　　）
A．甲图：两孔插座和三孔插座是串联的，三孔插座的“1”孔接地线
B．乙图：白炽灯泡的金属螺纹壳接火线，金属触头接零线
C．丙图：图中试电笔的笔尖接触甲图中三孔插座的“3”孔时，试电笔氖管会发光
D．丁图：发生此类触电时，电路中的“漏电保护器”会自动断开，切断电路

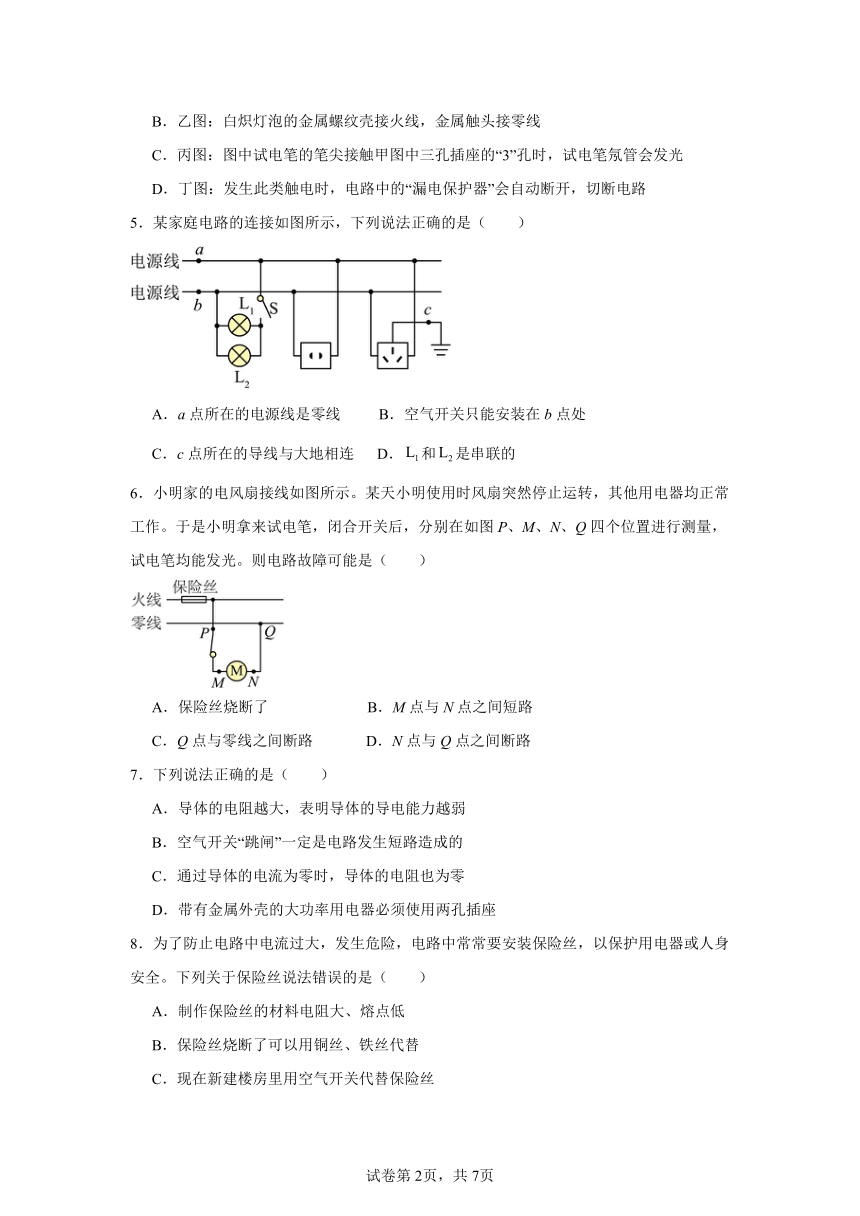

5．某家庭电路的连接如图所示，下列说法正确的是（　　）

A．a点所在的电源线是零线 B．空气开关只能安装在b点处
C．c点所在的导线与大地相连 D．和是串联的
6．小明家的电风扇接线如图所示。某天小明使用时风扇突然停止运转，其他用电器均正常工作。于是小明拿来试电笔，闭合开关后，分别在如图P、M、N、Q四个位置进行测量，试电笔均能发光。则电路故障可能是（　　）
A．保险丝烧断了 B．M点与N点之间短路
C．Q点与零线之间断路 D．N点与Q点之间断路
7．下列说法正确的是（　　）
A．导体的电阻越大，表明导体的导电能力越弱
B．空气开关“跳闸”一定是电路发生短路造成的
C．通过导体的电流为零时，导体的电阻也为零
D．带有金属外壳的大功率用电器必须使用两孔插座
8．为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。下列关于保险丝说法错误的是（　　）
A．制作保险丝的材料电阻大、熔点低
B．保险丝烧断了可以用铜丝、铁丝代替
C．现在新建楼房里用空气开关代替保险丝
D．通过保险丝的电流小于或等于额定电流时保险丝正常工作
9．下列有关安全用电的说法，其中不正确的是（ ）
A．使用试电笔时，手一定要接触试电笔尾部的金属部分
B．三孔插座中的接地线E必须与室外的大地相连
C．人干燥时双手间的电阻约为0.1Ω
D．发现有人触电时，首先要做的是立即切断电源
10．“以人为本，创建平安和谐校园”是构建和谐社会的重要组成部分，同学们在日常生活中必须注意安全，珍视生命。下列做法不符合安全用电常识的是（　　）
A．雷雨天时尽量不躲在大树下避雨 B．若发生触电事件，应首先切断电源
C．人只要不接触高压设备就不会触电 D．有金属外壳的家用电器要把外壳接地
11．关于家庭电路和安全用电，下列说法正确的是（ ）
A．有触电事故时，应该先切断电源再救援
B．在未断开电源的情况下更换灯泡
C．电能表的转盘转得越快，说明用电器消耗的电能越多
D．家用电器着火时应迅速用水来灭火
12．如图所示为家庭电路的一部分。闭合开关S1、S2，灯泡L1亮，L2 不亮；断开S1、闭合S2，灯泡L1、L2均不亮，用测电笔分别插入插座的两个插孔，氖管均发光。则故障可能是（　　）
A．灯泡L2断路 B．ac间断路
C．bd间断路 D．b点到零线之间断路
二、填空题
13．家庭中的电灯、电视机、电冰箱等用电器大多是 联在电路中的。如果在家中某些用电器工作的基础上，又多开一盏灯，则电路中的总电流将 （选填“增大”“减小”或“不变”）。
14．上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作时，电压为 伏，通过它们的电流一般是 的（选填“相同”或“不相同”）；当电视机不工作时，其他用电器 （选填“能”或“不能”）继续工作。
15．家庭电路中总电流如果超过安全值，会由于电流的 效应，导致线路温度过高，容易引发火灾。某电炉标有“220V 100W，接在某电路中，通过电阻丝的电流为0.1A时，工作1min电流对电阻丝做功 J。
16．在家庭电路中：保险丝的主要成分是 （选填“铅锑合金”或“镍铬合金”）；电能表的铭牌上标注有“***”的字样，其中“***”的数据看不清楚，于是在电路中仅接通额定功率为1kW的电水壶，正常工作4min后发现电能表转盘转动160转，则带“***”部分数据应该为 。

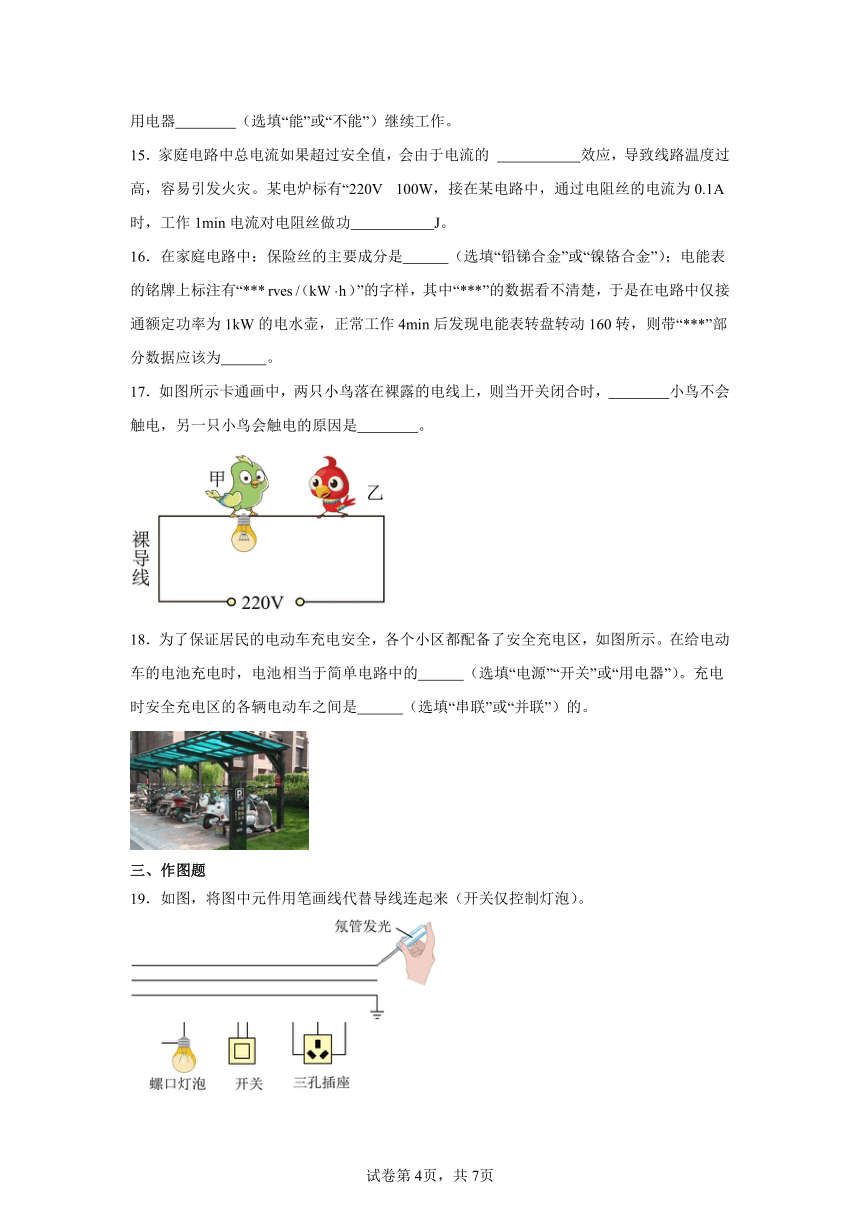

17．如图所示卡通画中，两只小鸟落在裸露的电线上，则当开关闭合时， 小鸟不会触电，另一只小鸟会触电的原因是 。
18．为了保证居民的电动车充电安全，各个小区都配备了安全充电区，如图所示。在给电动车的电池充电时，电池相当于简单电路中的 （选填“电源”“开关”或“用电器”）。充电时安全充电区的各辆电动车之间是 （选填“串联”或“并联”）的。
三、作图题
19．如图，将图中元件用笔画线代替导线连起来（开关仅控制灯泡）。

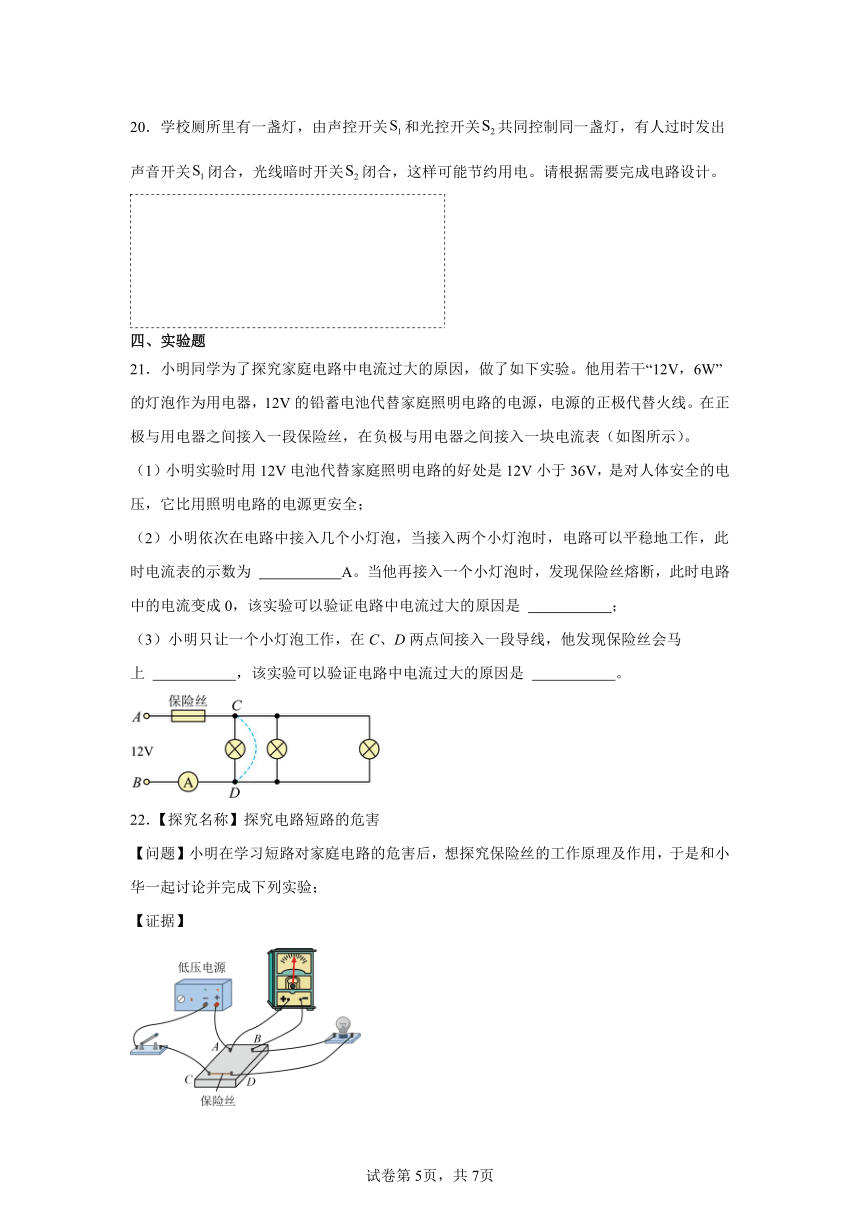

20．学校厕所里有一盏灯，由声控开关和光控开关共同控制同一盏灯，有人过时发出声音开关闭合，光线暗时开关闭合，这样可能节约用电。请根据需要完成电路设计。
四、实验题
21．小明同学为了探究家庭电路中电流过大的原因，做了如下实验。他用若干“12V，6W”的灯泡作为用电器，12V的铅蓄电池代替家庭照明电路的电源，电源的正极代替火线。在正极与用电器之间接入一段保险丝，在负极与用电器之间接入一块电流表（如图所示）。
（1）小明实验时用12V电池代替家庭照明电路的好处是12V小于36V，是对人体安全的电压，它比用照明电路的电源更安全；
（2）小明依次在电路中接入几个小灯泡，当接入两个小灯泡时，电路可以平稳地工作，此时电流表的示数为 A。当他再接入一个小灯泡时，发现保险丝熔断，此时电路中的电流变成0，该实验可以验证电路中电流过大的原因是 ；
（3）小明只让一个小灯泡工作，在C、D两点间接入一段导线，他发现保险丝会马上 ，该实验可以验证电路中电流过大的原因是 。

22．【探究名称】探究电路短路的危害
【问题】小明在学习短路对家庭电路的危害后，想探究保险丝的工作原理及作用，于是和小华一起讨论并完成下列实验；
【证据】
（1）在图中，C、D间接上一段保险丝，A、B间接入电流表，其他部分按如图所示连接好电路；
（2）当开关闭合时，灯泡 （选填“发光”或“不发光”）；
（3）断开开关，C、D间保留保险丝，只在B、D间接一根粗铜丝，当闭合开关的瞬间，小明观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断；
（4）小明找来一根细铜丝代替保险丝接在C、D之间，同时在B、D间接入一根较短的粗铜丝；闭合开关，发现电流表的示数超过量程，灯泡 （选填“发光”或“不发光”），细铜丝发热明显，粗铜丝发热不明显，电流表损坏；
【解释】分析以上实验现象可知，保险丝在电路中的作用是 ，在没有保险丝的情况下， （选填“能”或“不能”）用铜丝代替保险丝；
【交流】B、D间接入铜丝时，灯泡被短路，闭合开关的瞬间，线路中的电流很 （选填“大”或“小”），但是保险丝的电阻比导线大很多，在电流大小和通电时间相同时，产生的热量 ，温度升高达到熔点而熔断。
五、简答题
23．新房装修布置电路连接好后，有经验的电工师傅不着急闭合总开关，担心电路连接有问题，就会在干路保险盒处串联一只灯泡做检测（把保险丝取下）如图。再闭合总开关，从而判断分支电路是否有断路、短路情况，请分析师傅是怎样判断的？
六、计算题
24．在装有额定电流为20A的保险丝的家庭电路中，已装有“220V　100W”的电视机2台，“220V　125W”的电冰箱1台，“220V　800W”的电饭锅1个，“220V　225W”的洗衣机1台，“220V　20W”的节能灯8盏，“220V　1000W”的空调2台。求：
(1)在电路中最多还能安装多大功率的用电器？
(2)若因电路出现故障，保险丝不慎熔断了。现检修好电路后，手边只有额定电流为10A的保险丝，应该怎么办？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
题号 1 2 3 4 5 6 7 8 9 10
答案 B D D D C C A B C C
题号 11 12
答案 A C
13． 并 增大
14． 220 不相同 能
15． 热 290.4
16． 铅锑合金 2400
17． 乙 甲鸟与灯泡并联，甲鸟两脚间有一定的电压，电压是形成电流的原因，小鸟是导体所以有电流通过甲鸟的身体，所以甲鸟会触电
18． 用电器 并联
19．
20．
21． 1 用电器总功率过大 熔断 发生短路
22． 发光 不发光 保护电路 不能 大 多
23．依次闭合开关，若正常发光，说明两端电压为220V，则该支路中有灯泡短路；若发光亮度较暗，说明两端电压小于220V，则该支路属于正常通路状态；若不发光，则该支路处于开路状态，此时电路中没有电流经过，所以不发光。
24．（1）电路允许的总功率
P1=UI=220V×20A=4400W
现有用电器的总功率
P2=100W×2+125W+800W+225W+20W×8+1000W×2=3510W
电路还能接入用电器的功率为
P=P1–P2=4400W–3510W=890W
（2）并联电路干路电流等于各支路电流之和，可以用两根额定电流为10A的保险丝并联接入家庭电路。
