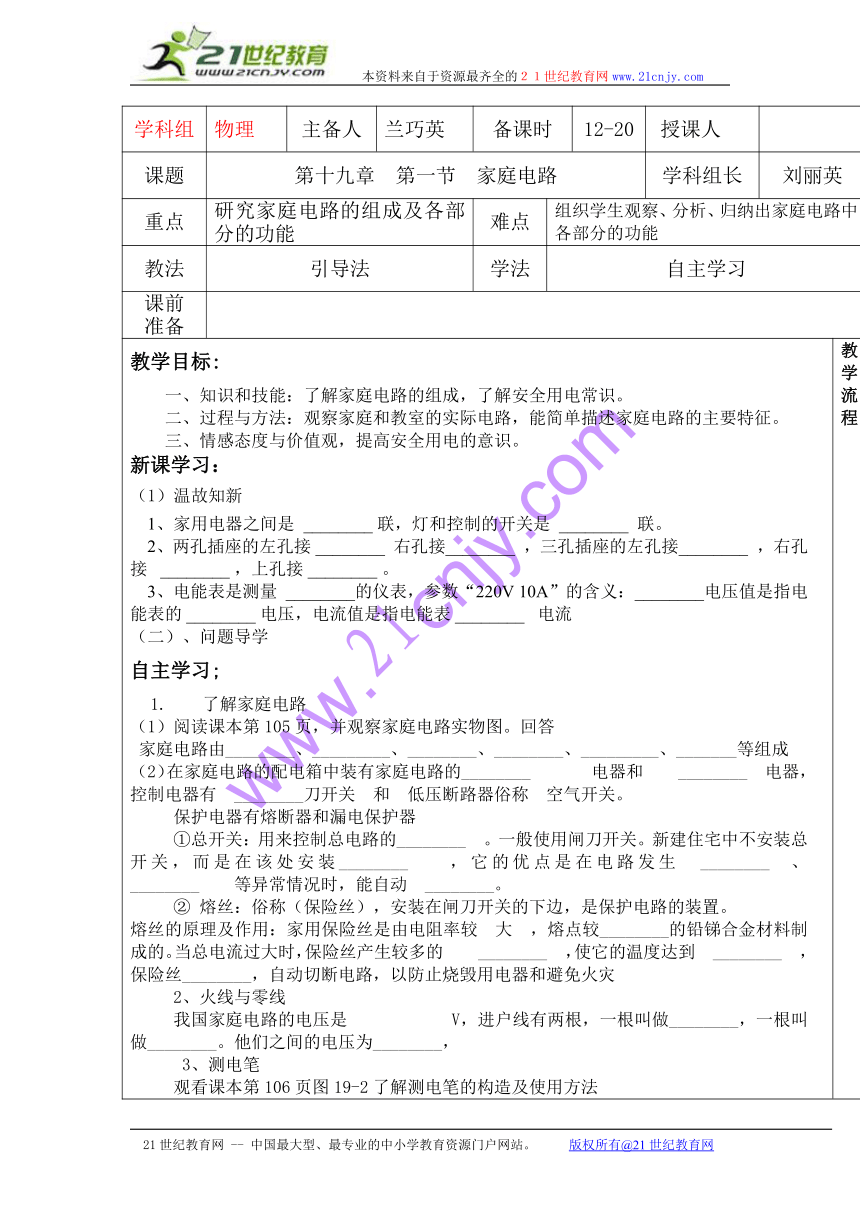

山西省忻州市第六中学人教版九年级物理全册教案：19-1 家庭电路

本资料来自于资源最齐全的２１世纪教育网www.21cnjy.com
学科组 物理 主备人 兰巧英 备课时 12-20 授课人21世纪教育网
课题 第十九章 第一节 家庭电路 学科组长 刘丽英
重点 研究家庭电路的组成及各部分的功能 难点 组织学生观察、分析、归纳出家庭电路中各部分的功能
教法 引导法 学法 自主学习
课前准备
教学目标:　　一、知识和技能：了解家庭电路的组成，了解安全用电常识。　　二、过程与方法：观察家庭和教室的实际电路，能简单描述家庭电路的主要特征。三、情感态度与价值观，提高安全用电的意识。新课学习：（1）温故知新　1、家用电器之间是 ________ 联，灯和控制的开关是 ________ 联。
　2、两孔插座的左孔接 ________ 右孔接________ ，三孔插座的左孔接________ ，右孔接 ________ ，上孔接 ________ 。
　3、电能表是测量 ________的仪表，参数“220V 10A”的含义：________电压值是指电能表的 ________ 电压，电流值是指电能表 ________ 电流（二）、问题导学21世纪教育网自主学习;1. 了解家庭电路（1）阅读课本第105页，并观察家庭电路实物图。回答家庭电路由________、_________、________、________、_________、_______等组成（2）在家庭电路的配电箱中装有家庭电路的________ 电器和 ________ 电器，控制电器有 ________刀开关 和 低压断路器俗称 空气开关。保护电器有熔断器和漏电保护器①总开关：用来控制总电路的________ 。一般使用闸刀开关。新建住宅中不安装总开关，而是在该处安装________ ，它的优点是在电路发生 ________ 、________ 等异常情况时，能自动 ________。② 熔丝：俗称（保险丝），安装在闸刀开关的下边，是保护电路的装置。熔丝的原理及作用：家用保险丝是由电阻率较 大 ，熔点较________的铅锑合金材料制成的。当总电流过大时，保险丝产生较多的 ________ ，使它的温度达到 ________ ，保险丝________，自动切断电路，以防止烧毁用电器和避免火灾
2、火线与零线我国家庭电路的电压是 　　 V，进户线有两根，一根叫做________，一根叫做________。他们之间的电压为________，3、测电笔
观看课本第106页图19-2了解测电笔的构造及使用方法
①测电笔是有 、 、 、 四部分组成②测电笔是用来辨别 线和 线的，手应该接触笔尾的 ，笔尖接触一根电线，如果氖管发光，表示接触的是 线,否则是 线4、三线插头和漏电保护器(1)出示三孔插座、三脚插头，演示把三脚插头怎样插到插座上。　　 (2)．用幻灯打出课本图19.1-4图19.1-5，讲解三孔插座和插头及作用。作用是：把三脚插头插在三孔插座里，在把用电部分连入电路的同时，也把外壳与大地连接起来。　　 (3)．用幻灯打出课本图图19.1-5，讲解家用电器的金属外壳为什么要接地。　　(4)．最后让学生记住三孔插座的三孔分别表示：l—接地，2—接火线，3—接零线。5、白炽灯①察螺口灯泡和卡口灯泡的构造有什么不同？②这两种灯泡分别是怎样让电流通过灯丝的？③玻璃泡有什么作用？2、合作探究（对学或群学）巩固训练:1.家庭电路的进户线有两根，一根与地之间有220V的电压，叫做_____线，另一根与地之间没有电压，叫做______线。这两根进户线之间有_______V的电压。家庭电路中的触电事故，都是人体直接或间接跟 连通而造成的。
2.测电笔是用来辨别 ________ 和 ________的工具，使用时，手应当接触 ________ ，当笔尖接触电线时，若氖管发光，表明接触的是 ________ 。3、某教室装有“220V 40w”日光灯7盏，教室保险丝应采用（ ） 21世纪教育网A、一根细铜丝 B、一根额定电流是1.00A的保险丝 C、一根额定电流是1.25A的保险丝 D、一根额定电流是1.35A的保险丝拓展延伸:[来源:21世纪教育网]1.闭合室内照明电路开关，发现灯泡不亮，但灯座完好，用测电笔测试灯座两接线柱,发现测电笔氖泡都发光，由此可判断 ( )
A．火线断了 B．零线断了
C．灯泡灯丝断了 D．火线短路与零线开路均可能2、小明家中有40w的日光灯5盏，25w白炽灯4盏，100w彩电一台，1200w空调一台，700w电饭锅、1000w电水壶各一只。他家应采用额定电流等于 ________ 或稍大于________A保险丝。课堂小结： 作业布置：动手动脑学电脑教学反思及自我完善：21世纪教育网 教学流程
