人教版八年级物理上5.2生活中的透镜课件

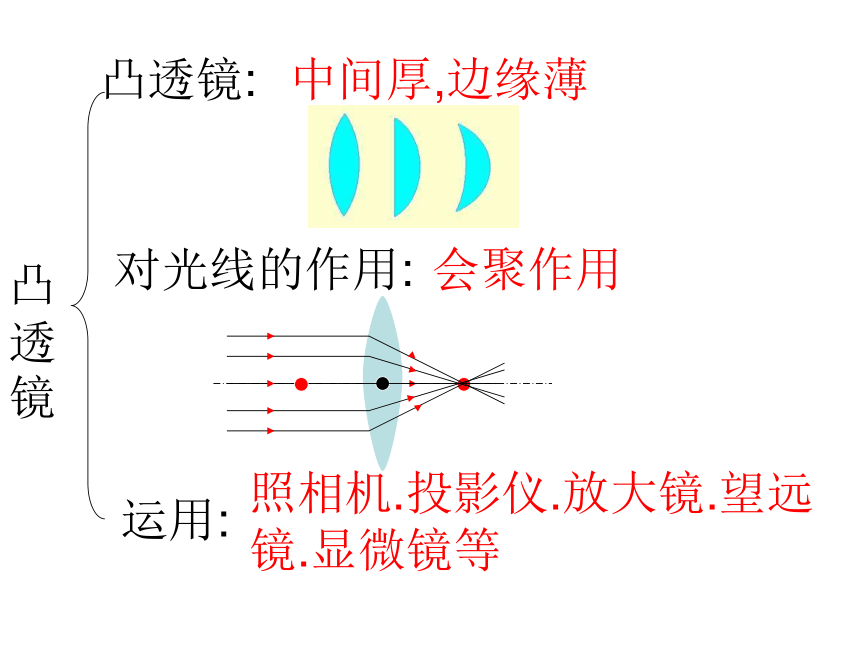

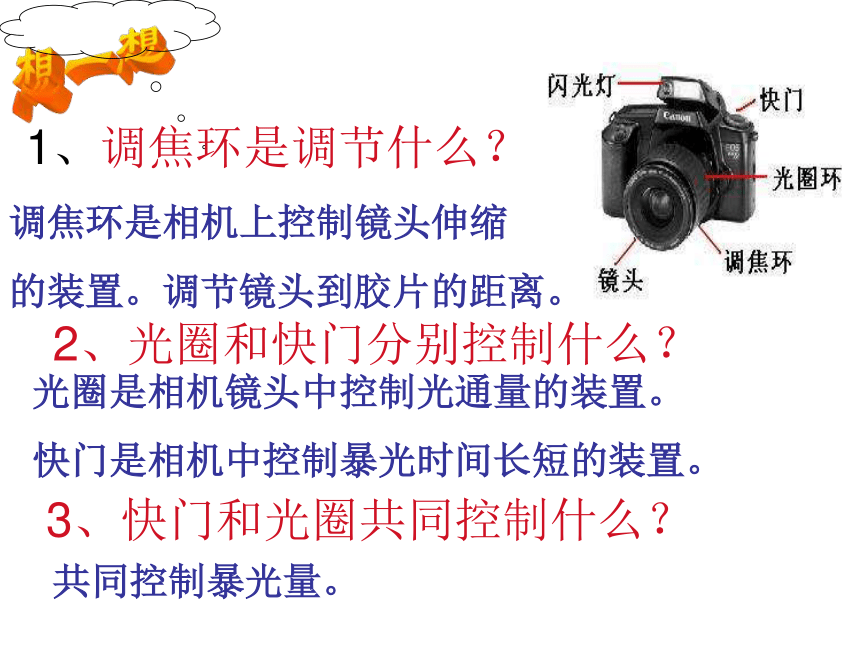

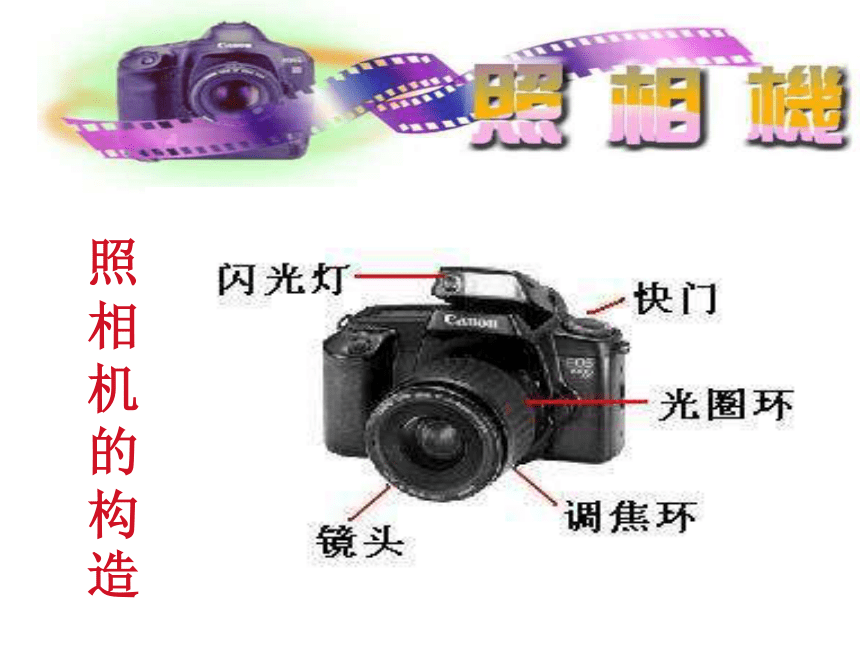

课件26张PPT。生活中的透镜凸透镜凸透镜:中间厚,边缘薄会聚作用运用:照相机.投影仪.放大镜.望远镜.显微镜等对光线的作用:照相机的构造调焦环是相机上控制镜头伸缩
的装置。调节镜头到胶片的距离。光圈是相机镜头中控制光通量的装置。

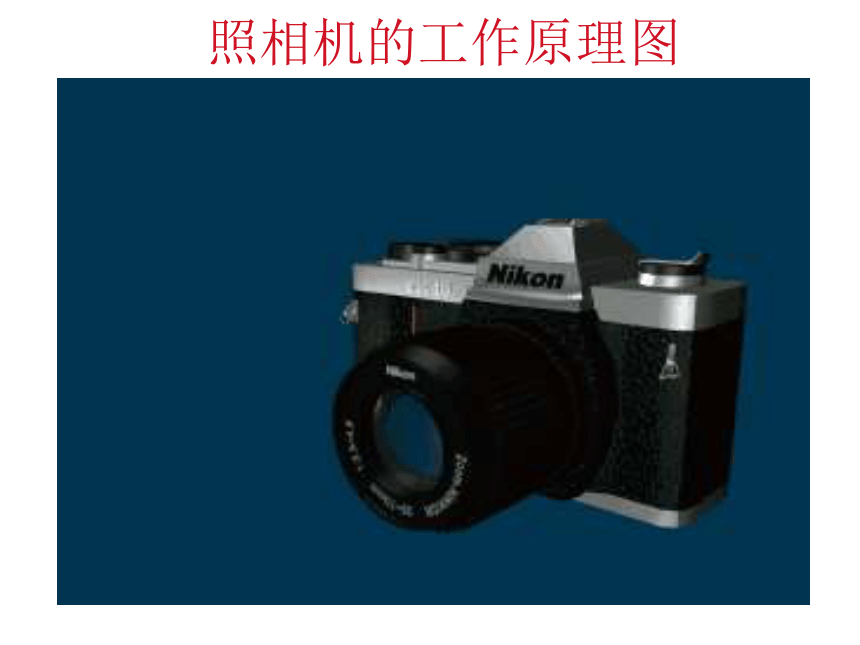

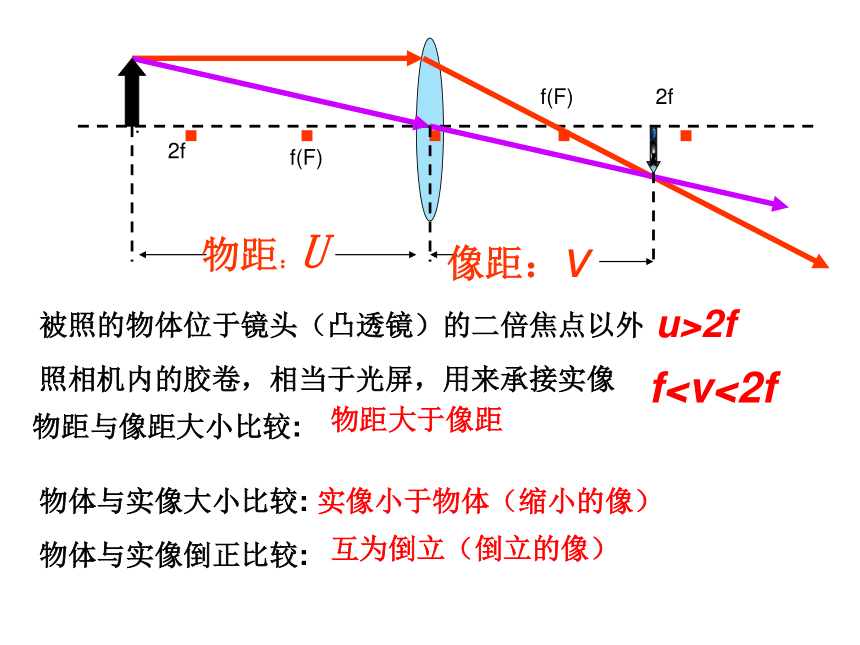

快门是相机中控制暴光时间长短的装置。共同控制暴光量。想一想3、快门和光圈共同控制什么？2、光圈和快门分别控制什么？1、调焦环是调节什么？照相机的工作原理图物距：U 像距：v为什么能成像？？？······物距：U 像距：vf(F)f(F)2f2f被照的物体位于镜头（凸透镜）的二倍焦点以外u>2f 照相机内的胶卷，相当于光屏，用来承接实像f1.像和物相比是放大还是缩小？3.像是倒立还是正立？2.像和物与凸透镜的距离如何？你现在能回答吗？物体远，像近缩小倒立照 相 机 的 原 理
u>2f 时成倒立缩小的实像生活中的照相机----数码相机数码相机用图象传感器替代胶片,把光信号变成电信号,再变成数字信号,由相机内的存储器保存.2、投 影 仪一、投影仪主要由哪几部分组成？投影片镜头平面镜讨论与交流投影仪的原理 ABA‘B‘投影仪的镜头相当于一个凸透镜，屏幕相当于光屏投影仪成像特点: 倒立.放大的实像······ 物体位于凸透镜的二倍焦距与一倍焦距之间 2f>u>f物体与实像大小比较实像大于物体（放大的像）像在凸透镜的二倍焦距之外v>2f 物距与像距大小比较物体与实像倒正比较互为倒立（倒立的像）2f2ff(F)f(F)物距小于像距投影仪的原理
....f倒立放大的实像１．平面镜在这里有什么作用？投影仪的使用改变光的传播路径,使投影片的像出现在投影机前方的屏幕上投影片要倒放２．我们在屏幕上要看到正立的像投影片应该怎么放?3.放大镜的放大效果..物体位于焦点以内u 像是：倒立、缩小的实像。
2、投影仪：物体离镜头比较近，
像是：倒立、放大的实像。
3、放大镜：物体离镜头很近，
像是：正立、放大的虚像。4、实像和虚像实像：是实际光线会聚而形成的,能呈现在光屏上.　例如：虚像：是反射光线或折射光线的反向延长线相交而形成的,不能呈现在光屏上. 例如:平面镜成像放大镜的像小孔成像．照相机的像投影仪的像“眼睛受骗”思考：倒 立缩 小实 像倒 立放 大实 像正 立放 大虚 像照相机幻灯机投影仪放大镜当堂练习答案:D答案:B答案:C再见！
