03.专题三　仪器的使用和读数 （含答案） 2025年中考物理人教版考点过关练

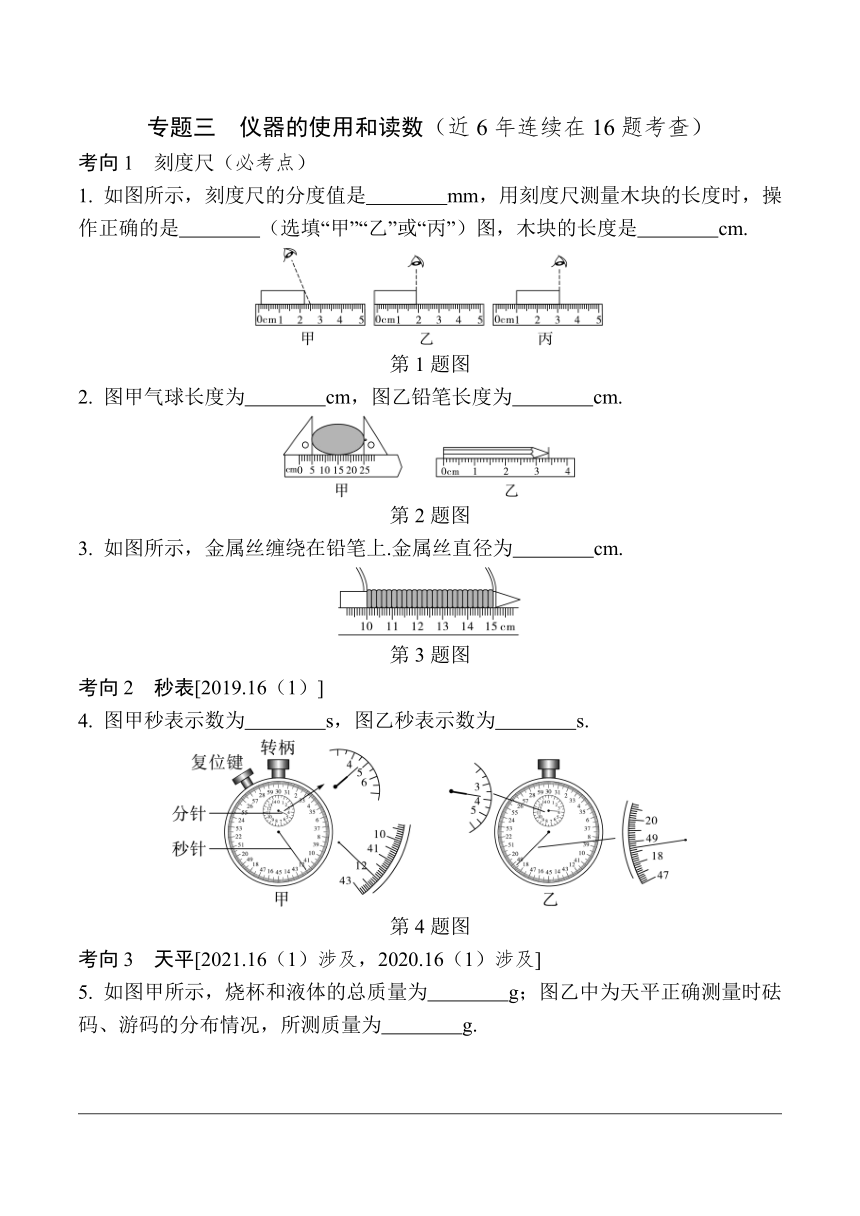

专题三　仪器的使用和读数（近6年连续在16题考查）
考向1　刻度尺（必考点） 　
1. 如图所示，刻度尺的分度值是　　　　mm，用刻度尺测量木块的长度时，操作正确的是　　　　（选填“甲”“乙”或“丙”）图，木块的长度是　　　　cm.
第1题图
2. 图甲气球长度为　　　　cm，图乙铅笔长度为　　　　cm.
第2题图
3. 如图所示，金属丝缠绕在铅笔上.金属丝直径为　　　　cm.
第3题图
考向2　秒表[2019.16（1）] 　
4. 图甲秒表示数为　　　　s，图乙秒表示数为　　　　s.
第4题图
考向3　天平[2021.16（1）涉及，2020.16（1）涉及] 　
5. 如图甲所示，烧杯和液体的总质量为　　　　g；图乙中为天平正确测量时砝码、游码的分布情况，所测质量为　　　　g.
第5题图
6. 小明用托盘天平称量妈妈手镯的质量前，先把天平放在　　　　　上，游码归零后发现指针指在分度盘中线的左边，应　　　　　　　　　，使横梁水平平衡.如图甲是小明使用调好的天平测量手镯质量的部分操作，其中的错误操作是：①　　　　　　　　　　　　；②　　　　　　　　　　　　　.纠正错误后，天平中的砝码和游码的位置如图乙所示，则手镯的质量为　　　　g.
第6题图
考向4　量筒[2020.20（1）涉及] 　
7. 三名同学用量筒测量液体体积，下列有关说法正确的是（　　）
第7题图
A. 量筒不一定要放在水平桌面上
B. 视线要与量筒内凹液面最低处相平，乙同学的读数正确
C. 图中液体的体积为60 dm3
D. 量筒放置在较低的桌面上，不便于观察读数时，应把量筒举起
考向5　弹簧测力计[2024.16（1）涉及，2024.16（2），2020.16（2）] 　
8. 小明想用自己购买的弹簧测力计称量一个苹果的重力，称量前，他应沿
　　　　（选填“水平”或“竖直”）方向将测力计调零.最终的称量结果如图所示，则苹果的重力为　　　　N.
第8题图
考向6　温度计[2022.16（3）] 　
9. 图甲温度计示数为　　　　℃，图乙温度计示数为　　　　℃.
第9题图
10. 如图所示体温计的量程为　　　　℃，读数为　　　　℃.
第10题图
考向7　验电器[2022.16（2）] 　
11. 如图所示，将跟头发摩擦过的木杆接触验电器的金属球，发现金属箔张开，说明摩擦后的木杆因为　　　　转移而带电，金属箔带　　　　（选填“同种”或“异种”）电荷而张开.用手接触验电器的金属球后，又发现金属箔闭合，这说明人是　　　　（选填“导体”或“绝缘体”）.
第11题图
考向8　电流表[2022.18涉及，2019.16（2）涉及] 　
12. 如图是实验室常用的一种电流表，其零刻度线不在表盘的最左端.当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示，说明电流表接线柱　　　　，此时，电流是从导线　　　　（选填“a”或“b”）流入电流表.纠正后为了减小误差，应将导线a与标有“　　　　”（选填“0.6”“3”或“－”）的接线柱相连，导线b与标有“　　　　”（选填“0.6”“3”或“－”）的接线柱相连.
第12题图
13. 如图甲所示的电路图，当开关S闭合后，电流表的指针偏转如图乙所示，其中电流表测量的是通过　　　　（选填“电源”“L1”或“L2”）的电流，通过L2的电流是　　　　A.
第13题图
考向9　电压表（6年4考） 　
14. （2024清远模拟）如图所示，此时图甲中电压表的分度值为　　　　V，读数为　　　　V；若测量过程中出现如图乙所示的情况，则原因是　　　　　　.
第14题图
15. 某同学使用电压表测量某灯泡两端电压的实验时，闭合开关前，电压表指针指在图甲所示位置，接下来的操作是将电压表　　　　；操作完成后，闭合开关进行试触，发现电压表指针向左偏转，如图乙所示，则产生这种现象的原因是　　　　　　　　　　　，为了完成实验，下一步应该采取的措施是　　　　　　　　　　　　　　　　　　；若用开关再次试触时，发现电压表的指针偏转情况如图丙所示，造成此种现象的原因是　　　　　　　　　　　.
第15题图
16. 如图所示，用电压表测量小灯泡两端的电压，结合电压表使用说明，指出甲、乙、丙图中电压表使用的不合理之处.
第16题图
（1）甲图：　　　　　　　　　　　　　　　　　　　　　.
（2）乙图：　　　　　　　　　　　　　　　　　　　　　.
（3）丙图：　　　　　　　　　　　　　　　　　　　　　.
考向10　电能表[2019.16（3）] 　
17. （2024广元改编）如图是小明家的电能表表盘示意图，她断开其他用电器，只将电磁炉单独接入电路中正常工作30 min，发现电能表转盘转过300 r.下列说法正确的是（　　）
第17题图
A. 电能表是测量电流的仪表
B. 电能表允许通过的最大电流是20 A
C. 电能表表盘示数为10 226 kW·h
D. 电磁炉正常工作10 min，消耗电能1.8×106 J
18. （2023泸州）小明观察到家里的电能表如图所示.他只将一个电热水器接入家庭电路正常工作，观察到电能表指示灯闪烁80次用时48秒，则这段时间内，电热水器消耗的电能为　　　　J，电热水器电阻丝阻值为　　　　Ω；该热水器连续工作30 min，电能表示数将变为　　　　kW·h.
第18题图
参考答案
1. 1　 丙　 2.10　2. 20.0　 3.40　3. 0.20 4. 282　 228.7　5. 62　 136.2
6. 水平桌面　向右调节平衡螺母　①手镯和砝码位置放反　②称量过程中调节平衡螺母　78.4 7. B 8. 竖直　1.6　
9. 23　 －8　10. 35～42　 36.5
11. 电子（电荷）　同种　导体 12. 接反了　a　 0.6　 － 13. 电源　0.7
14. 0.1　 2.3　 电压表的量程选择过大
15. 调零　电压表正、负接线柱接反　 断开开关，将电压表正、负接线柱上的导线对调　 电压表所选量程过小
16. （1）电压表与小灯泡串联　（2）电压表正、负接线柱接反　（3）电压表选用的量程过大 17. B 18. 9.6×104　24.2　5 219.1
