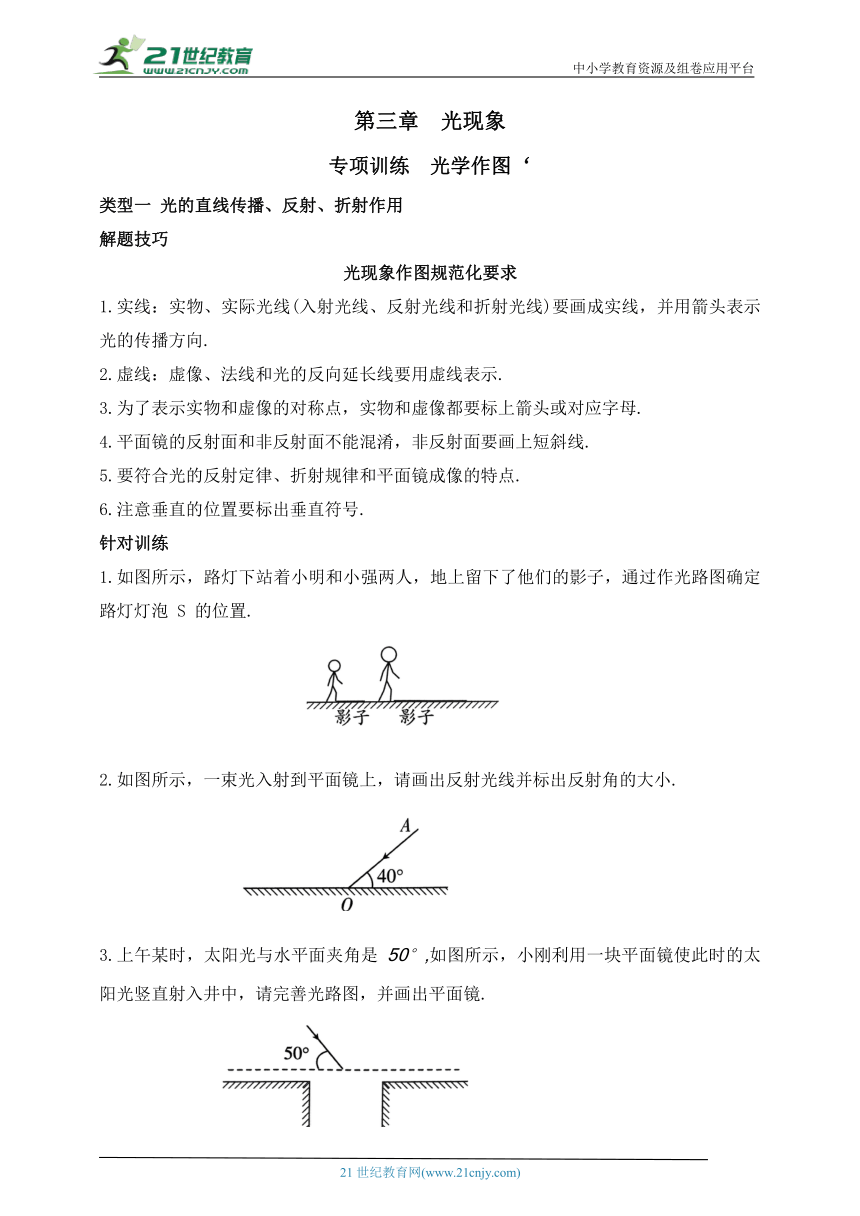

第三章 光现象
专项训练 光学作图‘
类型一 光的直线传播、反射、折射作用
解题技巧
光现象作图规范化要求
1.实线：实物、实际光线(入射光线、反射光线和折射光线)要画成实线，并用箭头表示光的传播方向.
2.虚线：虚像、法线和光的反向延长线要用虚线表示.
3.为了表示实物和虚像的对称点，实物和虚像都要标上箭头或对应字母.
4.平面镜的反射面和非反射面不能混淆，非反射面要画上短斜线.
5.要符合光的反射定律、折射规律和平面镜成像的特点.
6.注意垂直的位置要标出垂直符号.
针对训练
1.如图所示，路灯下站着小明和小强两人，地上留下了他们的影子，通过作光路图确定路灯灯泡 S 的位置.
2.如图所示，一束光入射到平面镜上，请画出反射光线并标出反射角的大小.
3.上午某时，太阳光与水平面夹角是 如图所示，小刚利用一块平面镜使此时的太阳光竖直射入井中，请完善光路图，并画出平面镜.

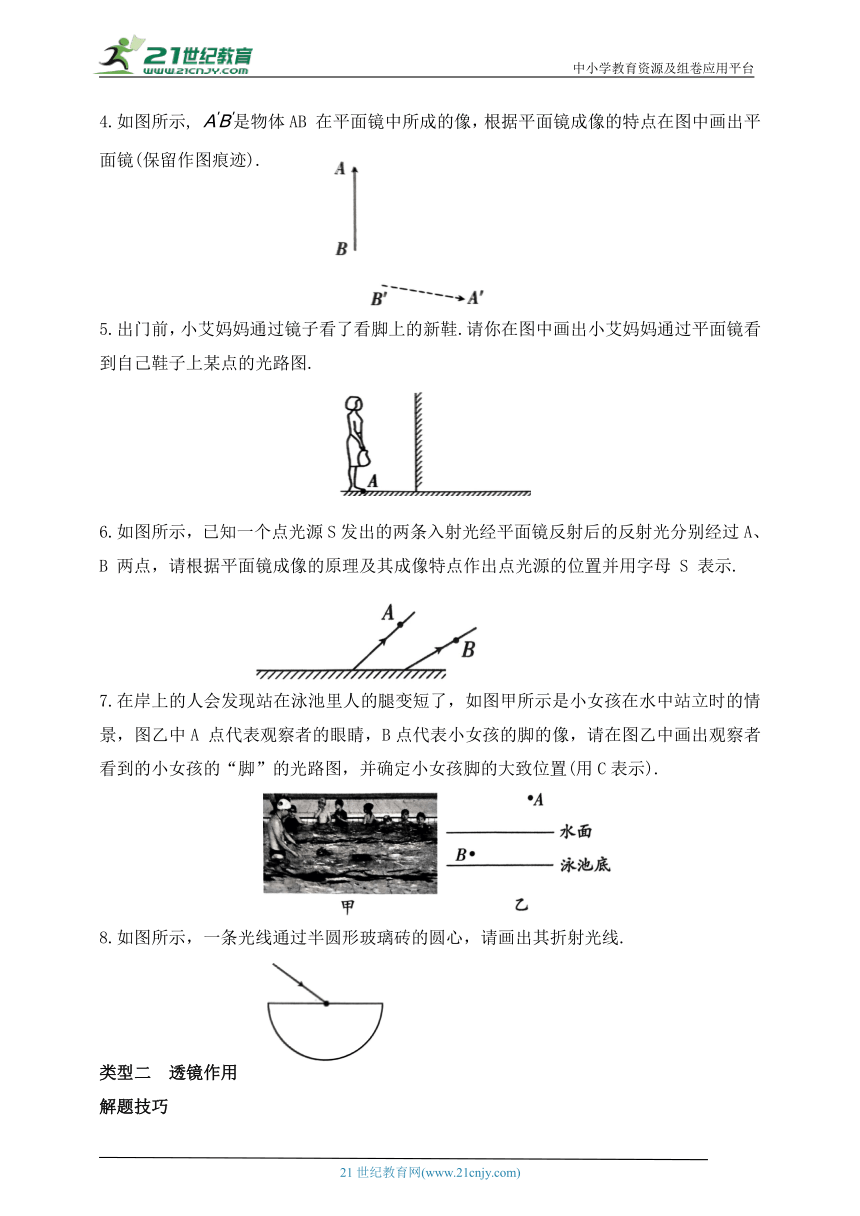

4.如图所示, 是物体AB 在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹).
5.出门前，小艾妈妈通过镜子看了看脚上的新鞋.请你在图中画出小艾妈妈通过平面镜看到自己鞋子上某点的光路图.
6.如图所示，已知一个点光源S发出的两条入射光经平面镜反射后的反射光分别经过A、B 两点，请根据平面镜成像的原理及其成像特点作出点光源的位置并用字母 S 表示.
7.在岸上的人会发现站在泳池里人的腿变短了，如图甲所示是小女孩在水中站立时的情景，图乙中A 点代表观察者的眼睛，B点代表小女孩的脚的像，请在图乙中画出观察者看到的小女孩的“脚”的光路图，并确定小女孩脚的大致位置(用C表示).
8.如图所示，一条光线通过半圆形玻璃砖的圆心，请画出其折射光线.
类型二 透镜作用
解题技巧

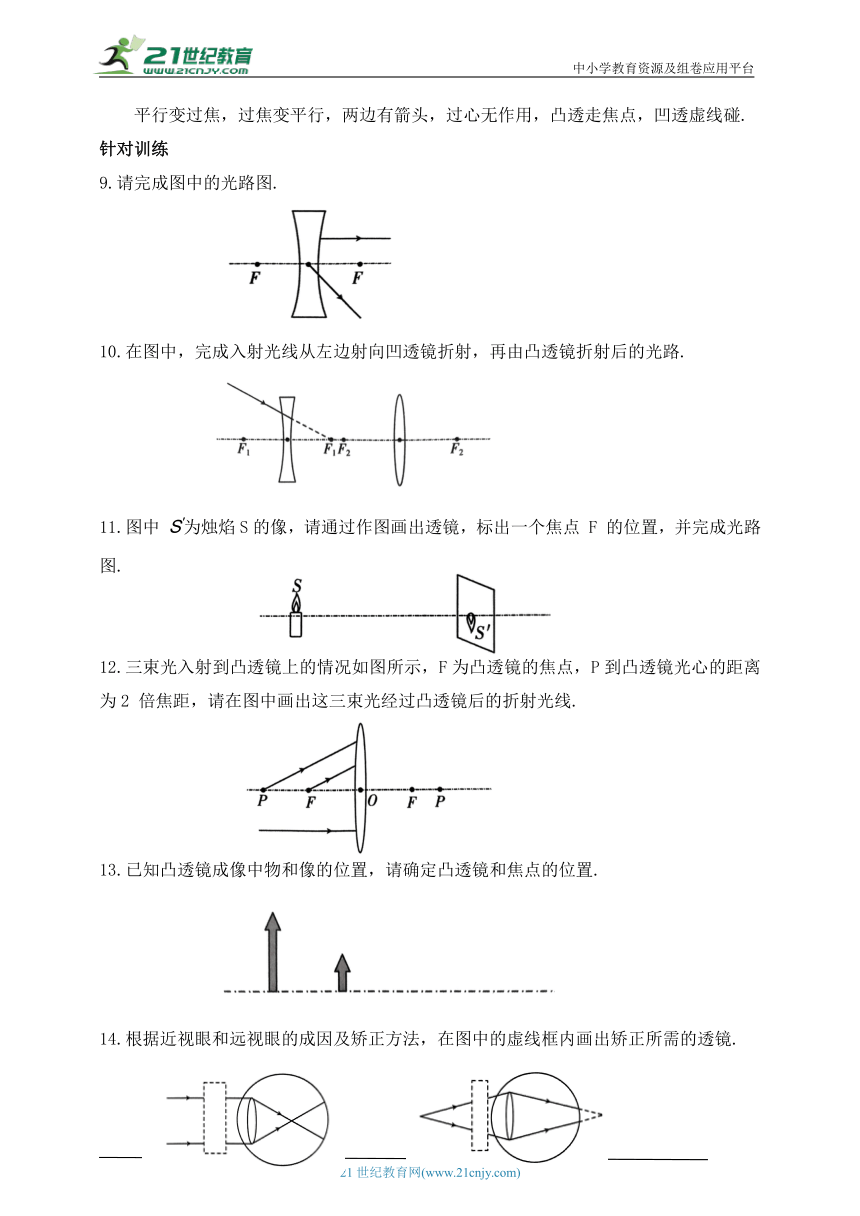

平行变过焦，过焦变平行，两边有箭头，过心无作用，凸透走焦点，凹透虚线碰.
针对训练
9.请完成图中的光路图.
10.在图中，完成入射光线从左边射向凹透镜折射，再由凸透镜折射后的光路.
11.图中 为烛焰S的像，请通过作图画出透镜，标出一个焦点 F 的位置，并完成光路图.
12.三束光入射到凸透镜上的情况如图所示，F为凸透镜的焦点，P到凸透镜光心的距离为2 倍焦距，请在图中画出这三束光经过凸透镜后的折射光线.
13.已知凸透镜成像中物和像的位置，请确定凸透镜和焦点的位置.
14.根据近视眼和远视眼的成因及矫正方法，在图中的虚线框内画出矫正所需的透镜.
15.如图所示，凸透镜的主光轴与水面相平，F是凸透镜的焦点，一束与水面平行的光射到凸透镜上，经凸透镜折射后在水面上发生反射和折射，请画光出经凸透镜折射后的折射光线和光在水中的折射光线.
16.如图所示，AB 为遮光板，S'是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F并射出，请画出光路图.
参考答案
1.如图所示：
2.如图所示：
3.如图所示：
4.如图所示：
5.如图所示：
6.如图所示：
7.如图所示：
8.如图所示：
9.如图所示：
10.如图所示：
11.如图所示：
12.如图所示：
13.如图所示：
14.如图所示：
15.如图所示：
16.如图所示：
