八上数学：3.2.1-平面直角坐标系

(共28张PPT)
3.2 平面直角坐标系
第三章 位置与坐标
导入新课
讲授新课
当堂练习
课堂小结
第1课时 平面直角坐标系

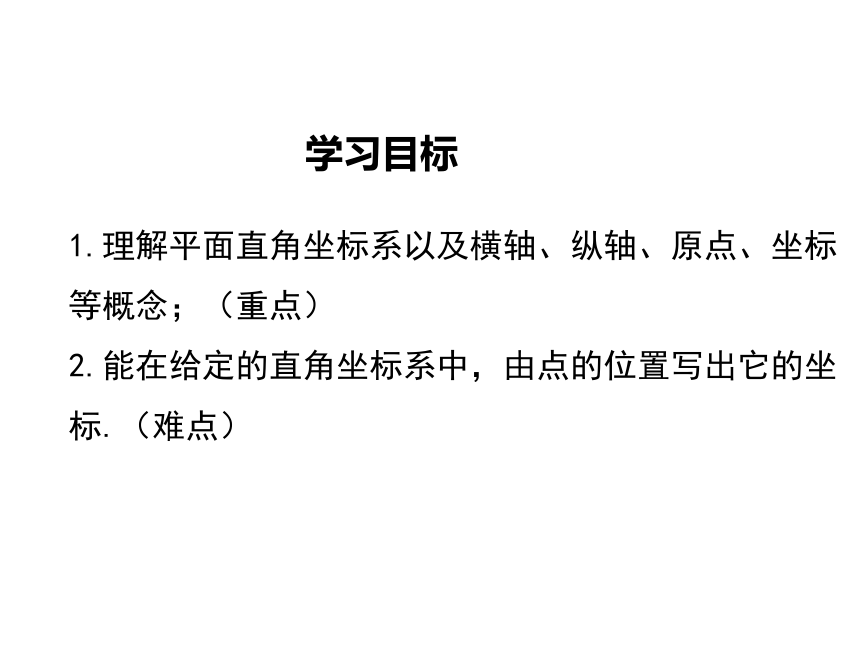

学习目标
1.理解平面直角坐标系以及横轴、纵轴、原点、坐标
等概念；（重点）
2.能在给定的直角坐标系中，由点的位置写出它的坐
标.（难点）
导入新课

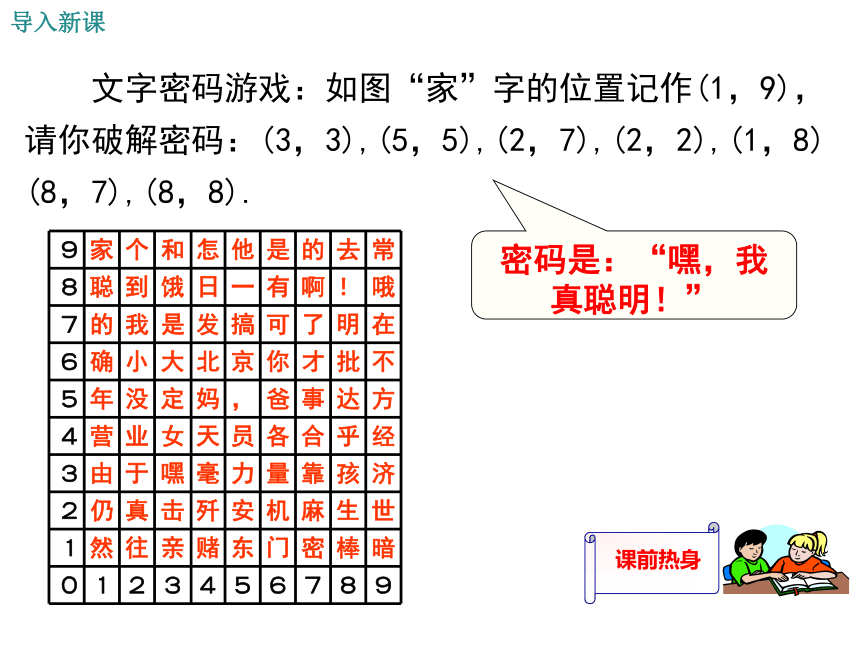

文字密码游戏：如图“家”字的位置记作(1，9)，请你破解密码：(3，3),(5，5),(2，7),(2，2),(1，8)
(8，7),(8，8).
９ 家 个 和 怎 他 是 的 去 常
８ 聪 到 饿 日 一 有 啊 ！ 哦
７ 的 我 是 发 搞 可 了 明 在
６ 确 小 大 北 京 你 才 批 不
５ 年 没 定 妈 ， 爸 事 达 方
４ 营 业 女 天 员 各 合 乎 经
３ 由 于 嘿 毫 力 量 靠 孩 济
２ 仍 真 击 歼 安 机 麻 生 世
１ 然 往 亲 赌 东 门 密 棒 暗
０ １ ２ ３ ４ ５ ６ ７ ８ ９
密码是：“嘿，我真聪明！”
课前热身
导入新课
在平面内，确定物体位置方式主要有两种：
一般记作（a ，b）
(横　＋　纵）
(方位角＋距离）
在平面内，确定物体位置,需 _____ 数据
两个
思考：（a ，b）从何而来呢？

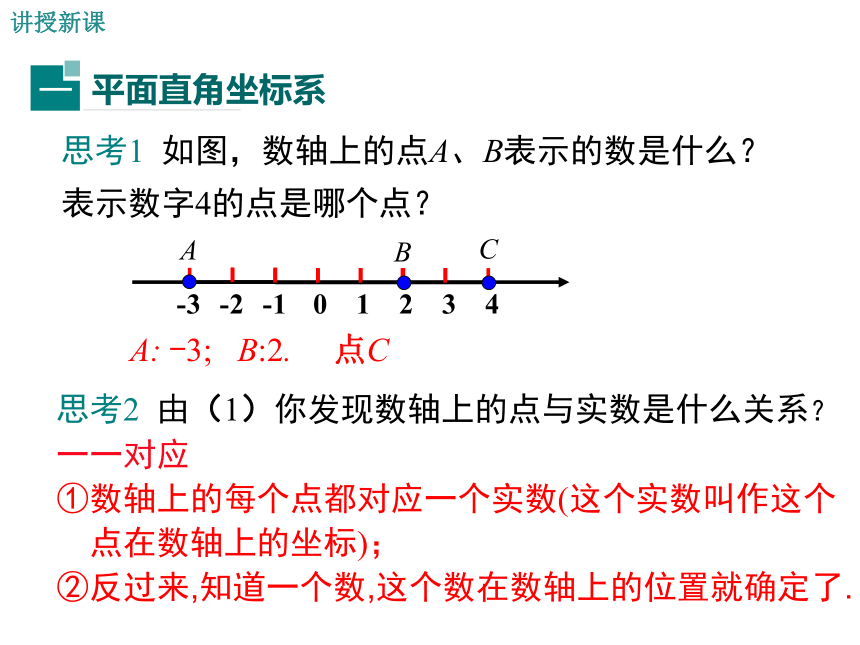

思考1 如图，数轴上的点A、B表示的数是什么？
表示数字4的点是哪个点？
0
1
2
3
4
-3
-2
-1
A
B
C
思考2 由（1）你发现数轴上的点与实数是什么关系？
一一对应
①数轴上的每个点都对应一个实数(这个实数叫作这个
点在数轴上的坐标)；
②反过来,知道一个数,这个数在数轴上的位置就确定了.
A: -3; B:2.
点C
讲授新课
平面直角坐标系
一
问题：如图是某城市旅游
景点的示意图：
(1) 你是怎样确定各个景点位置的？
（3，1）
（－2，1）
（－2，－1）
（－1，－3）
（－4，－4）
1.你是怎样确定各个旅游景点的位置的？
2.“大成殿”在“中心广场”的西南各多少个小格？“碑林”在广场的东北各多少格？
3.如果中心广场为（0,0）你能表示出其他景点的位置么？
合作探究

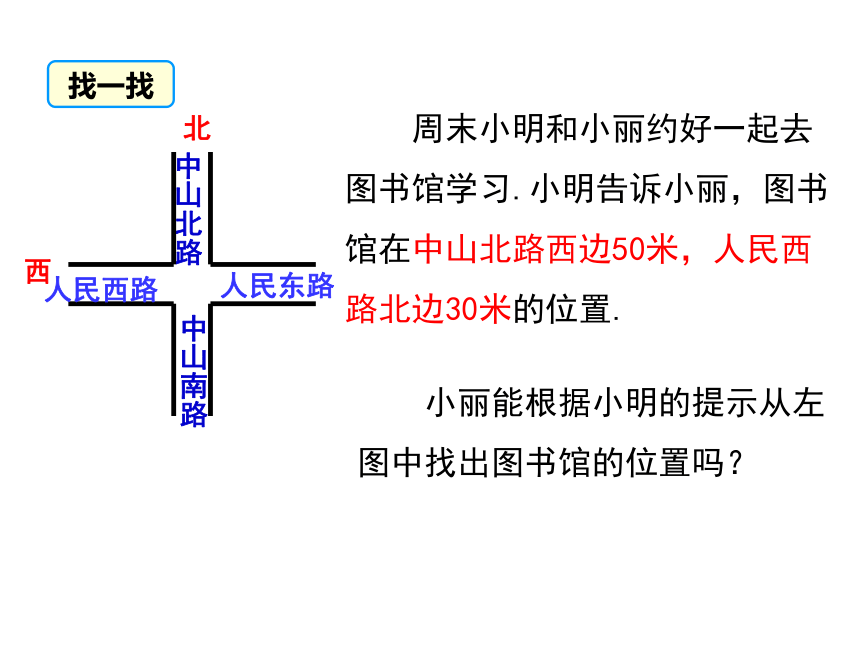

小丽能根据小明的提示从左图中找出图书馆的位置吗？
周末小明和小丽约好一起去图书馆学习.小明告诉小丽，图书馆在中山北路西边50米，人民西路北边30米的位置.
中山南路
人民东路
中山北路
人民西路
北
西
找一找
中山南路
人民东路
中山北路
人民西路
北
西

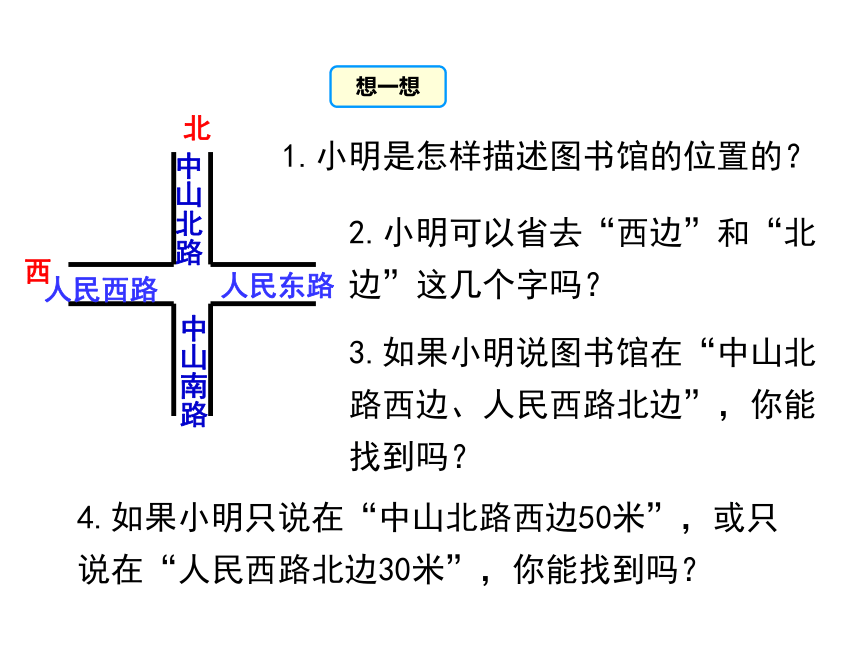

想一想
4.如果小明只说在“中山北路西边50米”，或只说在“人民西路北边30米”，你能找到吗？
1.小明是怎样描述图书馆的位置的？
2.小明可以省去“西边”和“北边”这几个字吗？
3.如果小明说图书馆在“中山北路西边、人民西路北边”，你能找到吗？

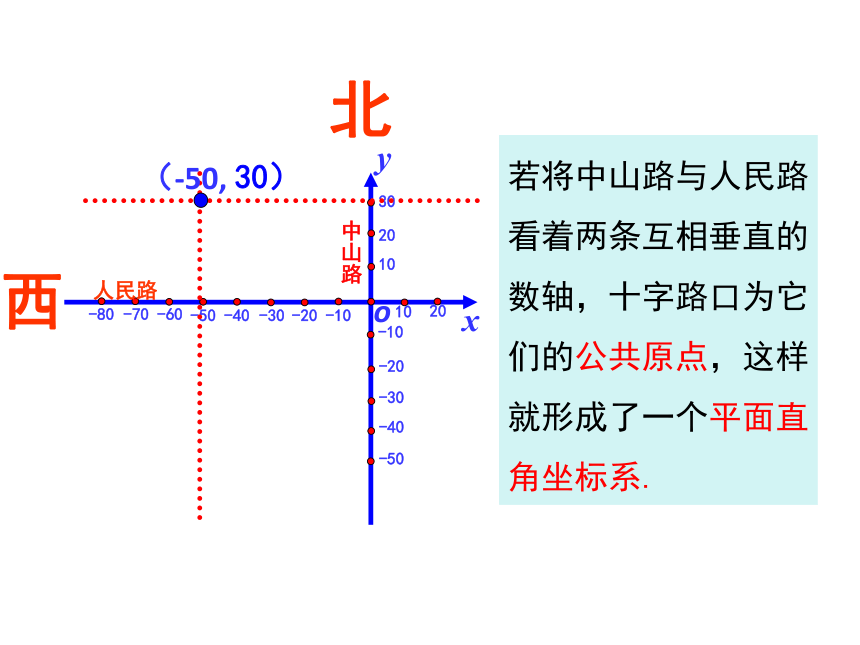

若将中山路与人民路看着两条互相垂直的数轴，十字路口为它们的公共原点，这样就形成了一个平面直角坐标系.
x
y
o
30
20
10
20
10
-10
-20
-30
-40
-20
-50
-10
-70
-60
-50
-40
-30
-80
（-50,
北
西
30）
人民路
中山路
3
1
4
2
5
-2
-4
-1
-3
O
y
在平面内画两条互相垂直的数轴,构成平面直角坐标系.
1
2
3
4
5
-4
-3
-2
-1
x
竖直的叫y轴或纵轴；
y轴取向上为正方向
水平的叫x轴或横轴；
x轴取向右为正方向
x轴与y轴的交点叫平面直角坐标系的原点.
x
O
练一练：下面四个图形中，是平面直角坐标系的是（ ）
-3 -2 -1 1 2 3
3
2
1
-1
-2
-3
y
x
x
y
（A）
3 2 1 -1 -2 -3
x
y
（B）
2
1
-1
-2
O
-3 -2 -1 1 2 3
3
2
1
-1
-2
-3
（C）
O
-3 -2 -1 1 2 3
3
2
1
-1
-2
-3
y
（D）
O
D
这样P点的横坐标是-2，纵坐标是3，规定把横坐标写在前，纵坐标在后，记作：P(-2，3)
P(-2，3)就叫做点P在平面直角坐标系中的坐标，简称点P的坐标.
-4 -3 -2 -1 0 1 2 3
1
2
3
4
-1
-2
-3
-4
x
y
思考：如图点P如何表示呢？
后由P点向y轴画垂线，垂足N在y轴上的坐标是3. 称为P点的纵坐标.
先由P点向x轴画垂线，垂足M在x轴上的坐标是是-2；称为P点的横坐标.
P
N
M
1
1
-1
-2
-3
-4
2
3
2
3
4
5
4
-1
-2
-3
-4
-5
0
Ａ
（４，３）
x
y
1. 找出点Ａ的坐标.
(1)过点Ａ作x轴的垂线，垂足在x轴上对应的数是４；
(2)过点Ａ作y轴的垂线，垂足在y轴上对应的数是３；
点Ａ的坐标为（４，３）
试一试
x
O
1
2
3
-1
-2
-3
1
2
-1
-2
-3
y
2. 在平面直角坐标系中
找点A(3,-2)
由坐标找点的方法：
(1)先找到表示横坐标与纵坐标的点；
(2)然后过这两点分别作x轴与y轴的垂线；
(3)垂线的交点就是该坐标对应的点.
A
典例精析
A
B
C
E
F
D
例1：写出下图中的多边形ABCDEF各个顶点的坐标.
1
2
3
4
-1
-2
1
2
3
-1
-2
-3
【答案】
A（-2，0）
B（0，-3）
C（3，-3）
D（4，0）
E（3，3）
F（0，3）
y
O
x
3
1
4
2
5
-2
-1
-3
0
1
2
3
4
5
-4
-3
-2
-1
x
y
·
B
·
A
·
D
·
C
在直角坐标第中描出下列各点：
A（4，3）， B（-2，3），
C（-4，-1），D（2，-2）.
练一练
直角坐标系中点的坐标的特征
二
在平面直角坐标系中，两条坐标轴（即横轴和纵轴）把平面分成如图所示的Ⅰ，Ⅱ ，Ⅲ，Ⅳ四个区域.
分别称为第一，二，三，四象限.
注意：坐标轴上的点不属于任何一个象限.
活动1: 观察坐标系,填写各象限内的点的坐标的特征：
点的位置 横坐标的符号 纵坐标的
符号
第一象限
第二象限
第三象限
第四象限
+
+
+
-
-
-
+
-
A
y
O
x
-1
-2
-3
-1
-2
-3
-4
1
2
3
4
1
2
3
4
5
-4
B
C
D
E
交流:不看平面直角坐标系,你能迅速说出A(4,5) , B(-2,3), C(-4,
-1), D(2.5,-2), E(0,-4)所在的象限吗？你的方法又是什么？
点的位置 横坐标的符号 纵坐标的
符号
在x轴的正半轴上
在x轴的负半轴上
在y轴的正半轴上
在y轴的负半轴上
0
+
+
-
-
0
0
0
交流：不看平面直角坐标系,你能迅速说出(-5,0),(0,-5),(3,0),
(0,3),(0,0)所在的位置吗？你的方法又是什么？
A
y
O
x
-1
-2
-3
-1
-2
-3
-4
1
2
3
4
1
2
3
4
5
-4
B
C
E
活动2.观察坐标系,填写坐标轴上的点的坐标的特征：
思考：坐标平面内的点与有序数对(坐标)是什么关系
类似数轴上的点与实数是一一对应的.我们可以得出：
①对于坐标平面内任意一点M,都有唯一的一对有序实数(x,y) (即点M的坐标）和它对应；
②反过来，对于任意一对有序实数(x,y),在坐标平面内都有唯一的一点M(即坐标为(x,y)的点）和它对应.
也就是说，坐标平面内的点与有序实数对是一一对应的.
例2：在平面直角坐标系中，描出下列各点，并指出它们分别在哪个象限. A(5，4)，B(-3，4)，
C (-4 ，-1)，D(2，-4).
解
如图，先在x 轴上找到表示5的点，再在y 轴
上找出表示4 的点，过这两个点分别作x 轴，y 轴的垂线，垂线的交点就是点A. 类似地，其他各点的位置如图所示.点A 在第一象限，点B 在第二象限，点C在第三象限，点D在第四象限.
(5，4)
(-3，4)
(-4 ，-1)
(2，-4)
例3 设点M(a，b)为平面直角坐标系内的点．
(1)当a>0，b<0时，点M位于第几象限？
(2)当ab>0时，点M位于第几象限？
(3)当a为任意有理数，且b<0时，点M位于第几象限？
解：(1)点M在第四象限；
(2)可能在第一象限(a>0，b>0)或者在第三象限(a<0，b<0)；
(3)可能在第三象限(a<0，b<0)或者第四象限(a>0，b<0)或者y轴负半轴上(a=0，b<0)．
练一练
已在平面直角坐标系中，点P(m，m－2)在第一象限内，则m的取值范围是________．
解析：根据第一象限内点的坐标的符号特征，横坐标为正，纵坐标为正，可得关于m的一元一次不等式组 解得m＞2.
m＞2
【方法总结】求点的坐标中字母的取值范围的方法：根据各个象限内点的坐标的符号特征，列出关于字母的不等式或不等式组，解不等式或不等式组即可求出相应字母的取值范围．
当堂练习
1.如图，点A的坐标为( )
A. ( -2，3)
B. ( 2，-3)
C . ( -2，-3)
D . ( 2，3)
x
y
O
1
2
3
-3
-2
-1
1
2
-1
-2
A
A
2.如图，点A的坐标为 ，
点B的坐标为 .
x
y
O
1
2
3
-3
-2
-1
1
2
-1
-2
A
B
(-2,0)
(0,-2)
A（3，6）
B（0，－8）
C（－7，－5）
D（－6，0）
E（－3.6，5）
F（5，－6）
G（0，0）
第一象限
第三象限
第二象限
第四象限
y 轴上
x 轴上
原点
3.下列各点分别在坐标平面的什么位置上？
平面直角坐标系及点的坐标
定义：原点、坐标轴
课堂小结
点的坐标
定义与符号特征
点的坐标的确定
建立合适的平面直角坐标系
