第十六章《电压电阻》期末提分复习题A卷 （无答案）人教版物理九年级全一册

第十六章《电压电阻》期末提分复习题A卷 2024-2025学年人教版物理九年级（全一册）上学期
一、单选题
1．关于如图所示的滑动变阻器，下列说法不正确的是（　　）
A．通过改变接入电路的电阻丝的长度来改变电阻
B．“50Ω”表示接入电路的最大阻值为50Ω
C．“1.2A”表示允许通过的最大电流为1.2A
D．接“A、C”接线柱，向左移动滑片电阻变大
2．下列关于实验仪器使用的说法中，正确的是（　　）
A．使用电流表时，可以不经过用电器把它直接接在电源两极上
B．连接电路时，滑动变阻器滑片应移到阻值最小处
C．滑动变阻器接入电路中改变灯泡亮度时，应与灯泡并联
D．使用电压表时，电压表必须并联在被测用电器两端
3．如图所示，桌面上有一个开关、两个灯泡，开关闭合，则下列说法不正确的是（　　）
A．若两灯同时亮，同时熄，则两灯可能串联，也可能并联
B．若用电压表测得两灯两端电压不相等，则两灯一定串联
C．若用电流表测得通过两灯的电流相等，则两灯一定串联
D．若两灯规格不同，用电压表测得两灯两端电压相等，则两灯一定并联

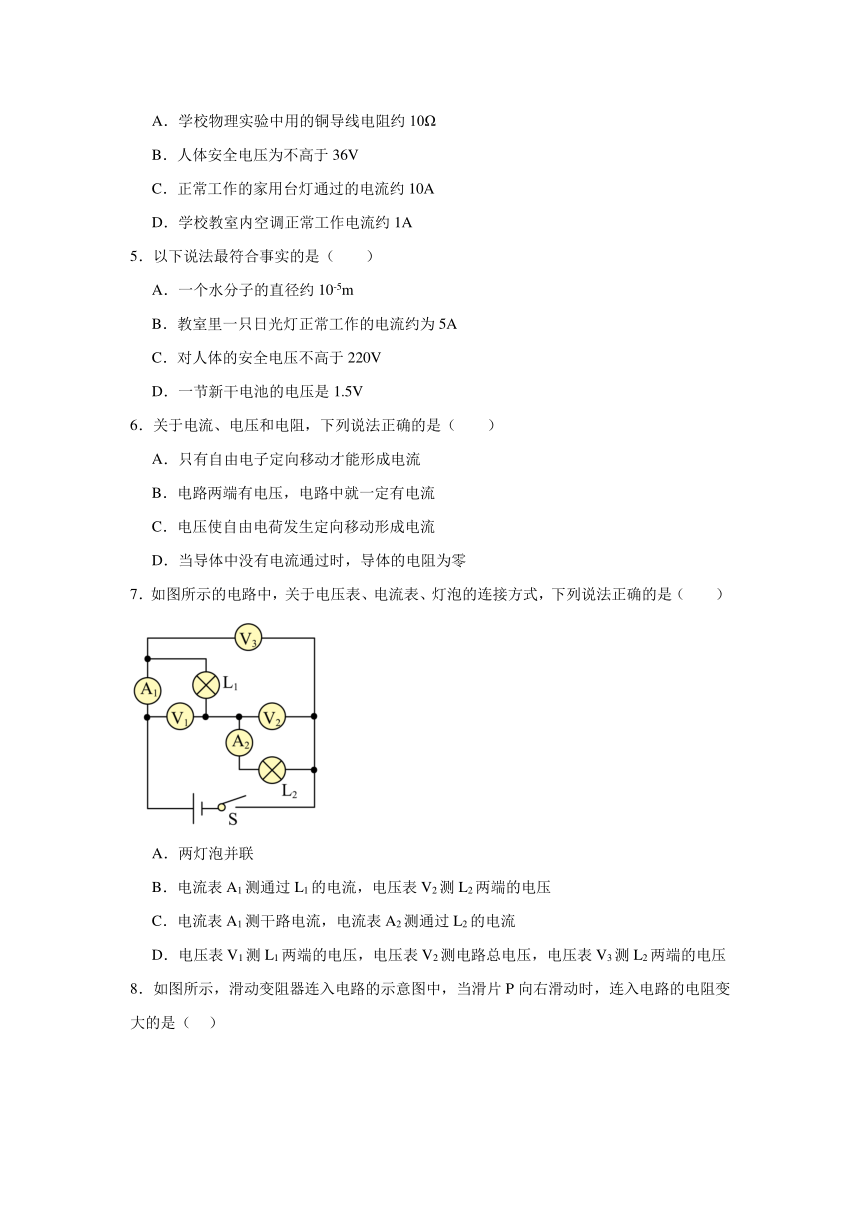

4．下列生活常识中正确的是（　　）
A．学校物理实验中用的铜导线电阻约10Ω
B．人体安全电压为不高于36V
C．正常工作的家用台灯通过的电流约10A
D．学校教室内空调正常工作电流约1A
5．以下说法最符合事实的是（　　）
A．一个水分子的直径约10-5m
B．教室里一只日光灯正常工作的电流约为5A
C．对人体的安全电压不高于220V
D．一节新干电池的电压是1.5V
6．关于电流、电压和电阻，下列说法正确的是（　　）
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．当导体中没有电流通过时，导体的电阻为零
7．如图所示的电路中，关于电压表、电流表、灯泡的连接方式，下列说法正确的是（　　）
A．两灯泡并联
B．电流表A1测通过L1的电流，电压表V2测L2两端的电压
C．电流表A1测干路电流，电流表A2测通过L2的电流
D．电压表V1测L1两端的电压，电压表V2测电路总电压，电压表V3测L2两端的电压

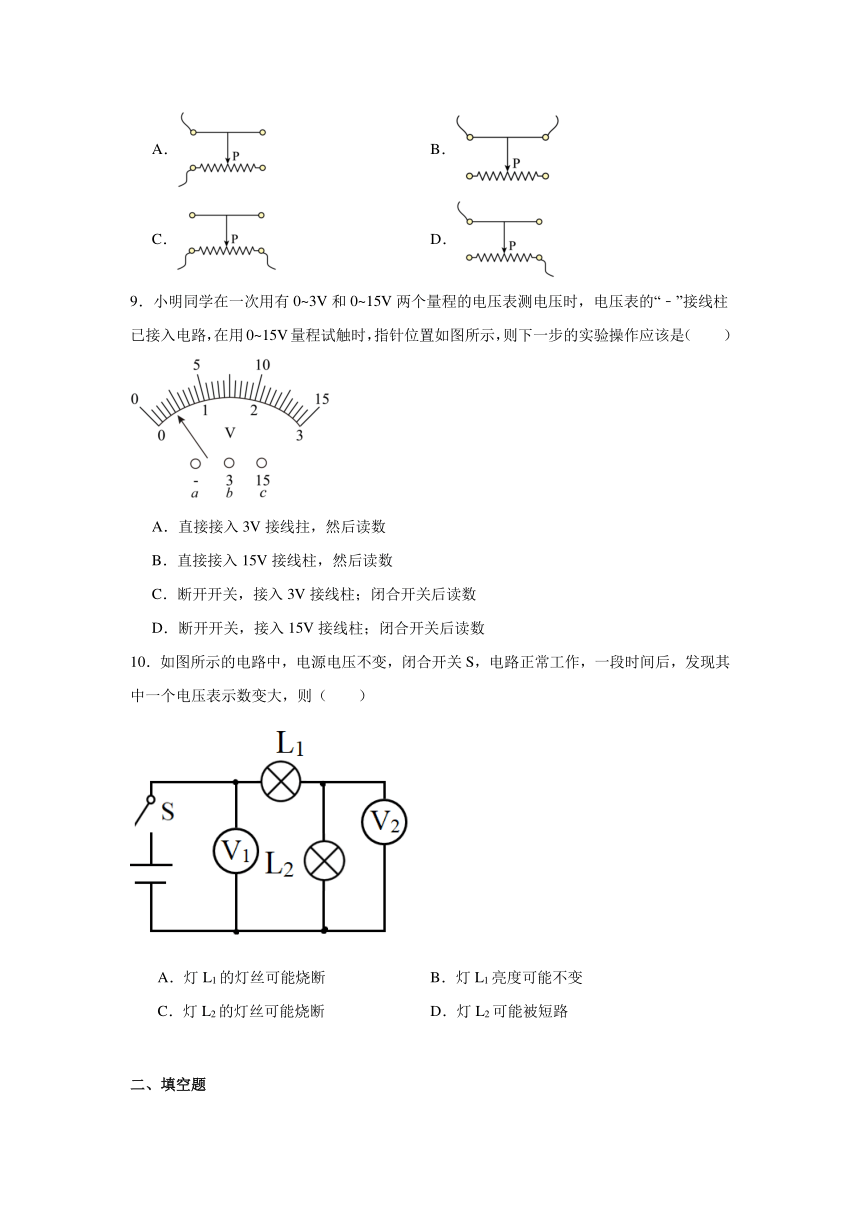

8．如图所示，滑动变阻器连入电路的示意图中，当滑片P向右滑动时，连入电路的电阻变大的是（ ）
A． B．
C． D．
9．小明同学在一次用有0~3V和0~15V两个量程的电压表测电压时，电压表的“﹣”接线柱已接入电路，在用0~15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（　　）
A．直接接入3V接线拄，然后读数
B．直接接入15V接线柱，然后读数
C．断开开关，接入3V接线柱；闭合开关后读数
D．断开开关，接入15V接线柱；闭合开关后读数
10．如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（　　）
A．灯L1的灯丝可能烧断 B．灯L1亮度可能不变
C．灯L2的灯丝可能烧断 D．灯L2可能被短路
二、填空题
11．如图所示的电路，闭合开关，小灯泡和LED发光，说明LED的正极是 （选填“左”或“右”）侧的引脚，此时导线中自由电子定向移动的方向为 （选填“从A到B”或“从B到A”）。如果将电源两极的接线对调，闭合开关后，小灯泡 （选填“能”或“不能”）发光。
12．央视《是真的吗》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，中间剪掉一些（如图甲），将锡纸条带锡的一端接在电池的正极，另一端接在电池的负极，很快发现锡纸条开始冒烟、着火（如图乙）。锡是 （选填“导体”“半导体”或“绝缘体”），锡纸条上ab、bc、cd段长度相等，则 段的电阻最大。
13．如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片。将该变阻器接入电路中可以调节灯泡的亮度，应该和灯泡 联后接入；当接入a、b接线柱，顺时针旋转旋钮触片时，接入的电阻丝长度 （填“变长”或“变短”），灯泡亮度 （填“变亮”或“变暗”）。
14．如图所示的电路中，当闭合开关后，把滑动变阻器滑片向右移动，这时滑动变阻器接入电路中的阻值将 ，灯泡的亮度将变 ．
15．如图所示，闭合开关时，将滑动变阻器的滑片P向右移动时，电流表示数将 ，电压表示数将 （后两空选填“变大”、“变小”或“不变”）。
三、实验题
16．学习电压时，课外实践小组利用水果、相同大小的铜片和锌片、导线、开关和电压表自制水果电池，并测量其电压大小，如图所示。他们发现各组的水果电池的电压各不相同，进一步对比发现水果的种类、水果的大小、金属片插入水果的深度、金属片间的距离都有可能影响电压的大小。于是决定探究水果电池的电压与水果大小是否有关，请你设计一个可操作的方案。
17．小明用如图所示的器材探究“影响电阻大小的因素”。为长度一样的镍铬合金丝，比的横截面积大。
（1）此实验主要采用的研究方法是： ；
（2）利用此装置能探究电阻的大小与下列 的关系（多选）；
A．长度 B．横截面积 C．材料
（3）实验中小灯泡越亮，表示接入电路的合金丝电阻越 。
四、计算题
18．现有灯泡 Ll和L2,开关S1和S2、电池、电流表各一只、导线若干．请按以下要求设计电路：
( l) 灯泡Ll和L2并联；
(2) 开关S1可控制两只灯泡，开关S2只能控制灯泡L2；
(3) 电流表测干路电流. 在右方画出你所设计的电路图，并在图中标明电流表“十”、“一”接线拄的位置，以及开关闭合后的电流方向．
19．小明家里有一款台灯，当闭合控制灯泡的开关时，台灯会发光，同时这款台灯有内置音响，可以播放部分音乐。该台灯的等效电路如图所示。若该款台灯需要用到4节干电池串联作为电源，且每节干电池电压为U =1.5V，则：
(1)该款台灯的电源电压多大
(2)同时闭合开关 S1、S2，灯泡和音响都正常工作，则灯泡正常工作的电压是多大
(3)同时闭合开关S1、S2，该电路中的干路电流为0.6 A， 通过灯泡的电流为 0.4A，则通过音响的电流是多大
五、作图题
20．作图题：
(1)请在图中画出使杠杆AOB（O为支点）保持平衡的最小动力F及其力臂l的示意图。
(2)如图所示，将电压表和电流表符号填在“〇”内，要求开关闭合时两灯均发光，且两电表的示数均不为零。
