常考专项整合一 光学作图

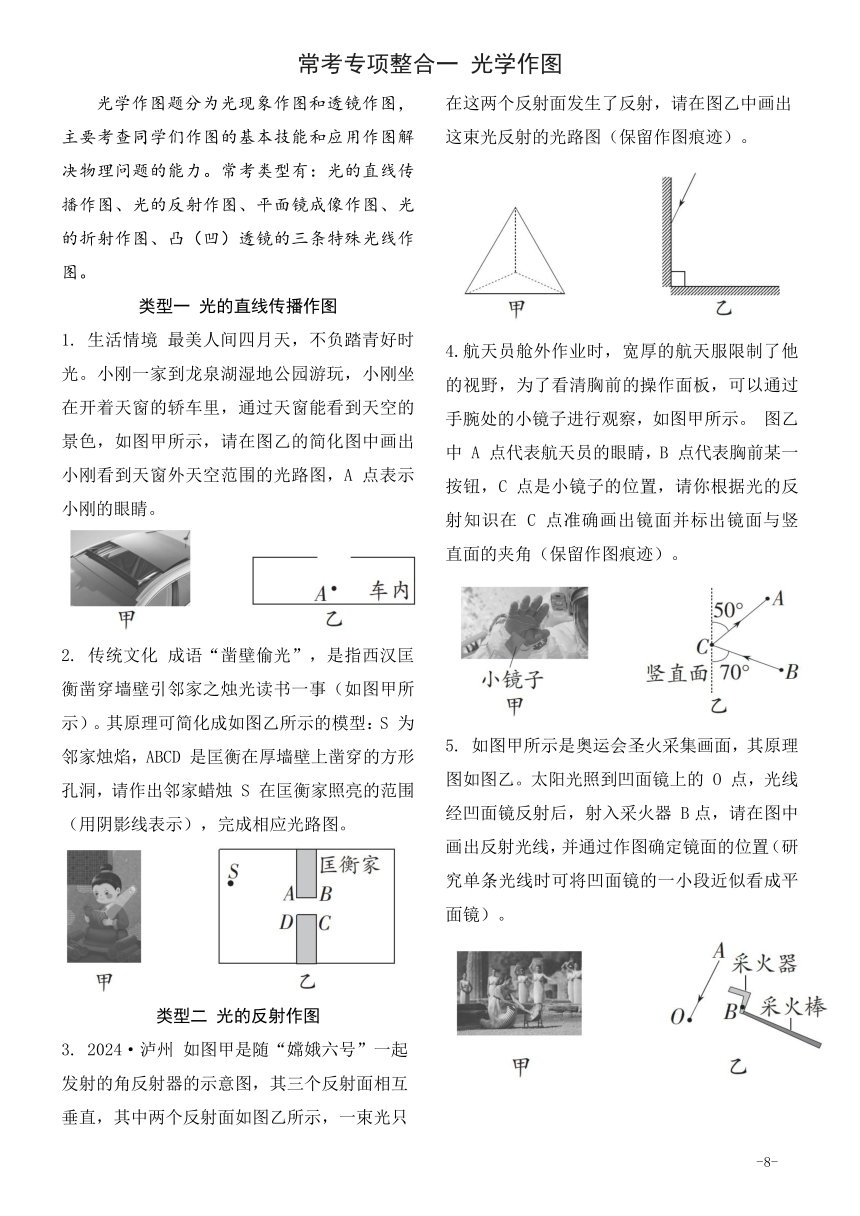

光学作图题分为光现象作图和透镜作图，主要考查同学们作图的基本技能和应用作图解决物理问题的能力。常考类型有：光的直线传播作图、光的反射作图、平面镜成像作图、光的折射作图、凸（凹）透镜的三条特殊光线作图。
类型一 光的直线传播作图
生活情境 最美人间四月天，不负踏青好时光。小刚一家到龙泉湖湿地公园游玩，小刚坐在开着天窗的轿车里，通过天窗能看到天空的景色，如图甲所示，请在图乙的简化图中画出小刚看到天窗外天空范围的光路图，A 点表示小刚的眼睛。
2. 传统文化 成语“凿壁偷光”，是指西汉匡衡凿穿墙壁引邻家之烛光读书一事（如图甲所示）。其原理可简化成如图乙所示的模型：S 为邻家烛焰，ABCD 是匡衡在厚墙壁上凿穿的方形孔洞，请作出邻家蜡烛 S 在匡衡家照亮的范围（用阴影线表示），完成相应光路图。
类型二 光的反射作图
3. 2024·泸州 如图甲是随“嫦娥六号”一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图（保留作图痕迹）。
4.航天员舱外作业时，宽厚的航天服限制了他的视野，为了看清胸前的操作面板，可以通过手腕处的小镜子进行观察，如图甲所示。 图乙中 A 点代表航天员的眼睛，B 点代表胸前某一按钮，C 点是小镜子的位置，请你根据光的反射知识在 C 点准确画出镜面并标出镜面与竖直面的夹角（保留作图痕迹）。
5. 如图甲所示是奥运会圣火采集画面，其原理图如图乙。太阳光照到凹面镜上的 O 点，光线经凹面镜反射后，射入采火器 B点，请在图中画出反射光线，并通过作图确定镜面的位置（研究单条光线时可将凹面镜的一小段近似看成平面镜）。

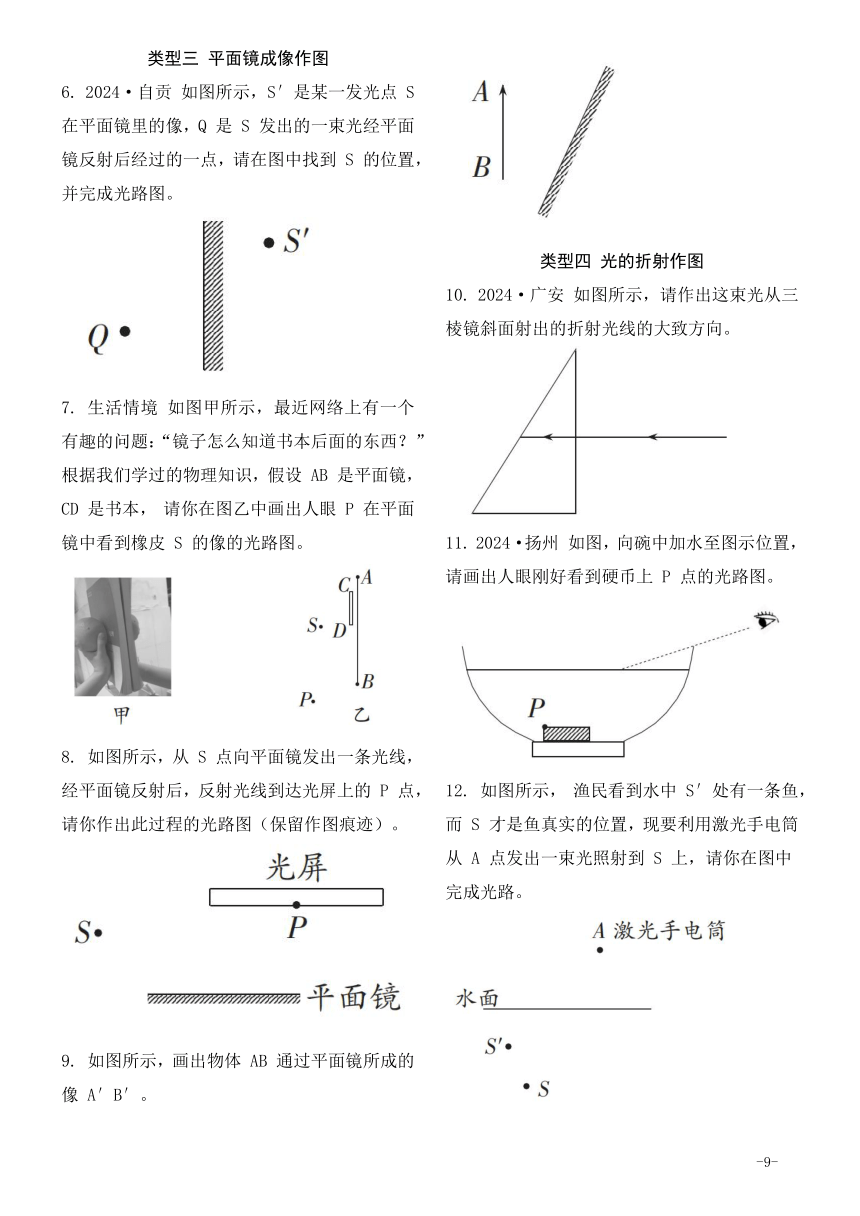

类型三 平面镜成像作图
6. 2024·自贡 如图所示，S′是某一发光点 S 在平面镜里的像，Q 是 S 发出的一束光经平面镜反射后经过的一点，请在图中找到 S 的位置，并完成光路图。
生活情境 如图甲所示，最近网络上有一个有趣的问题：“镜子怎么知道书本后面的东西？”根据我们学过的物理知识，假设 AB 是平面镜，CD 是书本， 请你在图乙中画出人眼 P 在平面镜中看到橡皮 S 的像的光路图。
8. 如图所示，从 S 点向平面镜发出一条光线，经平面镜反射后，反射光线到达光屏上的 P 点，请你作出此过程的光路图（保留作图痕迹）。
9. 如图所示，画出物体 AB 通过平面镜所成的像 A′B′。
类型四 光的折射作图
10. 2024·广安 如图所示，请作出这束光从三棱镜斜面射出的折射光线的大致方向。
11. 2024·扬州 如图，向碗中加水至图示位置，请画出人眼刚好看到硬币上 P 点的光路图。
12. 如图所示， 渔民看到水中 S′处有一条鱼，而 S 才是鱼真实的位置，现要利用激光手电筒从 A 点发出一束光照射到 S 上，请你在图中完成光路。
类型五 透镜作图
13. 2024·枣庄 如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透镜的折射光路。
2024·达州 一束平行于主光轴的光线，经凸透镜折射后在水面发生反射和折射，请完成光路图。
常考专项整合一 光学作图
1. 如下图所示
2. 如下图所示
3. 如下图所示
4. 如下图所示
5. 如下图所示
6. 如下图所示
7. 如下图所示
8. 如下图所示
9. 如下图所示
10. 如下图所示
11. 如下图所示
12. 如下图所示
13. 如下图所示
14. 如下图所示
