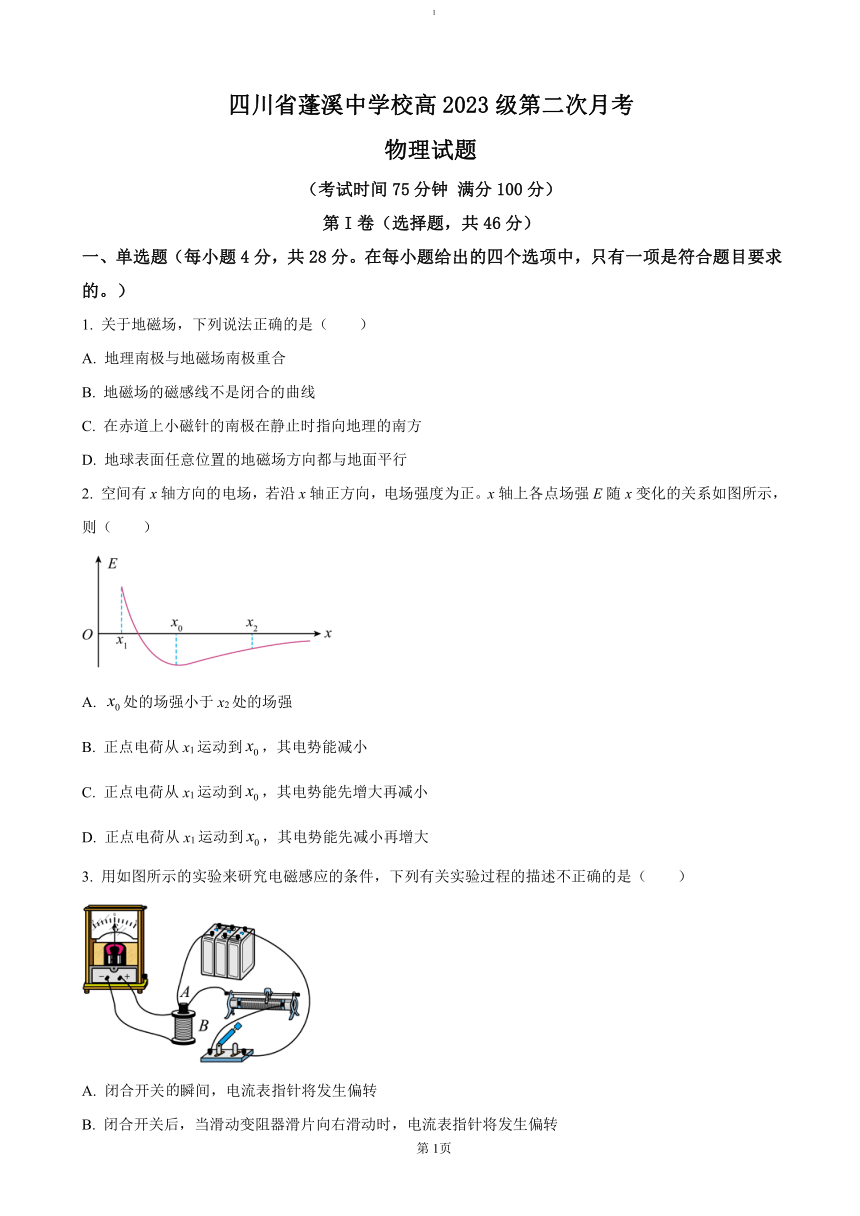

四川省蓬溪中学校高2023级第二次月考
物理试题
（考试时间75分钟 满分100分）
第I卷（选择题，共46分）
一、单选题（每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1. 关于地磁场，下列说法正确的是（　　）
A. 地理南极与地磁场南极重合
B. 地磁场的磁感线不是闭合的曲线
C. 在赤道上小磁针的南极在静止时指向地理的南方
D. 地球表面任意位置的地磁场方向都与地面平行
2. 空间有x轴方向的电场，若沿x轴正方向，电场强度为正。x轴上各点场强E随x变化的关系如图所示，则（　　）
A. 处的场强小于x2处的场强
B. 正点电荷从x1运动到，其电势能减小
C. 正点电荷从x1运动到，其电势能先增大再减小
D. 正点电荷从x1运动到，其电势能先减小再增大
3. 用如图所示的实验来研究电磁感应的条件，下列有关实验过程的描述不正确的是（　　）
A. 闭合开关瞬间，电流表指针将发生偏转
B. 闭合开关后，当滑动变阻器滑片向右滑动时，电流表指针将发生偏转
C. 闭合开关后，当线圈A和线圈B整体在桌面移动时，电流表指针将发生偏转
D. 闭合开关后，当线圈A从线圈B中迅速抽出时，电流表指针将发生偏转

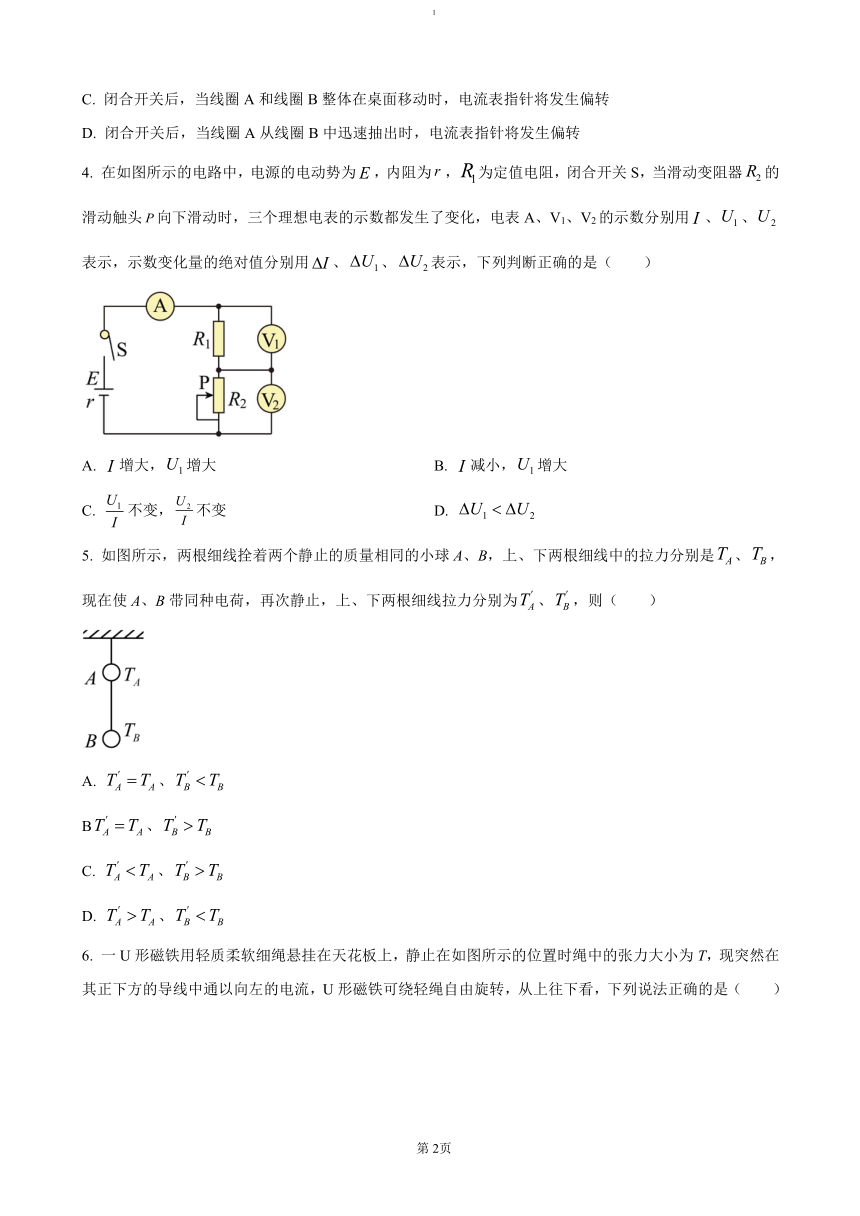

4. 在如图所示的电路中，电源的电动势为，内阻为，为定值电阻，闭合开关S，当滑动变阻器的滑动触头向下滑动时，三个理想电表的示数都发生了变化，电表A、V1、V2的示数分别用、、表示，示数变化量的绝对值分别用、、表示，下列判断正确的是（　　）
A. 增大，增大 B. 减小，增大
C. 不变，不变 D.
5. 如图所示，两根细线拴着两个静止的质量相同的小球A、B，上、下两根细线中的拉力分别是、，现在使A、B带同种电荷，再次静止，上、下两根细线拉力分别为、，则（　　）
A. 、
B、
C. 、
D. 、
6. 一U形磁铁用轻质柔软细绳悬挂在天花板上，静止在如图所示的位置时绳中的张力大小为T，现突然在其正下方的导线中通以向左的电流，U形磁铁可绕轻绳自由旋转，从上往下看，下列说法正确的是（　　）
A. 磁铁顺时针旋转，且T会变小 B. 磁铁逆时针旋转，且T会变小
C. 磁铁顺时针旋转，且T会变大 D. 磁铁逆时针旋转，且T会变大
7. 将横截面相同、材料不同的两段导体、无缝连接成一段导体，总长度为1.00m，接入图甲电路。闭合开关S，滑片P从M端滑到N端，理想电压表读数U随滑片P的滑动距离x的变化关系如图乙，则导体、的电阻率之比约为（　　）
A. B. C. D.
二、多选题（每小题6分，共18分。每小题给出的四个选项中有多个选项符合要求，全部选对得6分，不全得3分，有错选或不选得0分）
8. 如图所示，充电后与电源分离的平行板电容器，其正极接地，在极板间P点有一带电液滴处于静止状态，现将接地的B板移至虚线处，则（　　）
A. 两板间电压不变 B. P点与A板间的电势差变大
C. 液滴仍保持静止 D. 液滴的电势能增大
9. 如图所示，三条长直导线、、都通以垂直纸面的电流，其中、两根导线中电流方向垂直纸面向外。点与、、三条导线距离相等，且处于。现在点垂直纸面放置一小段通电导线，电流方向垂直纸面向里，导线受力方向如图所示。则可以判断（　　）
A. 点处的磁感应强度的方向与相同
B. 长导线中的电流方向垂直纸面向外
C. 长导线中电流I1小于中电流I2
D. 长导线中电流I3小于中电流I2
10. 如图所示，在平面直角坐标系xOy的第一、二象限内，存在垂直纸面向外的匀强磁场，磁感应强度大小为B。大量质量为m、电量为q的相同粒子从y轴上的点，以相同的速率在纸面内沿不同方向先后射入磁场。当沿x轴正方向射入时，粒子垂直x轴离开磁场，不计粒子的重力，则（　　）
A. 粒子一定带正电
B. 粒子入射速率为
C. 粒子在磁场运动的最短时间为
D. 粒子离开磁场的位置到O点的最大距离为2L
第II卷（非选择题，共54分）
三、实验题（其中11题8分，12题10分。）

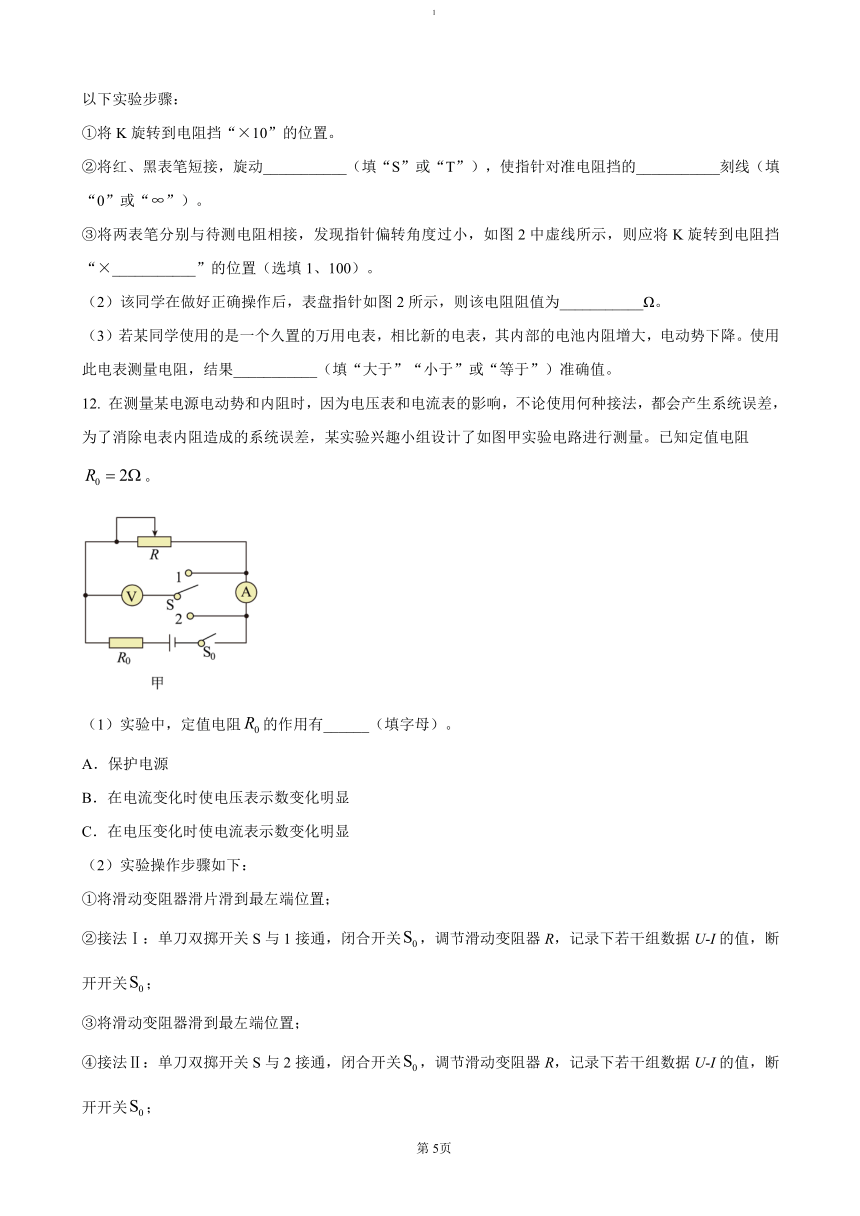

11. 某实验小组在实验室练习使用多用电表测电阻：
（1）多用电表表盘如图1所示，某同学在完成机械调零后，准备测电阻，他进行如下操作，请帮助他完成以下实验步骤：
①将K旋转到电阻挡“×10”的位置。
②将红、黑表笔短接，旋动___________（填“S”或“T”），使指针对准电阻挡的___________刻线（填“0”或“∞”）。
③将两表笔分别与待测电阻相接，发现指针偏转角度过小，如图2中虚线所示，则应将K旋转到电阻挡“×___________”的位置（选填1、100）。
（2）该同学在做好正确操作后，表盘指针如图2所示，则该电阻阻值为___________Ω。
（3）若某同学使用的是一个久置的万用电表，相比新的电表，其内部的电池内阻增大，电动势下降。使用此电表测量电阻，结果___________（填“大于”“小于”或“等于”）准确值。
12. 在测量某电源电动势和内阻时，因为电压表和电流表的影响，不论使用何种接法，都会产生系统误差，为了消除电表内阻造成的系统误差，某实验兴趣小组设计了如图甲实验电路进行测量。已知定值电阻。
（1）实验中，定值电阻的作用有______（填字母）。
A．保护电源
B．在电流变化时使电压表示数变化明显
C．在电压变化时使电流表示数变化明显
（2）实验操作步骤如下：
①将滑动变阻器滑片滑到最左端位置；
②接法Ⅰ：单刀双掷开关S与1接通，闭合开关，调节滑动变阻器R，记录下若干组数据U-I的值，断开开关；
③将滑动变阻器滑到最左端位置；
④接法Ⅱ：单刀双掷开关S与2接通，闭合开关，调节滑动变阻器R，记录下若干组数据U-I的值，断开开关；
⑤分别作出两种情况所对应的U-I图像。
（3）单刀双掷开关接1时，某次读取电表数据时，电压表指针如图乙所示，此时U＝______V．
（4）根据测得数据，作出两U-I图像分别如图丙、丁所示，根据图像可知图丙对应接法为______（填“接法Ⅰ”或“接法Ⅱ”）。
（5）综合可求得电源电动势E＝______V，内阻r＝______Ω（结果均保留两位小数）
四、解答题（第13题10分，第14题10分，第15题16分，共36分）
13. 某直流电动机提升重物的装置如图，重物质量为，电源电压恒为，不计各处摩擦，当电动机以的速率匀速提升重物时，电路中的电流强度为。求：
（1）电动机消耗总功率；
（2）电动机输出机械功率；
（3）电动机线圈的电阻。
14. 如图所示，竖直正对放置的金属板A、B，两板所加的电压为U0，两板中间开有小孔。平行金属板M、N水平放置，其中心线与小孔的连线共线，粒子源P发出质量为m，电荷量为q的带正电粒子（初速度不计），粒子在A、B间加速后，射入平行金属板M、N之间，恰好从N板的右边缘离开偏转电场。已知M、N板长为L，两板间距离也为L，板M、N右侧距板右端L处放置一足够大的荧光屏PQ，屏与垂直。粒子重力不计，求：
（1）粒子进入MN板间时的速度大小v0；
（2）M、N板所加的电压U1；
（3）粒子打在荧光屏上的位置到点的距离y。
15. 建立如图所示的坐标系xOy，x轴紧挨着光滑绝缘的水平地面。在且区域内存在着彼此垂直的匀强电场与匀强磁场，匀强电场平行y轴向上，匀强磁场垂直纸面向里。质量为m且带电量为q的小球（视为点电荷）从坐标原点以速度沿x轴射入该区域，小球在复合场中做匀速圆周运动，并恰好从坐标为的点飞离复合场。忽略空气阻力，小球在运动过程中电荷量保持不变，重力加速度为g，试求：
（1）匀强电场E及匀强磁场B的大小；
（2）小球落地时的坐标；
（3）若小球从坐标原点以速度沿x轴射入该区域，此后经多长时间第5次进入复合场，并确定进入点的坐标。
四川省蓬溪中学校高2023级第二次月考
物理试题
一、单选题（每小题4分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。）
1.
【答案】C
2.
【答案】D
3.
【答案】C
4.
【答案】D
5.
【答案】B
6.
【答案】C
7.
【答案】B
二、多选题（每小题6分，共18分。每小题给出的四个选项中有多个选项符合要求，全部选对得6分，不全得3分，有错选或不选得0分）
8.
【答案】CD
9.
【答案】BC
10.
【答案】AC
第II卷（非选择题，共54分）
三、实验题（其中11题8分，12题10分。）
11.
【答案】（1） ①. T ②. 0 ③. 100
（2）1900（3）大于
12.【答案】 ①. AB##BA ②. 1.50 ③. 接法Ⅰ ④. 1.80 ⑤. 0.25
四、解答题（第13题10分，第14题10分，第15题16分，共36分）
13.
【详解】（1）电动机消耗总功率为
（2）电动机输出的机械功率为
（3）电动机线圈电阻消耗的功率为
又
解得电动机线圈的电阻为
14.
【详解】（1）对粒子在电场中的加速过程，根据动能定理有
解得
（2）对粒子在电场中的偏转过程，水平方向匀速直线运动
竖直方向匀加速直线运动
由受力可知
，
综合以上各式得
（3）如图所示，带电粒子由偏转电场离开时，速度的反向延长线交于水平位移的中点，由几何知识可知
，
则
15.
【详解】（1）小球在复合场中做匀速圆周运动，故电场力与重力平衡，洛伦兹力提供圆周运动的向心力，则有
解得
小球恰好从坐标为的点飞离复合场，由几何关系得
洛伦兹力提供向心力
联立解得
（2）小球飞离复合场后做平抛运动，则有
，
解得
故小球落地时的坐标为（）
（3）若小球从坐标原点以速度沿x轴射入该区域，小球在磁场中运动的轨迹半径为
解得
小球在磁场中运动的时间
小球离开磁场后做竖直上抛运动，运动时间
小球在第一象限做周期性运动，其周期为
小球从坐标原点到第5次进入复合场的时间
第5次进入复合场的横坐标为
故进入点的坐标（9a，a）。
