2024-2025学年人教版九年级全一册物理第三次月考（第十六章 电压 电阻~第十八章电功率）
一、填空题(共8题；共18分)
1．（2分）有一只小灯泡铭牌标有“6V 3W”，现有一个电压为9V的电源，要使小灯泡正常工作，需要串联一个 Ω的电阻接在电路中，该电阻消耗的电功率是 W。
2．（2分）甲、乙两个灯泡分别标有“220V，40W”、“220V，60W”字样，并联在220V电源上，通过灯丝电流大的是 。正常使用相同时间，甲、乙两灯消耗的电能之比是 。
3．（2分）如图所示，灯泡Ll的电阻始终大于灯泡L2的电阻，要求两个灯泡始终都亮。若要开关闭合后灯泡Ll比L2亮，则只要拆除导线 ，若要开关闭合后灯泡L2比L1亮，则只要拆除导线 。（选填①②③④⑤⑥）
4．（2分）如图所示，灯泡标有“6V
3W”字样（灯丝电阻不受温度影响），开关S闭合，电流表示数为 ，电压表示数为3V，则电路1min消耗电能 J。
5．（2分）小明利用标有“6V
6W”的灯泡L1和“6V 3W”的灯泡L2进行实验。如图甲所示：OA和OB分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线。现将两灯连入图乙所示的电路中，要使其中一个灯泡正常发光，则电路消耗的总功率为 W；若将灯泡L1和L2串联接入电路中，要使其中一只灯泡正常发光，则电路的电源电压是 V。
6．（3分）汽车大灯通常有两种照明方式“远景照明”和“近景照明”。如图甲所示是某汽车大灯的灯泡示意图，A和B是灯泡内的2条灯丝，S为扇形旋钮开关。当“近景照明”时大灯只有一条灯丝通电工作，当“远景照明”时大灯两条灯丝同时通电工作。该汽车照明大灯铭牌上标有“ ”的字样。
（1）当大灯处在“远景照明”时，开关S与触点 接触；
（2）当大灯处在“近景照明”时，通过灯丝的电流是 A（结果保留一位小数）；
（3）某驾驶员开车在回家的路上，若照明大灯消耗的功率和时间的关系如图乙所示，则在10分钟内该大灯消耗的电能是 J。
7．（3分）如图所示，电源电压为3V，R1=10Ω，R2=10Ω，R3=20Ω。只闭合S3，电流表的示数为 A，电压表的示数为 V；要使电路消耗的电功率最小，应只闭合开关 。
8．（2分）在综合实践活动课上，小龙同学设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示。小灯泡正常发光时的电阻为 Ω；若R2的滑片可任意滑动，为了保证灯泡的安全，电路中至少再串联一个 Ω的电阻。
二、单选题(共10题；共20分)

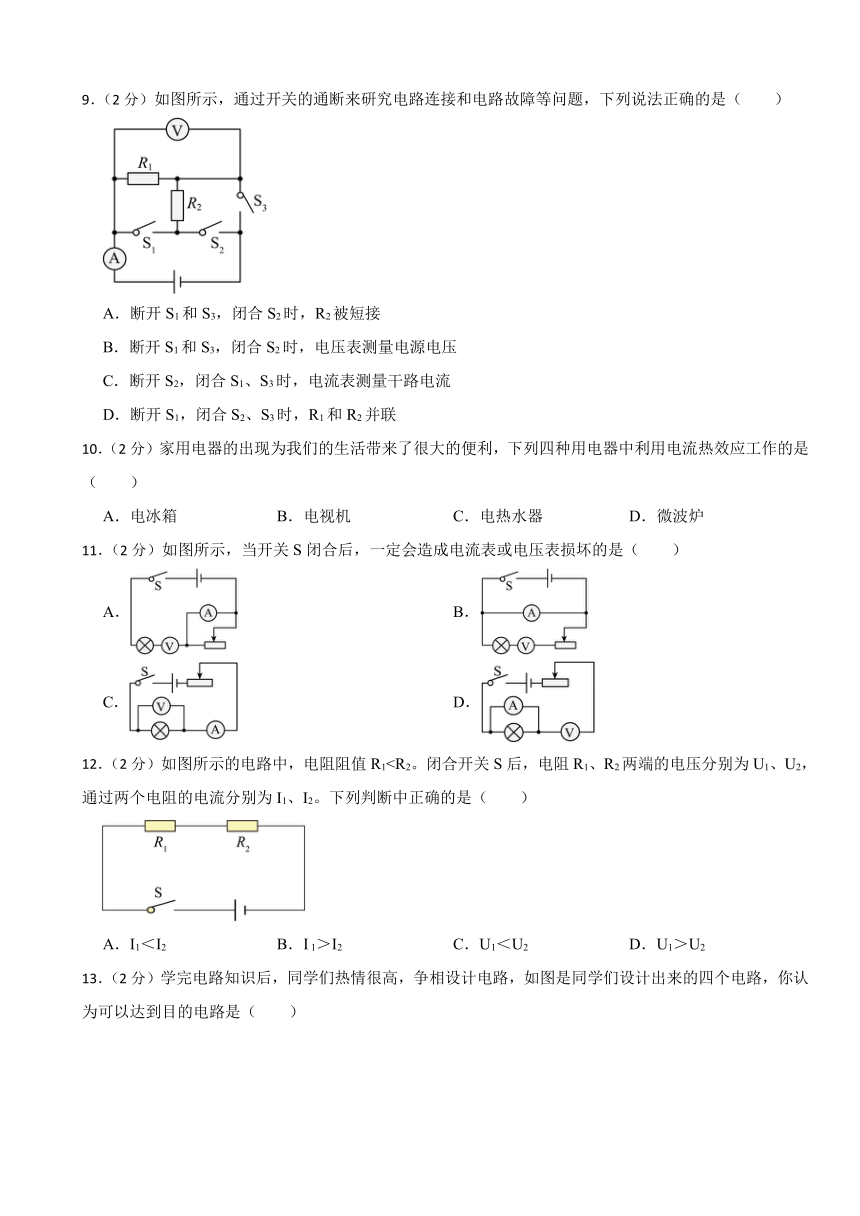

9．（2分）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（ ）
A．断开S1和S3，闭合S2时，R2被短接
B．断开S1和S3，闭合S2时，电压表测量电源电压
C．断开S2，闭合S1、S3时，电流表测量干路电流
D．断开S1，闭合S2、S3时，R1和R2并联
10．（2分）家用电器的出现为我们的生活带来了很大的便利，下列四种用电器中利用电流热效应工作的是（ ）
A．电冰箱 B．电视机 C．电热水器 D．微波炉
11．（2分）如图所示，当开关S闭合后，一定会造成电流表或电压表损坏的是（ ）
A． B．
C． D．
12．（2分）如图所示的电路中，电阻阻值R1A．I1＜I2 B．I 1＞I2 C．U1＜U2 D．U1＞U2

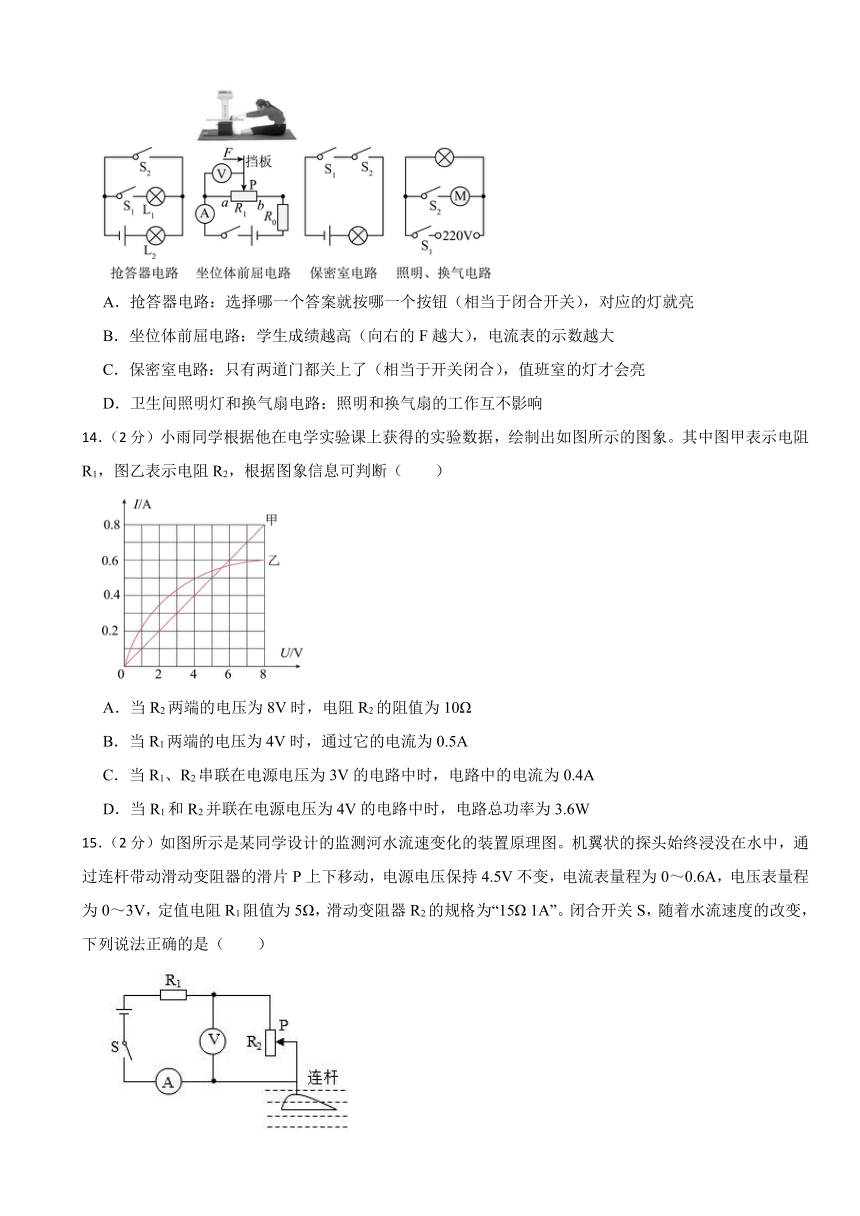

13．（2分）学完电路知识后，同学们热情很高，争相设计电路，如图是同学们设计出来的四个电路，你认为可以达到目的电路是（ ）
A．抢答器电路：选择哪一个答案就按哪一个按钮（相当于闭合开关），对应的灯就亮
B．坐位体前屈电路：学生成绩越高（向右的F越大），电流表的示数越大
C．保密室电路：只有两道门都关上了（相当于开关闭合），值班室的灯才会亮
D．卫生间照明灯和换气扇电路：照明和换气扇的工作互不影响
14．（2分）小雨同学根据他在电学实验课上获得的实验数据，绘制出如图所示的图象。其中图甲表示电阻R1，图乙表示电阻R2，根据图象信息可判断（ ）
A．当R2两端的电压为8V时，电阻R2的阻值为10Ω
B．当R1两端的电压为4V时，通过它的电流为0.5A
C．当R1、R2串联在电源电压为3V的电路中时，电路中的电流为0.4A
D．当R1和R2并联在电源电压为4V的电路中时，电路总功率为3.6W
15．（2分）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（ ）
A．滑动变阻器最少连入10Ω
B．当水流速度增大时，电压表的示数变大
C．当水流速度减小时，电压表与电流表的示数之比变小
D．电路消耗总电功率的变化范围为1.35W～2.7W

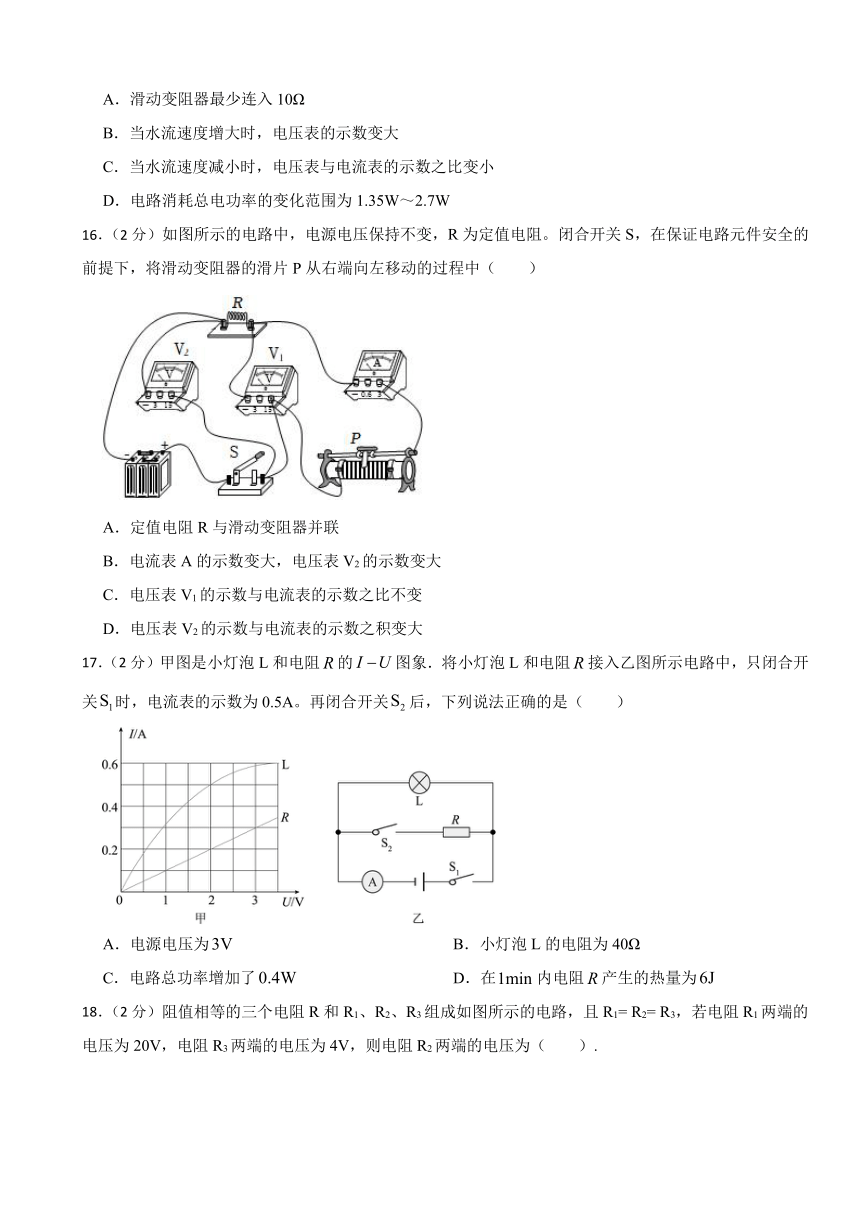

16．（2分）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关S，在保证电路元件安全的前提下，将滑动变阻器的滑片P从右端向左移动的过程中（ ）
A．定值电阻R与滑动变阻器并联
B．电流表A的示数变大，电压表V2的示数变大
C．电压表V1的示数与电流表的示数之比不变
D．电压表V2的示数与电流表的示数之积变大
17．（2分）甲图是小灯泡L和电阻的图象．将小灯泡L和电阻接入乙图所示电路中，只闭合开关时，电流表的示数为0.5A。再闭合开关后，下列说法正确的是（ ）
A．电源电压为 B．小灯泡L的电阻为40Ω
C．电路总功率增加了 D．在内电阻产生的热量为
18．（2分）阻值相等的三个电阻R和R1、R2、R3组成如图所示的电路，且R1= R2= R3，若电阻R1两端的电压为20V，电阻R3两端的电压为4V，则电阻R2两端的电压为（ ）.
A．6V B．8V C．10V D．12V
三、多选题(共4题；共12分)
19．（3分）在图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是（ ）
A．电流表A示数变大
B．电流表A1示数变小
C．两个电流表示数的差值变大
D．电压表V与电流表A示数的比值变大
20．（3分）现有两个灯泡L1和L2，它们的电阻分别为R1和R2，两端的电压分别为U1和U2，通过两灯泡的电流强度分别为I1和I2，此时两灯泡的电功率分别为P1和P2.若R1>R2，则下列各关系式不可能成立的有（ ）.
A．U1=U2，I1P2 B．U1>U2，I1C．U1I2，P1>P2 D．U1>U2，I1>I2，P121．（3分）在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法中正确的是（ ）
A．我们把电源比作抽水机，电流比作水流
B．只要有水压就有水流，只要有电压就会有电流
C．水压是形成水流的原因，电压是形成电流的原因
D．这一研究方法被称为“类比法”
22．（3分）如图，电源电压恒为9V，小灯泡上标有“；”字样，滑动变阻器上标有“；”字样，定值电阻为，电流表的量程为，电压表的量程为。在保证电路元件安全的前提下，下列说法中正确的是（ ）
A．小灯泡正常工作时，它的电阻为
B．当开关S1、S2断开，S、S3闭合时，连入电路的最小阻值为
C．当开关S1、S2断开，S、S3闭合时，小灯泡L的最小功率为
D．当开关S、S1、S2闭合，电路总功率的最小值为
四、实验探究题(共2题；共22分)
23．（10分）为了探究通过导体的电流与导体两端的电压的关系，小龙设计了如图甲所示的电路。电源电压恒为 6V，R1 是定值电阻，R2 是滑动变阻器。
（1）（2分）在连接实物电路过程中，开关应该是 （选填“断开”或“闭合”）的。
（2）（2分）图乙是小龙同学连接的电路，请你在只改变一根导线连接的情况下，使电路能正确完成测量任务 （用“×”标出改动之处，画出改接导线）。
（3）（4分）正确连接后，小龙继续实验，将有关实验数据标记在图丙上。分析图丙可知：
①接入电路的定值电阻 R1 = Ω；
②由图像可以得出结论： 。
（4）（2分）保持现有元件不变，若要完成“探究电流与导体电阻的关系”的实验，需要增加的实验器材是 。
24．（12分）在探究“电阻一定时，通过电阻的电流与电阻两端的电压的关系”实验中。同学们设计了如图甲、乙、丙三种电路：
（1）小辉同学认为图乙电路比图甲电路好，理由是图乙电路 ，小京同学认为图丙电路比图乙电路更好，理由是图丙电路 ；
（2）最后大家选用电路丙。连接好电路后，闭合开关，发现电流表有示数、电压表示数为零，则电路故障原因可能是电阻R ；
（3）排除故障后重新实验，保持电阻R的阻值不变，调节滑动变阻器，测得多组数据，画出电流表读数I与电压表对应读数U的关系图线如图丁所示，由此可得出的实验结论是 ；
（4）由图丁可知，该实验中所用电阻R的阻值为 Ω，这个数值与其真实值相比偏 （选填“大”或“小”）。
五、计算题(共3题；共28分)
25．（8分）如图所示，电源两端的电压U保持不变．闭合开关S、S1，电压表示数为8V，电流表示数为2A．闭合开关S，断开开关S1，电压表示数为2V．求：
（1）电源两端的电压U．
（2）电阻R1的阻值．
26．（8分）如题图甲所示， 是某种电热饮水机的简化电路示意图， 图乙是它的有关参数。它有加热和保温两种工作状态， 由机内温控开关S0 自动控制， 当温控开关S0闭合时饮水机处在加热状态， 当温控开关 S0断开时饮水机处在保温状态。 求：
（1）（4分）R1的电阻值是多大？
（2）（4分）在用电高峰期， 若该饮水机的实际工作电压只有 200V，
加热效率为 80%， 若将装满水箱的1.5kg 水从 20℃加热至100℃，
需要多长时间？ （ ，忽略温度对电阻的影响）
27．（12分）如图所示是某种电热器工作的部分电路图，电源电压不变，两根电热丝的电阻关系为，通过旋转扇形开关S，接触不同触点，实现高、低两个档位的转换，低温档时的发热功率为。求：
（1）和的电阻值；
（2）电热器处于高温档时的总功率；
（3）如果在高温档下工作产生的热量全部被水吸收，在一个标准大气压下这些热量能够让、的水，温度升高多少？【水的比热容为 】
答案解析部分
1．6；1.5
2．乙灯泡；2︰3
3．④⑥；⑤
4．64.8
5．9；8
6．3、4；3.7；
7．0.15；1.5；S4
8．5；1.5
9．C
10．C
11．B
12．C
13．C
14．D
15．D
16．D
17．C
18．B
19．B,D
20．A,C,D
22．A,B,C
23．（1）断开
（2）
（3）5Ω；当导体电阻一定时，流过导体的电流与导体两端的电压成正比
（4）几个不同规格的电阻
24．定值电阻的阻值保持不变，灯泡的电阻是变化的；调节滑动变阻器的滑片可改变定值电阻两端的电压，操作方便；短路；电阻一定时，通过导体的电流与导体两端的电压成正比；30；小
25．（1）8V．（2）12Ω．
26．（1）解：当开关处于闭合状态时，饮水机处于加热状态，只有电阻R1接入电路，由 可知，电阻R1阻值
答：R1的电阻值是40Ω；
（2）解：饮水机加热状态的实际功率
根据 得，水吸收的热量为
由 得，饮水机消耗的电能为
需要加热时间
答：装满水箱的水从20℃加热至100℃，需要630s。
27．（1）110Ω；55Ω；（2）1320W；（3）60℃
