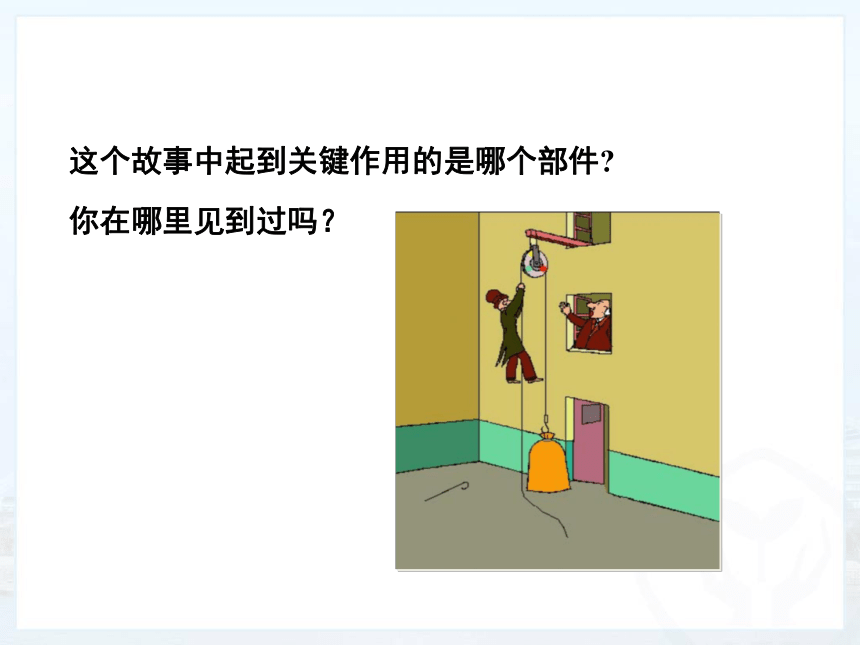

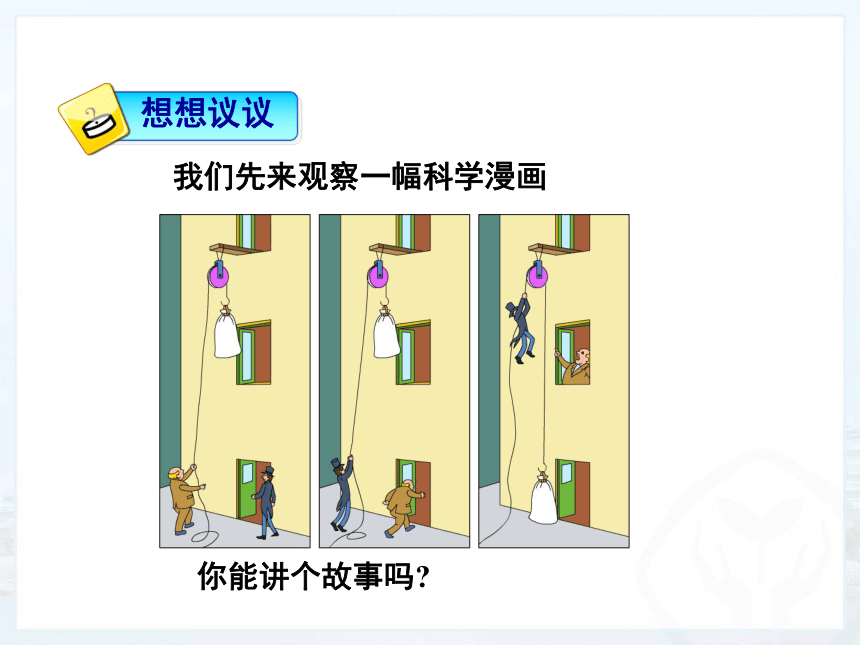

课件33张PPT。<<滑轮>>第十二章 第2节 你能讲个故事吗? 我们先来观察一幅科学漫画这个故事中起到关键作用的是哪个部件?

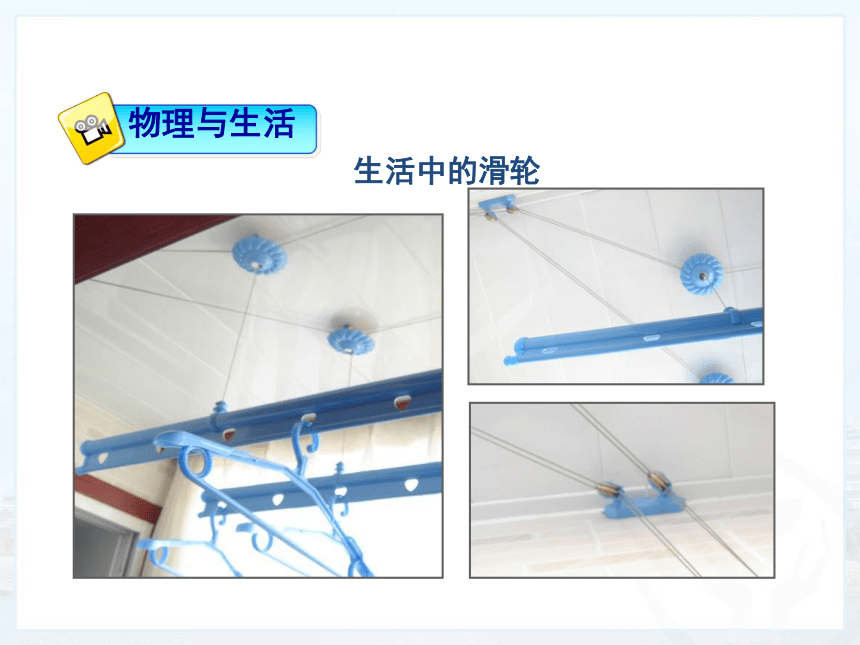

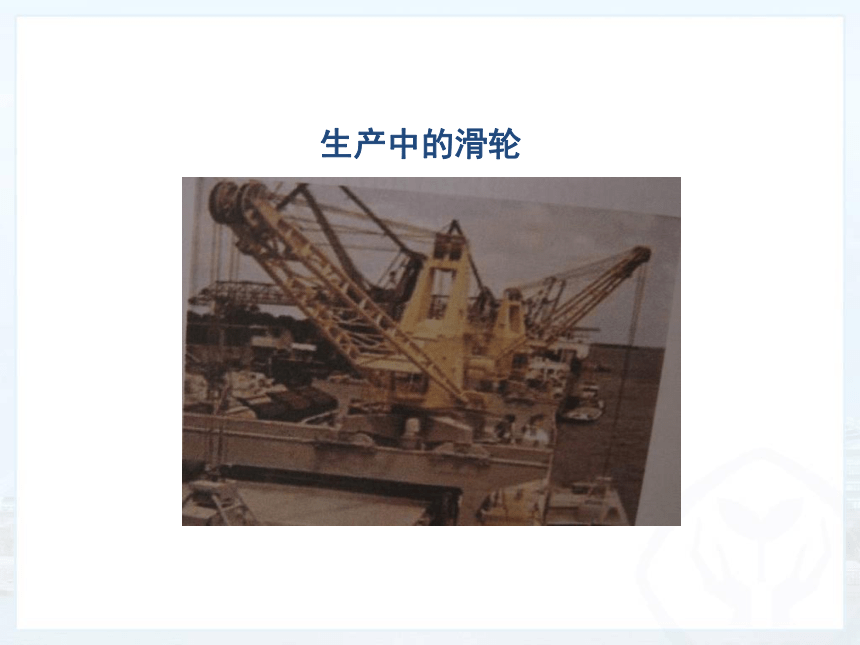

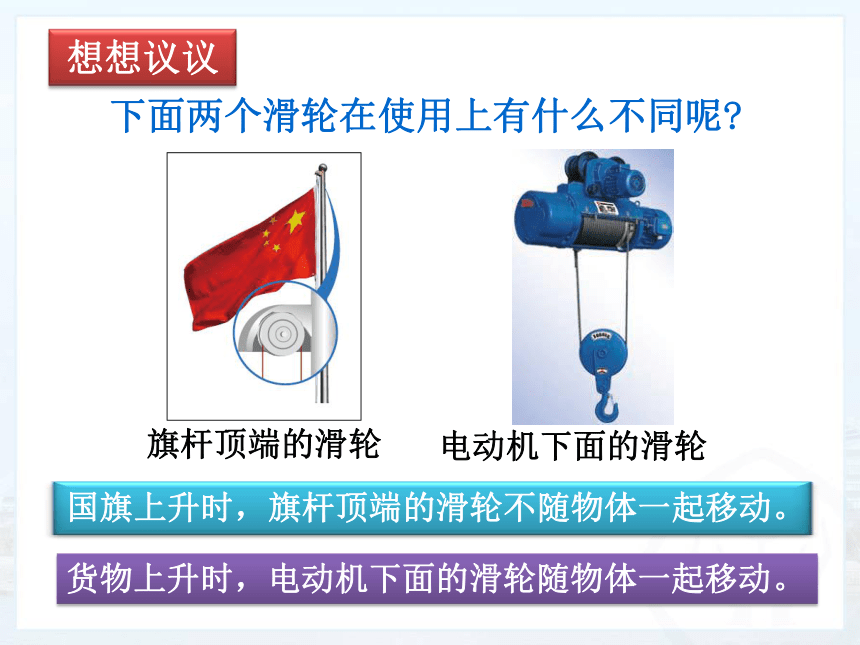

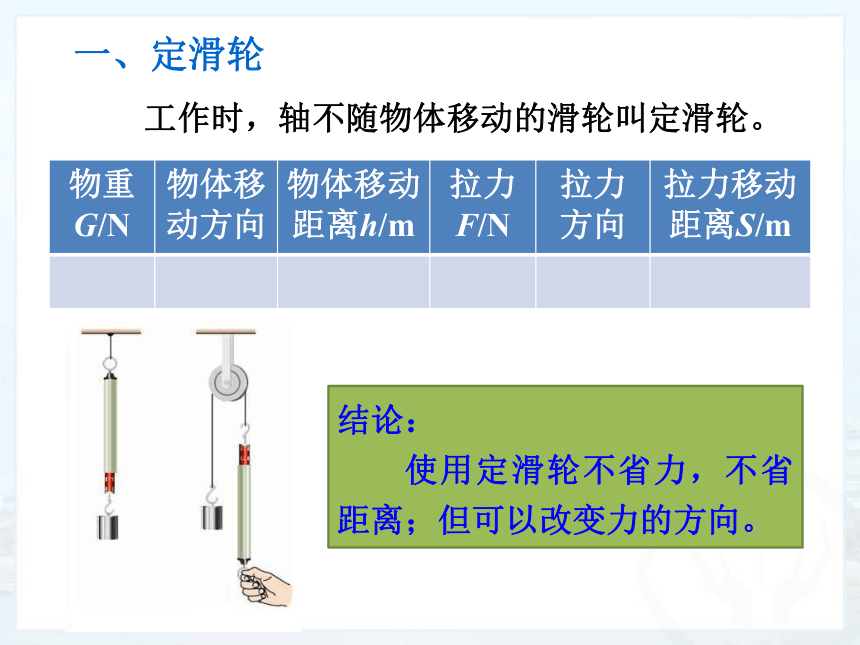

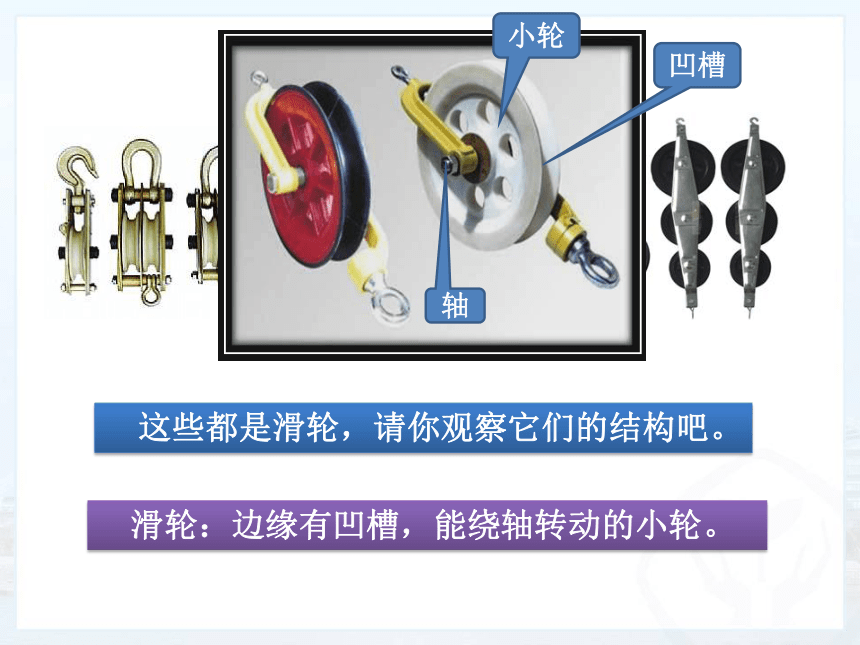

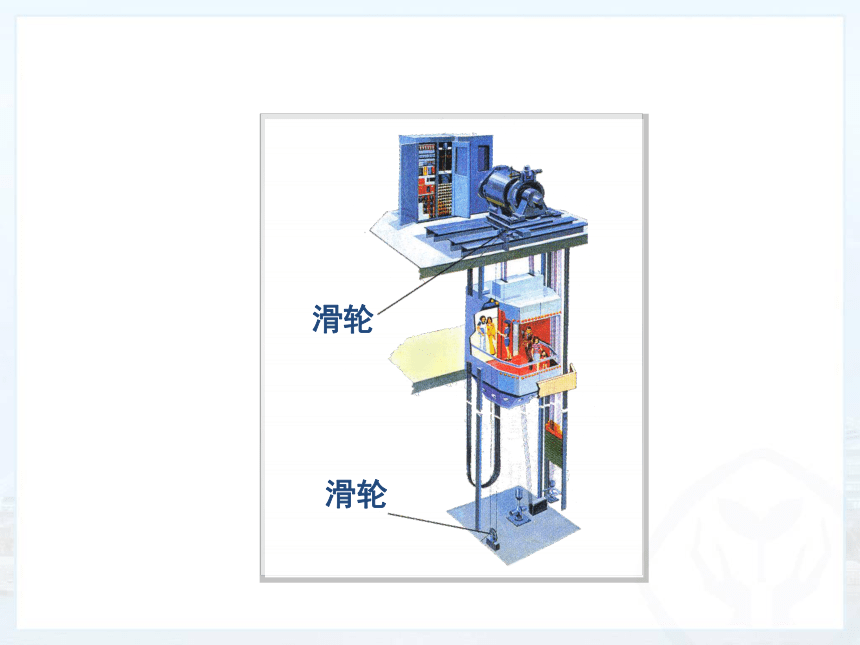

你在哪里见到过吗?生活中的滑轮滑轮滑轮生产中的滑轮 这些都是滑轮,请你观察它们的结构吧。 滑轮:边缘有凹槽,能绕轴转动的小轮。凹槽轴小轮 下面两个滑轮在使用上有什么不同呢?旗杆顶端的滑轮电动机下面的滑轮货物上升时,电动机下面的滑轮随物体一起移动。国旗上升时,旗杆顶端的滑轮不随物体一起移动。 想想议议工作时,轴不随物体移动的滑轮叫定滑轮。结论:

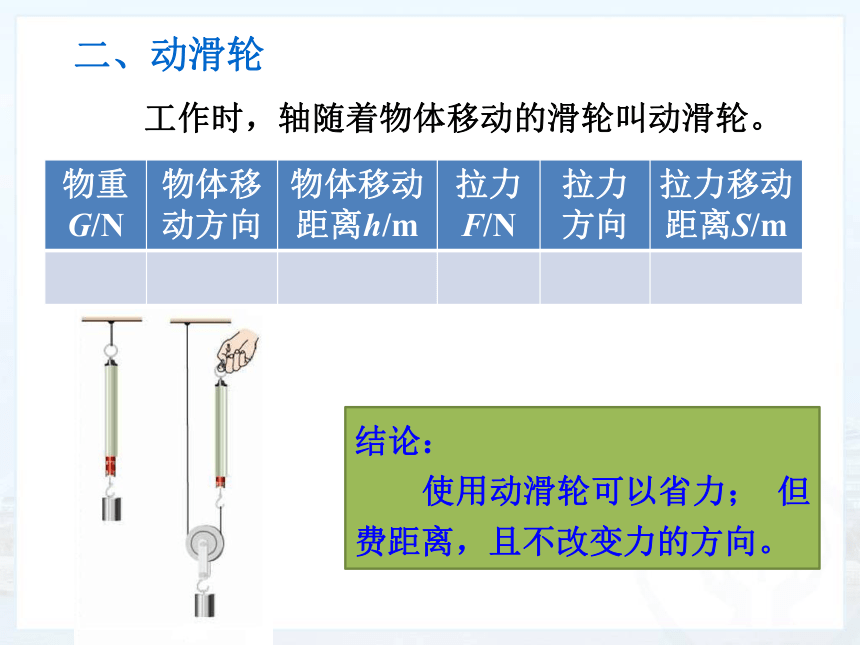

使用定滑轮不省力,不省距离;但可以改变力的方向。一、定滑轮工作时,轴随着物体移动的滑轮叫动滑轮。结论:

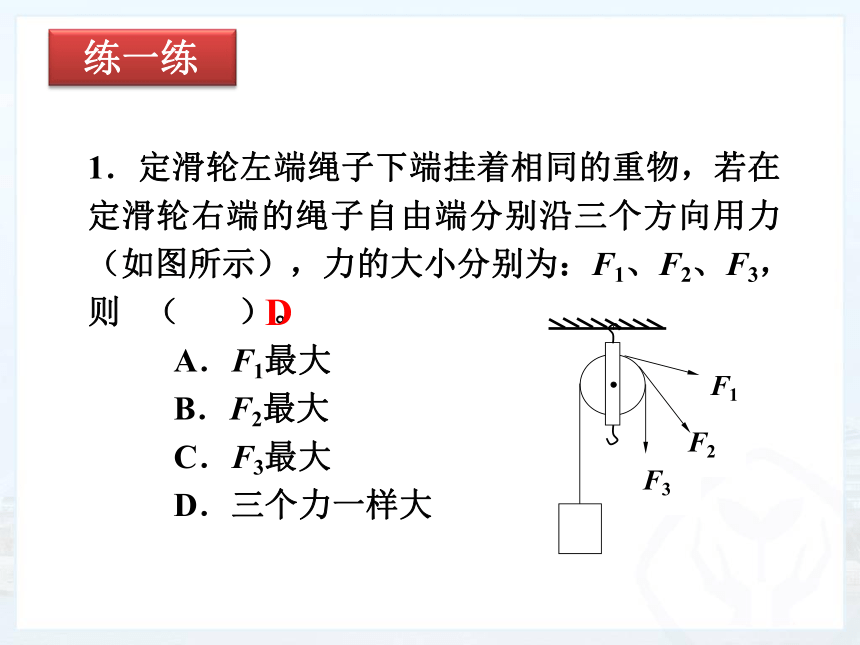

使用动滑轮可以省力; 但费距离,且不改变力的方向。二、动滑轮1.定滑轮左端绳子下端挂着相同的重物,若在定滑轮右端的绳子自由端分别沿三个方向用力(如图所示),力的大小分别为:F1、F2、F3,则 ( )。
A.F1最大
B.F2最大
C.F3最大

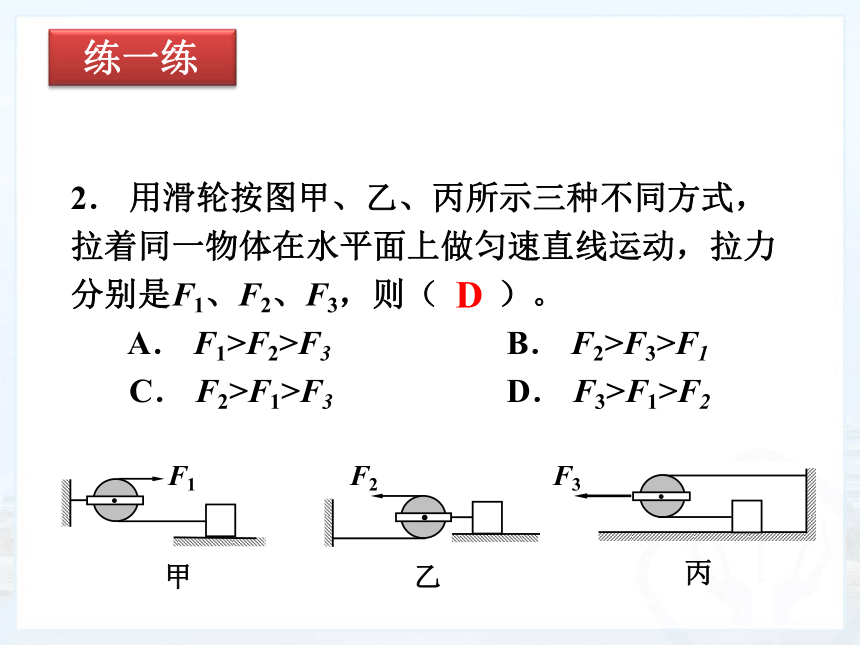

D.三个力一样大 D 练一练2. 用滑轮按图甲、乙、丙所示三种不同方式,拉着同一物体在水平面上做匀速直线运动,拉力分别是F1、F2、F3,则( )。
A. F1>F2>F3 B. F2>F3>F1
C. F2>F1>F3 D. F3>F1>F2
D 练一练理论分析
转轴固定不动,相当于支点 O,拉力相当于动力,物体对绳子的拉力相当于阻力。 定滑轮相当于一个等臂杠杆,
因此,不省力也不费力。定滑轮的实质理论分析
支点是 A 点还是 O 点?∵ G · R = 2R · F 动滑轮相当于一个动
力臂是阻力臂二倍的省力
杠杆。因此能省一半力。动滑轮的实质很轻松地就可将两木棍拉合拢说明使用滑轮组可以省力挑战大力士
定滑轮可以改变力的方向,但不能省力。
动滑轮可以省力,但不能改变力的方向。
能否得到这样一种机械,它既可以省力,又可以改变力的方向呢? 想想议议三、滑轮组定滑轮与动滑轮的组合叫滑轮组。结论:使用滑轮组既可以省力; 又可以改变力的方向。 想一想:还有别的绕线方法吗?三、滑轮组:定滑轮与动滑轮的组合叫滑轮组。 这两种绕线方法有什么不同?1.绳子的起点
2.拉力的方向
3.拉力的大小
4.移动的距离 议一议利用两个定滑轮和两个动滑轮,可以怎样绕绳子呢? 试一试FF 讨论:这两种绕线方法有什么不同? 议一议 你发现了什么规律? 结论: n为承担物重的绳子段数。 讨 论讨论:若每个滑轮重30 N,结果如何? 练一练汽车重2×104 N,陷入泥中,受到的阻力为3×103 N。用如图所示装置,则至少要用多大的力才能将汽车拉出? 练一练物体能被提起吗?动滑轮对物体的拉力?地面对物体的支持力?物体对地面的压力?F=10 NG动=5 N
G=50 N 练一练下面是几种轮轴
1. 井上的辘轳
从右边看过去,可画成下图:动力臂大于阻力臂 —— 省力杠杆。2. 汽车的方向盘
从上边看下去,也可画成下图:动力臂大于阻力臂——省力杠杆。3. 水龙头
从上边看下去,也可画成下图:动力臂大于阻力臂——省力杠杆。船舵 门的把手 螺丝刀 单车的踏板 4. 其他轮轴斜面也是一种省力机械其他斜面课堂小结定滑轮动滑轮滑轮组
