2025中考科学备考集训27：家庭电路（含解析）

2025中考科学备考集训27：家庭电路

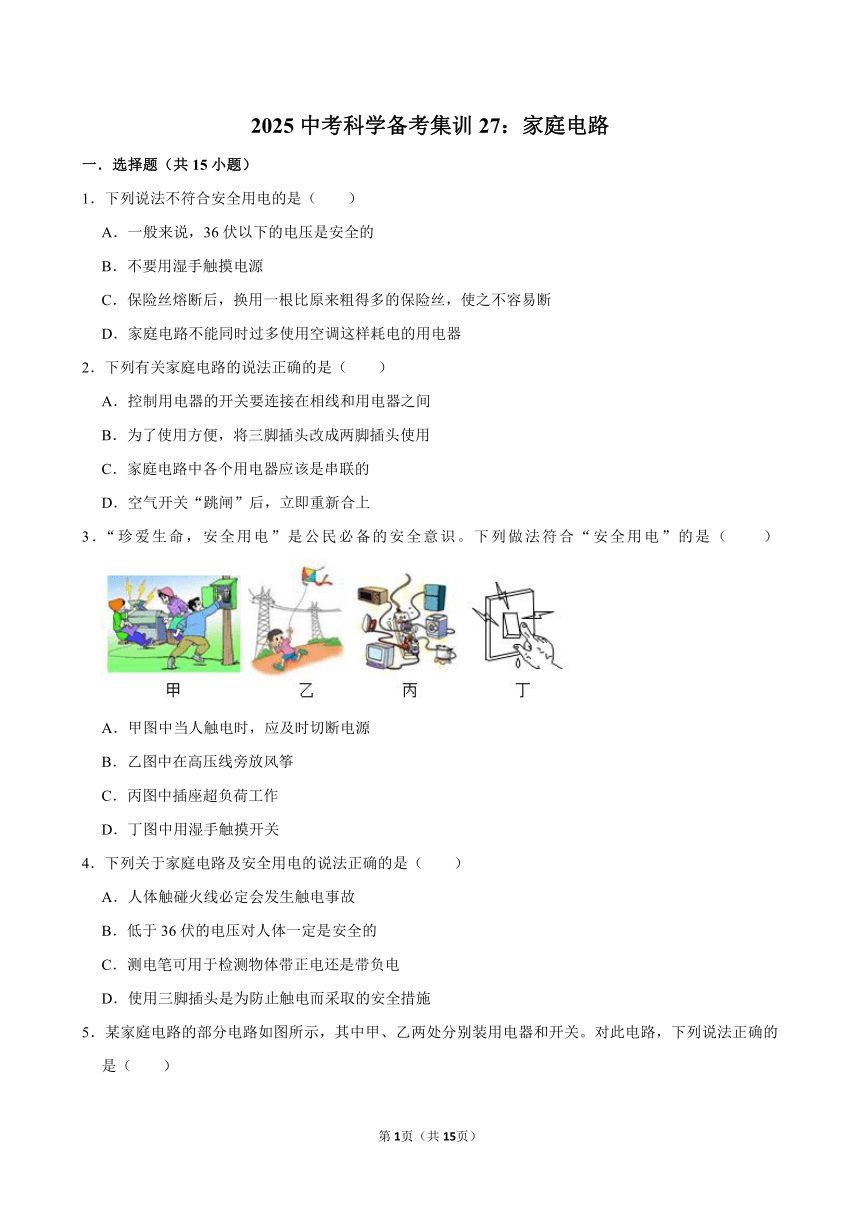

一．选择题（共15小题）
1．下列说法不符合安全用电的是（　　）
A．一般来说，36伏以下的电压是安全的
B．不要用湿手触摸电源
C．保险丝熔断后，换用一根比原来粗得多的保险丝，使之不容易断
D．家庭电路不能同时过多使用空调这样耗电的用电器
2．下列有关家庭电路的说法正确的是（　　）
A．控制用电器的开关要连接在相线和用电器之间
B．为了使用方便，将三脚插头改成两脚插头使用
C．家庭电路中各个用电器应该是串联的
D．空气开关“跳闸”后，立即重新合上
3．“珍爱生命，安全用电”是公民必备的安全意识。下列做法符合“安全用电”的是（　　）
A．甲图中当人触电时，应及时切断电源
B．乙图中在高压线旁放风筝
C．丙图中插座超负荷工作
D．丁图中用湿手触摸开关
4．下列关于家庭电路及安全用电的说法正确的是（　　）
A．人体触碰火线必定会发生触电事故
B．低于36伏的电压对人体一定是安全的
C．测电笔可用于检测物体带正电还是带负电
D．使用三脚插头是为防止触电而采取的安全措施

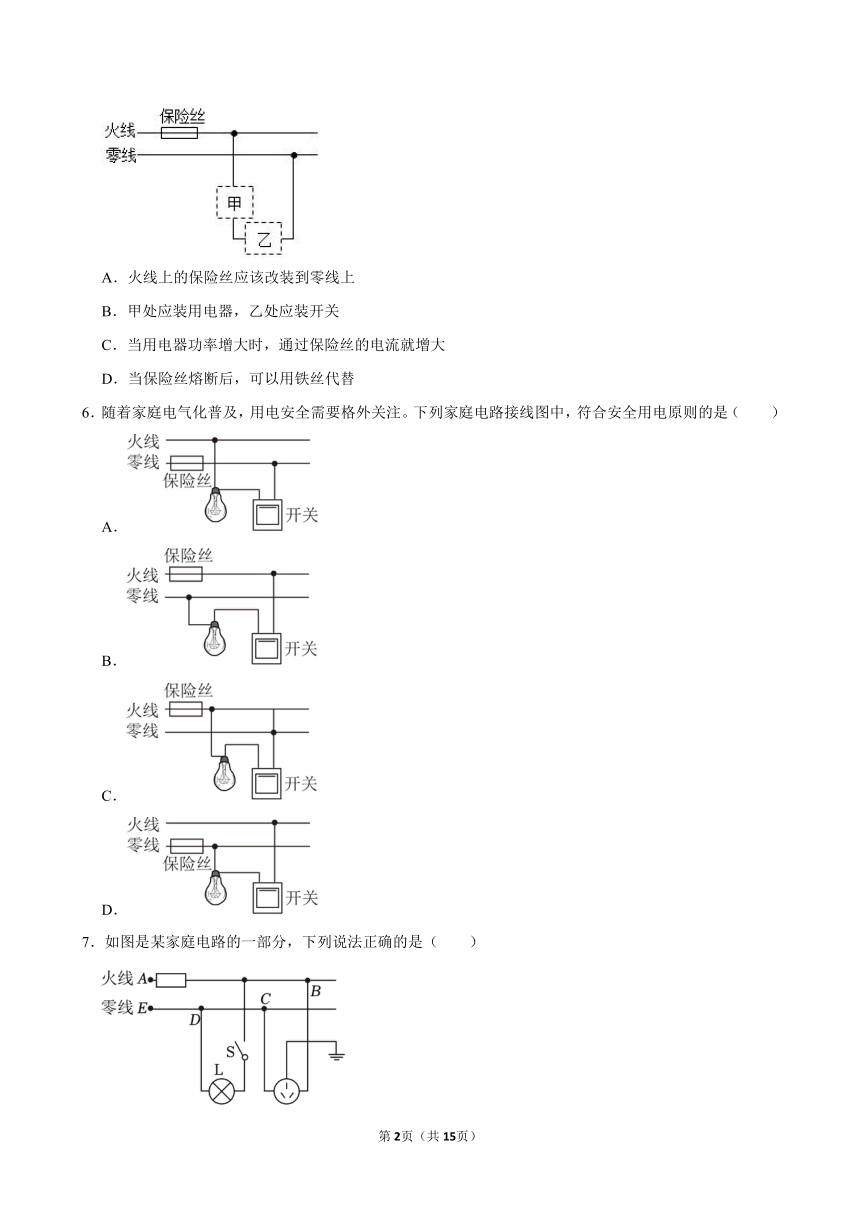

5．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大
D．当保险丝熔断后，可以用铁丝代替
6．随着家庭电气化普及，用电安全需要格外关注。下列家庭电路接线图中，符合安全用电原则的是（　　）
A．
B．
C．
D．
7．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．大功率电器用三孔插座是为了让用电器的外壳和大地相连
B．灯泡与开关串联，位置可以互换
C．闭合开关S，灯泡不亮，故障一定为灯丝断开
D．测电笔接触插座的右孔时管发光，此时没有电流通过人体
8．电动汽车环保节能，如图是电动汽车的充电桩，下列有关说法符合安全用电的是（　　）
A．安装充电桩时，不用连接地线
B．若充电桩起火，可以用水扑灭
C．充电过程发生故障时可以带电维修
D．每个充电桩都要安装漏电保护装置
9．如图所示，是生活中常用的可移动插线板，使用时只有闭合开关插线板上的指示灯才能发光，插孔才能提供工作电压；若指示灯损坏，闭合开关后插孔也能提供工作电压。则插线板内部线路（内部线路中插孔以两孔为例）及其与家庭电路的连接方式是（　　）
A． B．
C． D．

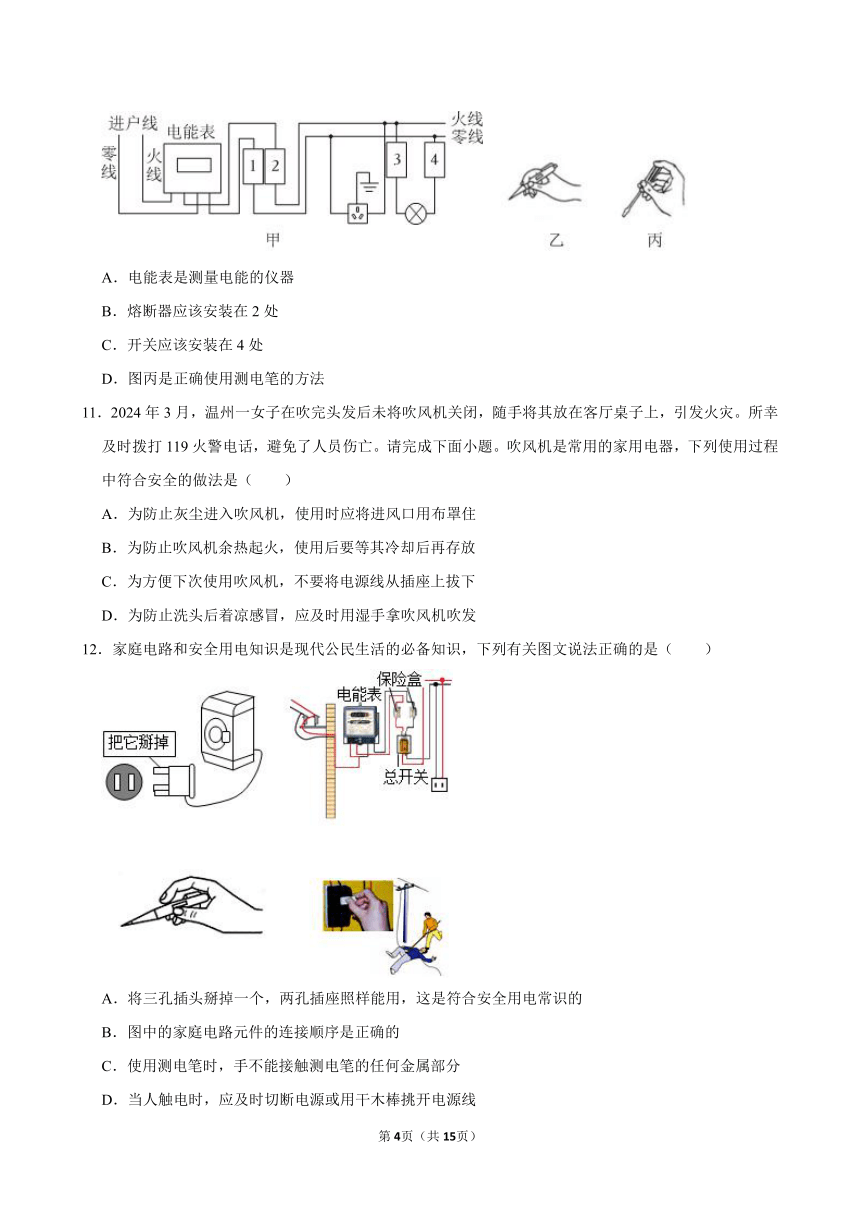

10．图甲表示家庭电路的一部分，图乙、图丙表示测电笔握笔方法。下列说法错误的是（　　）
A．电能表是测量电能的仪器
B．熔断器应该安装在2处
C．开关应该安装在4处
D．图丙是正确使用测电笔的方法
11．2024年3月，温州一女子在吹完头发后未将吹风机关闭，随手将其放在客厅桌子上，引发火灾。所幸及时拨打119火警电话，避免了人员伤亡。请完成下面小题。吹风机是常用的家用电器，下列使用过程中符合安全的做法是（　　）
A．为防止灰尘进入吹风机，使用时应将进风口用布罩住
B．为防止吹风机余热起火，使用后要等其冷却后再存放
C．为方便下次使用吹风机，不要将电源线从插座上拔下
D．为防止洗头后着凉感冒，应及时用湿手拿吹风机吹发

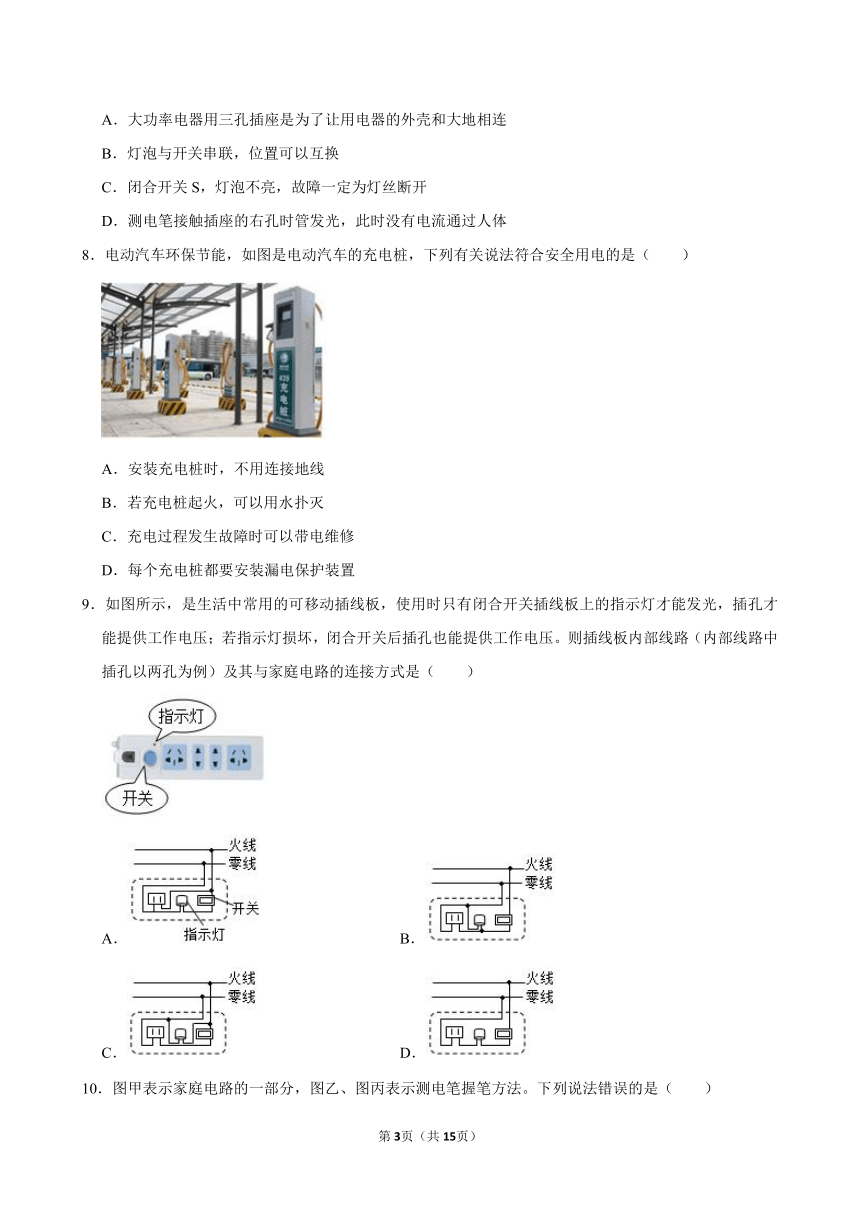

12．家庭电路和安全用电知识是现代公民生活的必备知识，下列有关图文说法正确的是（　　）
A．将三孔插头掰掉一个，两孔插座照样能用，这是符合安全用电常识的
B．图中的家庭电路元件的连接顺序是正确的
C．使用测电笔时，手不能接触测电笔的任何金属部分
D．当人触电时，应及时切断电源或用干木棒挑开电源线

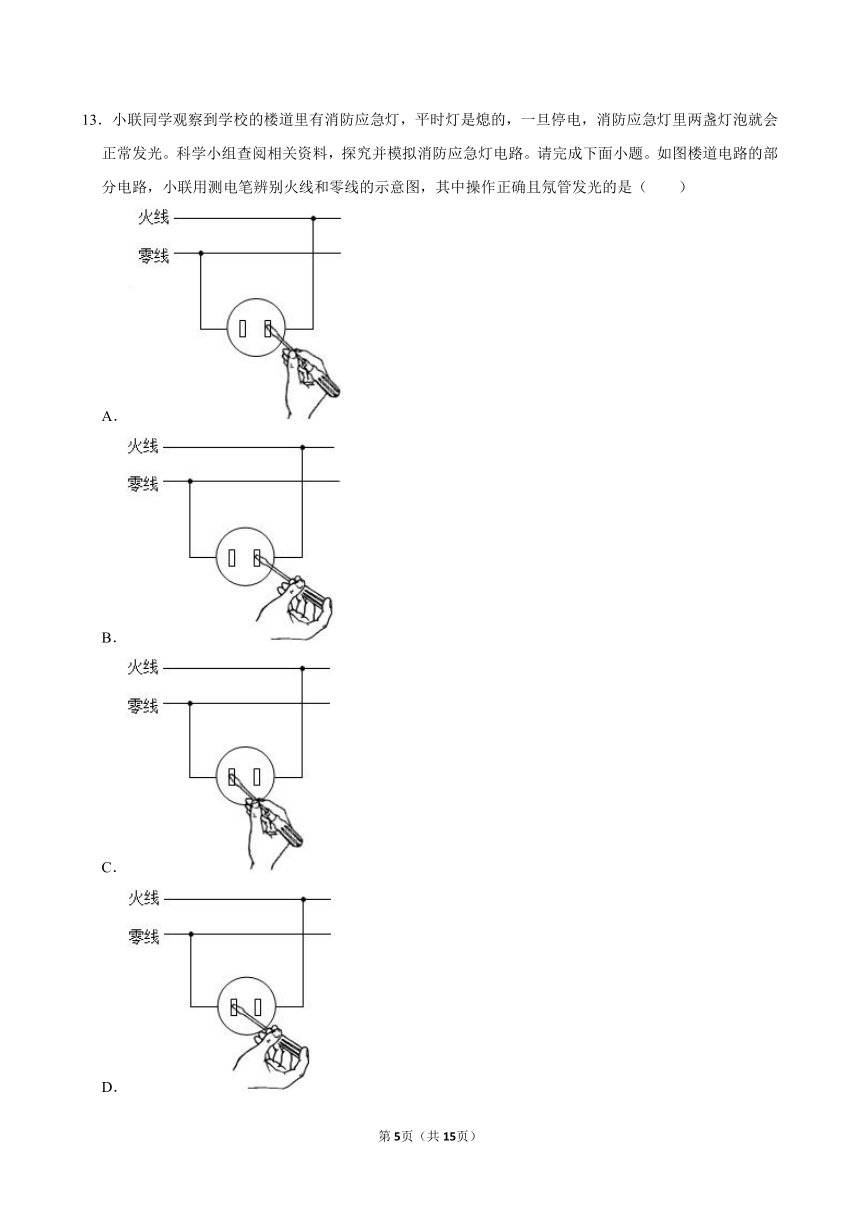

13．小联同学观察到学校的楼道里有消防应急灯，平时灯是熄的，一旦停电，消防应急灯里两盏灯泡就会正常发光。科学小组查阅相关资料，探究并模拟消防应急灯电路。请完成下面小题。如图楼道电路的部分电路，小联用测电笔辨别火线和零线的示意图，其中操作正确且氖管发光的是（　　）
A．
B．
C．
D．
14．如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）
A．甲、乙都会触电 B．甲、丙都会触电
C．乙、丁都会触电 D．丙、丁都会触电
15．测电笔的结构如图，下列关于测电笔的组成及使用的说法中，正确的是（　　）
A．测电笔中的高值电阻和氖管构成并联电路
B．可以用普通铜丝替换测电笔中的高值电阻
C．使用时，人手不能接触试电笔上的任何金属部分
D．使用时，测电笔的氖管发光说明有电流流过人体
二．填空题（共9小题）
16．如图所示，有些居民将电线插座从窗口悬挂至室外，给电瓶车充电。这种“飞线”充电方式存在一定的安全隐患。夜晚气温下降，空气中的水蒸气液化成小水珠附着在插座内部，含有杂质的液态水会导致电路出现 　 　；悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触 　 　绝缘皮破损处（选填“火线”或“零线”），导致触电事故。
17．如图是练习使用测电笔的两种情形，　 　图方法是正确的，按正确方式使用测电笔，将笔尖插入插座左孔时氖管不发光，插入右孔时氖管发光，则说明火线在　 　孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，会将金属外壳与　 　相连。
18．观察厨房中的电器时，妈妈告诉小科，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座，后来电工师傅换了一个如图甲的带开关的插座后，只要按动下开关就可以断开电了，小科仔细观察了插座后，很快就在纸上画出了如图乙所示的插座背面接线示意图，则图中最上面的一根线应该是 　 　（选填“火”或“零”）线，两孔插座与三孔插座是 　 　联的。
19．如图所示是小科家安装的带有漏电保护器的空气开关、电能表、三孔插座等设备的部分家庭电路。
（1）图中①②两处需接入空气开关和电能表，则①处应接 　 　。
（2）图中电灯与开关的连接方式是 　 　。
（3）用测电笔接触三孔插座各个孔中的金属片，氖管会发光是 　 　（填“a”“b”或“c”）。
20．现代化的生活离不开电，安全用电尤为重要。
（1）图1中螺丝刀式测电笔的使用方式正确的是 　 　（选填“甲”或“乙”）。
（2）图2是冰箱的插头示意图，为了避免触电事故，金属外壳通过导线与插头上的 　 　相连。（选填“1”、“2”或“3”）
（3）如图所示情景中（注意请勿模仿），若人赤脚站立，会发生触电事故的是图 　 　。
21．图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。图丁是某种测电笔的结构图。
（1）小金将台灯插头插入插座后，闭合台灯开关，发现台灯L1不发光。准备进行检测，使用测电笔时，手指千万不能接触测电笔的 　 　部位（填图丁字母）。检测发现，电路中开关及导线接触良好，用测电笔检测M点，氖管发光，再测N点，氖管不发光，则可知图乙中台灯出现故障是 　 　（选填“断路”或“短路”）现象。
（2）小金试着将台灯插头插入另一个插座（如图丙），闭合台灯开关后，发现台灯仍不发光。检查后发现G点左侧的零线断了，其他元件都完好，此时插头末拔，开关S断开，用测电笔检测E、F、G各点，氖管发光的有 　 　。
22．因线路或用电器的绝缘层老化，家庭电路会发生漏电现象，漏电现象严重时会引发用电安全事故。漏电保护器是在用电器发生漏电故障或人体触电时的保护装置，如图所示，未发生漏电时I1＝I2，与如果电路中某处发生漏电，即有电流I3通过其他路径流入大地而使I1与I2的差值大于一定值时，漏电保护器会快速自动切断电路，此时I3的值称为动作电流。
（1）关于漏电保护器，下列说法正确的是 　 　。
A.当电路发生短路时，漏电保护器会自动切断电路
B.漏电保护器跳闸后按下试验按钮即可恢复供电
C.正常情况下家庭电路中火线中的电流大于零线中的电流
D.人站在绝缘物上双手分别触摸火线与零线，漏电保护器不会切断电路
（2）如果电路中发生漏电，漏电电流为I3，则I1、I2、I3大小关系的表达式为 　 　。
（3）由于安装人员的疏忽，在安装三孔插座时，误将连接零线和地线的孔接反。此时如果将洗衣机的三脚插头插入该插座，漏电保护器 　 　（会/不会）断开，理由是 　 　。
23．如图是居民家庭电路的部分电路。
直径（mm）E 0.6 0.71 0.81 0.95 1.51
E额定电流（A） 2.5 3 3.75 5 10
（1）家庭使用交流电时要谨防电流过大。若小外家电路最大的正常工作电流为4.8安，那么根据下表应选择用直径为 　 　毫米的保险丝。
（2）该家庭电路工作一段时间后，突然出现灯泡熄灭现象。用测电笔测试图乙中的a、b、c、d四点时，只有d点氖管不发光，则电路的故障是 　 　。
24．根据下列要求作图。
连接如图的家庭电路，要求：①开关控制灯泡②把带开关的三孔插座接入电路中。
2025中考科学备考集训27：家庭电路
参考答案与试题解析
题号 1 2 3 4 5 6 7 8 9 10 11
答案 C A A D C B A D B C B
题号 12 13 14 15
答案 D B D D
一．选择题（共15小题）
1．【解答】解：A、对人体的安全电压为不高于36V，所以不要接触高于36V电压的带电体，故A符合安全用电的原则；
B、生活用水水是导体，如果用电器漏电，容易触电，故B符合安全用电的原则；
C、过粗的保险丝，其电阻太小，需的较大的电流才能熔断，于是在规定值内不能熔断，就不能起到保险的作用，故C不符合安全用电的原则；
D、同时接入过多的用电器，将会造成电路总功率过大，由P＝UI可知，干路导线中电流增大，将使导线发热，以至燃烧引起火灾，故D符合安全用电的原则。
故选：C。
2．【解答】解：A．控制用电器的开关要连接在相线（火线）和用电器之间，故A正确；
B．三脚插头可以方便地把用电器的金属外壳和大地连接起来，即使用电器的外壳和电源火线之间的绝缘皮破损，导致用电器外壳带电，电流也会流入大地，人接触用电器的外壳时就不会发生触电事故，故不可以将三脚插头改成两脚插头使用，故B错误；
C．家庭电路中各个用电器应该是并联的，故C错误；
D．空气开关“跳闸”后，需要检查电路故障，再重新合上，故D错误。
故选：A。
3．【解答】解：A、发现有人触电时，若直接用手将触电者拉开，由于人体也是导体，所以会造成救人者也触电，应先切断电源，然后进行抢救，故A正确；
B、在高压线下放风筝，靠近了高压带电体，易发生触电，故B错误；
C、一个多孔插线板若同时使用多个大功率用电器，会造成总电流过大，易引发火灾，故C错误；
D、生活用水是电的导体，用湿手触摸开关时，可能会因湿抹布导电而发生触电事故，故D错误。
故选：A。
4．【解答】解：A、人体接触火线时不一定就触电，比如人站在干燥的木凳上单手接触火线时，电流不能在人体形成回路，不会触电，故A错误；
B、通常情况下，不高于36V的电压对人体是安全的，但在环境潮湿、人体表面潮湿等情况下也有可能带来危险，故B错误；
C、测电笔的作用是检验家庭电路中的火线和零线，不是测试物体带正电或负电，故C错误；
D、三脚插头的用电器使用三孔插座时，金属外壳接入大地，避免发生触电事故，故D正确。
故选：D。
5．【解答】解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；
B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；
C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P＝UI，电路中的电流越大，故C正确；
D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铁丝代替，故D错误。
故选：C。
6．【解答】解：A、图中保险丝串联在零线上了，且控制灯泡的开关接在零线上了，故A错误；
B、图中保险丝串联在或线上，火线过开关进入灯泡顶端的金属点，零线接在灯泡的螺旋套，故B正确；
C、图中火线没有进开关，且火线直接接在灯泡的螺旋上了，零线和火线之间出现不该有的导线，故C错误；
D、图中保险丝串联在零线上了，故D错误。
故选：B。
7．【解答】解：A、大功率电器用三孔插座是为了让用电器的外壳和大地相连，故A正确；
B、灯泡与开关串联，开关必须接在火线上，位置不可以互换，故B错误；
C、闭合开关S，灯泡不亮，故障可能为灯丝断开，也可能干路断开了＝或者停电了等，故C错误；
D、测电笔接触插座的右孔时管发光，此时有电流通过人体，故D错误。
故选：A。
8．【解答】解：A、充电桩功率较大，且有金属外壳，需要连接地线，故A错误；
B、若充电桩起火应先切断电源再灭火，故B错误；
C、充电桩维修时必须先断开电源，否则容易发生触电事故，故C错误；
D、充电桩都要装漏电保护器，这样才能保障人操作时的安全，故D正确。
故选：D。
9．【解答】解：
插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故B正确。
故选：B。
10．【解答】解：A、电能表是测量电能的仪器，故A正确；
B、熔断器应该安装在2处，故B正确；
C、开关应该安装在3处，接在火线上，故C错误；
D、图丙是正确使用测电笔的方法，手接触笔尾金属体，故D正确。
故选：C。
11．【解答】解：
A、吹风机工作时，若将进风口用布罩住，会使得进入吹风机的空气变少，容易导致吹风机内部温度过高，这样是不安全的，故A错误；
B、吹风机工作时会产生热量，为防止吹风机余热起火，使用后要等其冷却后再存放，故B正确；
C、吹风机不使用时，应将电源线从插座上拔下，故C错误；
D、用湿手拿吹风机吹发时，由于生活用水是导体，容易发生触电事故，故D错误。
故选：B。
12．【解答】解：A、将三孔插头掰掉一个，两孔插座照样能用，但是不符合安全用电常识，外壳一旦带电，会发生触电事故，故A错误；
B、家庭电路从进户线开始，依次是电能表、总开关和保险装置，图中的保险盒和总开关的顺序接错了，故B错误；
C、使用测电笔时，手不能接触笔尖金属体，必须接触笔尾金属体，故C错误；
D、当人触电时，应及时切断电源或用干木棒挑开电源线，故D正确。
故选：D。
13．【解答】解：A、该图手接触了笔尖金属体，与火线连通会触电，故A不符合题意；
B、使用测电笔时手要接触笔尾金属体，笔尖金属体接触的是火线，氖管会发光，故B符合题意；
C、该图测电笔金属体接触的是零线，且手接触了笔尖金属体，故C不符合题意；
D、该图测电笔金属体接触的是零线，手接触的是笔尾金属体，氖管不发光，故D不符合题意。
故选：B。
14．【解答】解：甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上一只手接触到零线，因为零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电。
故选：D。
15．【解答】解：A、测电笔中的高值电阻和氖管构成串联电路，故A错误；
B、不可以用普通铜丝替换测电笔中的高值电阻，因为高值电阻在电路中起分压作用，故B错误；
C、使用时，人手必须接触试电笔的笔尾金属体，不能接触笔尖金属体，故C错误；
D、使用时，测电笔的氖管发光说明有电流流过人体，故D正确。
故选：D。
二．填空题（共9小题）
16．【解答】解：含杂质的液态水导电，会使电路短路；
家庭电路中，人体只要接触火线破损处就会发生触电事故，但若只接触零线不会发生触电事故，故悬挂于室外的电线与窗台、外墙等摩擦，会导致绝缘皮破损，人体接触火线绝缘皮破损处，导致触电事故。
故答案为：短路；火线。
17．【解答】解：（1）测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，故甲图正确；
（2）笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。插座的接法“左零右火”，因此将笔尖插入插座右侧的火线时氖管发光；
（3）电暖器接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连。
故答案为：甲；右；大地。
18．【解答】解：图丙是插座背面接线示意图，由图可知，最下面的一根线是接地线，根据开关应接在火线上可知，中间的电线是火线，则最上面的一根线应该是零线；两孔插座与三孔插座之间是并联连接的。
故答案为：零；并。
19．【解答】解：（1）在家庭电路中，按照入户线、电能表、空气开关的顺序连接电路，故①处应接电能表；
（2）开关控制灯泡的亮灭，与灯泡串联；
（3）三孔插座中，右孔接火线，试电笔与火线接触时，氖管发光，则用测电笔接触三孔插座各个孔中的金属片，氖管会发光是b。
故答案为：（1）电能表；（1）串联；（3）b。
20．【解答】解：（1）螺丝刀式测电笔的使用方式正确的是乙，手要接触笔尾金属体。
（2）图2是冰箱的插头示意图，为了避免触电事故，金属外壳通过导线与插头上的1相连，将金属外壳接地。
（3）若人赤脚站立，会发生触电事故的是图①③④；①是双线触电；②人体与大地和零线之间没有通路，不会触电；③④是单线触电。
故答案为：（1）乙；（2）1；（3）①③④。
21．【解答】解：（1）图丁中A为测电笔的笔尾金属体，故图丁中测电笔使用时手应该接触测电笔的A部位；测电笔的D应该接触待测电路的，所以使用时手指千万不能接触测电笔的D部分；
闭合台灯开关，发现台灯L1不亮，电路中开关及导线良好，用测电笔测N点，测电笔发光，说明与火线相连，火线通路；测N点，氖管不发光，说明与火线不通，因为开关是闭合的，故可以断定是灯L1断路；
（2）测电笔是用来辨别火线和零线的设备，即当用测电笔检测时，若是碰到火线，氖管会发光的；当G点左侧的零线断了，台灯插头插入插座后，闭合台灯开关，台灯不发光；开关S断开，E点与火线直接相连，F、G通过图丙的灯以及台灯与火线（间接）相连，故用试电笔检测E、F、G三点都能使氖管发光。
故答案为：（1）D；断路；（2）E、F、G。
22．【解答】解：（1）当火线的电流与零线的电流不相等时漏电保护器起作用；
A、当电路发生短路时，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故A错误；
B、漏电保护器跳闸后，需要检查电路故障，排除故障后，按下复位按钮，才能恢复供电，故B错误；
C、正常情况下家庭电路中火线中的电流等于零线中的电流，故C错误；
D、人站在绝缘物上双手分别触摸火线与零线，进户线中流入的电流I1和流出的电流I2相等，漏电保护器不会切断电路，故D正确。
故选：D；
（2）由图乙可知，火线中的电流一部分通过零线，一部分流向大地，即三电流之间的关系：I1＝I2+I3；
（3）如果将洗衣机的三脚插头插入该插座，洗衣机零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
故答案为：（1）D；（2）I1＝I2+I3；（3）会；零线接地，流出电流I2为零，I1和I2的差异很大，漏电保护器立即断开。
23．【解答】解：（1）因保险丝的额定电流应稍大于电路中的总电流，所有，由表格数据可知，应选用直径为0.95mm的保险丝；
（2）用测电笔测试图乙中的a、b、c、d四点时，只有d点氖管不发光，这说明a、b、c三点与火线相连，d点与火线之间是断开的，所以故障是cd之间断路。
故答案为：（1）0.95；（2）cd之间断路。
24．【解答】解：保险盒要接在火线上，所以上面的为火线；下面的为接地线；中间的为零线。
（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；
（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，开关接在火线与右孔之间，如图所示：
第1页（共1页）
