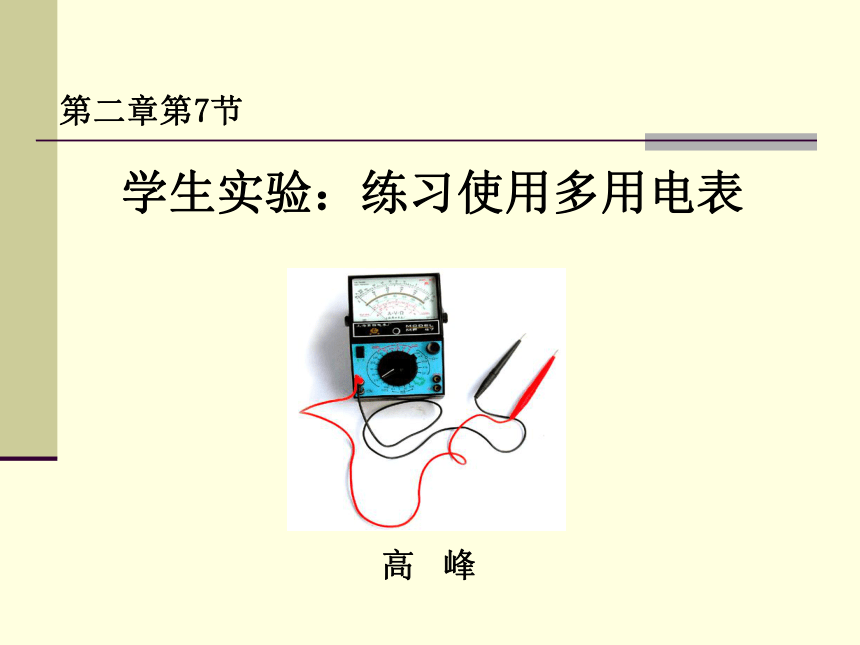

课件22张PPT。学生实验：练习使用多用电表高 峰第二章第7节 回顾：如何将电流表改装成电压表和大量程的电流表理论探究：
能否将电流表改装成直接测量电阻的欧姆表呢?例1.如图电源的电动势E=1.5V,内阻r=0.5Ω,电流表满偏电流Ig=10mA,电流表电阻Rg=7.5Ω，A、B为接线柱.
(1)用导线把A、B直接连起来，此时应把可变电阻R0调节为多大才能使电流表恰好满偏?(2)调到满偏后保持R0的阻值不变，在A、B间接入一个 阻值为150Ω的电阻R，电流表指针指到多少刻度的位置?(3)如果把任意电阻Rx接在A、B间，电流表读数I与Rx的值有什么关系?思考与讨论：通过以上计算有何启发？能否将电流表转换成直接测量电阻的仪表？可得 或 一、欧姆表1.电路组成:2.原理:闭合电路欧姆定律电源（干电池）、表头、调零电阻、
红表笔、黑表笔观察思考：
相对于其他电表，欧姆表的刻度有什么特点？(1)零刻度在右边，左边为无限大(2)刻度不均匀，左边密、右边疏2、欧姆表的表头刻度中值电阻：电流表的指针指到刻度盘的中央时所对应的电阻值叫中值电阻。特别提醒：用欧姆表测量电阻时，指针指在中值电阻附近时读数最准确二、多用电表指针式多用电表数字式多用电表问题2:多用电表可以有哪些用途?问题3:怎样从多用电表上读出电流、电压、电阻的值?问题1:观察手中的多用表，请说一说指针式多用电表表 面的基本构造?1、认识多用电表2、认识多用表刻度盘3、多用电表内部电路示意图问题：◇开关S调到1、2、3、4、5、6个位置时电表分别测的是什么?◇在测量电流和电压时两个位置中哪个位置的量程比较大?AB1234561、2为测电流
3、4为测电阻
5、6为测电压 电流：1大
电压：6大三、实验：练习使用多用电表1.怎样用多用电表测量小灯泡工作时的电压?测量中应注意什么？(1)将电压表并联在待测电路两侧。(2)红表笔接高电势，黑表笔接低电势。(3)选择合适的量程，保证指针偏转角尽量大些，但不要超出电表量程。(4)读数时一定要正视表针。2.怎样用多用电表测量通过小灯泡的电流?测量中应注意什么？(1)将电流表串联在待测电路中。(2)让电流从红表笔流入，从黑表笔流出。
(3)选择合适的量程，保证指针偏转角尽量大些，但不要超出电表量程。(4)读数时一定要正视表针。 一般常用的欧姆表是多用电表中的一个功能。
欧姆表的使用要点是：
（1）选档；根据被测电阻的大致值，将选择开关旋转到欧姆挡相应的倍率上。
欧姆档的倍率表示测量值跟指针指示值的倍数关系。例如用“×10”档测某电阻时，指示值为15，则表示被测电阻值是15×10＝150（?）。选取档位的根据，是以测量时指针尽可能达半偏为宜。3.怎样用多用电表测量电阻的阻值？（2）调零；红、黑表笔短接，调节调零旋钮（调节调零电阻的值）使指针指向最右方“0”?处。
（3）测量：将被测电阻跨接在红、黑表笔间。
（4）读数：测量值＝表盘指针示数×倍率。
（5）测量完毕，将选择开关旋转到“OFF”档或最高交流电压档，拔出表笔。长期不用应取出电池。
注意：
①不要用手接触电阻的两引线。
②若发现指针偏角太大或太小应换用倍率较小或较大的挡。但每次换档后必须重新调零。
③每次测电阻前都要把电阻从电路中断开不能带电测量。
例2：用多用表测量电流、电压或电阻时，表盘指针的位置如图所示。如果选择开关指在“V-50”位置时，测量结果为 ；如果选择开关指在“mA-10”位置时，测量结果为 ；如果选择开关指在“Ω×100”位置时，测量结果为 。例3：练习用多用电表测电阻的实验中有关欧姆表的使用和连接，下列说法中正确的是（ ）
A.黑表笔与表内电源正极相连，红表笔与表内电源负极相连
B.测电阻时，表针偏转角度越大，所测电阻越小
C.两表笔短接调零时，指针不能指在零位，可在读数时将原来的阻值扣除
D.读出表盘指示数值，即得测量值例4：用多用电表测电阻时，若选择“×100”的欧姆档测量发现（ ）
A.指针指在电阻刻度较靠近0Ω的某刻度线上，则应换用“×1k”的欧姆档测量
B.指针指在电阻刻度较靠近0Ω的某刻度线上，则应换“×10”或“×1”欧姆档测量
C.指针指在电阻刻度较靠近∞的某刻度线上，则应换用“×1k”的欧姆档测量
D.指针在电阻刻度较靠近∞的某刻度线上，则应换用“×10”或“×1”的欧姆档测量3.怎样用多用电表测量二极管的正反向电阻?测量中应注意什么？（1）用多用电表的欧姆挡,挡位开关调到 R×100 或R×1K位置.用红、黑表笔分别接二极管的两端。（2）二极管正向时导通,电阻约为几百欧姆（此时黑表笔接的是二极管的正极） ；反向是截止,电阻约为几百千欧（此时黑表笔接的是二极管的负极）。正向电阻越小越好(不为零),反向电阻越大越好(不为无限大)。4.怎样用多用电表判断二极管的极性？
