人教版物理八上第五章透镜及其应用复习课件（共25张PPT）

课件25张PPT。 透镜及其应用

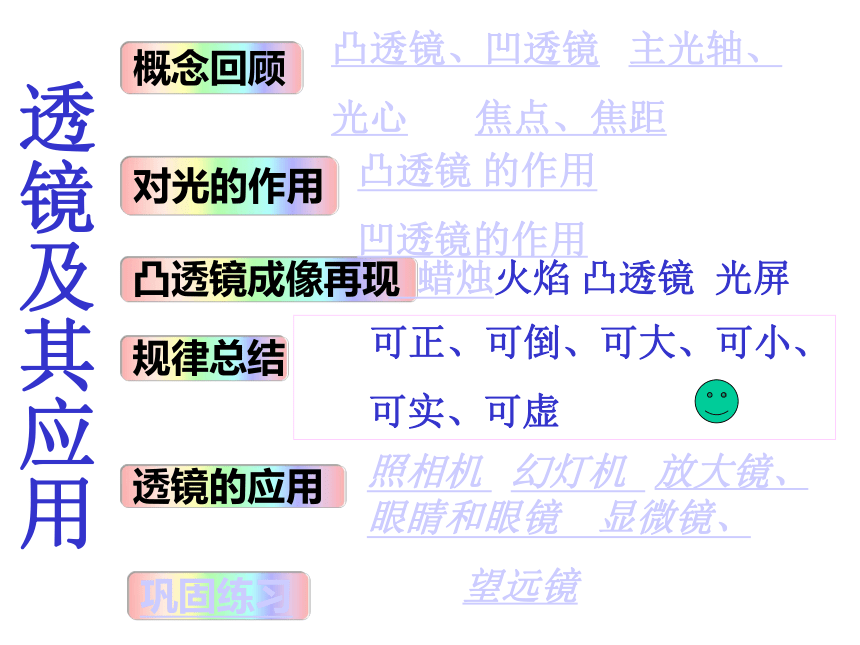

复习课透镜及其应用概念回顾对光的作用凸透镜成像再现规律总结透镜的应用巩固练习凸透镜、凹透镜 主光轴、
光心 焦点、焦距 凸透镜 的作用
凹透镜的作用 蜡烛火焰 凸透镜 光屏 可正、可倒、可大、可小、
可实、可虚照相机 幻灯机 放大镜、眼睛和眼镜 显微镜、

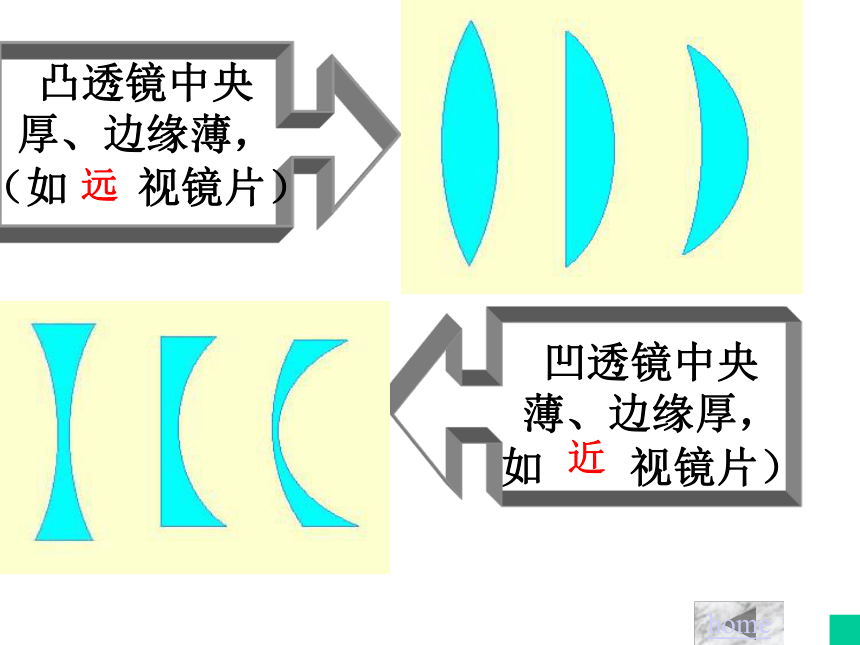

望远镜凸透镜中央
厚、边缘薄，
（如 视镜片）凹透镜中央
薄、边缘厚，

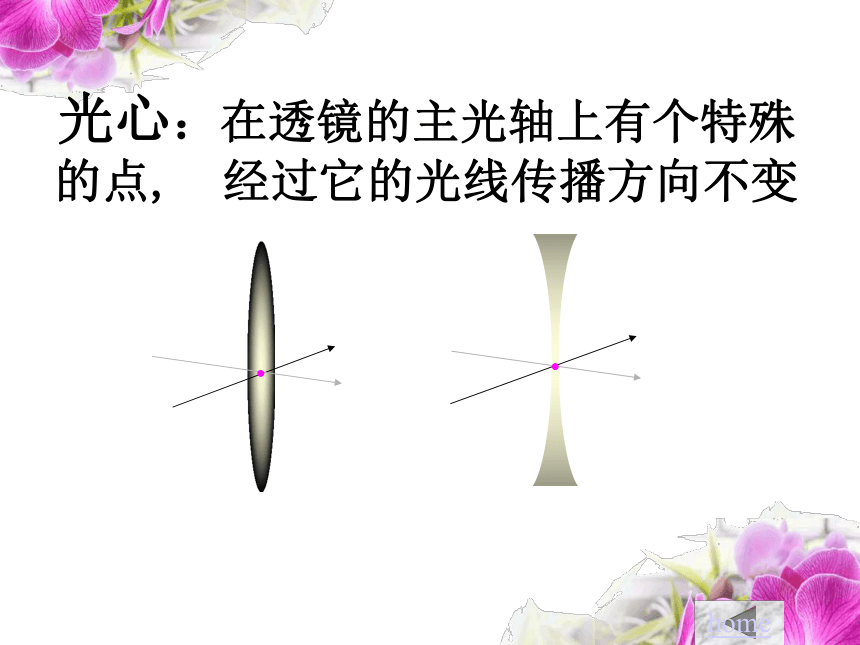

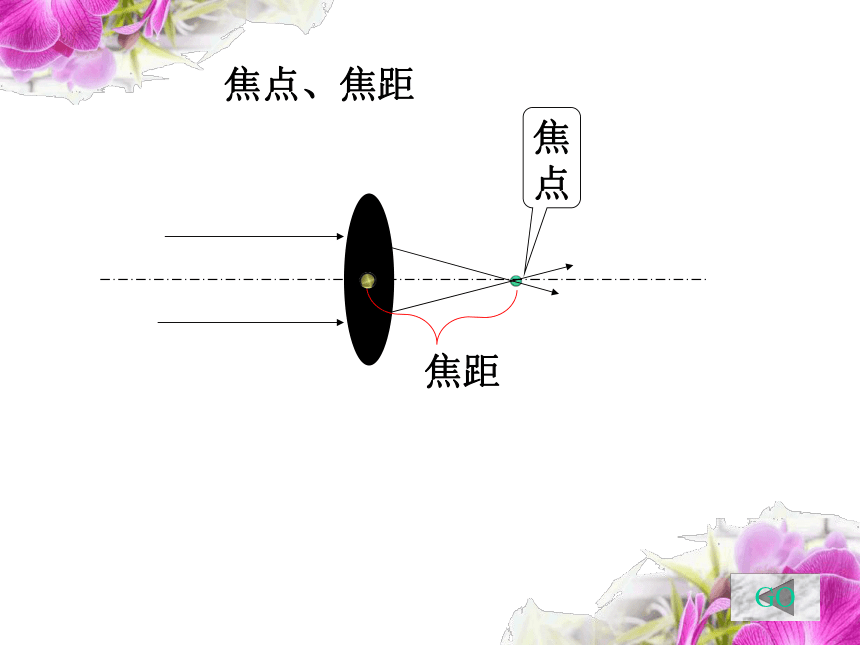

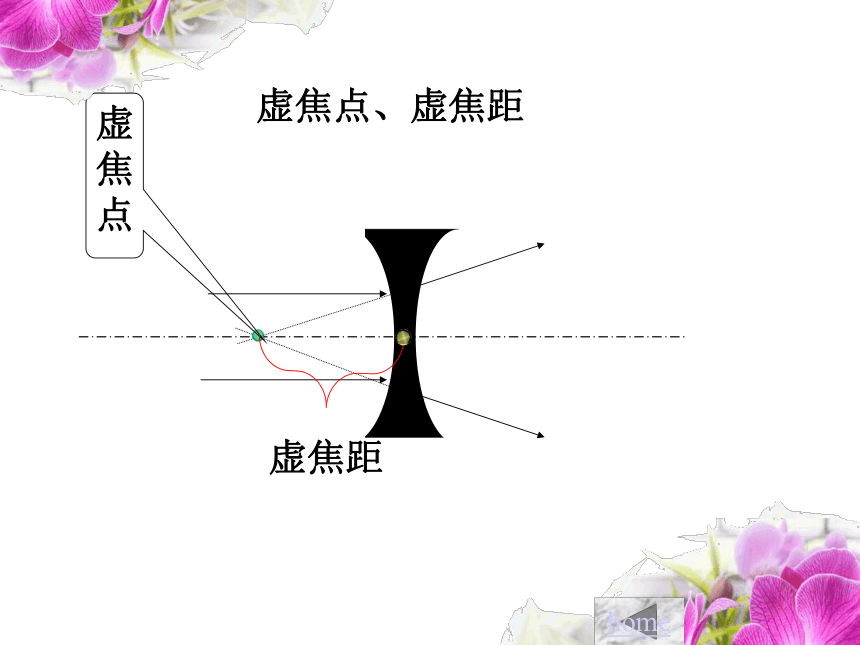

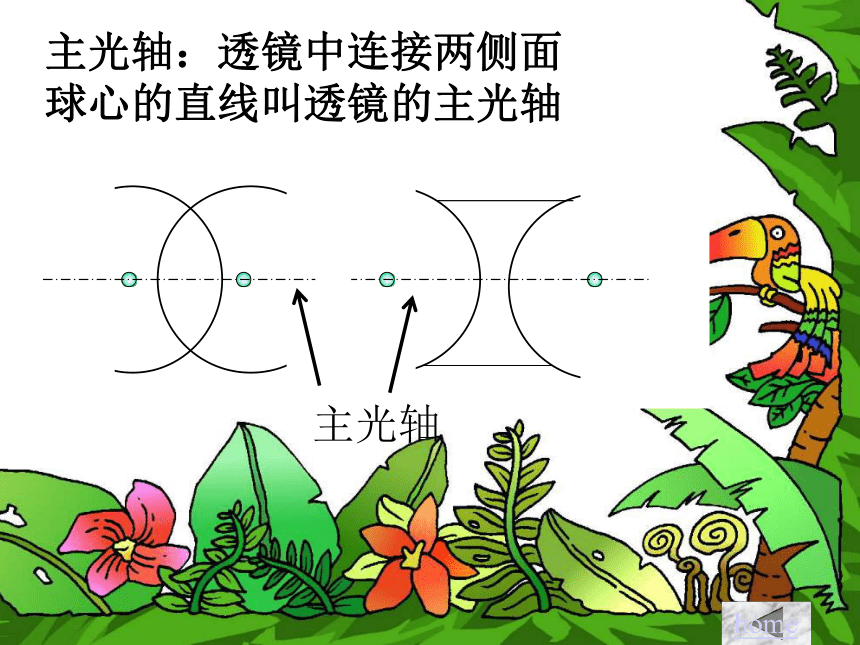

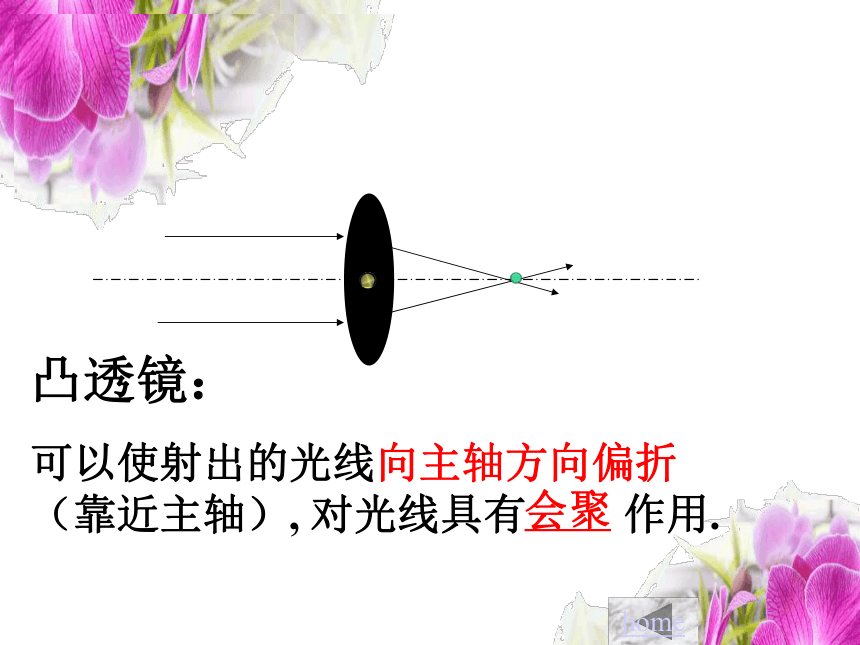

如 视镜片）远近home主光轴：透镜中连接两侧面球心的直线叫透镜的主光轴主光轴home光心：在透镜的主光轴上有个特殊的点, 经过它的光线传播方向不变home焦点、焦距焦点焦距GO虚焦点虚焦距虚焦点、虚焦距home凸透镜：
可以使射出的光线向主轴方向偏折（靠近主轴）, 对光线具有 作用.会聚home凹透镜：
可以使射出的光线向远离主轴的方向偏折（远离主轴）, 对光线具有 作用 home发散1、在2F以外成
什么像?
2、在F与2F之 间成什么像?
3、在F以内成 什么像?
思考焦点F是什么的分界线?2F是什么的分界线?home倒立放大缩小实像倒立倒立等大实像实像放大虚像正立home生活中的透镜照相机 镜头相当于一个凸透镜，来自景物的光经过镜头后会聚在胶卷上，形成一个倒立的、缩小的实像。镜头(凸透镜)胶卷(像) 放大镜 放大镜就是凸透镜,也是常用的光学仪器之一. 能使物体成放大的、正立的虚像,而且像与物同侧。放大镜放大投影仪 (幻灯机)像 投影片上的图案通过凸透镜成
一个放大的、倒立的实像.homeGO?产生远视眼的原因是晶状体太 ，折光能力太 ，或者眼球在前后方向上太 ，来自近处的物体的光还没有会聚成一点就到达视网膜，在视网膜上形成一个模糊的光斑。
（利用 矫正） 产生近视眼的原因是晶状体太 ，折光能力太 ，或者眼球在前后方向上太 ，来自远方的物体的光会聚在视网膜前，到达视网膜时已经不是一个点而是一个模糊的光斑。
（利用 矫正）近视和远视 薄弱
短 凸透镜GO厚强 长凹透镜某同学在学习“眼球折光系统”一节时，制作了一个眼球模型，如下图，模型中的凸透镜相当于晶状体，烧瓶的后壁相当于视网膜，烧瓶里放有一种透明液体表示玻璃体，则图示表示的眼球模型和应采取的矫正措施分别是（ ）。A.远视眼模型，用凸透镜矫正 B.近视眼模型，用凸透镜矫正 C.远视眼模型，用凹透镜矫正D.近视眼模型，凹透镜矫正
home显微镜 ：目镜： 靠近眼睛的凸透镜。 物镜： 靠近被观察物体的凸透镜。 物镜 ：物体成一个放大的实像 目镜 ：象一个放大镜，将像再次放大 显微镜home天文望远镜 ：目镜：靠近眼睛的凸透镜。 物镜：靠近被观测物体的凸透镜。 物镜 ：远处的物体在焦点附近成实像 目镜 :象一个放大镜，将像再次放大 望远镜的物镜的直径很大，能够会聚更多的光，使得所成的像更明亮。 home望远镜zj练一练1、怎样辨别凸透镜和凹透镜？
说出你的办法。(1)、摸（根据透镜结构特点来辨别） (3)、照（根据对平行光的作用辨别） (2)、看（根据透镜成像特点来辨别)2.拓展思维：南极探险队，在冰上要取火，你能够帮他们想办法取火吗？ 解析： 把大冰块磨制成一个凸透镜，然后把它拿到太阳下，正对着太阳并上下移动它的位置，直到地面出现一个最小、最清晰的亮点（即焦点）为止，在焦点处放上一些易燃物，即可点火。3、在图所示的方框中各有一个透镜，图中画出了光线通过透镜前后的传播方向，请在方框中填入适当的透镜。
????
4、李奶奶喜欢用放大镜看报，为了看到更大更清晰的字，她常常这样做
A.报与放大镜不动，眼睛离报远一些
B.报与眼睛不动，放大镜离报远一些
C报与放大镜不动，眼睛离报近一些
D.报与眼睛不动，放大镜离报近一些（ ）B5、在研究凸透镜成像的实验中，当烛焰离凸透镜20cm时，移动光屏，使光屏上成一清晰的放大的像，此时屏到凸透镜的距离为30cm，由此测得该凸透镜的焦距范围为___ ___；再将烛焰移到距凸透镜30cm处，移动光屏使屏上成清晰的像，则像的性质为_____ .
10
