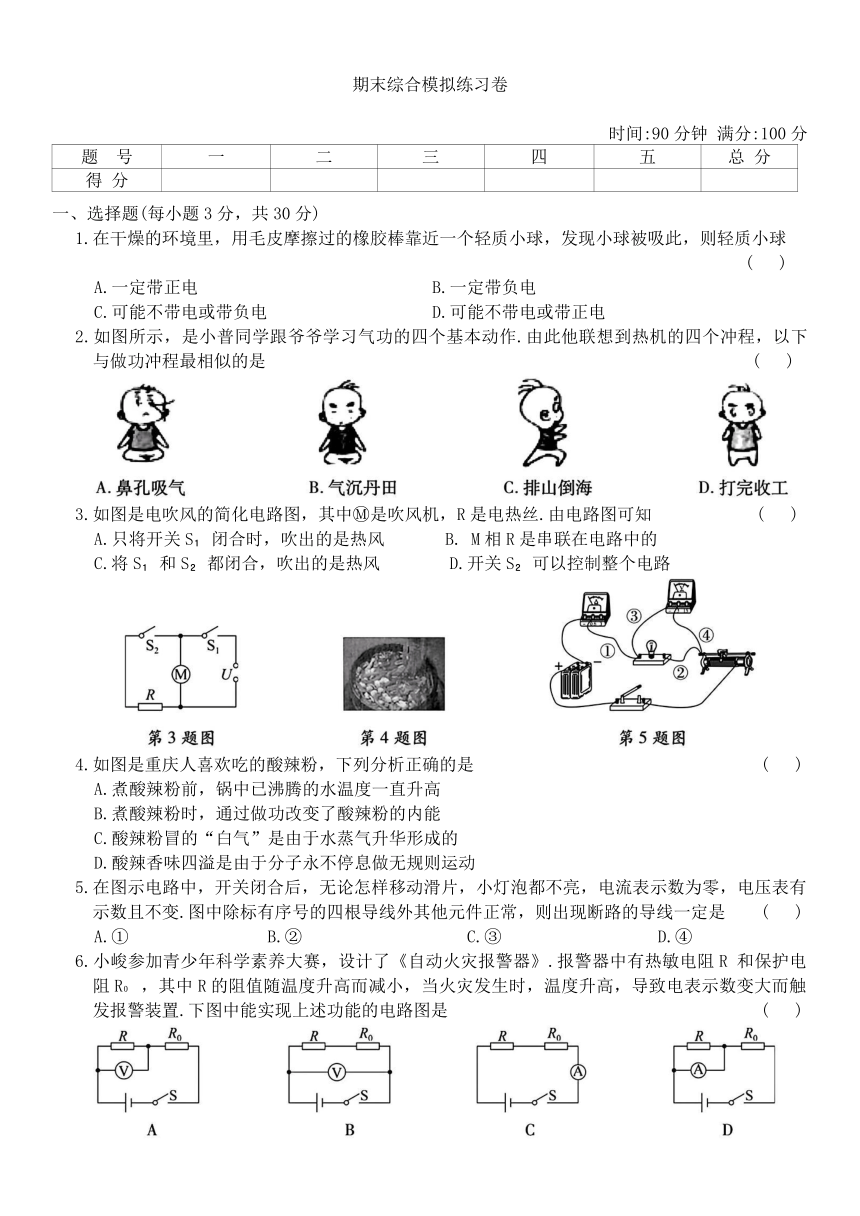

期末综合模拟练习卷
时间:90分钟 满分:100分
题 号 一 二 三 四 五 总 分
得 分
一、选择题(每小题3分，共30分)
1.在干燥的环境里，用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现小球被吸此，则轻质小球
( )
A.一定带正电 B.一定带负电
C.可能不带电或带负电 D.可能不带电或带正电
2.如图所示，是小普同学跟爷爷学习气功的四个基本动作.由此他联想到热机的四个冲程，以下与做功冲程最相似的是 ( )
3.如图是电吹风的简化电路图，其中 是吹风机，R是电热丝.由电路图可知 ( )
A.只将开关S 闭合时，吹出的是热风 B. M相R是串联在电路中的
C.将S 和S 都闭合，吹出的是热风 D.开关S 可以控制整个电路
4.如图是重庆人喜欢吃的酸辣粉，下列分析正确的是 ( )
A.煮酸辣粉前，锅中已沸腾的水温度一直升高
B.煮酸辣粉时，通过做功改变了酸辣粉的内能
C.酸辣粉冒的“白气”是由于水蒸气升华形成的
D.酸辣香味四溢是由于分子永不停息做无规则运动
5.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变.图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是 ( )
A.① B.② C.③ D.④
6.小峻参加青少年科学素养大赛，设计了《自动火灾报警器》.报警器中有热敏电阻R 和保护电阻R ，其中R的阻值随温度升高而减小，当火灾发生时，温度升高，导致电表示数变大而触发报警装置.下图中能实现上述功能的电路图是 ( )

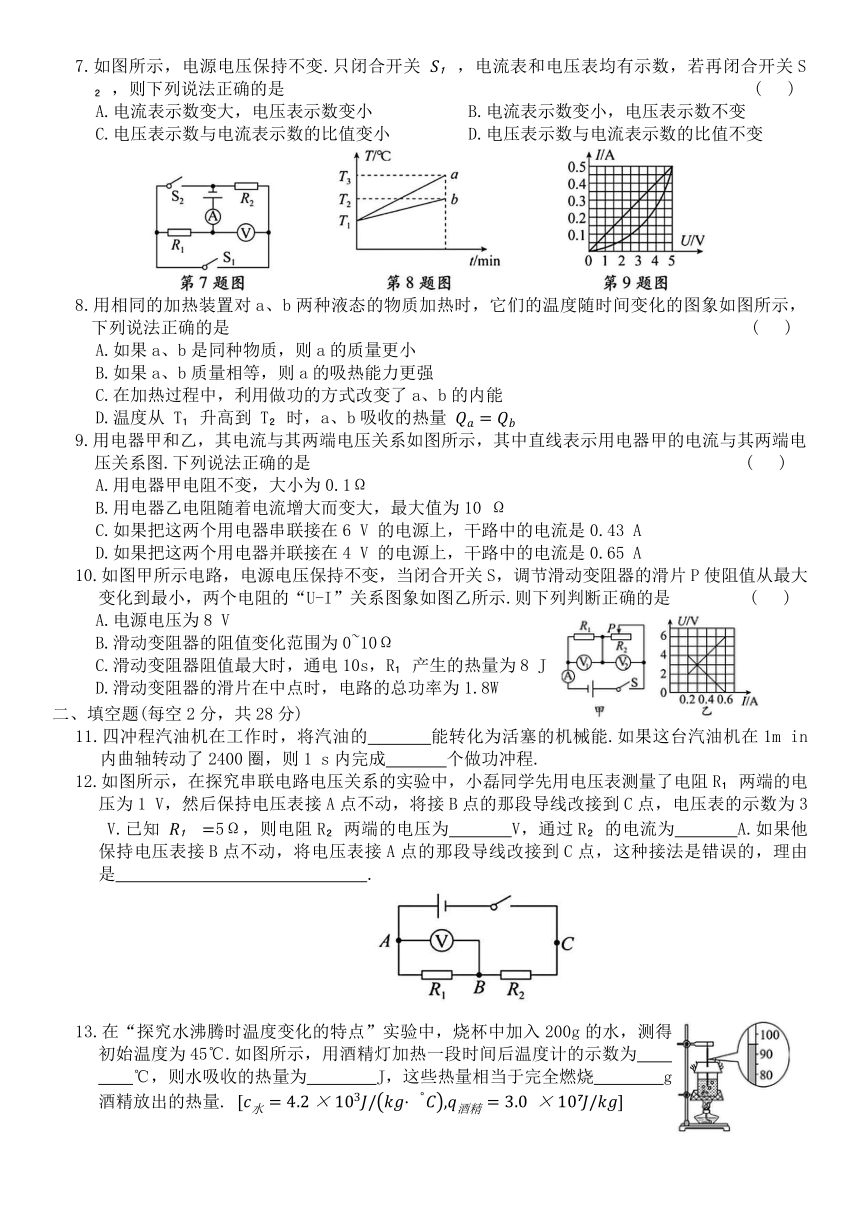

7.如图所示，电源电压保持不变.只闭合开关 ，电流表和电压表均有示数，若再闭合开关S ，则下列说法正确的是 ( )
A.电流表示数变大，电压表示数变小 B.电流表示数变小，电压表示数不变
C.电压表示数与电流表示数的比值变小 D.电压表示数与电流表示数的比值不变
8.用相同的加热装置对a、b两种液态的物质加热时，它们的温度随时间变化的图象如图所示，下列说法正确的是 ( )
A.如果a、b是同种物质，则a的质量更小
B.如果a、b质量相等，则a的吸热能力更强
C.在加热过程中，利用做功的方式改变了a、b的内能
D.温度从 T 升高到 T 时，a、b吸收的热量
9.用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图.下列说法正确的是 ( )
A.用电器甲电阻不变，大小为0.1Ω
B.用电器乙电阻随着电流增大而变大，最大值为10 Ω
C.如果把这两个用电器串联接在6 V 的电源上，干路中的电流是0.43 A
D.如果把这两个用电器并联接在4 V 的电源上，干路中的电流是0.65 A
10.如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器的滑片P使阻值从最大变化到最小，两个电阻的“U-I”关系图象如图乙所示.则下列判断正确的是 ( )
A.电源电压为8 V
B.滑动变阻器的阻值变化范围为0~10Ω
C.滑动变阻器阻值最大时，通电10s，R 产生的热量为8 J
D.滑动变阻器的滑片在中点时，电路的总功率为1.8W
二、填空题(每空2分，共28分)
11.四冲程汽油机在工作时，将汽油的 能转化为活塞的机械能.如果这台汽油机在1m in内曲轴转动了2400圈，则1 s内完成 个做功冲程.
12.如图所示，在探究串联电路电压关系的实验中，小磊同学先用电压表测量了电阻R 两端的电压为1 V，然后保持电压表接A点不动，将接B点的那段导线改接到C点，电压表的示数为3 V.已知 5Ω，则电阻R 两端的电压为 V，通过R 的电流为 A.如果他保持电压表接B点不动，将电压表接A点的那段导线改接到C点，这种接法是错误的，理由是 .
13.在“探究水沸腾时温度变化的特点”实验中，烧杯中加入200g的水，测得初始温度为45℃.如图所示，用酒精灯加热一段时间后温度计的示数为 ℃，则水吸收的热量为 J，这些热量相当于完全燃烧 g酒精放出的热量.
14.如图是小灯泡L和电阻R中电流随电压变化的图象.由图象可知，电阻R的阻值为 Ω.若将它们串联在电路中，电流为0.3A，则电源电压为 V.
15.如图所示的电路，灯泡L上标有“6 V 3 W”字样，电源电压和灯泡电阻都保持不变，闭合开关S，灯正常发光；当滑片P向左移动时，电压表的示数将 (选填“变大”“不变”或“变小”)；若滑片P移到某一位置时，电流表的示数为0.6 A，则通电10 min变阻器R 产生的热量是 J.
16.如图所示为电热水器的简化电路，它有加热和保温功能. R 和R 是两根电热丝，S为温控开关，1、2为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围.已知热水器的加热功率为400 W，保温功率为100 W(忽略温度对电阻的影响)，则电路中 在使用过程中，若热水器连续工作10 min 消耗电能 此过程中热水器的保温工作时间是 s.
三、作图题(共8分)
17.(4分)请在图中用笔画线代替导线连接电路.要求：两灯并联，开关S同时控制两盏灯泡.
18.(4分)请将电源、电流表、电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整.要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片 P，小灯泡L变亮时，电压表的示数变小.
四、实验探究题(共23分)
19.(8分)图甲为伏安法测电阻的实验电路图.
(1)闭合开关前，滑动变阻器的滑片 P应置于 (选填“a”或“b”)端.
(2)小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小.产生该现象的原因可能是：
(3)电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则此时被测电阻两端的电压为 V，该电阻的阻值为 Ω.
20.(15分)在测量小灯泡电功率的实验中，已知灯泡额定电压 电源电压保持不变.
(1)用笔画线代替导线把甲图电路连接完整.
(2)调节滑动变阻器，使电压表示数为2.5V，此时电流表示数(如图乙)为 A.则小灯泡的额定功率是 W.
(3)如果没有电压表，用如图丙所示电路也可测小灯泡的额定功率，其中，定值电阻的阻值为R ，先断开开关S ，闭合开关S、S ，调节滑动变阻器，使电流表的示数为再保持变阻器滑片的位置不变，只断开开关 ，闭合其他开关.读出电流表示数为I，灯泡额定功率的表达式为 (用R 、U额、I的代数式表示).
五、计算题(共11分)
21.在如图所示的电路中，电源电压为12 V 保持不变，电阻. 的阻值为10 Ω，滑动变阻器上标有“1 A”字样.闭合开关S，电压表示数为5 V.
(1)求通过电阻R 的电流I ；
(2)求通电10 s，电流通过电阻R 所做的功W ；
(3)移动滑动变阻器滑片P的过程中，电源电压与电压表示数比值的最大值为3，求电压表最大示数和最小示数的差值△U .
期末综合模拟练习卷
1. D 2. C 3. C 4. D 5. B 6. C 7. D 8. A 9. D 10. D11.化学 20
12.2 0.2 会导致电压表“ +”“-”接线柱接反
13.95 4.2×10 1.4
14.20 9
15.不变
16.363 400
17.
18.
19.(1)a (2)电流表量程选大了(其他合理答案均可)
(3)2.4(2.40) 10
20.(1)如图所示
(2)0.28 0.7
(3)
21.解:(1)通过电阻R 的电流:
(2)电流通过电阻 R 所做功： 10 s=25 J;
(3)根据题意，电压表示数最小值为 4 V，电压表示数最大的时候，
电路电流为滑动变阻器的最大允许电流
这时候电压表的示数： 10 Ω×1 A=10 V.
所以 6 V.
