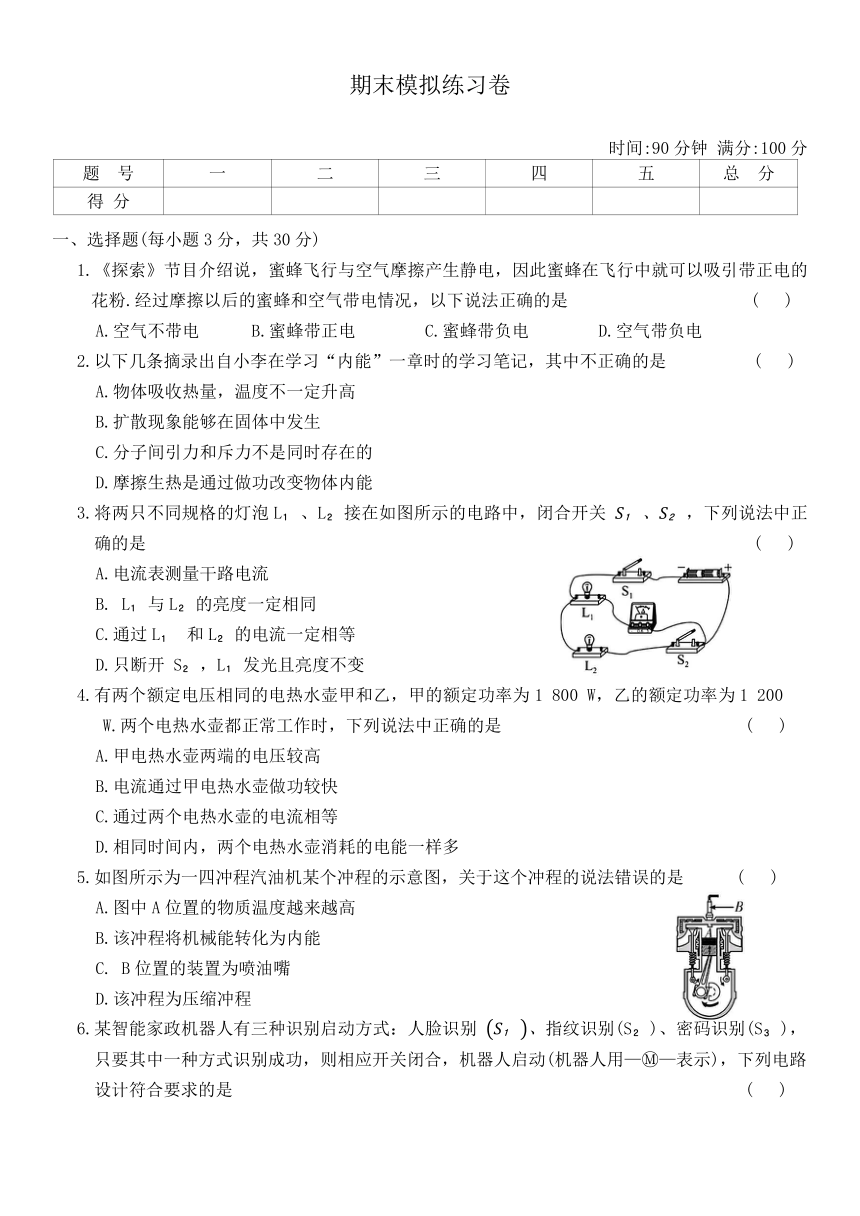

期末模拟练习卷
时间:90分钟 满分:100分
题 号 一 二 三 四 五 总 分
得 分
一、选择题(每小题3分，共30分)
1.《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉.经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是 ( )
A.空气不带电 B.蜜蜂带正电 C.蜜蜂带负电 D.空气带负电
2.以下几条摘录出自小李在学习“内能”一章时的学习笔记，其中不正确的是 ( )
A.物体吸收热量，温度不一定升高
B.扩散现象能够在固体中发生
C.分子间引力和斥力不是同时存在的
D.摩擦生热是通过做功改变物体内能
3.将两只不同规格的灯泡L 、L 接在如图所示的电路中，闭合开关 ，下列说法中正确的是 ( )
A.电流表测量干路电流
B. L 与L 的亮度一定相同
C.通过L 和L 的电流一定相等
D.只断开 S ，L 发光且亮度不变
4.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1 800 W，乙的额定功率为1 200 W.两个电热水壶都正常工作时，下列说法中正确的是 ( )
A.甲电热水壶两端的电压较高
B.电流通过甲电热水壶做功较快
C.通过两个电热水壶的电流相等
D.相同时间内，两个电热水壶消耗的电能一样多
5.如图所示为一四冲程汽油机某个冲程的示意图，关于这个冲程的说法错误的是 ( )
A.图中A位置的物质温度越来越高
B.该冲程将机械能转化为内能
C. B位置的装置为喷油嘴
D.该冲程为压缩冲程

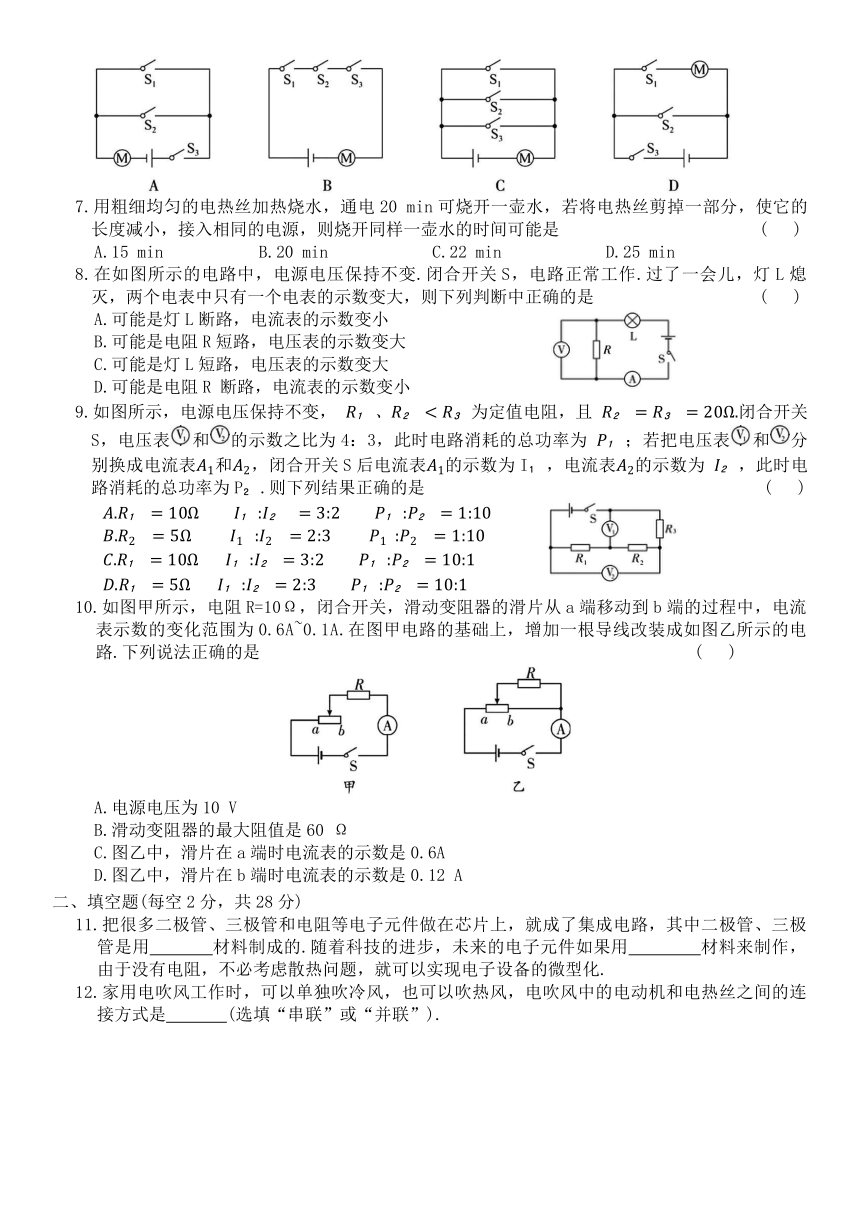

6.某智能家政机器人有三种识别启动方式：人脸识别 指纹识别(S )、密码识别(S )，只要其中一种方式识别成功，则相应开关闭合，机器人启动(机器人用— —表示)，下列电路设计符合要求的是 ( )
7.用粗细均匀的电热丝加热烧水，通电20 min可烧开一壶水，若将电热丝剪掉一部分，使它的长度减小，接入相同的电源，则烧开同样一壶水的时间可能是 ( )
A.15 min B.20 min C.22 min D.25 min
8.在如图所示的电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断中正确的是 ( )
A.可能是灯L断路，电流表的示数变小
B.可能是电阻R短路，电压表的示数变大
C.可能是灯L短路，电压表的示数变大
D.可能是电阻R 断路，电流表的示数变小
9.如图所示，电源电压保持不变， 为定值电阻，且 闭合开关S，电压表和的示数之比为4：3，此时电路消耗的总功率为 ；若把电压表和分别换成电流表和，闭合开关S后电流表的示数为I ，电流表的示数为 ，此时电路消耗的总功率为P .则下列结果正确的是 ( )
10.如图甲所示，电阻R=10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数的变化范围为0.6A~0.1A.在图甲电路的基础上，增加一根导线改装成如图乙所示的电路.下列说法正确的是 ( )
A.电源电压为10 V
B.滑动变阻器的最大阻值是60 Ω
C.图乙中，滑片在a端时电流表的示数是0.6A
D.图乙中，滑片在b端时电流表的示数是0.12 A
二、填空题(每空2分，共28分)
11.把很多二极管、三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用 材料制成的.随着科技的进步，未来的电子元件如果用 材料来制作，由于没有电阻，不必考虑散热问题，就可以实现电子设备的微型化.
12.家用电吹风工作时，可以单独吹冷风，也可以吹热风，电吹风中的电动机和电热丝之间的连接方式是 (选填“串联”或“并联”).

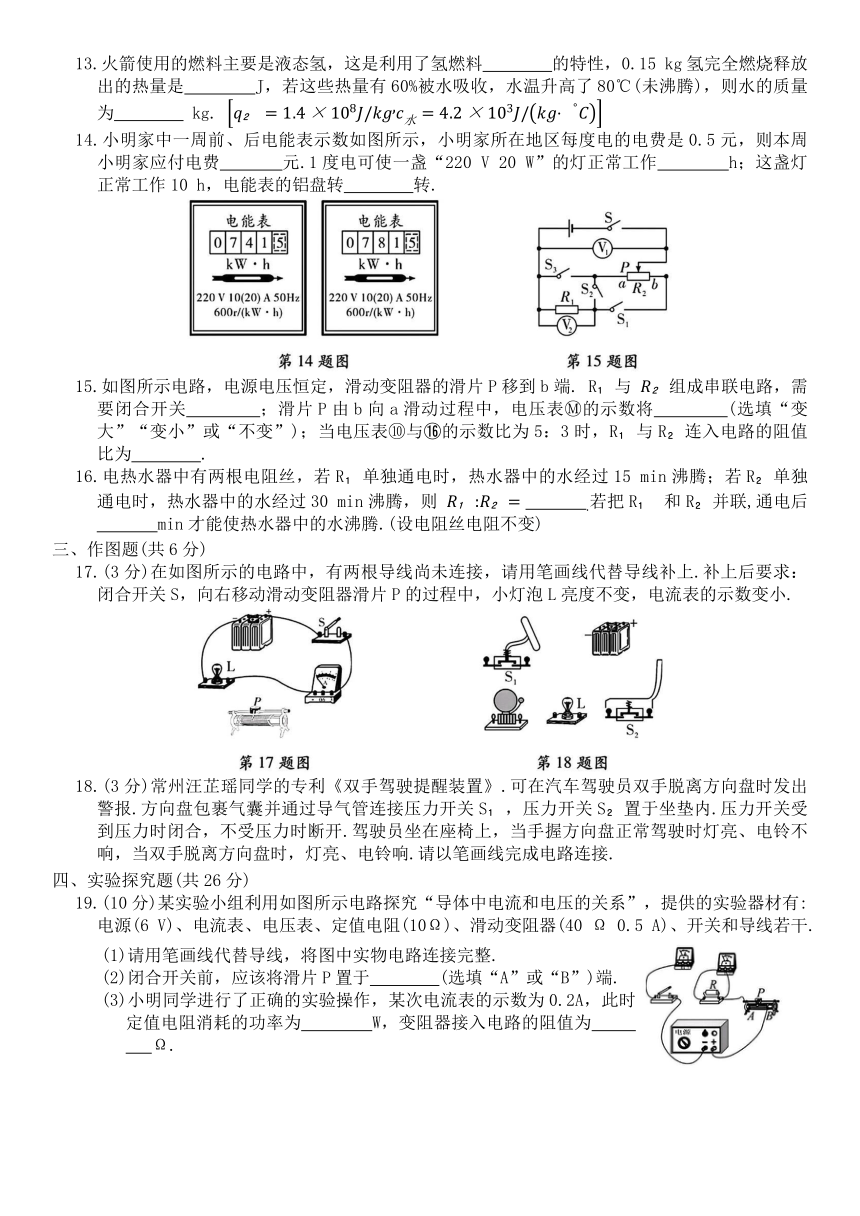

13.火箭使用的燃料主要是液态氢，这是利用了氢燃料 的特性，0.15 kg氢完全燃烧释放出的热量是 J，若这些热量有60%被水吸收，水温升高了80℃(未沸腾)，则水的质量为 kg.
14.小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是0.5元，则本周小明家应付电费 元.1度电可使一盏“220 V 20 W”的灯正常工作 h；这盏灯正常工作10 h，电能表的铝盘转 转.
15.如图所示电路，电源电压恒定，滑动变阻器的滑片P移到b端. R 与 组成串联电路，需要闭合开关 ；滑片P由b向a滑动过程中，电压表 的示数将 (选填“变大”“变小”或“不变”)；当电压表⑩与 的示数比为5：3时，R 与R 连入电路的阻值比为 .
16.电热水器中有两根电阻丝，若R 单独通电时，热水器中的水经过15 min沸腾；若R 单独通电时，热水器中的水经过30 min沸腾，则 若把R 和R 并联,通电后 min才能使热水器中的水沸腾.(设电阻丝电阻不变)
三、作图题(共6分)
17.(3分)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上.补上后要求：闭合开关S，向右移动滑动变阻器滑片P的过程中，小灯泡L亮度不变，电流表的示数变小.
18.(3分)常州汪芷瑶同学的专利《双手驾驶提醒装置》.可在汽车驾驶员双手脱离方向盘时发出警报.方向盘包裹气囊并通过导气管连接压力开关S ，压力开关S 置于坐垫内.压力开关受到压力时闭合，不受压力时断开.驾驶员坐在座椅上，当手握方向盘正常驾驶时灯亮、电铃不响，当双手脱离方向盘时，灯亮、电铃响.请以笔画线完成电路连接.
四、实验探究题(共26分)
19.(10分)某实验小组利用如图所示电路探究“导体中电流和电压的关系”，提供的实验器材有:电源(6 V)、电流表、电压表、定值电阻(10Ω)、滑动变阻器(40 Ω 0.5 A)、开关和导线若干.
(1)请用笔画线代替导线，将图中实物电路连接完整.
(2)闭合开关前，应该将滑片P置于 (选填“A”或“B”)端.
(3)小明同学进行了正确的实验操作，某次电流表的示数为0.2A，此时定值电阻消耗的功率为 W，变阻器接入电路的阻值为 Ω.
(4)同组的小红同学想要探究“导体中电流和电阻的关系”，她又找来了两个阻值分别为5Ω和 20Ω的电阻，用图示电路，为完成三次实验，则定值电阻两端电压的最小预设值是 V.
20.(16分)小明用图甲所示的电路测量额定电压为2.5V的小灯泡的额定功率.
(1)用笔画线代替导线，帮小明把图甲电路连接完整.要求滑动变阻器的滑片向左滑动时灯泡变亮.
(2)正确连接电路后，闭合开关，小灯泡不发光，电流表无示数，电压表示数约为电源电压，则故障原因可能是 .
(3)故障排除后，闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V.此时电流表的示数如图乙所示，则通过小灯泡的电流是 A.小灯泡的额定功率是 W.
(4)完成实验后，小明又设计了如图丙所示的电路图，只用电压表就测量出额定电压为 的小灯泡的额定功率.已知电源电压恒为U，定值电阻的阻值为 .请将实验步骤补充完整.① (填三个开关闭合与断开情况)，调节滑动变阻器的滑片，使电压表示数为 ，小灯泡正常发光.
②保持滑动变阻器滑片位置不动， (填三个开关闭合与断开情况)，记录电压表示数为 U滑.
③小灯泡额定功率的表达式 (用已知量和所测物理量符号表示).
五、计算题(共10分)
21.(百色中考)如图所示的电路，电源电压恒定， 为两个定值电阻,L为“2.5 V 0.5 W”的小灯泡.开关S 、S 、S 均闭合时,电流表的示数为0.55 A,的示数为0.1 A;保持 闭合，断开S 、S ，小灯泡L恰好正常发光.求：
(1)小灯泡正常发光时的阻值R ；
(2)小灯泡正常发光1m in所消耗的电能；
(3)电源电压和电阻R 、R 的阻值.
期末模拟练习卷
1. C 2. C 3. D 4. B 5. C 6. C 7. A 8. D 9. A 10. D
11.半导体 超导体 12.并联
13.热值大
14.20 50 120
15. S、S 不变 3:2
16.1:2 10
17.
18.
19.(1)如图所示(2)A (3)0.4 20 (4)2
20.(1)如图所示
(2)小灯泡断路
(3)0.26 0.65
(4)①闭合 断开： ②闭合 断开
21.解：(1)小灯泡正常发光时的电流：
小灯泡正常发光时的阻值为：
(2)小灯泡正常发光 1 min 消耗的电能：
(3)当开关 均闭合时， 组成并联电路，电流表 测干路中电流，电压表测 所在支路中的电流，由欧姆定律得：
当开关 闭合， 断开时，电阻. 与灯 L 串联，且灯L
正常发光，由欧姆定律得：
联立②③解得：
把 代人①中得：
