湖南省益阳市第六中学初中部人教版九年级物理全册教案：19.1家庭电路

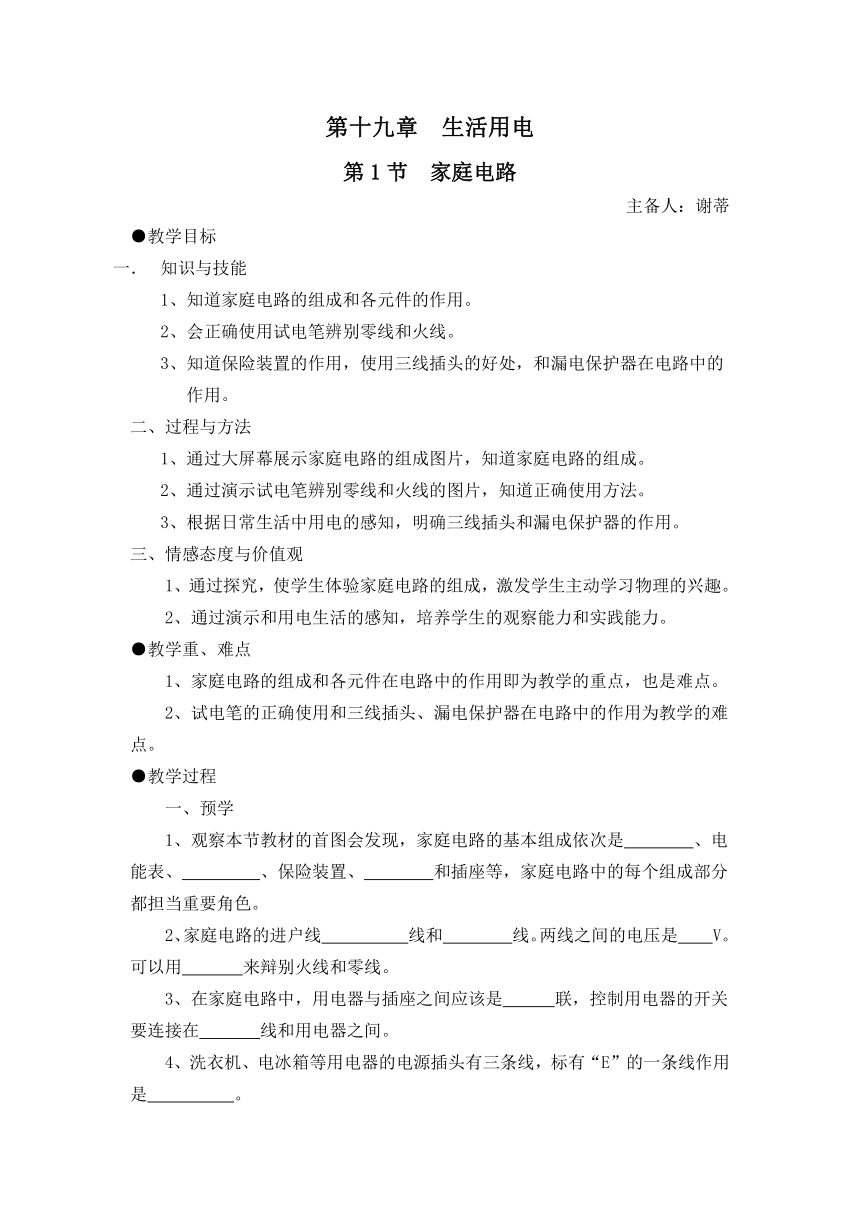

第十九章 生活用电
第1节 家庭电路
主备人：谢蒂
●教学目标
知识与技能
知道家庭电路的组成和各元件的作用。
会正确使用试电笔辨别零线和火线。
知道保险装置的作用，使用三线插头的好处，和漏电保护器在电路中的作用。
二、过程与方法
1、通过大屏幕展示家庭电路的组成图片，知道家庭电路的组成。
2、通过演示试电笔辨别零线和火线的图片，知道正确使用方法。
3、根据日常生活中用电的感知，明确三线插头和漏电保护器的作用。
三、情感态度与价值观
1、通过探究，使学生体验家庭电路的组成，激发学生主动学习物理的兴趣。
2、通过演示和用电生活的感知，培养学生的观察能力和实践能力。
●教学重、难点
1、家庭电路的组成和各元件在电路中的作用即为教学的重点，也是难点。
2、试电笔的正确使用和三线插头、漏电保护器在电路中的作用为教学的难点。
●教学过程
一、预学
1、观察本节教材的首图会发现，家庭电路的基本组成依次是 、电能表、 、保险装置、 和插座等，家庭电路中的每个组成部分都担当重要角色。
2、家庭电路的进户线 线和 线。两线之间的电压是 V。可以用 来辩别火线和零线。
3、在家庭电路中，用电器与插座之间应该是 联，控制用电器的开关要连接在 线和用电器之间。
4、洗衣机、电冰箱等用电器的电源插头有三条线，标有“E”的一条线作用是 。
二、探究与精导
教学点一：家庭电路的组成
小组讨论
1、在家庭电路组成的图片中，总开关之前是什么元件？它的作用是什么？总开关之后是什么元件？它的作用是什么？
2、空气开关安装在什么元件之后，它的作用是什么？
教学点二：火线和零线
小组讨论
1、家庭电路中的进户线有哪两条线？通常可以用什么工具来判断？
2、如何正确使用试电笔？
教学点三：三线插头和漏电保护器
小组讨论
1、三孔插座比两孔插座多的那一个孔跟什么相连通？三线插头比两线插头多一个脚是跟什么相连？
2、我们使用三线插头的好处是什么？
3、空气开关和漏电保护器在电路中的作用是什么？安装它有什么好处？
三、提升：
1.洗衣机、电冰箱这些家用电器使用三线插头的目的是( )
A.插头的造型美观 B.节约用电
C.插入插座更稳固 D.防止触电
2.将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光.再将台灯插入接线板上的插座，台灯与指示灯都能发光.则( )
( http: / / www.21cnjy.com )
A.该接线板的连接线内只有火线和零线两根导线
B.台灯与指示灯串联，并受开关S控制
C.台灯与指示灯并联，开关S在干路上
D.该接线板上有5个插孔会使检测的测电笔氖管发光
3.(2014·潍坊)用测电笔辨别火线与零线时，下列图中正确的操作方法是( )
( http: / / www.21cnjy.com )
A.①②B.①③C.②④D.①④
4.家庭电路的火线与零线之间的电压为______V，考虑到用电安全，家庭电路中一般还接有______线.
5.图甲是家庭电路中带有控制开关的三孔插座，请在图乙中将其正确地连接在电路中.
( http: / / www.21cnjy.com )
6.关于家庭电器中电器安装的说法错误的是( )
A.电能表的连接顺序应在进户线之后、总开关之前
B.螺丝口灯泡的螺丝套一定要接在零线上
C.开关应和灯泡并联
D.三孔插座应有接地线
7.(2014·呼和浩特)小椿同学设计了 ( http: / / www.21cnjy.com )一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光.下面四幅电路图中，既符合上述要求，又符合安全用电要求的是( )
( http: / / www.21cnjy.com )
●教学反思
