甘肃省武威第二十七中学2024-2025学年第一学期九年级人教版上册物理期末综合学情检测练习题（含答案）

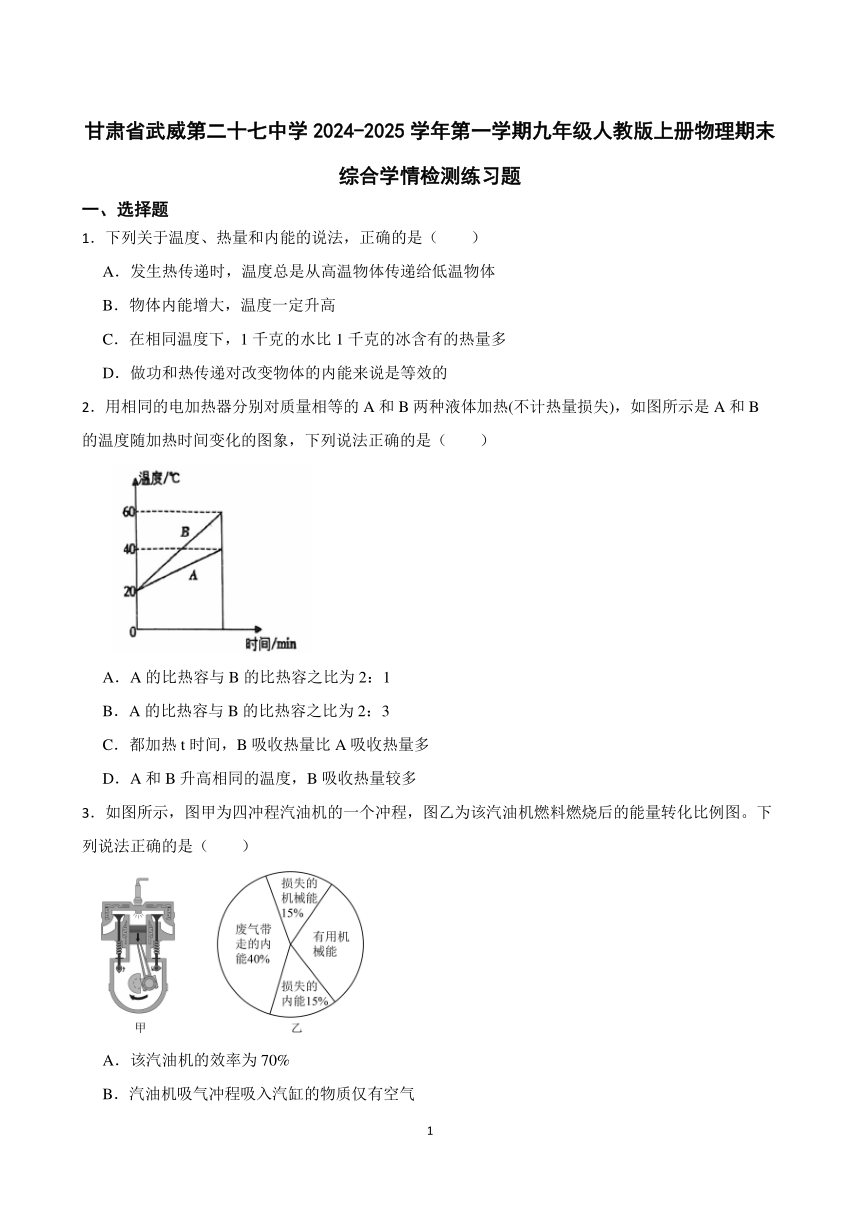

甘肃省武威第二十七中学2024-2025学年第一学期九年级人教版上册物理期末综合学情检测练习题
一、选择题
1．下列关于温度、热量和内能的说法，正确的是（　　）
A．发生热传递时，温度总是从高温物体传递给低温物体
B．物体内能增大，温度一定升高
C．在相同温度下，1千克的水比1千克的冰含有的热量多
D．做功和热传递对改变物体的内能来说是等效的
2．用相同的电加热器分别对质量相等的A和B两种液体加热(不计热量损失)，如图所示是A和B的温度随加热时间变化的图象，下列说法正确的是（　　）
A．A的比热容与B的比热容之比为2：1
B．A的比热容与B的比热容之比为2：3
C．都加热t时间，B吸收热量比A吸收热量多
D．A和B升高相同的温度，B吸收热量较多
3．如图所示，图甲为四冲程汽油机的一个冲程，图乙为该汽油机燃料燃烧后的能量转化比例图。下列说法正确的是（　　）
A．该汽油机的效率为70%
B．汽油机吸气冲程吸入汽缸的物质仅有空气
C．甲图的冲程使汽车获得动力，将内能转化为机械能
D．相同时间内燃烧的汽油质量越大，汽油机的效率越高
4．“东风快递，使命必达”，2024年9月25日，中国人民解放军火箭军在南太平洋相关公海海域成功发射了携载训练模拟弹头的东风-31AG型洲际弹道导弹，创下了全球洲际导弹实际测试中的最远纪录。下列关于导弹升空正确的表述是（　　）
A．导弹推进系统工作过程中的能量利用效率是100%
B．导弹燃料燃烧的越充分，燃料的热值就越大
C．导弹燃料燃烧推动其升空过程，机械能转化为内能，因此推进系统不属于热机
D．导弹燃料在燃烧的过程中，化学能转化为内能
5．小明自己设计了如图所示的电路，对于该电路下列说法正确的是（　　）
A．只闭合开关S1，电路处于断路状态
B．只闭合开关S2、S3，灯泡L1和L2并联
C．同时闭合开关S1、S2、S3，灯泡L1和L2串联
D．无论怎样闭合开关，灯泡L1和L2都不能组成串联或者并联电路
6．如图是小萌同学连接3个开关控制的电路，关于开关的闭合和断开，下列对电路分析正确的是（　　）
A．闭合S1与S2，两灯串联
B．闭合S1与S3，两灯并联
C．闭合 S1、S2、S3，灯L1不发光，发光
D．断开 S1，只闭合S2、S3，灯L1发光，不发光
7．如图甲电路正常工作时，两个电压表的指针偏转角度相同（如图乙）。下列说法正确的是（　　）
A．和并联 B．两端电压为8V
C．两端电压为10V D．电源电压为10V
8．如图所示电路中，已知电源电压为6V，闭合、断开时，甲、乙是电流表，；当、都闭合时，甲、乙是有0~15V和0~3V量程的电压表，则下列说法正确的是（　　）
A．电阻的阻值比电阻的阻值小
B．、闭合时，通过和电流之比为
C．、闭合时，甲、乙两表的示数比为3∶1
D．、闭合时，乙电压表指针偏转角度小
9．两个电路元件A和B中的图象如图所示，根据图象，下列说法正确的（　　）
A．元件A的电压与通过它的电流成正比
B．元件B的电阻随温度的升高而增大
C．将它们并联后接到电压为2V的电源上时，干路中的电流为0.4A
D．将它们串联后接到电压为3V的电源上时，A、B电压之比为1∶2

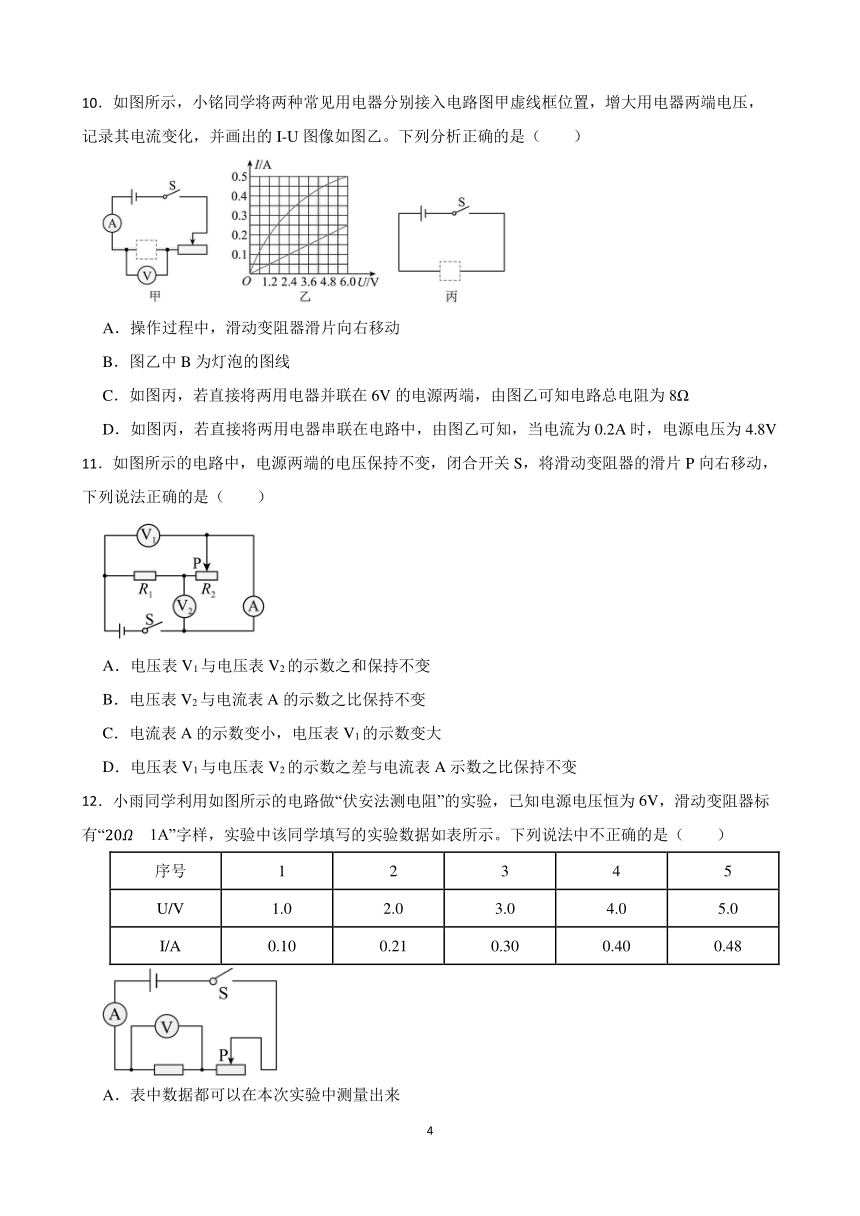

10．如图所示，小铭同学将两种常见用电器分别接入电路图甲虚线框位置，增大用电器两端电压，记录其电流变化，并画出的I-U图像如图乙。下列分析正确的是（　　）
A．操作过程中，滑动变阻器滑片向右移动
B．图乙中B为灯泡的图线
C．如图丙，若直接将两用电器并联在6V的电源两端，由图乙可知电路总电阻为8Ω
D．如图丙，若直接将两用电器串联在电路中，由图乙可知，当电流为0.2A时，电源电压为4.8V
11．如图所示的电路中，电源两端的电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）
A．电压表V1与电压表V2的示数之和保持不变
B．电压表V2与电流表A的示数之比保持不变
C．电流表A的示数变小，电压表V1的示数变大
D．电压表V1与电压表V2的示数之差与电流表A示数之比保持不变
12．小雨同学利用如图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6V，滑动变阻器标有“　1A”字样，实验中该同学填写的实验数据如表所示。下列说法中不正确的是（　　）
序号 1 2 3 4 5
U/V 1.0 2.0 3.0 4.0 5.0
I/A 0.10 0.21 0.30 0.40 0.48
A．表中数据都可以在本次实验中测量出来
B．序号“4”的实验中，滑动变阻器与待测电阻的阻值之比为1∶2
C．序号“3”和序号“4”两次，电路总功率之比为3∶4
D．仅用该同学的实验器材不能探究电压一定时，电流与电阻的关系

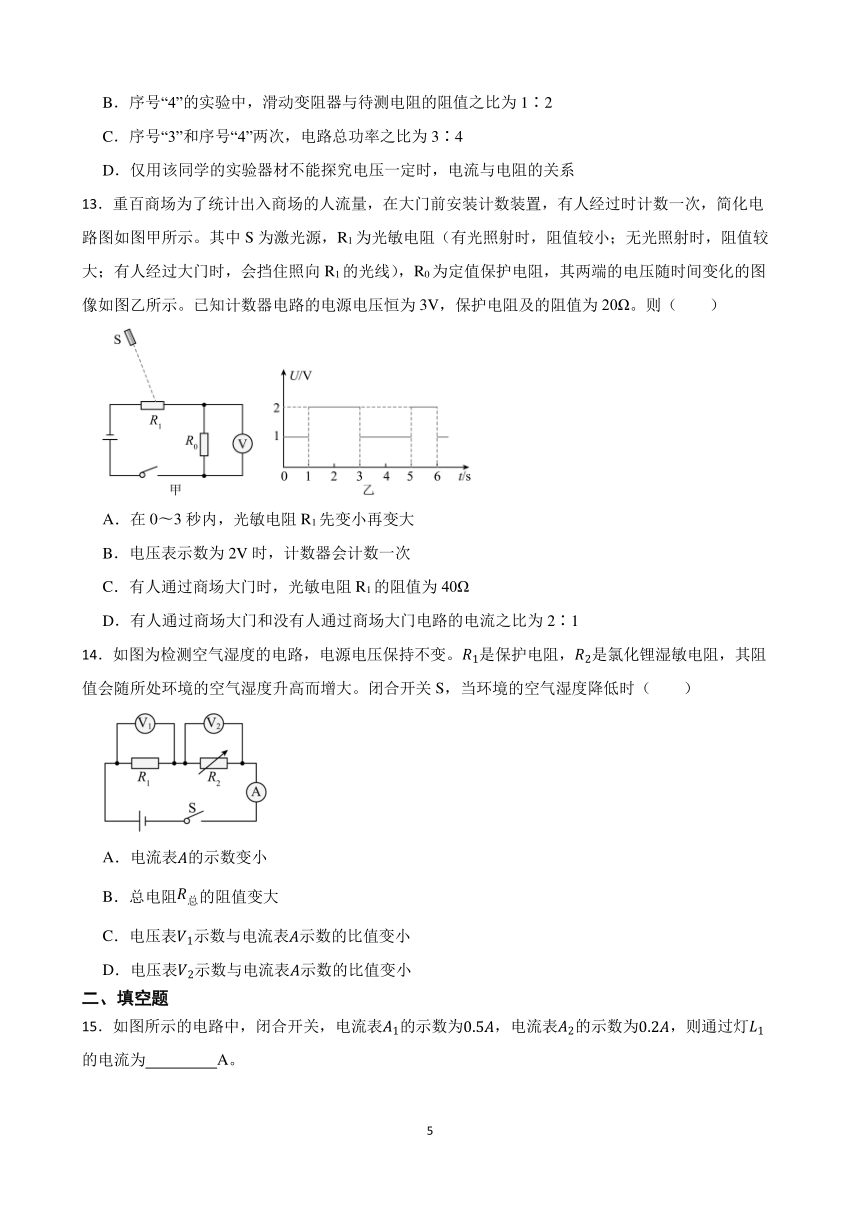

13．重百商场为了统计出入商场的人流量，在大门前安装计数装置，有人经过时计数一次，简化电路图如图甲所示。其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大；有人经过大门时，会挡住照向R1的光线），R0为定值保护电阻，其两端的电压随时间变化的图像如图乙所示。已知计数器电路的电源电压恒为3V，保护电阻及的阻值为20Ω。则（　　）
A．在0 3秒内，光敏电阻R1先变小再变大
B．电压表示数为2V时，计数器会计数一次
C．有人通过商场大门时，光敏电阻R1的阻值为40Ω
D．有人通过商场大门和没有人通过商场大门电路的电流之比为2∶1
14．如图为检测空气湿度的电路，电源电压保持不变。是保护电阻，是氯化锂湿敏电阻，其阻值会随所处环境的空气湿度升高而增大。闭合开关S，当环境的空气湿度降低时（　　）
A．电流表的示数变小
B．总电阻的阻值变大
C．电压表示数与电流表示数的比值变小
D．电压表示数与电流表示数的比值变小
二、填空题
15．如图所示的电路中，闭合开关，电流表的示数为，电流表的示数为，则通过灯的电流为　 　A。
16．如图所示的电路中，当闭合开关让小灯泡发光过程中，电流的形成是由于导体中的电子　 　移动所致，电流方向是从　 　（填：“A到B”或“B到A”），此过程中电池的化学能转化成小灯泡灯丝的　 　能，然后再转化成光能。
17．在如图所示的电路中，电源电压U=5V，小灯泡R2标有“5V 0.5A”字样（电阻不变），电流表的量程为0~0.6A。电压表的量程为0~3V，滑动变阻器R3的最大阻值为20Ω，灯泡R2的电阻为　 　Ω，闭合开关S1、S2和S3时，通过R1的电流为0.3A，则电路的总电阻R=　 　Ω；若换6V的电源，闭合开关S2在不损坏各元件的情况下，R3的阻值变化范围　 　。
18．如图甲所示，电源电压恒定且大于6V，电压表量程0~15V，电流表量程0~0.6A，R=28Ω；小灯泡的正常工作电流为0.5A，其电流随电压的变化规律如图乙所示；闭合开关S、S1，在保证电路安全的前提下，从最右端移动滑动变阻器的滑片至最小阻值处，此时电压表示数为U1；保持滑片位置不变，再断开开关S1，闭合开关S2，继续调节滑动变阻器的阻值，使电压表示数再次为U1；两次调节过程中电流表与电压表示数变化的关系如图丙所示。则a点的电流为　 　A；滑动变阻器的最大阻值为　 　Ω。
19．如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，电压表测量的是灯　 　的电压；则灯和两端的电压之比为　 　。
20．如图是小西探究电流与电阻的关系时所用的电路图。实验中，小西应保持　 　（选填“电压表”或“电流表”）的示数不变；他将阻值为5Ω的电阻换成阻值为10Ω的电阻后，电压表的示数变　 　，此时应将滑片P向　 　（选填“A”或“B”）端移动。
21．如图甲所示电路，电流表量程0~0.6A，电压表量程0~3V，小灯泡L的电流随其两端电压变化图像如图乙所示，当开关S、S1闭合，S2断开时，电流表示数0.5A，电压表示数3V，电源电压为　 　V。当开关S、S2闭合，S1断开时，在保证电路安全的情况下，电路中允许通过的最大电流是最小电流的2倍，则滑动变阻器的最大阻值为　 　Ω。
22．若可燃冰的热值为4.2×107J/m3，完全燃烧1m3的可燃冰放出的热量是　 　J，这些热量有60%被水吸收，可把　 　kg的水从20℃加热到80℃。[水的比热容 ]
三、作图题
23．
（1）请将图中的灯泡和三孔插座正确连接到家庭电路中；
（2）如图甲为亮度可调的台灯，电位器是调节其亮度的装置。旋钮开关带动滑片转动，请把电位器接入图乙电路中，使得旋钮开关逆时针转动时，灯泡变暗。
24．酒精浓度检测仪是交警对驾驶员现场检查酒驾的专用工具，其原理图的元件可简化为如图所示。其中R1为定值电阻，R2是一种气敏电阻，它的阻值随着酒精浓度的增高而迅速减小，从而使测试仪（实质就是一个电压表V）的示数增大。请用下图中电路元件在答卷指定虚线框内设计成符合要求的电路图。
四、实验探究题
25．为比较实验室中煤油和盐水吸热的情况，小明利用如图甲所示的装置进行探究.
（1）在两个相同的烧杯中分别倒入　 　 (选填“质量”或“体积”)和初温均相同的煤油和盐水；为使两烧杯中的液体每秒吸收的热量相同，应选择规格 　 　(选填“相同”或“不同”)的两个电加热器进行加热.
（2）实验过程中，小明用相同的温度计和停表记录了两液体的加热时间和温度，并将数据记录在表格中.分析实验数据时，小明发现表格的设计存在不足，即各物理量的记录缺少　 　.
物质 初温 加热时间 末温
煤油 20 5 35
盐水 20 5 30
（3）分析表中数据，小明只需要比较两液体　 　 (选填“加热时间”或“升高的温度”)便可判断出　 　(选填“煤油”或“盐水”)的吸热能力较强；已知煤油的比热容为2.1×103J/(kg·℃)，则该盐水的比热容为 　 　J/(kg·℃)
（4）实验结束后，小明又用该装置探究了水在升高相同的温度时，吸收热量的多少跟质量的关系，得到了如图乙所示的不同质量的水在加热过程中的温度随时间变化的关系图象.由图象可知 　 　(选填“A”或“B”)图线对应的水的质量较大.
26．小兵利用如图甲所示电路来探究电流与电阻的关系，他在实验中控制电压表示数为U0不变，相关器材规格已在图中标明，电源电压可调。
（1）电源电压调为3V，开关闭合前，滑动变阻器的滑片应置于图中最　 　（选填“左”或“右”）端；
（2）进行实验中，断开开关，保持滑片P位置不变，用5Ω的电阻替换10Ω，闭合开关，发现电压表示数　 　U0（选填“大于”或“小于”），应向　 　（选填“左”或“右”）移动滑片P才能达到实验要求；
（3）小兵调节电阻箱阻值R，进行多次实验，所绘制的I与关系图象如图乙所示，由此可知U0=　 　V，实验结论是：　 　；
（4）小兵在5~25Ω范围内，他将电阻箱阻值R调至5个不同的值分别进行了实验，则他根据实验数据描点所绘制的I与关系图线不可能是图丙中的　 　（选填“a”或“b”）；
（5）同组的其他同学又将电源电压调至5V，电阻箱调到40Ω，发现电压表示数无法达到U0，为完成电阻箱5~40Ω的实验数据，则定值电阻两端电压的预设值范围是　 　~　 　V。（保留一位小数）。
五、计算题
27．某款太阳能热水器平均每小时接收4.2×106J的太阳能。在5小时的有效照射时间内，使热水器中100kg、初温为20℃的水温度升高到60℃。已知c水＝4.2×103J/（kg ℃）。求该过程中：
（1）水吸收的热量；
（2）太阳能热水器的效率；
（3）若改用热效率为40%的煤炉达到同样的烧水效果，需要燃烧煤的质量。（q煤＝3.0×107J/kg）
28．如图所示的电路，电源电压大小保持不变，电阻，，滑动变阻器的规格为“，0.25A”，电压表和电流表接入电路的量程分别为0~3V和0~0.6A。
（1）只闭合，电流表的示数为0.1A，求电源电压；
（2）只闭合，当电流表的示数为0.2A时，求滑动变阻器两端的电压；
（3）同时闭合、、，当P置于中点时，求通过电流表的电流。
29．如图所示是—个暗盒，盒内有一个电压为9伏的电池组、两个电阻和若干导线组成的电路。盒内电路分别跟盒外A、B、C、D四个接线端中的三个接线端相连。若用电流表测量各接线端之间的电流，结果发现：当把电流表接在A、C两端时，它的示数为1.5安；当把电流表接在A、D两端时，它的示数为0.75安；当把电流表接在A、B两端或B、C两端或B、D两端时，它的示数均为零。根据上述测量结果。完成下列要求：
（1）在图上画出能表示盒内电路连接情况的电路图。并求出两个电阻的阻值；
（2）当A、B两端接电流表A1，C、D两端接电流表A2，B、D两端接导线时，电流表A1的示数I1与电流表A2的示数I2之比I1：I2为多少？
（3）若在C、D之间接一个最大电阻为22欧的滑动变阻器R3，再用阻值为10欧的电阻R4连接B端和滑动变阻器的滑片P，并在A、B间接一个电流表，如图所示。则在滑片P由最上端移至最下端的过程中，电流表示数的变化范围是多少？R4两端的电压变化范围是多少？
答案
1-14 DACDB BDCDC DACD
15．0.3
16．定向；B到A；内
17．10；6.25；2~10Ω
18．0.5；54
19．L2；4∶1
20．电压表；大；A
21．9；24
22．4.2×107；100
23．（1）
（2）
24．
25．（1）质量；相同
（2）单位
（3）升高的温度；盐水；3.15×103
（4）B
26．（1）左
（2）大于；左
（3）2；在电压一定时，电流与电阻成反比
（4）b
（5）2.3；3
27．（1）1.68×107J；（2）80%；（3）1.4kg
28．（1）4.5V
（2）1.5V
（3）0.375A
29．（1），6Ω，12Ω
（2）3：2
（3）0.45~0.6A，4.5~6V
