第5节光的反射和折射（平面镜作图考点训练）

平面镜作图练习
1、2、8、请在下图画出物体AB在平面镜中的像A'B'(保留作图痕迹)。
根据平面镜成像特点，在左下图中画出物体AB在平面镜MN中所成的像A'B'。
3如下图所示，S为某发光点，SO是它发出的其中一条光线．分别根据光的反射定律，平面镜成像特点画出入射光线SO的反射光线。
14如图(甲)所示，S是点光源，S'是S通过一个平面镜所成的像，请作出平面镜的位置
6如下图所示，S是一个发光点，S'是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
5己知点光源A和两条反射光线，试在图中画出平面镜的位置。
7如图所示，小明通过一平面镜看到了桌子下 ( http: / / www.21cnjy.com )面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．
9如图所示为激光液面控制仪的原理简图。由固 ( http: / / www.21cnjy.com )定激光器发出的一束激光AO以60°的入射角射向液面，经液面反射后射到光屏上的B点，再通过光屏上的光电转换器将光信号变成电信号，输入控制系统用以控制液面高度。请通过作图找出B点的准确位置。（利用反射定律做图、平面镜像特点）
10如图所示，S是一个发光点S'是它通过平面镜所成的像，SA是S发出的一条光线。请在图中画出平面镜的位置和SA经平面镜反射后的光线。
11根据平面镜成像的特点，作出物体AB在平面镜中所成的像．
2、下图是某同学作的光路图，他只画了一条入射光线和另一条反射光线，请你帮他画出发光点S和像点S′．
( http: / / www.21cnjy.com )
12平面镜前有一点光源S，S发出的一束光线被平面镜反射后经上，过A点，请作出该光线的光路图．
15如图所示，在平面镜右方有一发光点S ( http: / / www.21cnjy.com )，OB、O'B'。分别是S发出的两条光线经平面镜后的反射光线，作出发光点S的位置(要求保留必要的辅助线)。（平面镜成像、光的反射）

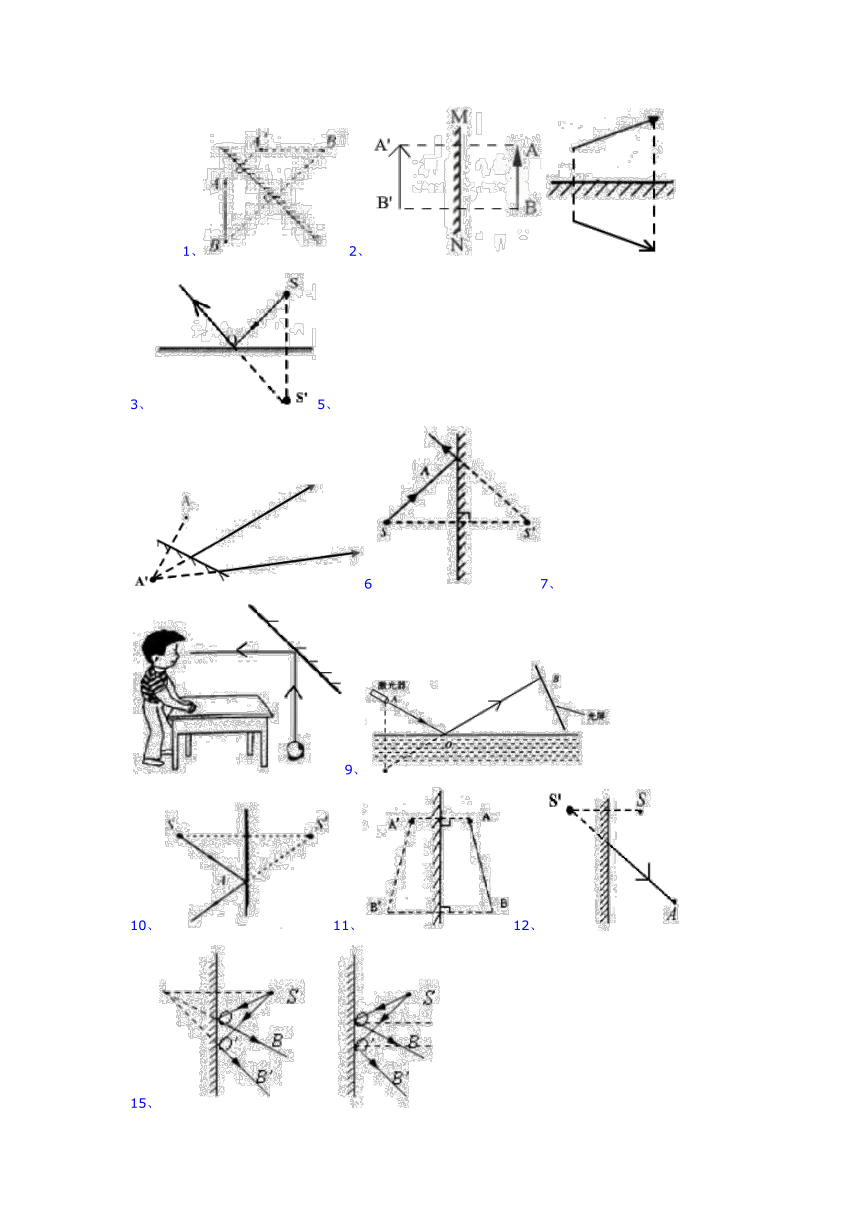

1、2、
3、5、67、9、
10、11、12、
15、
2．光与镜面成30°角射在平面镜上，如图所示，请画出反射光线并标出反射角的大小。
3．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。
4．小明妈妈的钱包掉到了沙 ( http: / / www.21cnjy.com )发下，没有手电筒，小明借助平面镜反射灯光找到了钱包。右图中己标出了反射光线和入射光线，请你在图中画出平面镜，并保留作图痕迹。
5．如图所示AO为入射光线，ON为法线。请画出入射光线AO的反射光线。
6．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角及其度数。
7．根据光的反射定律，在下图中画出反射光线，并标出反射角的度数。
11、如下图所示，MN为平面镜，01B、O2C是点光源S经平面镜反射后的两条光线，用作
图法确定点光源S的位置．
=================================【参考答案】=================================
1、2、3、
4、5、6、
7、
( http: / / www.21cnjy.com )
1、如图所示，是小明在“探究平面镜成像的特点” 的活动中所选用的器材和活动过程。
（1）在探究活动中对玻璃板放置的要 ( http: / / www.21cnjy.com )求是
（2）选择蜡烛A和B的要求是 ( http: / / www.21cnjy.com )
（3）如果在图a中蜡烛像的位置上放一张白纸板做屏幕，则白纸板上将 （“有”或“没有”）蜡烛的像
（4）把蜡烛B放到A蜡烛像的位置上，将会看到图c所示的现象。这说明
2.小红同学在做“探究平面镜成像”的实验时．将一块玻璃饭竖直架在水平台上．再取两段完全相同的蜡烛A和B．点燃玻璃板前的蜡烛A．进行观察，如图所示．在此实验中：
(1)小红选择玻璃板代替镜子进行实验的目的是 ( http: / / www.21cnjy.com )：
(2)所用刻度尺的作用是便于比较像与物 关系．
(3)选取两段完全相同的蜡烛是为了比较像与物的 关系．
(4)移去后面的蜡烛B，并 ( http: / / www.21cnjy.com )在所在位置上放一光屏．则光屏上 接收到蜡烛烛焰的像(填。“能”或“不能”)．所以平面镜所成的像是 (填“实”或“虚”)
3、如图1、2、3，请画出光从空气射入水中折射光线的大致方向和折射角 及反射光线。
图4 是界面， 是反射光线， 是折射光线，折射角是 角 ， 边是空气
4、一束与水面成50°夹 ( http: / / www.21cnjy.com )角的光线从空气斜射入水中，则折射角 ( )
A．小于50° B．大于50° C．大于40°D．小于40°
