11.4 串联电路和并联电路
导体的电阻
如果把两个电阻 R1. R2 串联或并联后看成一个电阻，你认为这个电阻跟 R1、 R2应该是怎样的关系？
1.电路
串联：
把几个导体元件依次首尾相连的方式
并联：
把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式
一、串并联电路的特点
2.电流
串联：
串联电路各处电流相等，即 I0 = I1 = I2 = I3
2.电流
并联：

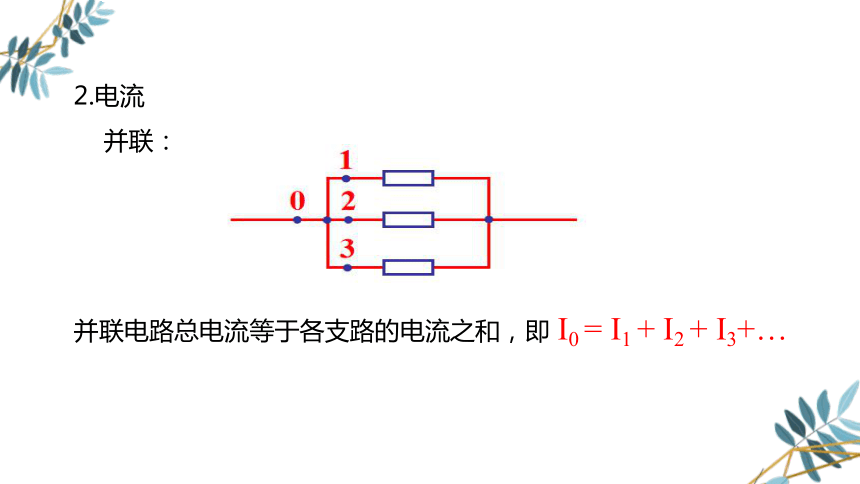

并联电路总电流等于各支路的电流之和，即 I0 = I1 + I2 + I3+…
3.电压
串联：
各点的电势与各点之间的电势差有什么关系
U01=φ0－φ1
U12=φ1－φ2
U23=φ2－φ3
U03=φ0－φ3
U03=U01+U12+U23
串联电路两端的总电压等于各部分电路电压之和
3.电压
并联：
比较0、1、2、3点的电势关系
U=U1=U2=U3
并联电路的总电压与各支路的电压相等
φ0=φ1=φ2=φ3
比较4、5、6点的电势关系
φ4=φ5=φ6
串联电路的总电阻等于各部分电路电阻之和
并联电路的总电阻的倒数等于各支路电阻的倒数之和
两个电阻并联的总电阻的表达式：
串、并联电路总电阻的比较
小结
1.串联电路
串联电路中每一个电阻都要分担一部分电压，电阻越大，分担的电压就越多，这就是串联电路的分压作用。
2.并联电路
并联支路中每一条支路上的电阻都要分担总电流的一部分，支路电阻越小，它分担的电流就越大，这就是并联电路的分流作用。
改装
小量程电流表（表头）
1.小量程电流表（表头）
①作用：测量电路中的电流
②原理：磁场对通电导线的作用
④内阻Rg：表头本身的电阻(Rg=2020Ω)
⑥满偏电流Ig（100μA）
满偏电压Ug（Ug= Ig × Rg =0.202mV）
③电路图符号：
⑤也可以测电压
2.把表头改装成电压表：
Ig
Rg
R
U
IgRg
UR
V
U
分压：串联一个大阻值的电阻R
Ug U
R越大，U越大
3.把表头改装成电流表：
分流：并联一个小阻值的电阻R
IgRg
I
Rg
Ig
IR
R
A
IgRg
I
Ig I
R越小，I越大
【例题】一个表头的内阻Rg为30Ω，满偏电流Ig为1mA。要把它改装成量程是0~0.6A的电流表，需要并联多大的电阻？改装后电流表的内阻是多少？
IgRg
I
Rg
Ig
IR
R
由欧姆定律可以求出分流电阻
电流表内阻RA等于Rg与R的并联值，则有
解：通过电阻R的电流
IR=I-Ig=(0.6-0.001)A=0.599 A
IgRg
I
Rg
Ig
IR
R
小量程电流表的改装
改装电压表 改装电流表
电路
R的作用
R的计算
电表的总电阻
串联电路
并联电路
分压
分流
如图所示，有一个表头G，满偏电流Ig＝500 mA，内阻Rg＝200 Ω，将它改装为有0～1 A和0～10 A两种量程的电流表，求R1、R2的阻值各为多大？
答案　R1＝20 Ω　R2＝180 Ω
训练1.有一满偏电流Ig=5mA,内阻Rg=400Ω的电流表G,若把它改装成量程为10V的电压表,应______一个_______Ω的分压电阻,该电压表的内阻为 _______Ω;若把它改装成量程为3A的电流表,应______联一个 Ω的分流电阻,该电流表的内阻为________Ω
答案：串 1600 2000 并 0.668 0.667
