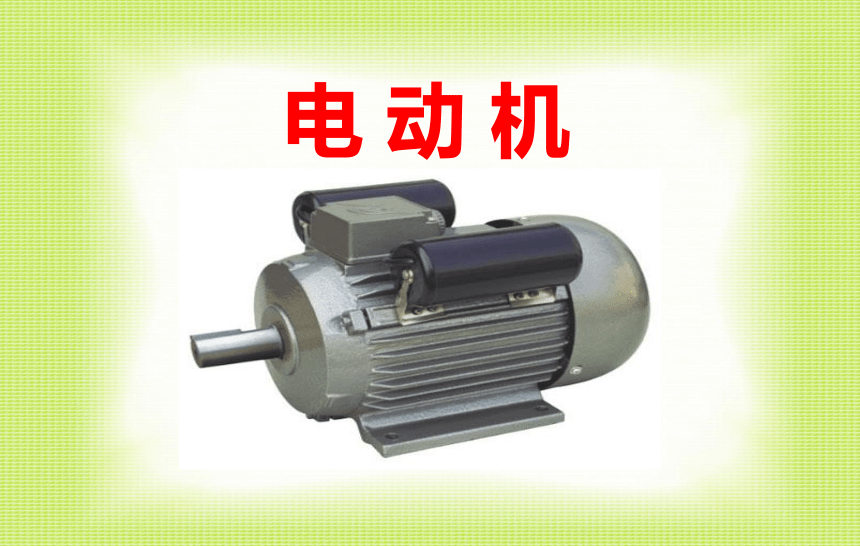

电 动 机
它们的动力装置是哪种用电器？

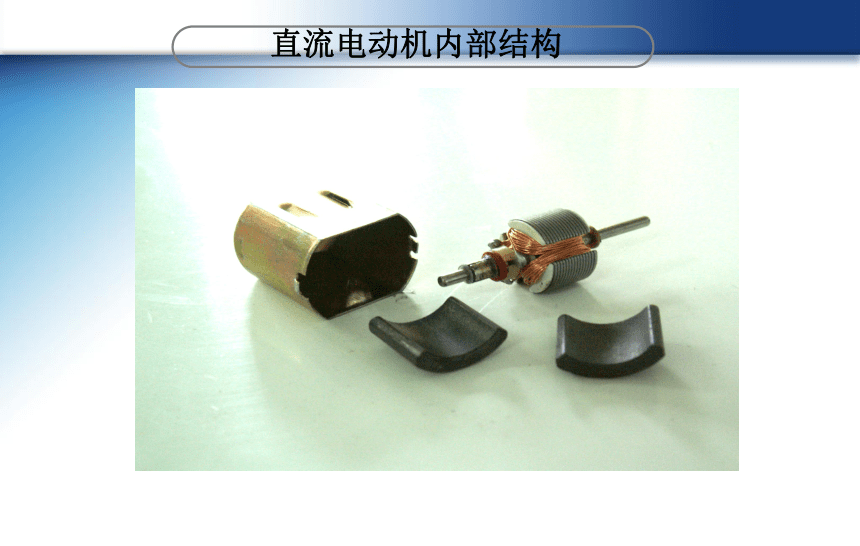

直流电动机内部结构
N
S

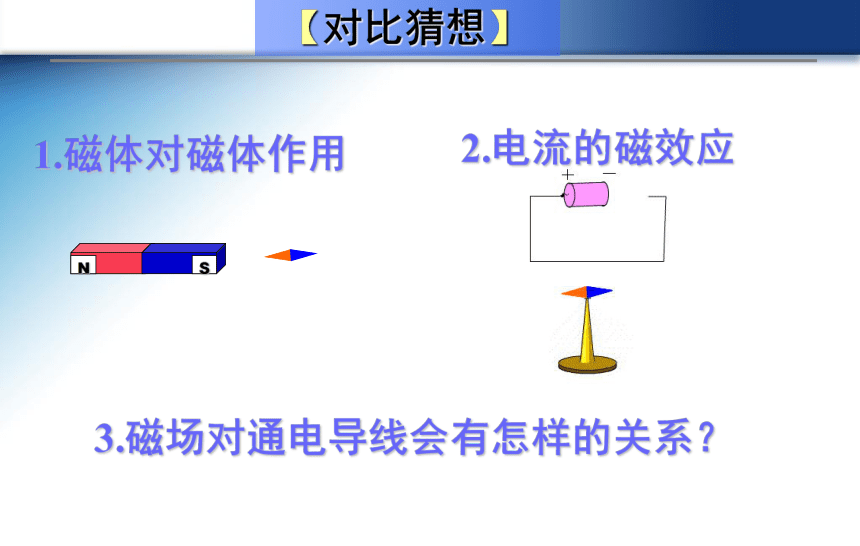

【对比猜想】
1.磁体对磁体作用
2.电流的磁效应
3.磁场对通电导线会有怎样的关系？

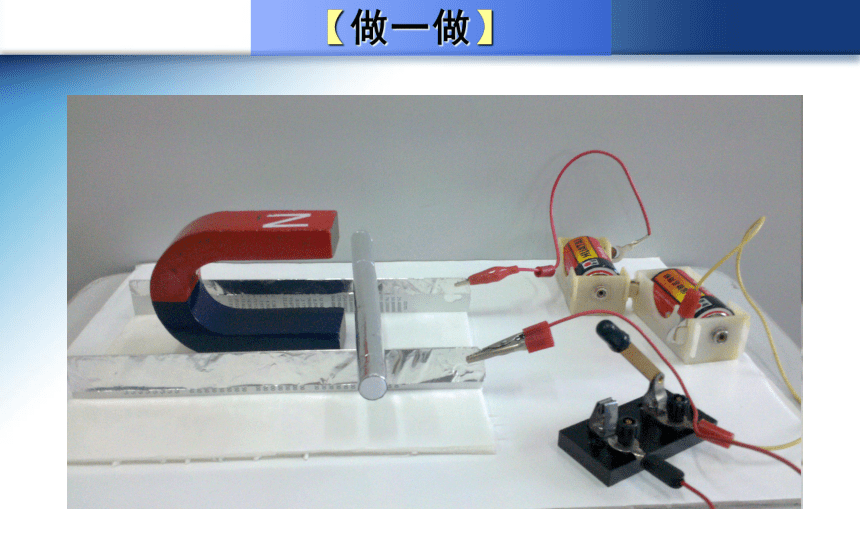

【做一做】

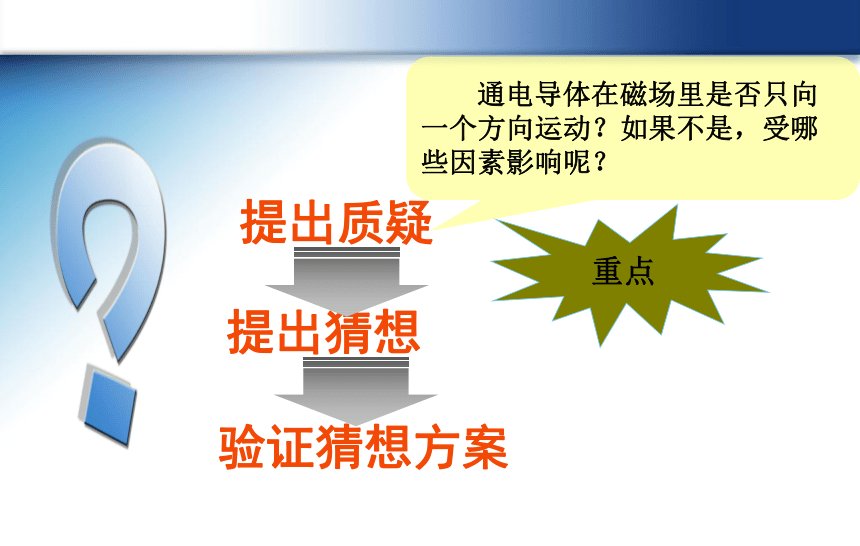

通电导体在磁场里是否只向一个方向运动？如果不是，受哪些因素影响呢？
重点
验证猜想方案
提出质疑
提出猜想

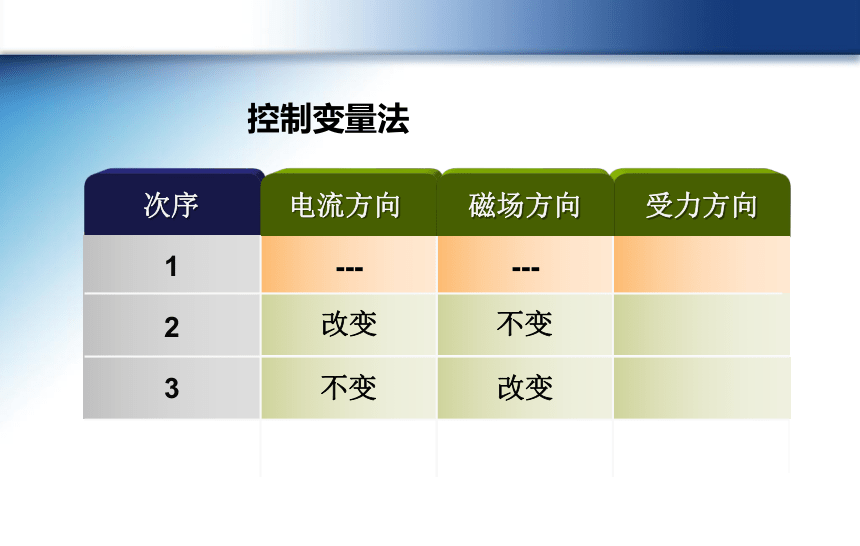

控制变量法
改变
不变
3
---
---
2
不变
改变
1
次序
电流方向
磁场方向
受力方向
实验总结
2、导体受力方向与电流和磁场方向有关。
1、通电导体在磁场中受到力的作用
N
S
N
S
思考 怎么样持续运动
能不能采取什么办
法让线圈连续转起来？
靠近S极的线圈受到的力始终向上
靠近N极的线圈受到的力始终向下,那么线圈就可以持续沿顺时针方向转动.
讨论: 怎样实现上面的情况
及时改变电流方向或磁场方向
(即越过平衡位置)从而改变受力方向
E、F是换向器（两个半圆铜环）：
作用：及时改变线圈中的电流方向，使受力方向总是相同，线圈一直转动下去。
A、B是电刷
作用：与半环接触，使电源和线圈组成闭合电路。
转子（线圈）
定子（磁体）
1.原理:当线圈转到另一半和电刷接触时就改变了电流方向,从而受力方向改变使线圈连续转到下去.
2.作用:当线圈转过平衡位置,及时改变线圈电流方向,使线圈得以连续转动.
【电动机的优点】
板书设计
20-4电动机
一、磁场对通电导体作用
1.通电导线在磁场中受到力的作用，受力方向与电流和磁场方向有关。
2.通电线圈在磁场中扭动。
二、电动机构造
1.定子和转子
2. 使用换向器改变电流方向，从而达到线圈连续转动。
三、电动机优点
构造简单，控制方便，体积小，效率高，功率可大可小。
