人教版物理九年级课件：第二十章 电与磁综合复习（共30张PPT）

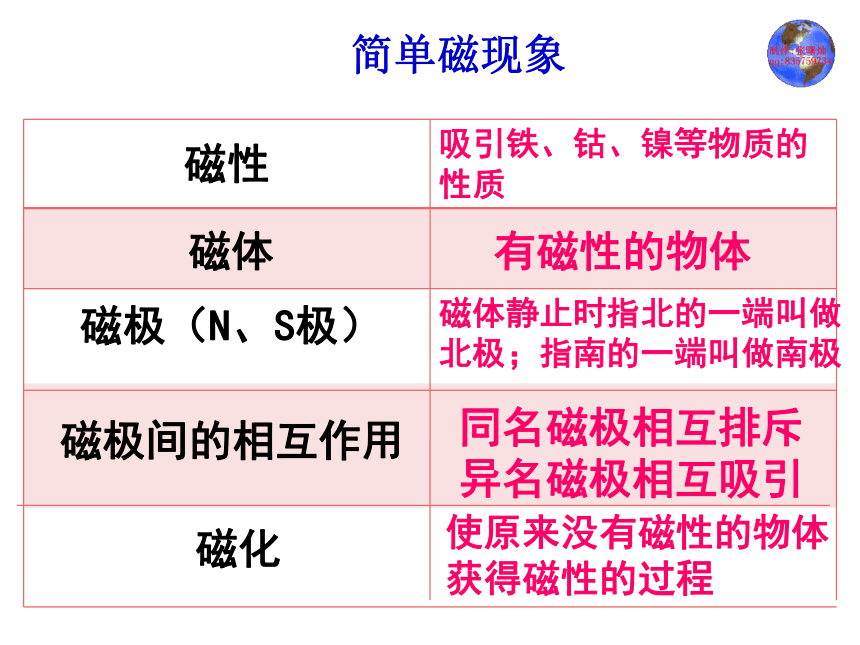

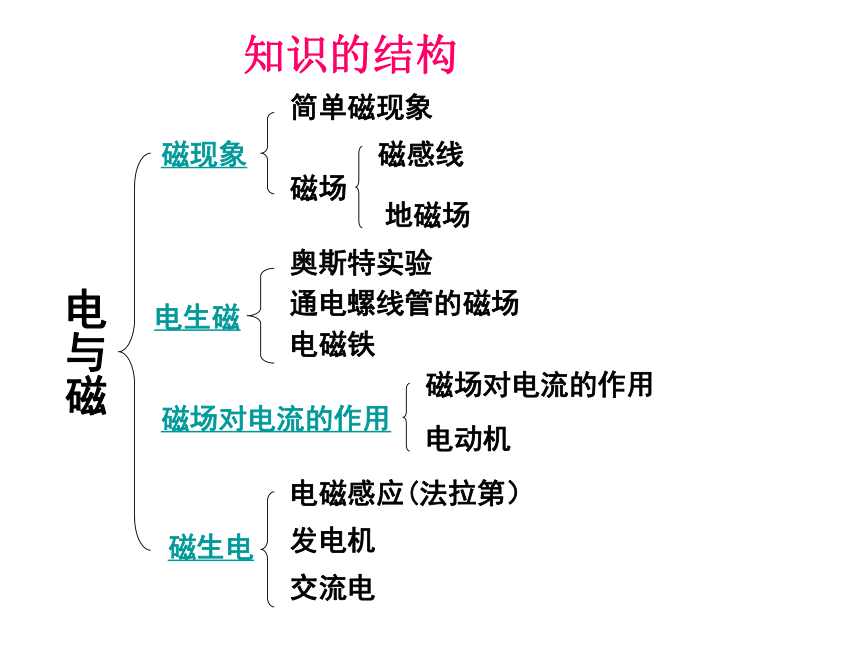

课件30张PPT。电与磁综合复习教学设计电与磁磁现象电生磁奥斯特实验通电螺线管的磁场磁感线电磁铁地磁场电磁感应(法拉第）磁生电发电机交流电知识的结构简单磁现象磁场磁场对电流的作用磁场对电流的作用电动机简单磁现象磁性吸引铁、钴、镍等物质的性质
磁体有磁性的物体同名磁极相互排斥
异名磁极相互吸引磁极间的相互作用磁化使原来没有磁性的物体
获得磁性的过程磁极（N、S极）磁体静止时指北的一端叫做
北极；指南的一端叫做南极1、磁场磁感线并不存在，是人们假想出来的磁场2、磁场的方向磁体周围空间存在的一种特殊物质（1）在磁场中按小磁针N极所指的方向,画出的一些
带箭头曲线,可以用来形象地描述磁场。小磁针静止时N极所指的方向就是该点的磁场方向。3、磁感线（2）磁体外部的磁感线都是从磁体的N极出发回到S极。（3）磁场强的地方,磁感线分布越密;磁场越弱的地方,

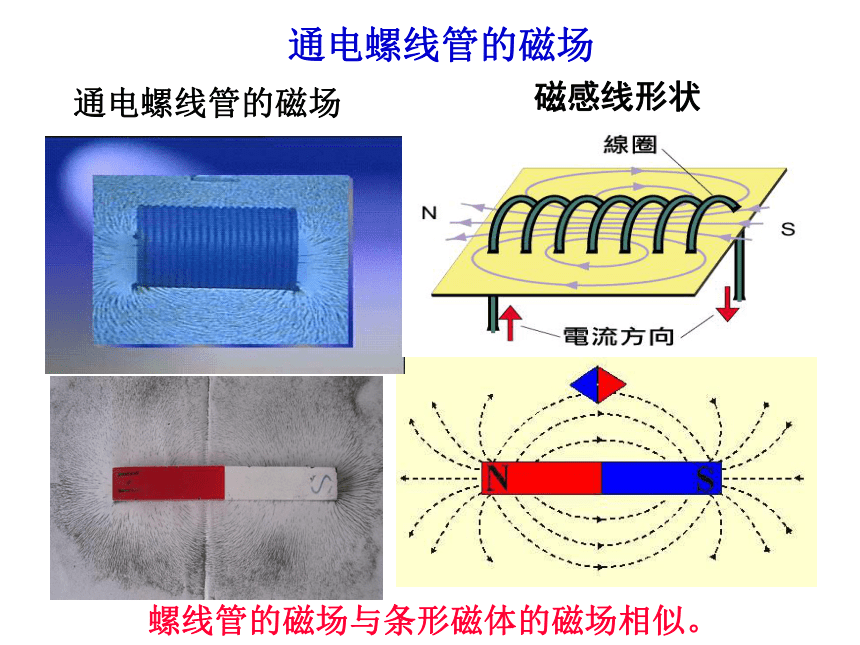

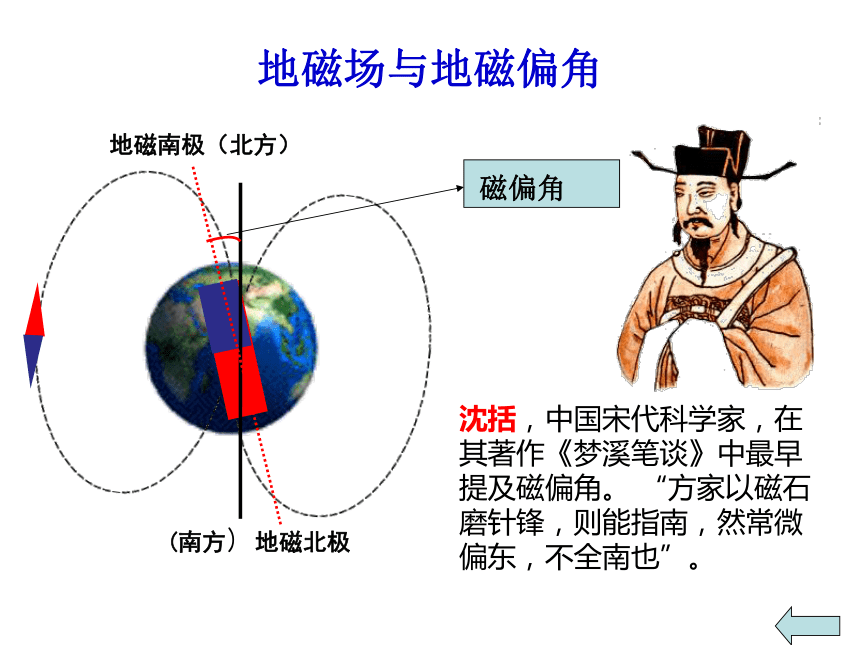

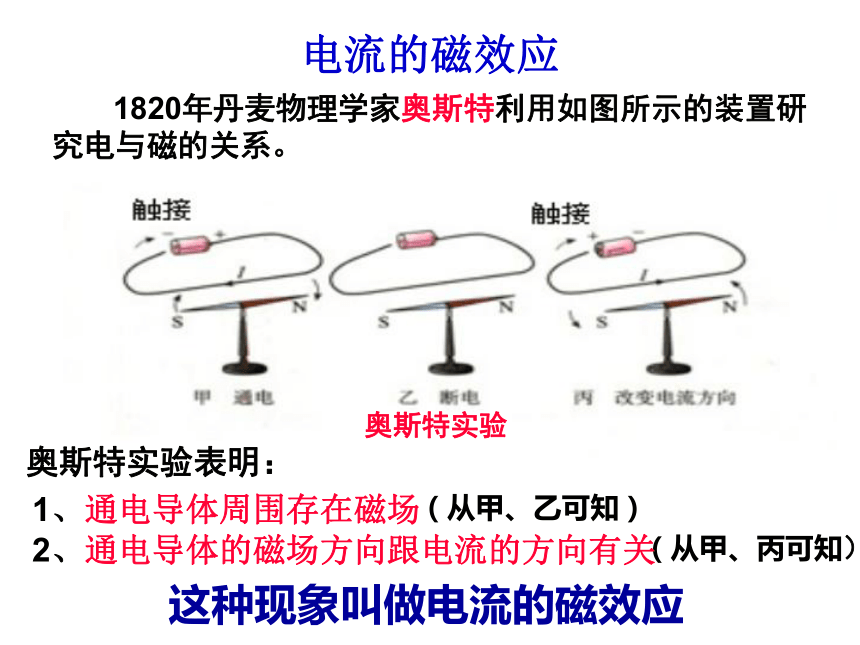

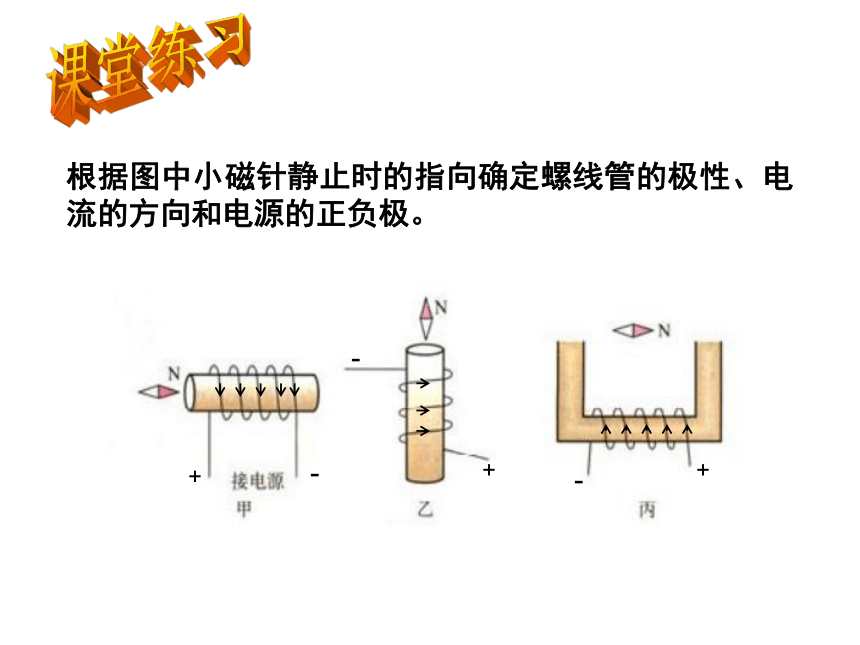

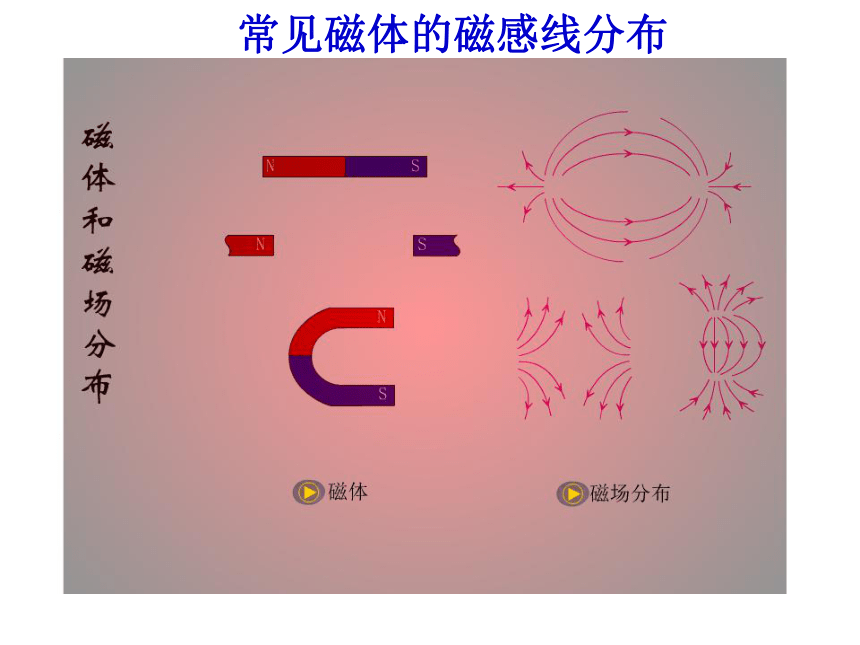

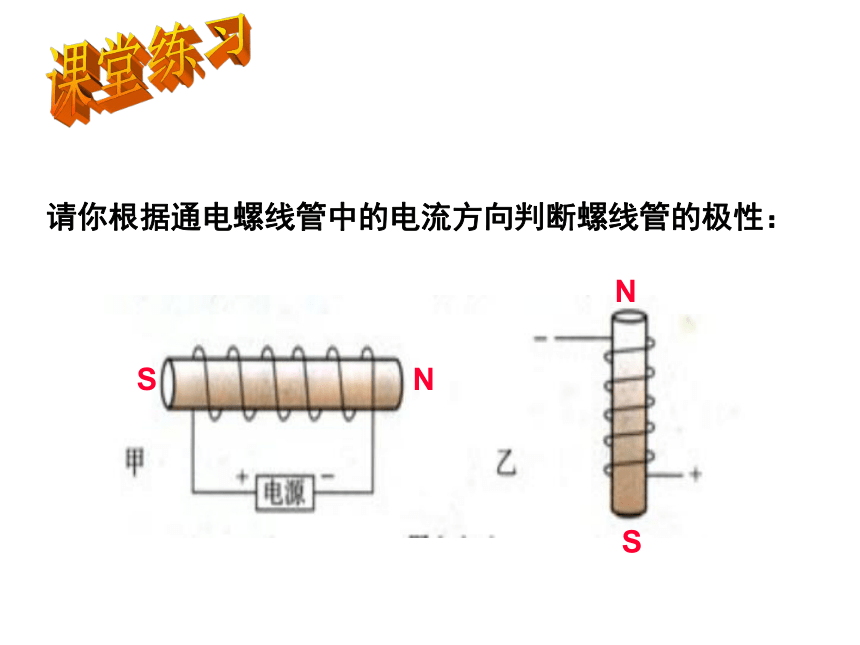

磁感线分布越疏。 常见磁体的磁感线分布地磁场与地磁偏角地磁南极（北方） (南方）地磁北极沈括，中国宋代科学家，在其著作《梦溪笔谈》中最早提及磁偏角。 “方家以磁石磨针锋，则能指南，然常微偏东，不全南也”。磁偏角（从甲、乙可知）（从甲、丙可知）1、通电导体周围存在磁场2、通电导体的磁场方向跟电流的方向有关电流的磁效应奥斯特实验表明：这种现象叫做电流的磁效应通电螺线管的磁场通电螺线管的磁场磁感线形状螺线管的磁场与条形磁体的磁场相似。请你根据通电螺线管中的电流方向判断螺线管的极性：NSSN课堂练习根据图中小磁针静止时的指向确定螺线管的极性、电流的方向和电源的正负极。+-++--课堂练习练习

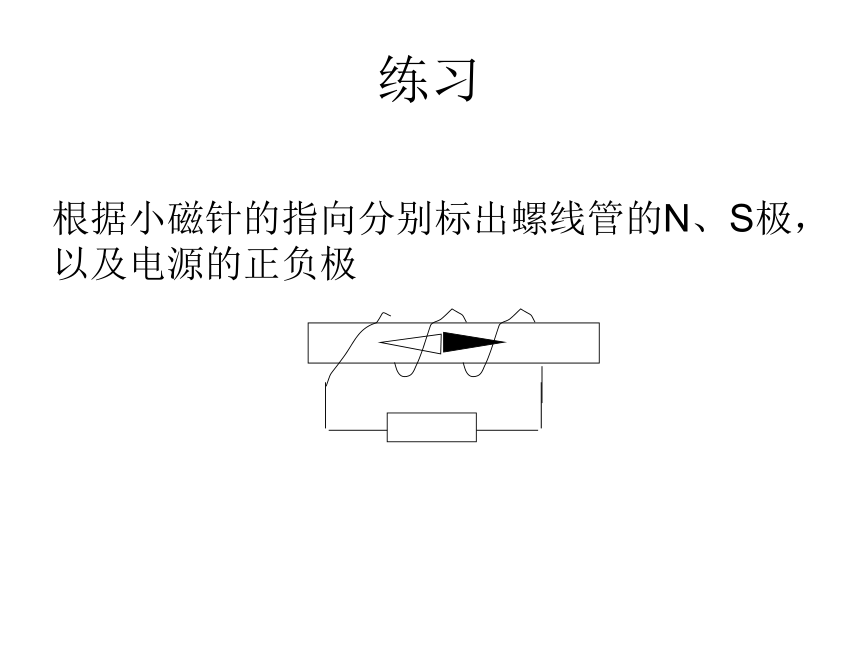

根据小磁针的指向分别标出螺线管的N、S极，以及电源的正负极电磁铁(1)电磁铁的磁性和电流的关系:a、实验方法:保证线圈匝数不变,改变通过电磁铁的电流,观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱.
b.实验的实物图c.实验的结论:电磁铁通电时有磁性,断电时无磁性;通过电磁铁的电流越大,电磁铁的磁性就越强.电磁铁(2)电磁铁的磁性和线圈匝数的关系:
a实验方法:保证通过电磁铁的电流不变(相等),改变通过电磁铁线圈的匝数观察电磁铁吸引铁钉的多少来判断电磁铁磁性的强弱.b.实验的实物图c.实验的结论： 当电流一定时，电磁线圈的匝数越多，磁性就越强。将电磁铁、滑动变阻器、电源与开关接成闭合回路，若将变阻器的滑片向右移动，那么螺线管上端悬挂铁块的弹簧将：( )
A.不变 B.缩短
C.伸长 D.不能判断思考：若悬挂的铁块改为磁铁，情况又将怎样呢？( )NCB 课堂练习电磁继电器低压控制电路高压工作电路低压电源高压电源电磁继电器的构造（1）电磁继电器就是利用电磁铁来控制
工作电路的一种开关电磁继电器活动3：连接温度自动报警器电磁继电器实验表明：通电导线在磁场中要受到力的作用，力的方向跟电流的方向、磁感线的方向都有关系。 磁场对直线电流的作用 但线圈的转动不能持续下去，当转动到图乙的位置时，线圈摆几下便会停下来. 通电线圈在磁场中通电线圈在磁场中受力会转动电动机4、换向器（E、F两个半圆铜环）3、电刷(A、B) 作用：与半环接触，使电源和线圈组成闭合电路。1、线圈2、磁极作用:当线圈转过平衡位置,及时改变线圈电流方向，
使其受力方向总是相同，让线圈得以连续转动。基本构造基本构造 电动机由两部分组成：
能够转动线圈（转子）
和固定不动磁体（定子）转子定子实际电动机定子转子能量转化电动机电能转化为动能某一瞬间电流方向线圈永久
磁体锥形纸盆扬声器（3）扬声器工作原理 当线圈中通过图中所示的电流时，线圈受到磁铁的吸引
向左运动；当线圈中通过相反方向的电流时，线圈受到磁铁
的排斥向右运动。由于线圈中的电流方向是不断的变化，线圈就不断的来回振动，带动纸盆也不断地来回振动，于是扬声器就发出了声音。闭合电路的一部分导体在磁场中做切割磁感线运动磁生电产生感应电流的条件：电磁感应产生的电流叫做感应电流 闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中有电流产生，这个现象叫做电磁感应。 感应电流的方向跟导体运动方向
和磁感线方向有关。电磁感现象中机械能转化为电能。
磁生电ab和cd不断做切割磁感线运动，由于磁感线方向是不变的，而ab和cd的运动方向总是相反，并且不断改变，于是线圈和外部电路就有了方向不断改变的感应电流（交流电）②A交流发电机周期：0.02 s
频率：50Hz
每秒电流方向改变100次我国交流电的周期和频率1、什么是 交流电 ？方向和大小周期性改变的电流。2、频率 在交变电流中，电流每秒内周期性变化的次数3、我国交流电的周期和频率单位：赫兹（ Hz）对比电动机与发电机通电线圈在磁场中受力转动 电磁感应
1、电动机主要由_______和_______组成,是根据
_____＿＿＿ 的原理制成的．
2、如果只改变磁场方向或电流方向，通电导线受
到的力＿＿＿；如果同时改变电流方向和磁场
方向，则通电导线受力将＿＿＿．
转子定子改变不改变3、通电导体在磁场中受力而运动时（　）
　Ａ．消耗了电能，产生了机械能
　Ｂ．消耗了机械能，产生了电能
　Ｃ．消耗了机械能，产生了内能
　Ｄ．消耗了化学能，产生了电能Ａ课堂练习通电线圈在磁场里受力转动A .甲图4、下面的图中，做电磁感应实验的是 （ ）B.乙图C .甲、乙都是D.无法判断甲图乙图B课堂练习
