人教版物理九年级课件：第十九章 第三节 安全用电（共14张PPT）

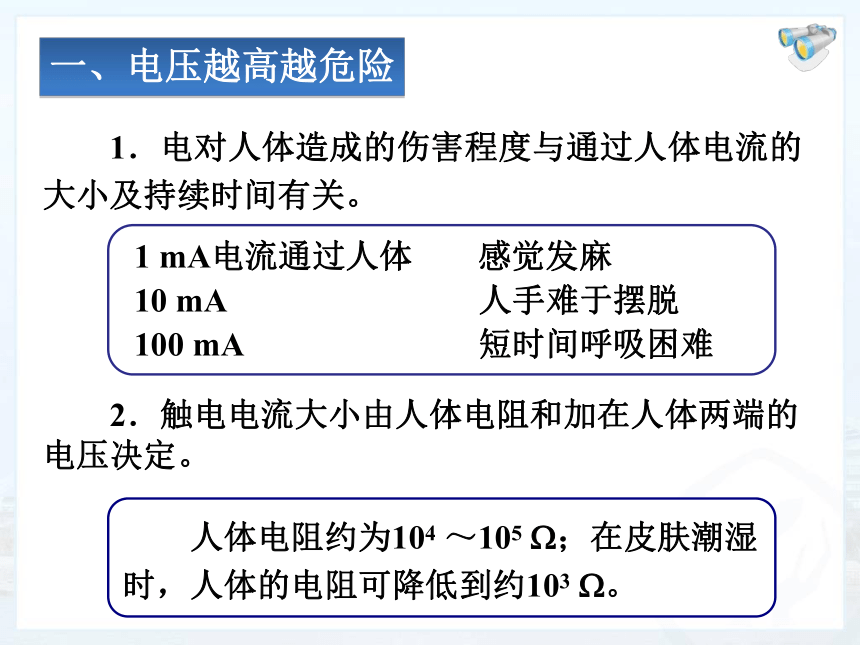

课件14张PPT。安全用电 第十九章 第３节岚山区碑廓中学 董衍梅　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。　　2．触电电流大小由人体电阻和加在人体两端的电压决定。 1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱

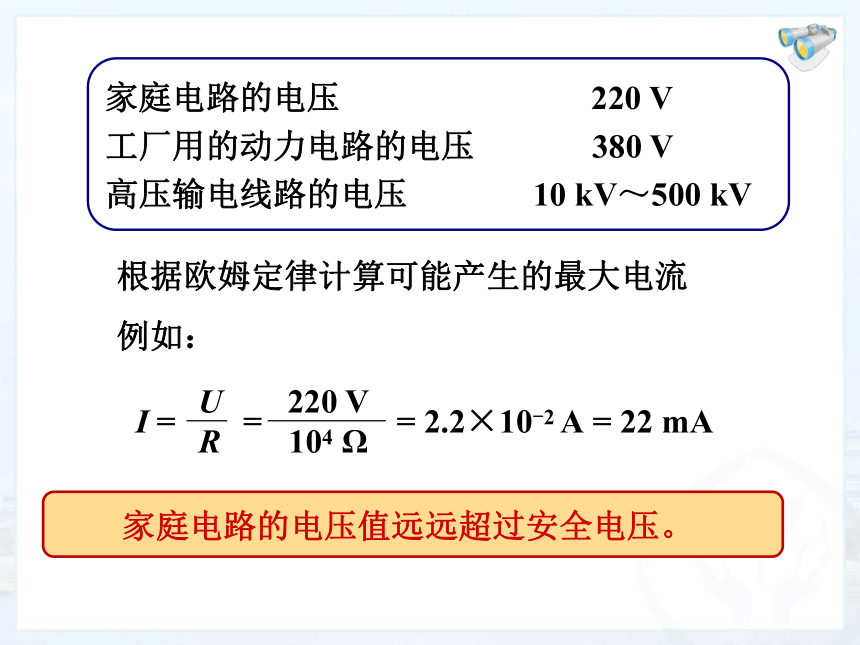

100 mA 短时间呼吸困难　　人体电阻约为104 ～105 W；在皮肤潮湿时，人体的电阻可降低到约103 W。一、电压越高越危险家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV　　根据欧姆定律计算可能产生的最大电流

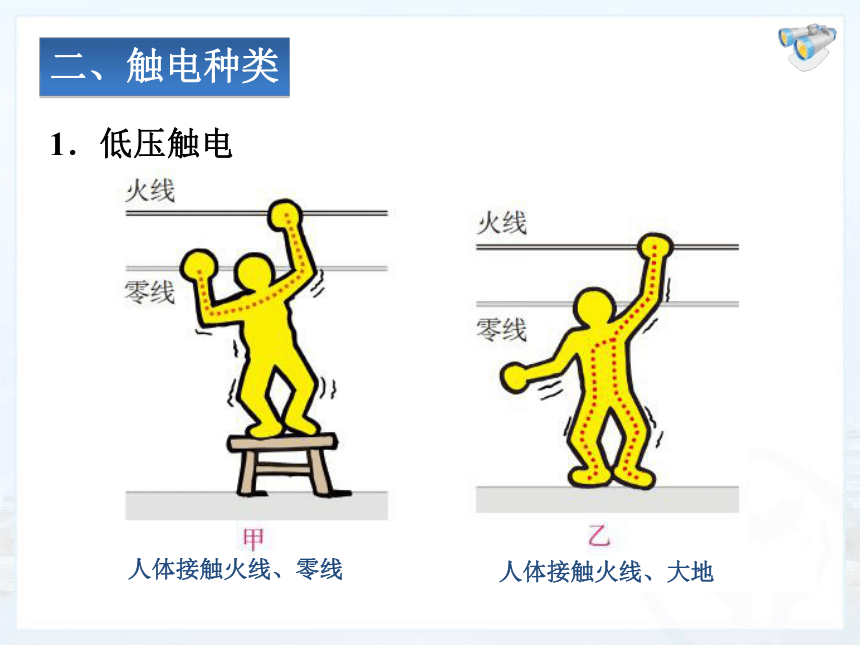

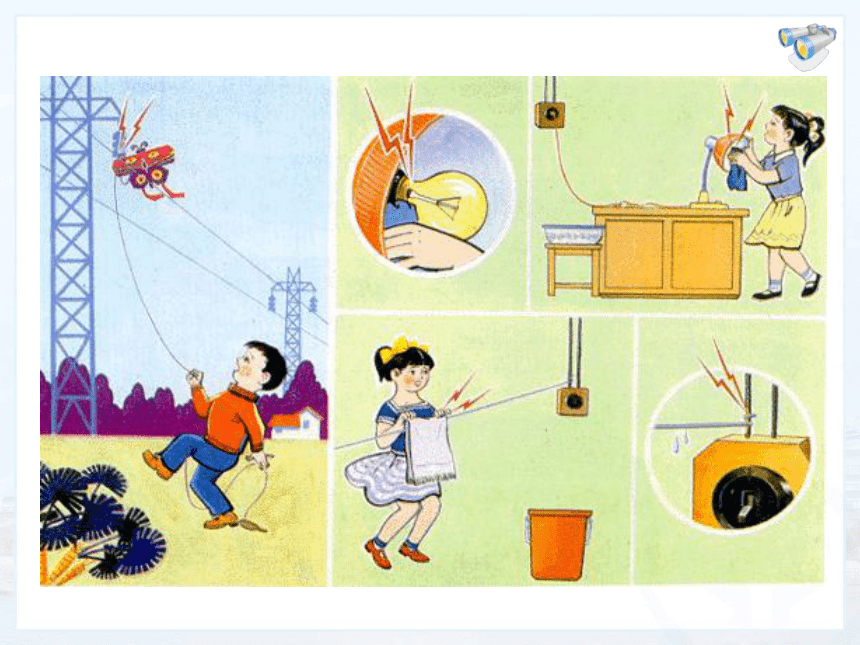

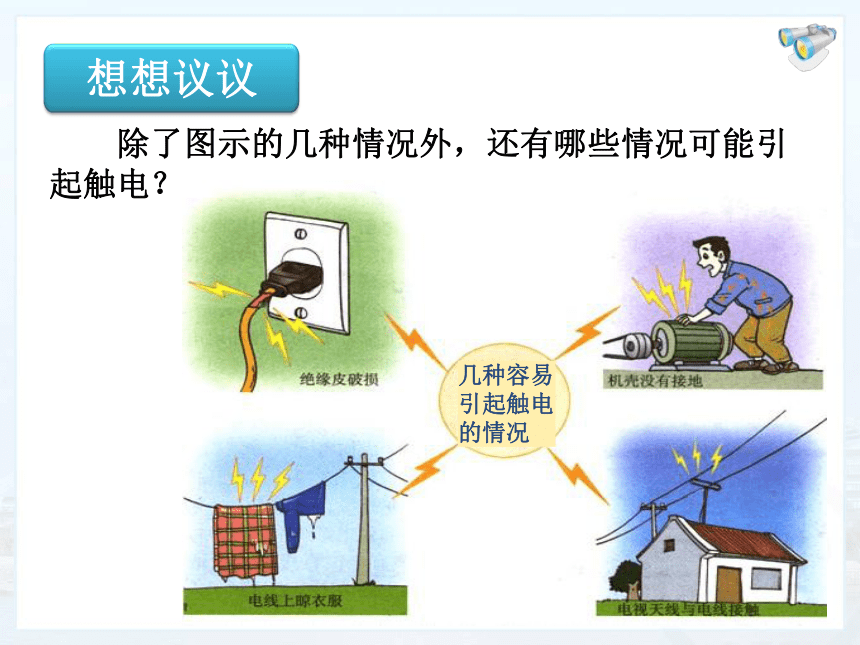

　　例如：　　家庭电路的电压值远远超过安全电压。人体接触火线、零线 人体接触火线、大地1．低压触电二、触电种类跨步电压触电电弧触电2．高压触电　　除了图示的几种情况外，还有哪些情况可能引起触电？几种容易引起触电的情况想想议议 1．家庭电路中防止触电措施三、安全用电原则开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。　　● 不接触低压带电体，不靠近高压带电体；
　　● 更换灯泡、搬动电器前应断开电源开关；
　　● 不弄湿用电器，不损坏绝缘层；
　　● 保险装置、插座、导线、家用电器等达到使用寿命应及时更换2．安全用电原则：3．触电的急救　　（1）切断电源
　　（2）迅速使触电人摆脱电源雷电是大气中一种剧烈的放电现象四、注意防雷现代建筑上的避雷针高压输电铁塔上的防雷导线　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。雷电时应该注意3．急救措施2．安全用电原则1．触电类型课堂小结
