人教版物理九年级课件：16.3 电 阻（共29张PPT）

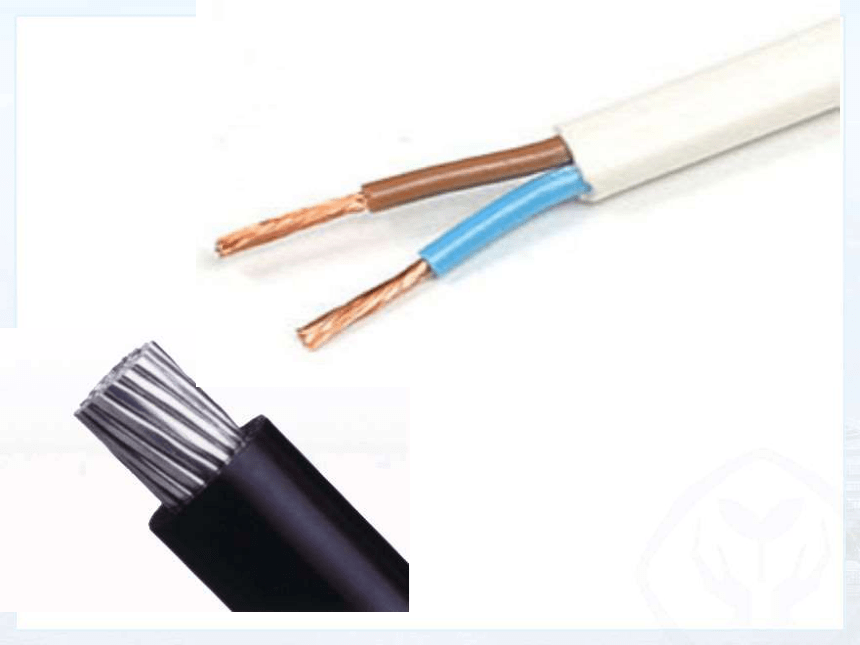

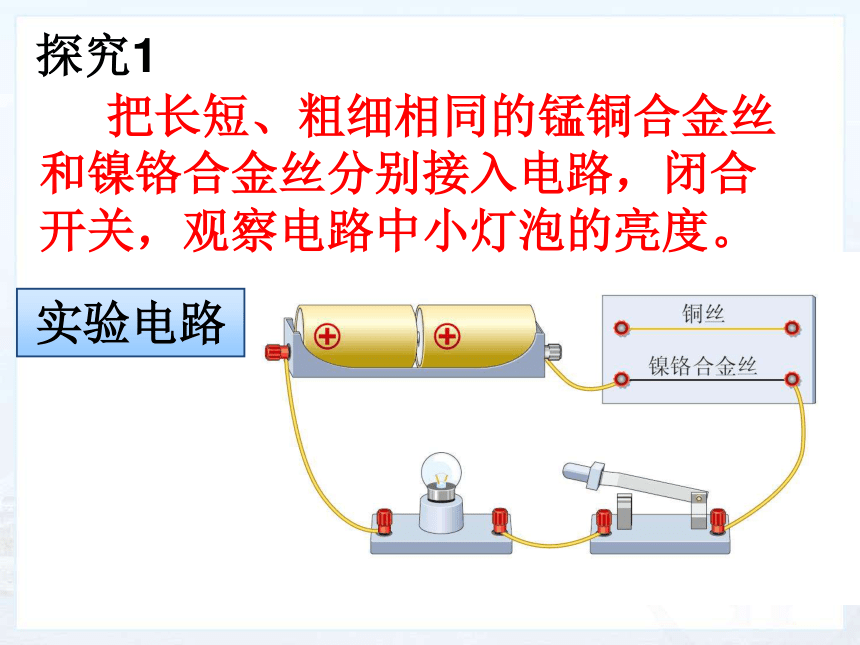

课件29张PPT。元芳，你怎么看？大人，此事必有蹊跷！ 李元芳跑遍了所有五金店，只买到了“铜导线”和“铝导线”，就是买不到便宜的“铁导线”。为什么买不到“铁导线”呢？电 阻 第十六章 第３节探究1　　把长短、粗细相同的锰铜合金丝和镍铬合金丝分别接入电路，闭合开关，观察电路中小灯泡的亮度。实验电路在上述实验中，接入电流表，观察电流表的示数变化及小灯泡的亮度。实验电路　 原来，导体虽然容易导电，但同时对电流也有一定的阻碍作用。

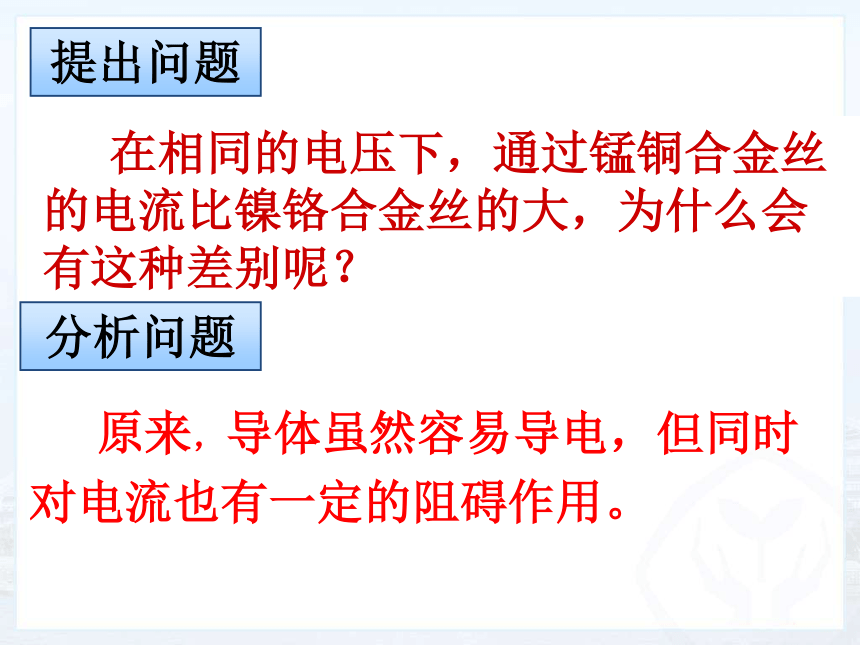

　　　　在相同的电压下，通过锰铜合金丝的电流比镍铬合金丝的大，为什么会有这种差别呢？分析问题提出问题对比分析亮
暗大
小小
大小
大亮
暗大
小小
大小
大把长短、粗细相同的锰铜合金丝和镍铬合金丝 电阻的大小与哪些
因素有关呢？猜想控制变量法B 1m 2mm2H 0.5m 1mm2D 1m 1mm2F 1m 1mm2镍铬合金镍铬合金镍铬合金锰铜合金AGCE选择不同导体接入电路探究2．电阻与导体长度的关系小
大大
小小
大　　导体的电阻与长度有关。
　　在材料、横截面积相同时，导体越长，电阻越大。　　实验结论：B 1m 2mm2H 0.5m 1mm2D 1m 1mm2F 1m 1mm2镍铬合金镍铬合金镍铬合金锰铜合金AGCE选择不同导体接入电路探究3．电阻与导体横截面积的关系小
大大
小大
小　　导体的电阻与横截面积有关；
　　在材料、长度相同时，导体的横截面积越小，电阻越大。　　实验结论：
导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积探究4：电阻还与温度有关加热 一般来说，金属导体的电阻随温度的升高而增大
1、灯泡通电后，经过一段时间，灯丝的电阻将（ ）
2、灯泡用久了灯丝会变细，因而灯泡的电阻会（ ）
3、灯泡的灯丝断了，搭接上以后再用这时灯丝的电阻与原来相比（ ）
A.变大 B.变小
C.不变 D.不能确定AAB学以致用　　在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。　　高压线的绝缘子（如图）为什么用陶瓷材料？学以致用本节课你收获了什么　　1．物理学中，用电阻来表示导体对电流阻碍作用的大小。　　3．电阻是导体本身的性质。它的大小取决于导体的材料、长度、横截面积，还受温度影响。 　　2．电阻的单位是欧姆，简称欧，符号Ω。课堂小结动手动脑学物理答案：
1、导体B的电阻较大
2、24； 0.024
3、因为铜比铁的导电性能好
4、B导线的电阻大；A剩下的一半再拉长到1m，它的电阻大。
5、（1）B、D、E（2） A、B、C
（3） C、F、G课堂达标1、导体的电阻越大，表示导体对电流
的 作用就越 。导体的电阻通常
用字母 表示，单位 ，符号 。
2、导体的电阻是导体本身的一种性质，
其大小决定于导体的 、 和
，还与 有关。
3、下列关于电阻的说法中，正确的是（ ）
A.通过导体的电流越大，电阻就越大；
B.导体通电时有电阻，不通电时没电阻；
C.绝缘体有电阻，导体没有电阻；
D.电阻是导体本身的一种性质。 4、关于导体电阻的大小，下列说法正确
的是（ ）
A.同种材料制成的导线，长度越短，
电阻越小；
B.不同材料制成的导线，电阻一定不等；
C.一根导线拉长后，它的电阻一定变大；
D.粗铜线的电阻比细铜线的电阻小课堂达标答案1、阻碍 大 R 欧姆 Ω
2、材料 长度 横截面积 温度
3、D
4、C
