人教版物理九年级课件第十九章 生活用电复习（共20张PPT）

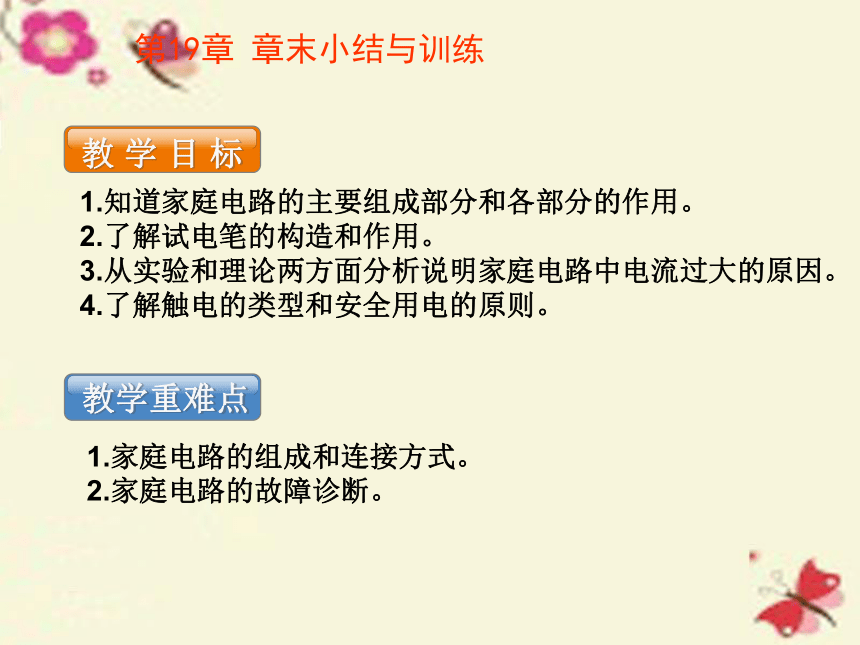

课件20张PPT。第十九章 生活用电章末小结与训练1.知道家庭电路的主要组成部分和各部分的作用。
2.了解试电笔的构造和作用。
3.从实验和理论两方面分析说明家庭电路中电流过大的原因。
4.了解触电的类型和安全用电的原则。1.家庭电路的组成和连接方式。

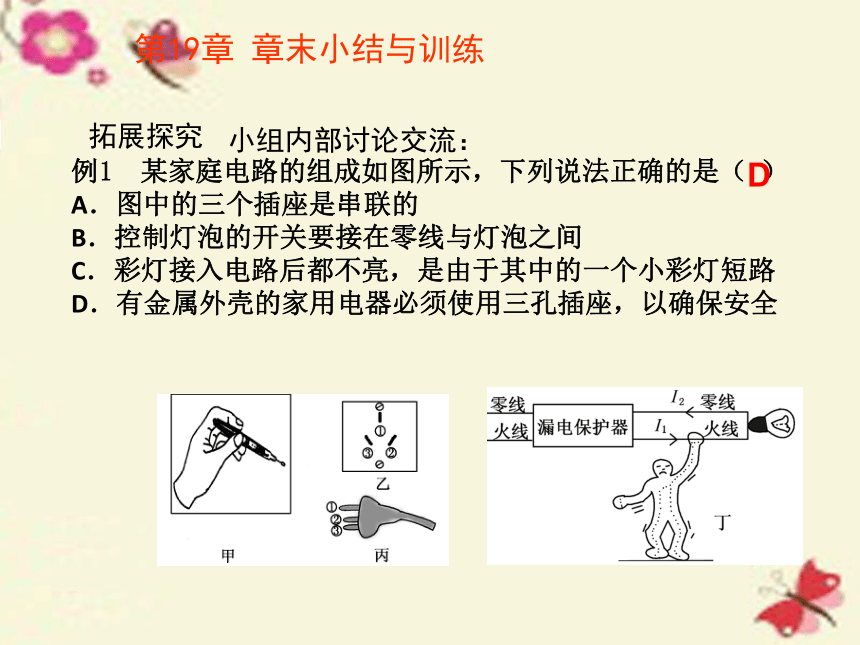

2.家庭电路的故障诊断。第19章 章末小结与训练指导预习本章知识结构图第19章 章末小结与训练售货员与顾客的对话，他们的说法正确吗？你能否说出你的观点？交流展示电能表保险装置第19章 章末小结与训练试电笔笔卡笔尖交流展示火线零线地线金属外壳大地漏电保护器电流第19章 章末小结与训练交流展示第19章 章末小结与训练电路中总功率过大 短路电阻大熔点低熔断大于等于低压高压拓展探究例1 某家庭电路的组成如图所示，下列说法正确的是（ ）A．图中的三个插座是串联的
B．控制灯泡的开关要接在零线与灯泡之间
C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路

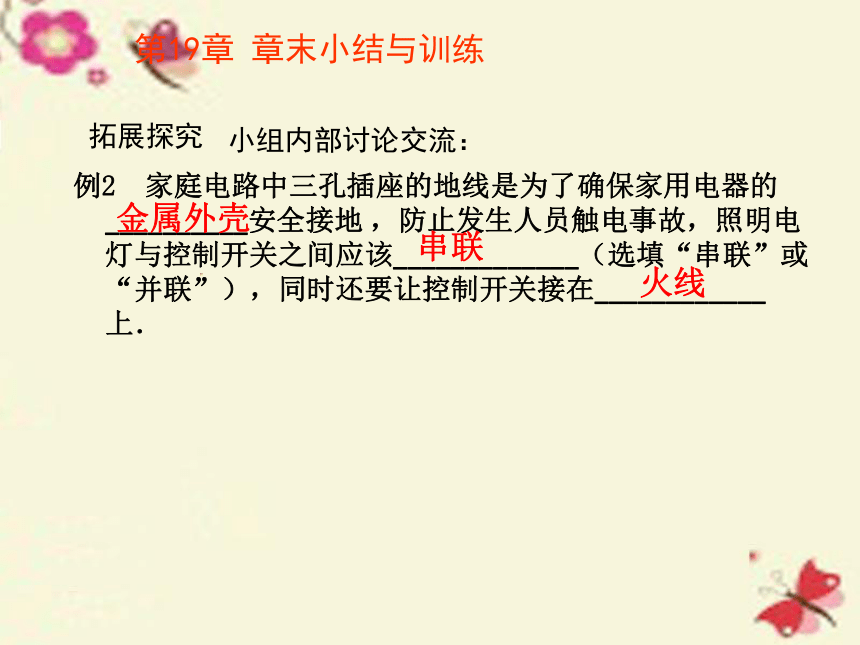

D．有金属外壳的家用电器必须使用三孔插座，以确保安全小组内部讨论交流：D第19章 章末小结与训练拓展探究例2 家庭电路中三孔插座的地线是为了确保家用电器的 __________安全接地 ，防止发生人员触电事故，照明电灯与控制开关之间应该_____________（选填“串联”或“并联”），同时还要让控制开关接在____________上．小组内部讨论交流：金属外壳第19章 章末小结与训练串联火线拓展探究【例3】如图所示，属于安全用电的是( )小组内部讨论交流：B【分析】
（1）安全用电原则是：不接触低压带电体，不靠近高压带电体；（2）根据安全用电常识和电灯的连接分析并选择正确答案．
【解答】A、湿抹布接触电器时，水容易导电，会造成触电，故A选项错误．B、熔断器的作用防止水壶干烧而引起的温度过高，故B选项正确；
C、两手分别抓L，N线，造成双线触电，，故C选项错误；
D、因为不能靠近高压带电体，图中人易引起跨步电压触电，故D选项错误；
故选B第19章 章末小结与训练拓展探究【例4】将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。第19章 章末小结与训练小组内部讨论交流：巩固练习第19章 章末小结与训练大1、在家庭电路中使用的用电器越多电路中的总电流越 ，为了避免导线过热而烧坏，在电路中要 联保险丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是 （选填“甲”或“乙”）．
甲巩固练习并第19章 章末小结与训练2、如图是小宇家的电饭煲使用的三孔插座面板实物图，开关用于控制该插座，则开关与插座之间的连接方式是 联，三孔插座中 孔（填序号）与大地相连；某次，小宇将电饭煲的插头插入插座，闭合开关后，厨房里其它的用电器都停止工作，空气开关跳闸，则发生该故障的原因可能是： 或 。3短路总电流过大巩固练习第19章 章末小结与训练巩固练习3、日常生活中有许多有关安全用电的常识，比如：①用测电笔辨别火线和零线；②开关必须控制 ；③带金属外壳的家用电器其金属外壳必须有 ；
4、如图哪些图所示情况会发生触电事故 ；

接地火线甲、丙5、下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．可能引起保险丝熔断的是（ ）
A．①②③ B．①② C．①③ D．②③巩固练习B第19章 章末小结与训练6、小丽晚上想用台灯照明看书，她把“220V 25W”台灯的插头插入插座后，室内所有电灯立即全部熄灭。保险丝立即熔断原因是（ ）
A．台灯的插头内短路 B．台灯的开关内短路
C．台灯的灯座内短路 D．插座处短路A巩固练习C第19章 章末小结与训练7、如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（ ）
A．插座发生短路了
B．进户的火线断了
C．进户的零线断了
D．某盏电灯的灯丝断了巩固练习D第19章 章末小结与训练 8.某同学晚上在家做功课时，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，发现台灯能正常发光；用试电笔插入书桌边的插座进行检查时，发现其中一个插孔能使试电笔的氖管发光。关于台灯不亮的原因下列说法正确的是( )
A.进户线火线断了
B.进户线零线断了
C.书桌边的插座与火线断开
D.书桌边的插座与零线断开巩固练习B第19章 章末小结与训练9、2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电，赵先生家水泵电路的实际连接方式为下图中的（ ）

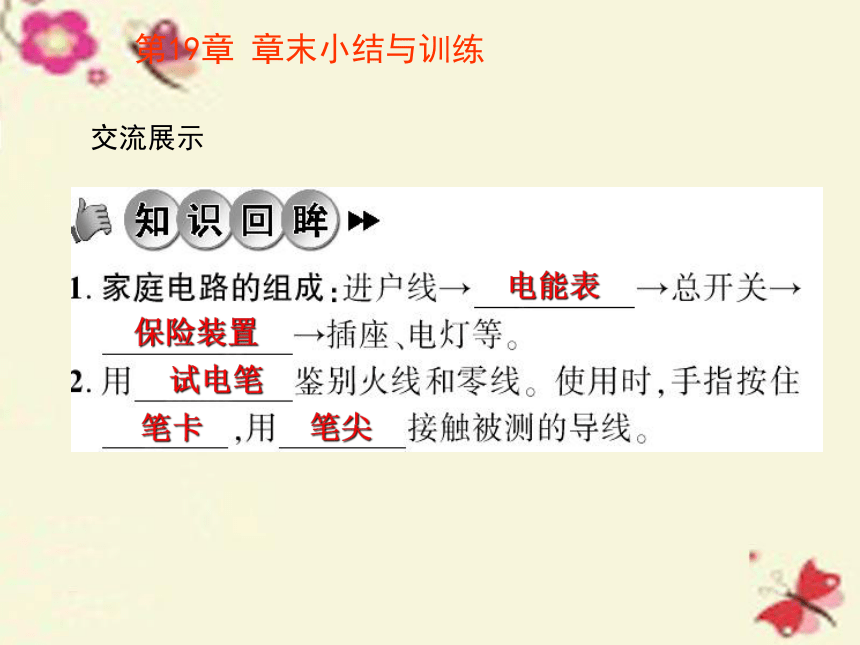

课堂小结 1.家庭电路的组成：
进户线→电能表→总开关→保险装置→插座、电灯等。
2.用试电笔鉴别火线和零线。使用时，手指按住笔卡，用笔尖接触被测的导线。

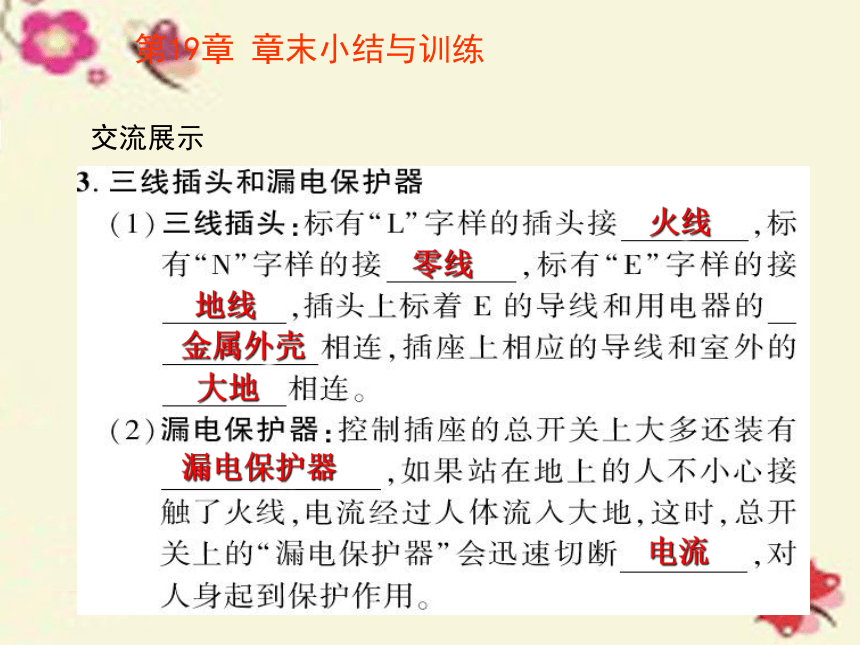

3.三线插头和漏电保护器
（1）三线插头：标有“L”字样的插头接火线，标有“N”字样的接零线，标有“E”字样的接地线，插头上标着E的导线和用电器的金属外壳相连，插座上相应的导线和室外的大地相连。
（2）漏电保护器：控制插座的总开关上大多还装有漏电保护器，如果站在地上的人不小心接触了火线， “漏电保护器”会切断电流。

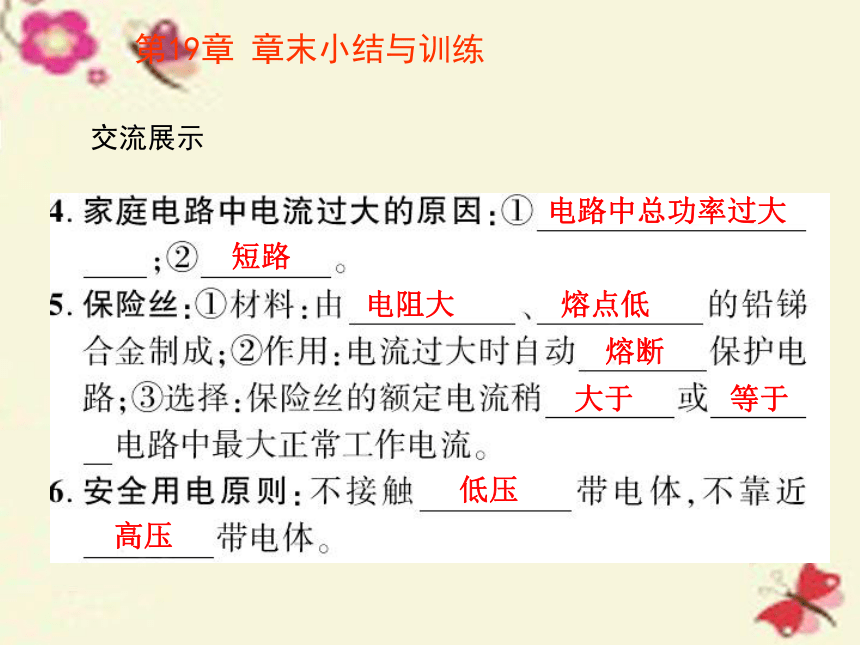

4.家庭电路中电流过大的原因：①电路中总功率过大；②短路。
5.保险丝：①材料：由电阻大、熔点低的铅锑合金制成；②作用：电流过大时自动熔断保护电路；③选择：保险丝的额定电流稍大于或等于电路中最大正常工作电流。
6.安全用电原则：不接触低压带电体，不靠近高压带电体。第19章 章末小结与训练布置作业请同学们针对复习情况查漏补缺
