新人教版九年级全册物理课件：15.4 电流的测量（共23张PPT）

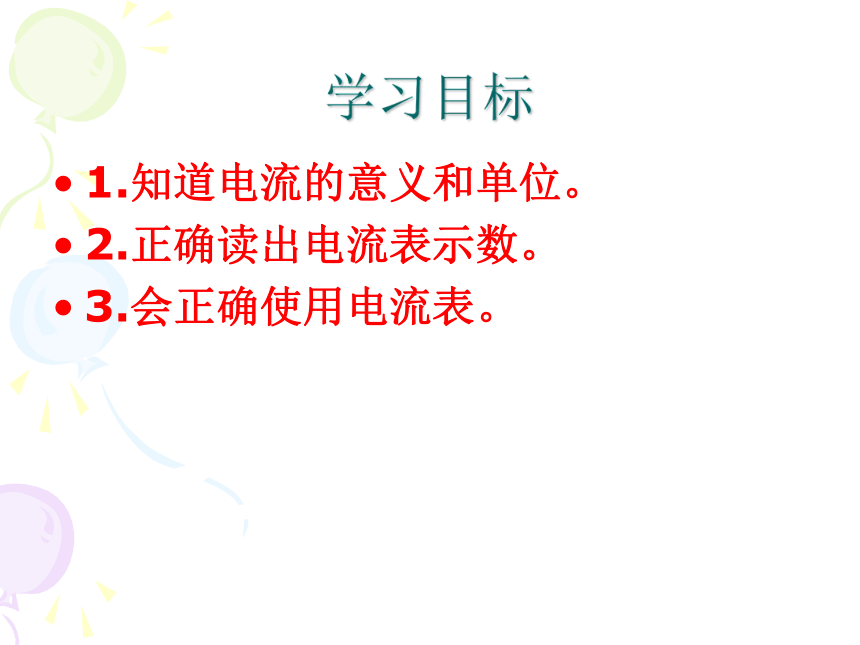

课件23张PPT。第十五章第四节 电流的测量学习目标1.知道电流的意义和单位。
2.正确读出电流表示数。
3.会正确使用电流表。

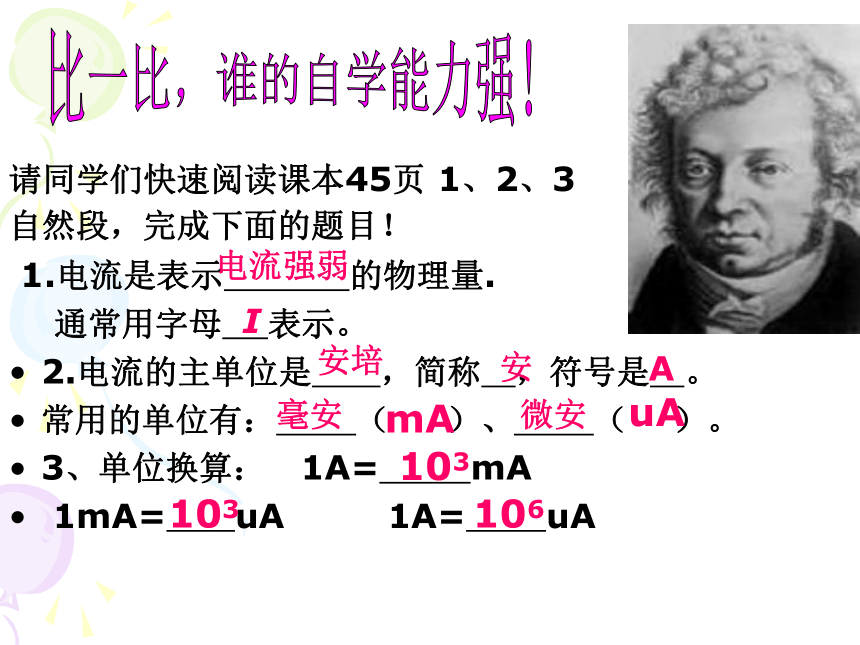

请同学们快速阅读课本45页 1、2、3
自然段，完成下面的题目！
1.电流是表示 的物理量.
通常用字母 表示。
2.电流的主单位是 ，简称 ，符号是 。
常用的单位有： （ ）、 （ ）。
3、单位换算： 1A= mA

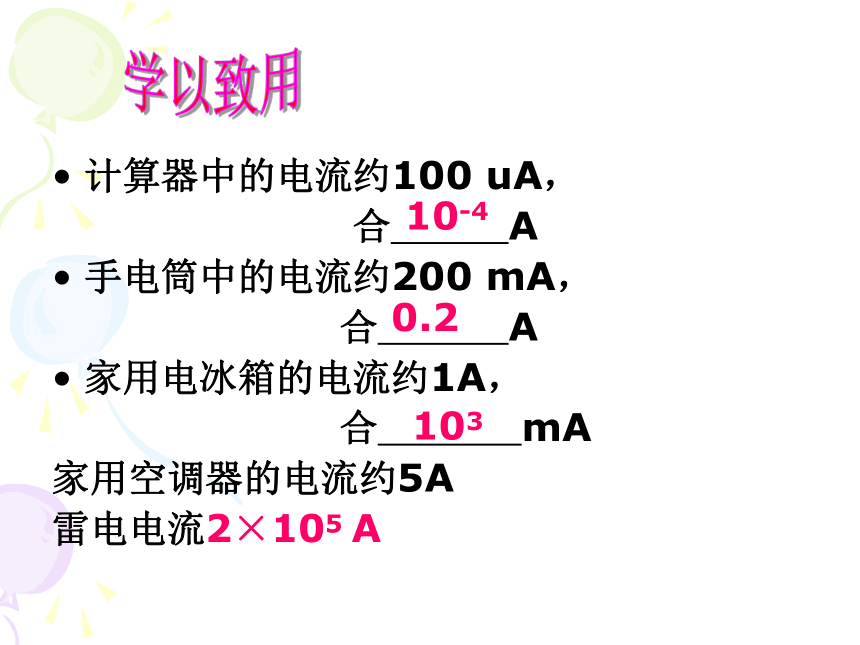

1mA= uA 1A= uA比一比，谁的自学能力强！电流强弱I安培安A毫安微安mAuA103103106计算器中的电流约100 uA，
合 A
手电筒中的电流约200 mA，
合 A
家用电冰箱的电流约1A，
合 mA
家用空调器的电流约5A

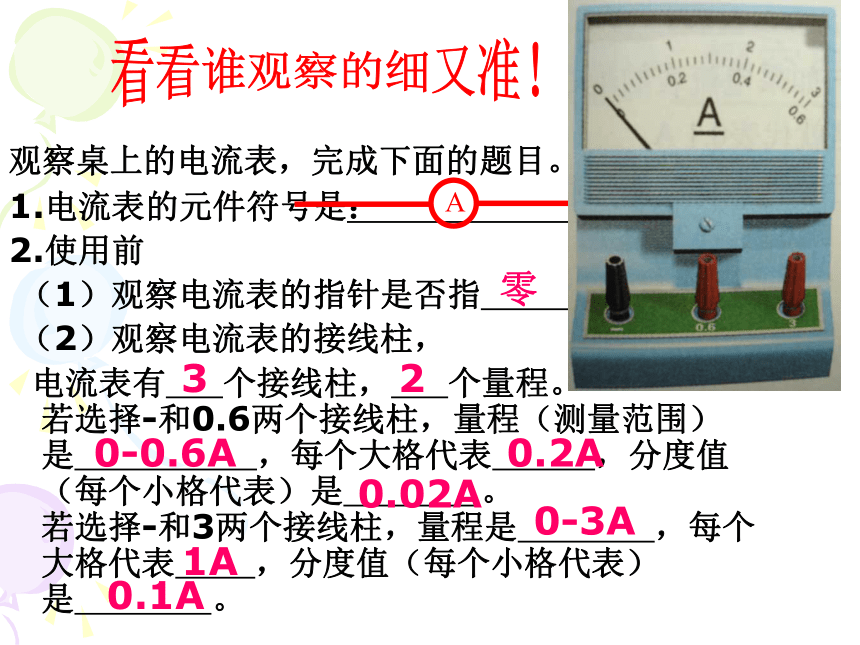

雷电电流2×105 A10-40.2103学以致用观察桌上的电流表，完成下面的题目。
1.电流表的元件符号是： 。
2.使用前
（1）观察电流表的指针是否指 ；
（2）观察电流表的接线柱，

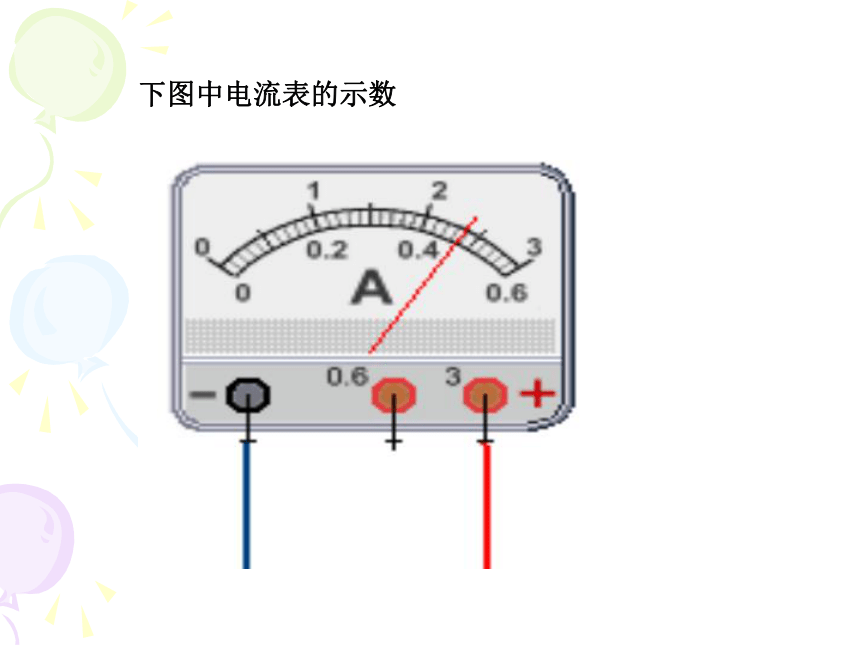

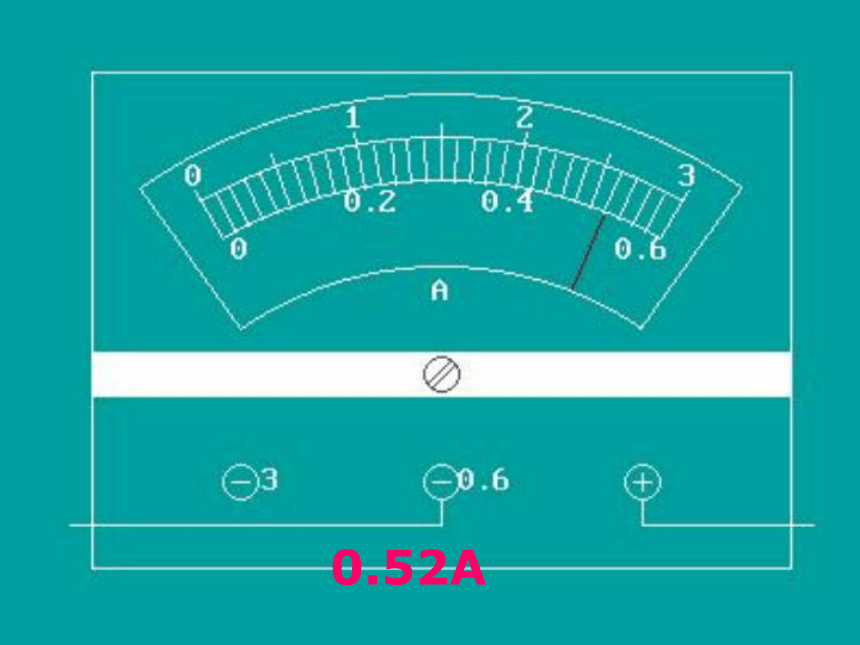

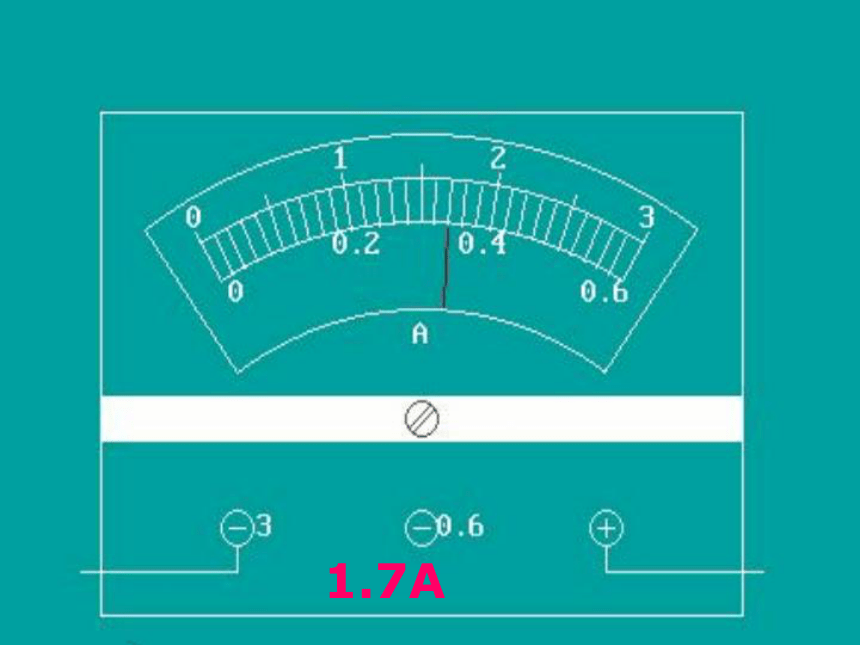

电流表有 个接线柱， 个量程。若选择-和0.6两个接线柱，量程（测量范围）是 ，每个大格代表 ，分度值（每个小格代表）是 。若选择-和3两个接线柱，量程是 ，每个大格代表 ，分度值（每个小格代表）是 。看看谁观察的细又准！零320-0.6A0.2A0.02A0-3A1A0.1A 下图中电流表的示数1.7A0.52A0.32A0.7A0.2A
有0-0.6A和0-3A两个量程的电流表，某次测量时使用的是0.6A和-两个接线柱，但某同学错误的从0-3A量程中读出示数是2.3A，则测得的实际电流是 A。相信你是最棒的！0.46连接电路请牢记以下几点：
1.电流表与被测用电器要串联；
2.电流要从电流表的“+”接线柱进，“-”接线柱出；
3.不要超过电流表的量程；
4.不要把电流表直接连到电源的两极上． 如图所示是测量通过小灯泡的四个电路图，其中接法正确的是 （ ）C1234找一找 下面四幅图的连接有问题吗？ 把电流表接入电路指针如图所示，产生这两种情况的原因是：
A图 ；
B图 。电流表正负接线柱接反选择的量程太小或短路学以致用 1.手电筒中的电流约为0.2A，合 mA；合 μA。计算器中的电流很小，大约为100μA，合 A。
2.如图所示，电流表若使用0－0.6A的量程，示数为 ；若使用0—3A的量程，示数为 。
3.如图所示，下列电流表连接正确的是（ ）
4.如右图所示：当闭合开关后，发现电流表的指针向左偏转，则可能原因是： （ ）
A电流表的正负接线柱接反了
B电流表量程选择不当
C小灯的灯丝断了 D开关接触不良比一比，赛一赛，看谁做的对又快！2002×1051×10-40.3A1.5ABA
查阅资料：安培在电学领域中有哪些成就？你应该学习安培的哪些精神？作业：
