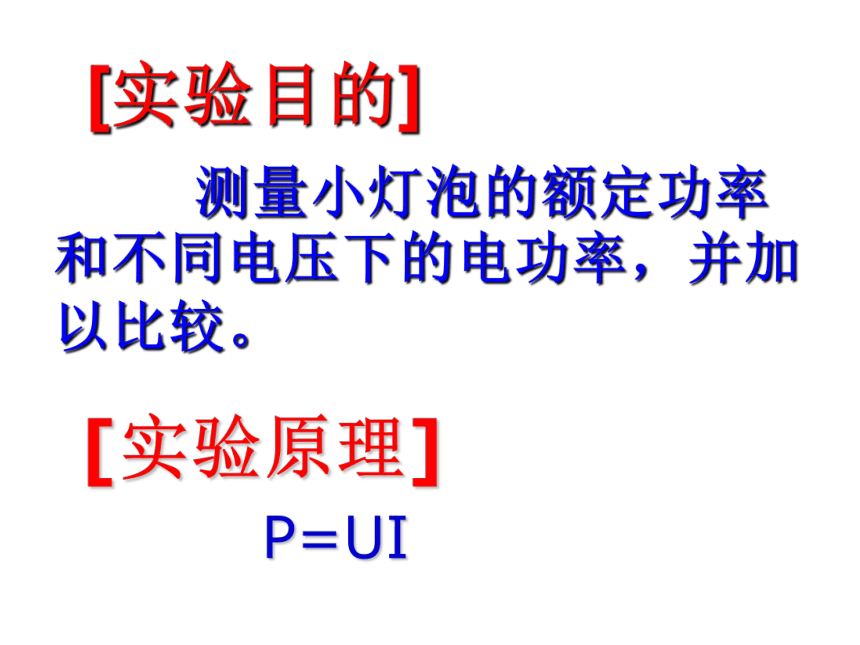

课件11张PPT。测量小灯泡的电功率第十八章 电功率 测量小灯泡的额定功率和不同电压下的电功率，并加以比较。[实验目的] [实验原理]

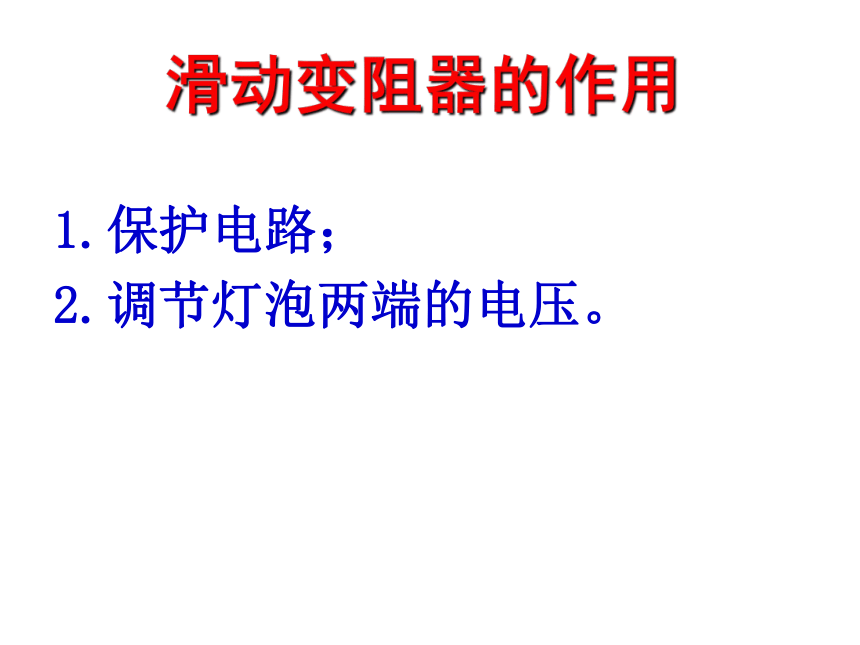

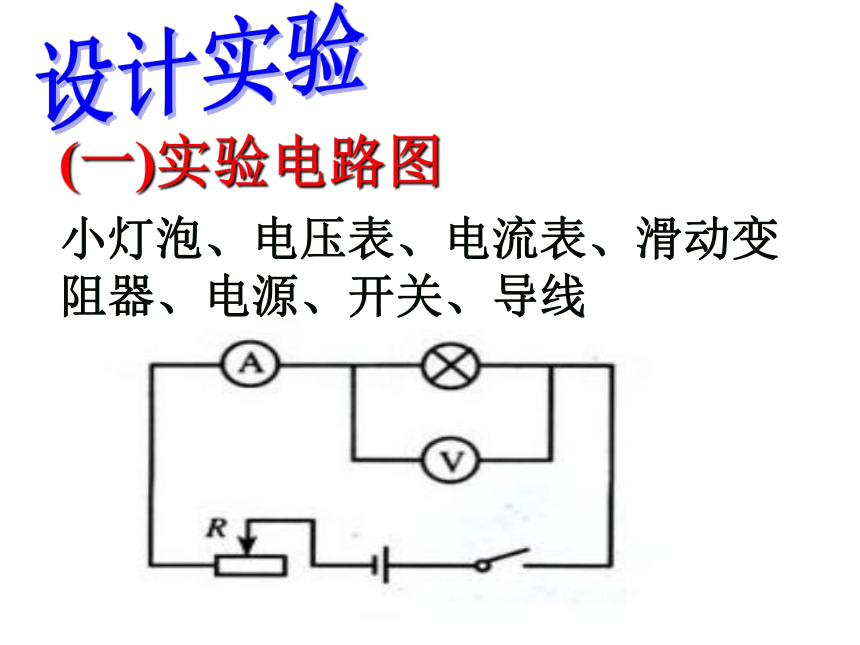

P=UI(一)实验电路图小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线设计实验滑动变阻器的作用1.保护电路；

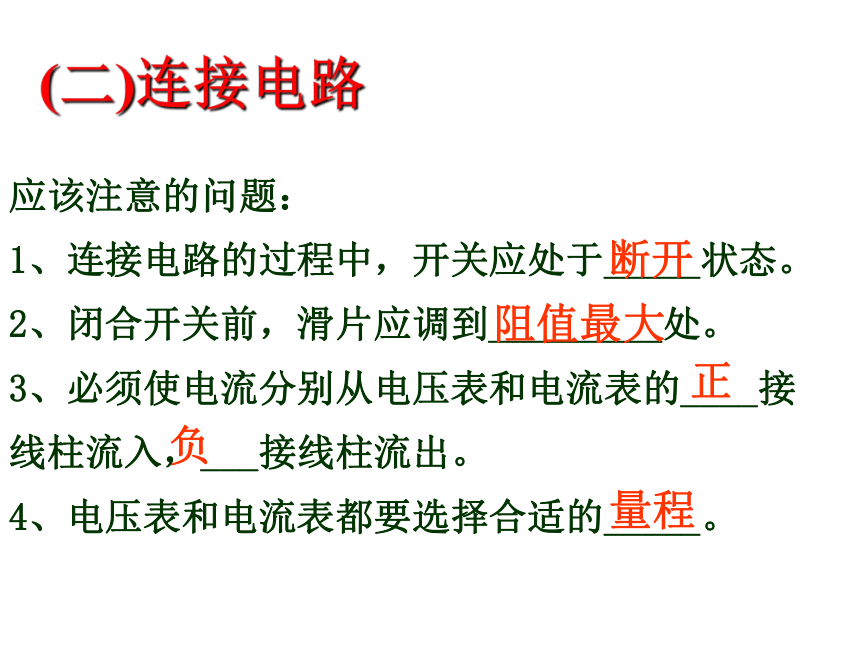

2.调节灯泡两端的电压。应该注意的问题：
1、连接电路的过程中，开关应处于_____状态。
2、闭合开关前，滑片应调到_________处。
3、必须使电流分别从电压表和电流表的____接线柱流入，___接线柱流出。
4、电压表和电流表都要选择合适的_____。断开阻值最大正负量程(二)连接电路实验记录表格：1、 小灯泡的额定功率为_______。2、当U实=U额时，P实____P额； ________。
当U实>U额时，P实____P额；_____。
当U实小灯泡的亮度由小灯泡的实际功率决定，实际功率越大，小灯泡越亮。 >=<分析 论证正常发光更亮较暗 评估交流1、实验中你注意了哪些方面？
2、实验中你发现了什么问题？整理实验器材谈谈我的收获我的收获1、学会测量灯泡电功率：由P＝UI得
2、知道灯泡的亮度由灯泡两端的实际功率决定的，实际功率越大灯泡越亮谢谢指导再见
