2015-2016学年人教版物理选修3－４ 第十一章　11.1 简谐运动 课件

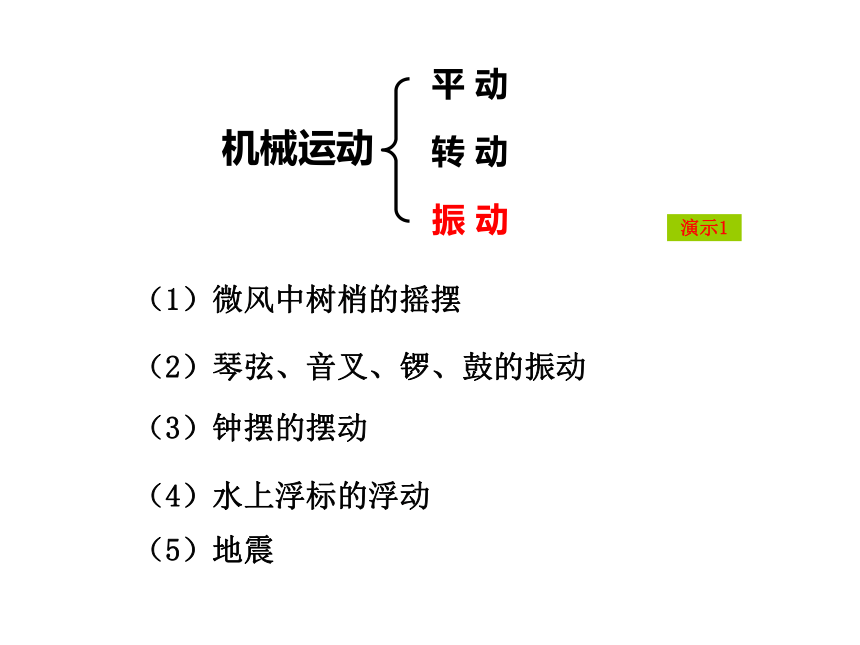

课件19张PPT。11.1 简谐运动机械运动（1）微风中树梢的摇摆平 动转 动振 动（2）琴弦、音叉、锣、鼓的振动（3）钟摆的摆动（4）水上浮标的浮动（5）地震演示11、机械振动：
物体在某一平衡位置附近所做的往复运动2、振动并不限制在机械运动范围之内，交流电路中的

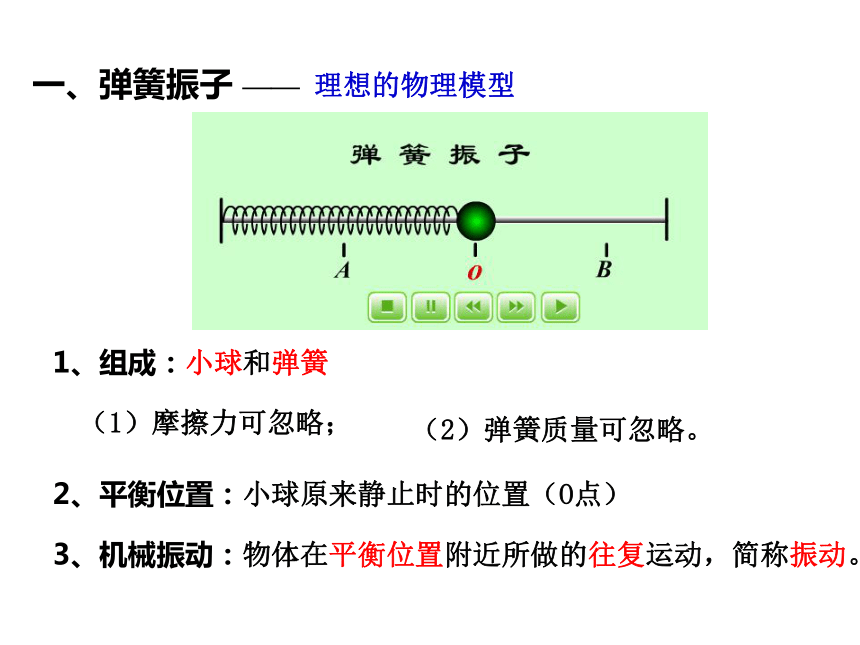

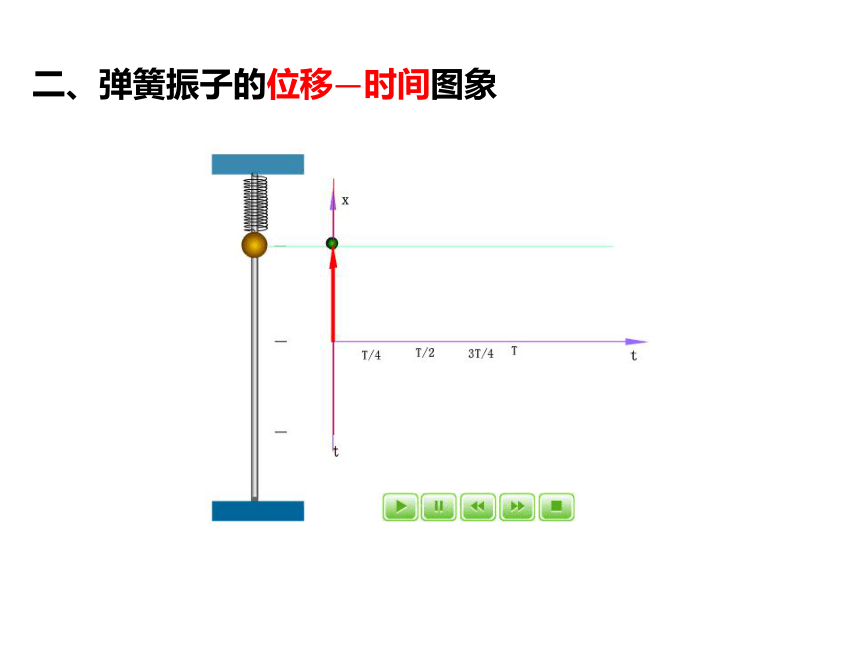

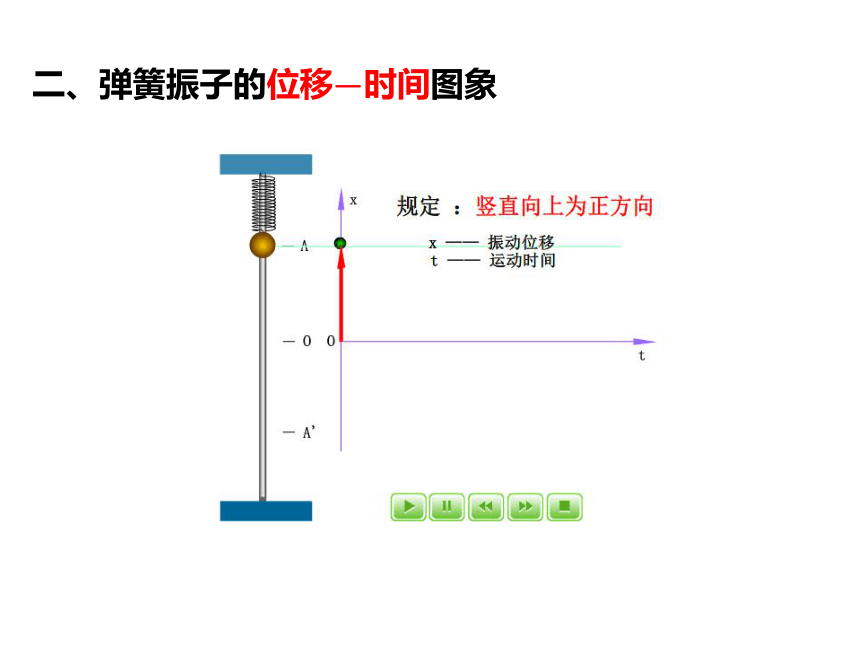

电压、电流的变化，也是一种振动。一、弹簧振子1、组成：小球和弹簧（1）摩擦力可忽略；3、机械振动：物体在平衡位置附近所做的往复运动，简称振动。—— 理想的物理模型（2）弹簧质量可忽略。2、平衡位置：小球原来静止时的位置（O点）二、弹簧振子的位移—时间图象二、弹簧振子的位移—时间图象二、弹簧振子的位移—时间图象确定弹簧振子的位移与时间的关系方法一： （1）假设图象是正弦曲线，用刻度尺测出它的振幅和周期，写出相应的正弦函数的表达式； （2）然后测量若干位置的坐标，代入所写表达式进行验证。方法二： 测量小球在各个位置的坐标，输入计算机用数表软件做出图象，看可以用什么函数表示。三、简谐运动及其图象1、简谐运动： 如果质点的位移与时间的关系遵从正弦函数的规律，即它的振动图象（x-t图象）是一条正弦曲线，这样的振动叫做简谐运动。2、弹簧振子的运动就是简谐运动。3、简谐运动的图象 —— 振动图象（1）物理意义：表示振动质点的位移x随时间t变化的规律。3、简谐运动的图象 —— 振动图象② 振动质点的最大位移：（2）振动位移： ① 振动质点的位移总是相对平衡位置而言，即总以平衡位置为起点，故振动位移的方向总是背离平衡位置。（3）振动路程：一个周期内振动质点通过的路程为4xm。xm–xm（3）速度： ② 振动质点向着平衡位置运动时，做加速运动。 ① 振动质点远离平衡位置运动时，做减速运动。 简谐运动是变速运动，质点的位移越大，速度越小；质点的位移越小，速度越大。 【例1】如图是某一质点做简谐运动的图象，根据图中
的信息，回答下列问题：
（1）质点离开平衡位置的最大位移是多少？
（2）在1.5s和2.5s这两个时刻，质点的位置各在哪儿？
（3）在1.5s和2.5s这两个时刻，质点向哪个方向运动？13 【例2】在t=0到t=4s的范围内回答下列问题：
（1）质点的位移方向在哪些时间内跟它瞬时速度的方向相同？在哪些时间内跟瞬时速度的方向相反？
（2）质点在第2s末的位移是多少？
（3）质点在前2s内走过的路程是多少？（1）第1s内和第3s内（2）0（3）20cm13第2s内和第4s内3、描绘简谐运动的图象：演示（视频）心 电 图地震曲线返 回返 回
