浙江省湖州市2024学年第一学期期末调研测试卷高二物理（图片版，含答案）

2024学年第一学期期末调研测试卷
高 二 物 理
考生须知：
1.本卷共三大题，20小题，满分100分，考试时间90分钟；
2.所有解答均答在答题纸上，选择题部分用2B铅笔填涂，其他试题用黑色字迹笔在相应
区域答题；
3.本卷无特殊说明，重力加速度g取10m/s2。
选择题部分
一、选择题I(本大题共13小题，每小题3分，共39分。在每小题给出的四个选项中，只
有一项是符合题目要求的)
1.下列单位对应的物理量为矢量的是
A.特斯拉 B.安培 C.韦伯 D.亨利
2.以下物理量不是用比值定义法定义的是
A.磁感应强度B=元 B.电动势E= C.电阻R=p' D.电流1=9
3.下列说法正确的是
A.自由电子定向移动的速率等于光速
B.条形磁铁内部磁场方向由南极指向北极
C.两条通电导线通过电场发生相互作用
D.垂直磁场放置的线圈匝数越多磁通量越大
4.以下关于电磁波说法正确的是
A.麦克斯韦预言了电磁波的存在并通过实验捕捉到了电磁波
B.空间中均匀变化的电场能引起均匀变化的磁场从而产生电磁波
C.所有电磁波在真空中的传播速度大小一样
D.X射线可以摧毁病变的细胞，y射线可以用于诊断病情
5.如图所示，某户居民楼顶平台安装12块太阳能电池板。据楼主介绍，利用这些电池板
收集太阳能发电，每块电池板发电总功率可达250W,工作电压为380V,设备使用年限
在25年以上；发电总功率的30 自家使用，还有富余发电以0.4元/度的价格并入国
家电网。关于该光伏项目下列说法正确的是
A.“度”是能量单位
B.工作总电流约为1A
C.年发电量约为2.6×10 KW·h
D.富余发电的总收入约为18万元 业U→ |B
.D S . D B: D
6
● U 接交流电源
第5题图 第6题图甲 第6题图乙
高二物理期末试卷 第1页 共8页
6.图甲是质谱仪工作原理图，带电粒子从容器A下方的小孔S 飘入加速电场，速度几乎
为零，经过S ,沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照
相底片D上。图乙是回旋加速器原理图，Di、D 是两个中空的半圆金属盒，它们之间
有一定的电势差U,两个半圆盒处于与盒面垂直的匀强磁场中。关于这两个仪器下列说
法正确的是
A.图甲，所有粒子进入小孔S 的速度大小相等
B.图甲，粒子荷质比越大在磁场中运动的半径越小
C.图乙，粒子在两个半圆金属盒中加速
D.图乙，回旋加速器中粒子射出的最大速度由加速电压大小决定
7.如图所示为一多用电表的刻度盘，现将红表笔插入表
的“+”插孔，黑表笔插入表的“-”插孔，下列说法正 个2P
确的是 0
A.用它测量电压时，电流从黑表笔流入多用电表 raa 2 P68
E C
B.刻度盘上读电流和电阻值时可以用同一条刻度线 i5 部
C.测量二极管正向电阻时，红表笔与二极管正极相连 20 A-V-Ω
D.当指针指向电阻刻度值“5”时，流入多用电表的
第7题图
电流为满偏电流的314
8.某同学想测量一工厂排出废水的电阻率。他用如图甲所示的盛水容器，其左右两侧面
为带有接线柱的金属薄板(电阻极小),其余四面由绝缘材料制成，容器内部长为a,
宽为b,高为c。他将含有正负离子的水样注满容器，测得水样的U-I图线如图乙所示，
下列说法正确的是
A.电压为U时，水样电阻为 U1
U
B.电压为U时，水样的电阻率为 c
a b I
C.随着电压增加，该水样的电阻先增大后不变 I I
第8题图甲 第8题图乙
D.若加一垂直前后面向外的磁场，左端接线柱
接电源正极时，该容器下表面的电势高于上表面
9.如图所示，一带正电的圆形线圈A沿顺时针方向转动，另一导体线圈B跟
它在同一水平面内，下列说法正确的是 A)
A.线圈B的磁通量方向垂直纸面向外
B
B.若线圈A匀速转动，线圈B中产生顺时针方向的感应电流
C.若线圈A加速转动，线圈B中产生逆时针方向的感应电流 第9题图
D.若线圈A减速转动，线圈B受到的安培力方向背离圆心
10.交警使用的某型号酒精测试仪工作原理如图所示，图中电源电 Ro
动势为E,内阻为r。已知传感器电阻Ro的阻值随酒精气体浓度
的增大而减小，电路中的电压表为理想电表。测试仪可根据电压
表读数变化判断驾驶员饮酒情况。当一位酒驾驾驶员对着测试仪 V
吹气时，下列说法正确的是
A.酒精气体浓度越大，电压表读数越大 Er S R
B.酒精气体浓度越大，电压表指针偏转角越小 第10题图
C.酒精气体浓度越大，电源输出功率越大
D.随着酒精气体浓度增大，电压表示数变化量与电路中电流变化量的比值变大
高二物理期末试卷 第2页共8页

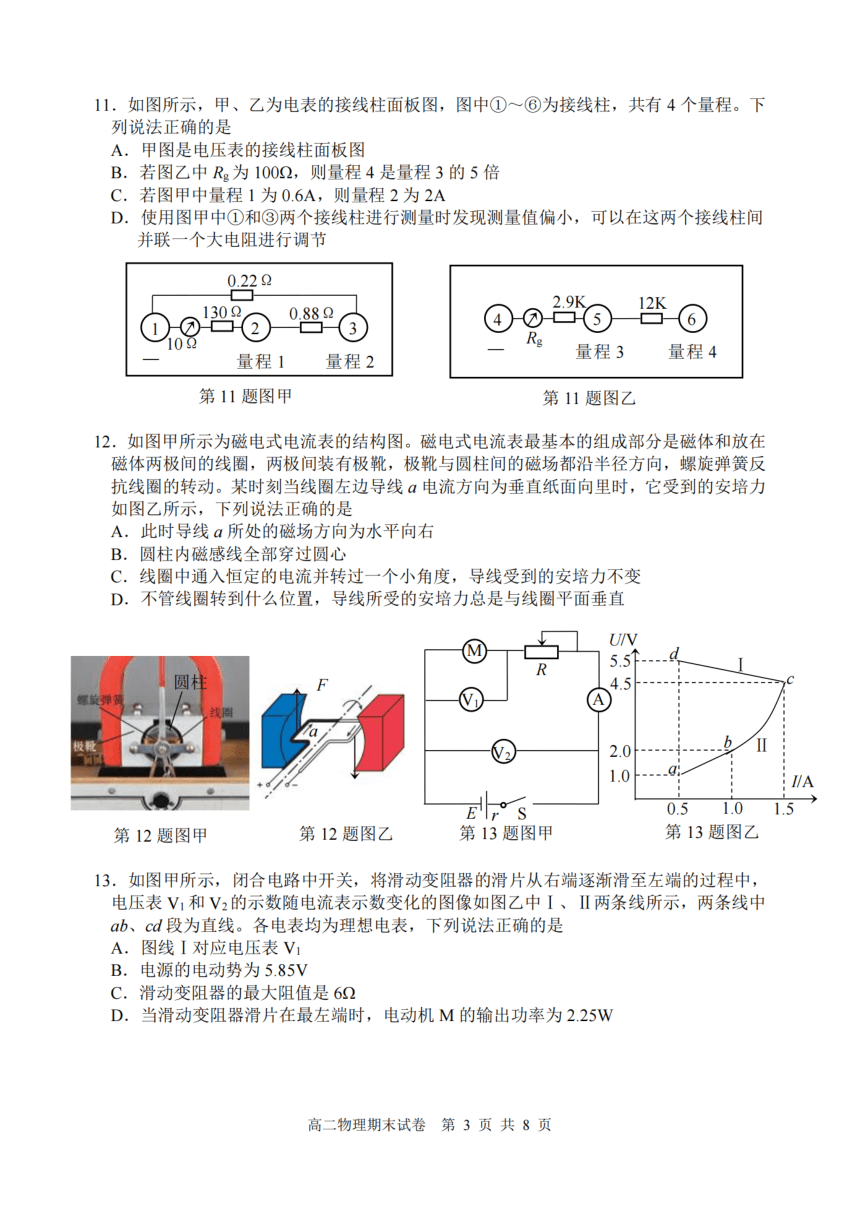

11.如图所示，甲、乙为电表的接线柱面板图，图中①~⑥为接线柱，共有4个量程。下
列说法正确的是
A.甲图是电压表的接线柱面板图
B.若图乙中Rg为100Ω,则量程4是量程3的5倍
C.若图甲中量程1为0.6A,则量程2为2A
D.使用图甲中①和③两个接线柱进行测量时发现测量值偏小，可以在这两个接线柱间
并联一个大电阻进行调节
0.220
13092 0.882
2.9K 12K
③ ④ ② ⑤① ⑥
10 Rg
量程2 量程3 量程4量程1
第11题图甲 第11题图乙
12.如图甲所示为磁电式电流表的结构图。磁电式电流表最基本的组成部分是磁体和放在
磁体两极间的线圈，两极间装有极靴，极靴与圆柱间的磁场都沿半径方向，螺旋弹簧反
抗线圈的转动。某时刻当线圈左边导线a电流方向为垂直纸面向里时，它受到的安培力
如图乙所示，下列说法正确的是
A.此时导线a所处的磁场方向为水平向右
B.圆柱内磁感线全部穿过圆心
C.线圈中通入恒定的电流并转过一个小角度，导线受到的安培力不变
D.不管线圈转到什么位置，导线所受的安培力总是与线圈平面垂直
M U/V d
R 5.5
圆柱 F O A4.5
c
a
O 2.0 b Ⅱ
1.0 _a IA
ETrS 0.5 1.0 1.5
第12题图甲 第12题图乙 第13题图甲 第13题图乙
13.如图甲所示，闭合电路中开关，将滑动变阻器的滑片从右端逐渐滑至左端的过程中，
电压表V 和V 的示数随电流表示数变化的图像如图乙中I、Ⅱ两条线所示，两条线中
ab、cd段为直线。各电表均为理想电表，下列说法正确的是
A.图线I对应电压表V
B.电源的电动势为5.85V
C.滑动变阻器的最大阻值是6Ω
D.当滑动变阻器滑片在最左端时，电动机M的输出功率为2.25W
高二物理期末试卷 第 3页 共8页

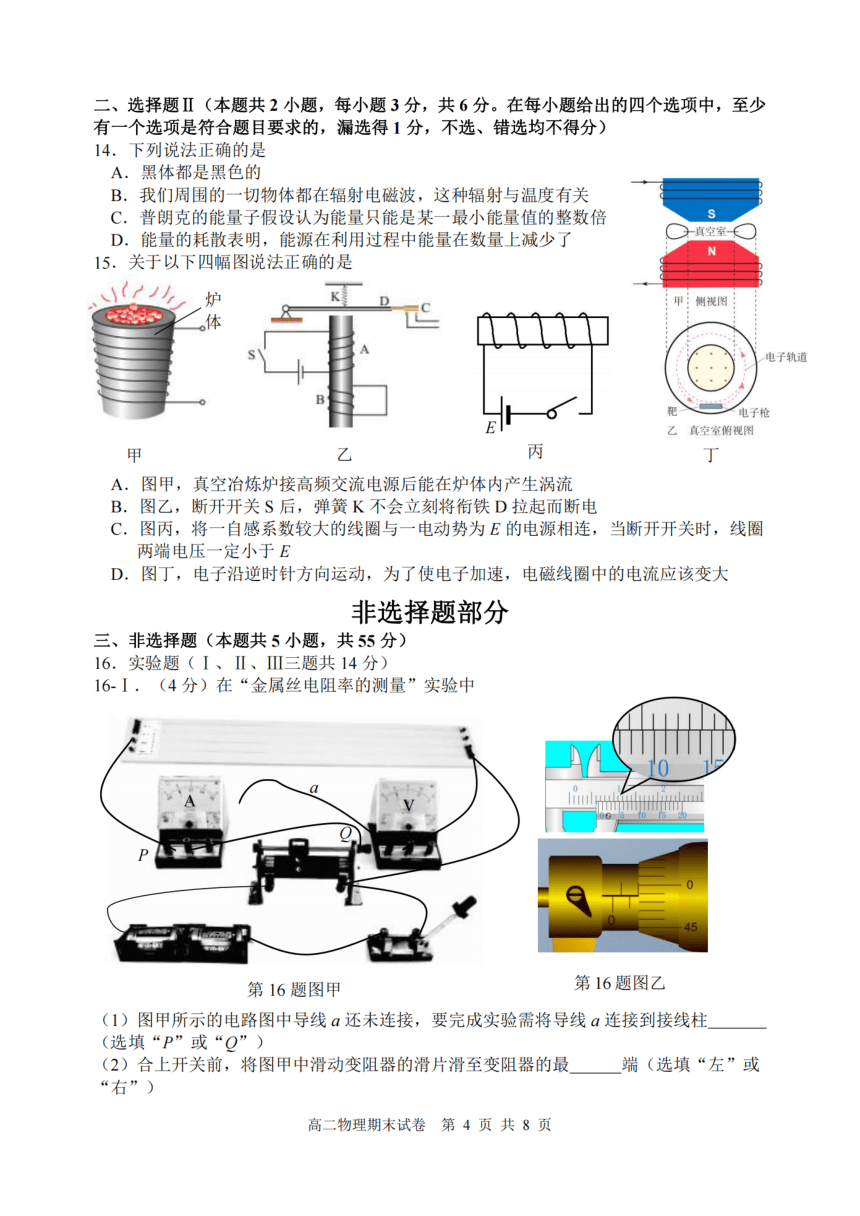

二、选择题Ⅱ(本题共2小题，每小题3分，共6分。在每小题给出的四个选项中，至少
有一个选项是符合题目要求的，漏选得1分，不选、错选均不得分)
14.下列说法正确的是
A.黑体都是黑色的
B.我们周围的一切物体都在辐射电磁波，这种辐射与温度有关
C.普朗克的能量子假设认为能量只能是某一最小能量值的整数倍 S
真空室长
D.能量的耗散表明，能源在利用过程中能量在数量上减少了
N
15.关于以下四幅图说法正确的是
炉 K8 D C 甲侧视图
。体
s\ A 电子轨道
Bf
肥 电子枪
El 乙 真空室俯视图
甲 乙 丙 丁
A.图甲，真空冶炼炉接高频交流电源后能在炉体内产生涡流
B.图乙，断开开关S后，弹簧K不会立刻将衔铁D拉起而断电
C.图丙，将一自感系数较大的线圈与一电动势为E的电源相连，当断开开关时，线圈
两端电压一定小于E
D.图丁，电子沿逆时针方向运动，为了使电子加速，电磁线圈中的电流应该变大
非选择题部分
三、非选择题(本题共5小题，共55分)
16.实验题(I、Ⅱ、Ⅲ三题共14分)
16-I.(4分)在“金属丝电阻率的测量”实验中
a
V
P
第16题图甲 第16题图乙
(1)图甲所示的电路图中导线a还未连接，要完成实验需将导线a连接到接线柱___
(选填“P”或“Q”)
(2)合上开关前，将图甲中滑动变阻器的滑片滑至变阻器的最_____端(选填“左”或
“右”)
高二物理期末试卷 第4页 共8页

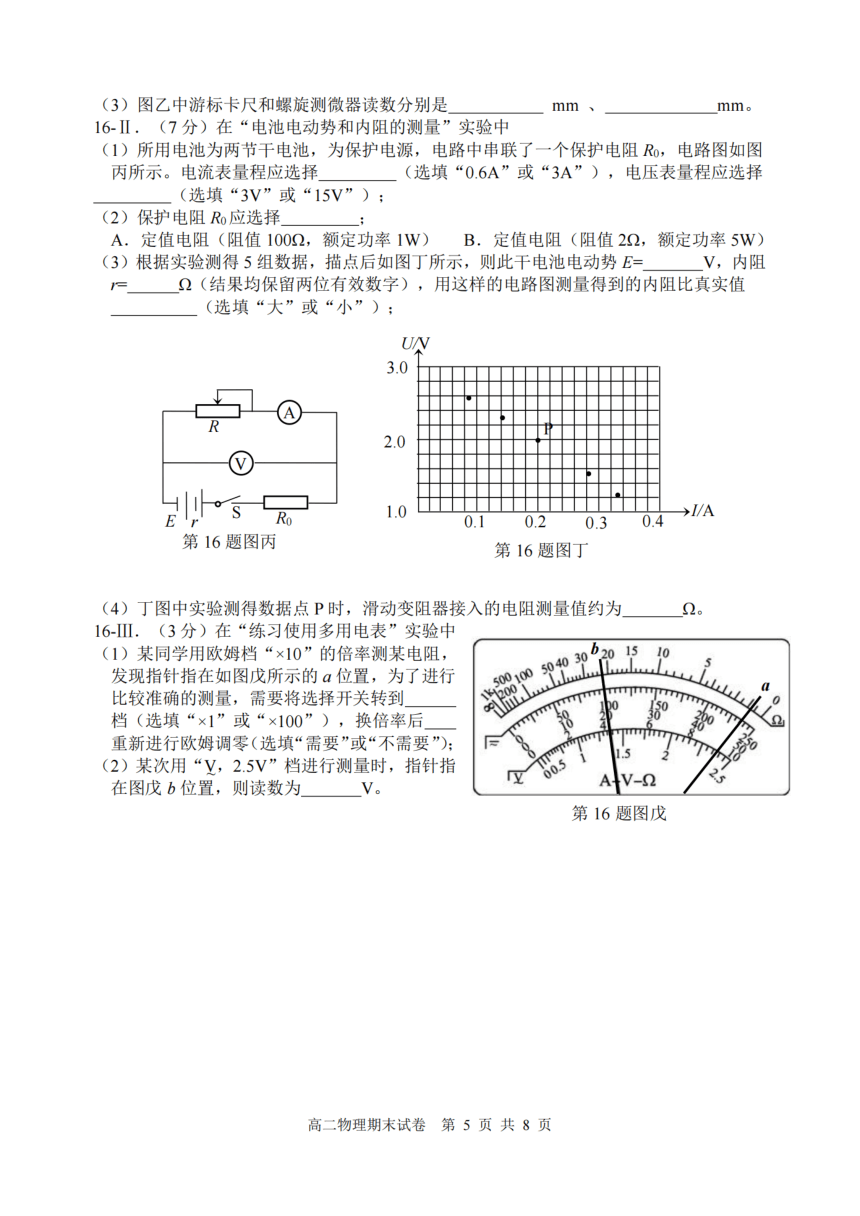

(3)图乙中游标卡尺和螺旋测微器读数分别是____mm、___mm。
6IT (7分)东“中池中动热和内阳的测量”实验中
16-Il.(/分)在“电池电动势和内阻的测量实验中
(1)所用电池为两节干电池，为保护电源，电路中串联了一个保护电阻Ro,电路图如图
丙所示。电流表量程应选择____(选填“0.6A”或“3A”),电压表量程应选择
__(选填“3V”或“15V”);
(2)保护电阻Ro应选择___;
A.定值电阻(阻值100Ω,额定功率1W) B.定值电阻(阻值2Ω,额定功率5W)
(3)根据实验测得5组数据，描点后如图丁所示，则此干电池电动势E=____V,内阻
r=___Ω(结果均保留两位有效数字),用这样的电路图测量得到的内阻比真实值
___(选填“大”或“小”):
UAV
3.0
R A
2.0
V
Er S Ro 1.0 →I/A0.1 0.2 0.3 0.4
第16题图丙 第16题图丁
(4)丁图中实验测得数据点P时，滑动变阻器接入的电阻测量值约为___Ω。
16-IⅢ.(3分)在“练习使用多用电表”实验中
(1)某同学用欧姆档“×10”的倍率测某电阻， 30b2015 105 40 5
发现指针指在如图戊所示的a位置，为了进行 5000
200 a
比较准确的测量，需要将选择开关转到____ bo 0
档(选填“×1”或“×100”),换倍率后__ 8° 7
重新进行欧姆调零(选填“需要”或"不需要"); F 15 2
(2)某次用“V,2.5V”档进行测量时，指针指
应
在图戊b位置，则读数为____V。 Av-Ω
第16题图戊
高二物理期末试卷 第5页共8页
17.(8分)如图所示，宽为1的光滑导轨与水平面成α角，质量为m、长为1的金属杆水
平放置在导轨上。空间存在着垂直导轨平面的匀强磁场，当回路总电流为I时，金属杆
恰好能静止。求：
(1)磁感线强度B的大小和方向；
(2)若保持B的大小不变而将B的方向改为竖直向上，应把回路总电流五 调到多大才
能使金属杆保持静止
a
a b
α
第17题图
18.(11分)如图所示，单匝线圈ABCD在外力作用下以速度v向右匀速进入匀强磁场，
第二次又以2v匀速进入同一匀强磁场。求：
(1)第一次进入与第二次进入时线圈中电流之比；
(2)第一次进入与第二次进入时外力做功的功率之比；
(3)第一次进入与第二次进入过程中线圈产生热量之比。
v
A D
B
B
第18题图
高二物理期末试卷 第6页共8页
19.(11分)如图所示，在光滑的水平面上有一质量m=1kg、足够长的U型金属导轨PQNM,
导轨间距L=0.5m,QN段电阻r=0.3Ω,导轨其余部分电阻不计。紧靠U型导轨的右侧
有方向竖直向下、磁感应强度大小B=1.0T的匀强磁场。一电阻R=0.2Ω的轻质导体棒ab
垂直搁置在导轨上，并处于方向水平向左、磁感应强度大小亦为B=1.0T的匀强磁场中，
同时被右侧两固定在水平面上的绝缘立柱挡住，棒ab与导轨间的动摩擦因数μ=0.2,不
考虑导轨与立柱间的摩擦。=0时，U型导轨QN边在外力F作用下从静止开始做加速
度a=0.5m/s2的匀加速直线运动。t=2s时撤去外力F,U型导轨继续滑行直至静止，整个
过程中棒ab始终与导轨垂直。求：
(1)=2s时棒ab两端的电压U;
(2)外力F随时间变化的关系式；
(3)撤去外力F后的整个滑行过程中，回路中产生的焦耳热Q。
立柱
alo Q ×P × × ×
B × F × × ×
B
× × x ×
M blo N
立柱 × × × ×
第19题图
高二物理期末试卷 第7页共8页
20.(11分)如图所示，平面直角坐标系xOy第一象限内有垂直纸面、大小恒定的圆形匀
强磁场，半径R=Im,圆心坐标(1m,Im)。一重力不计、带正电的粒子从y轴上的P
点以速度vo沿x轴正向进入磁场。已知粒子的比荷为-9=10°Ckg,P点的坐标为(0,
1m)。
(1)若vo=10 m/s,粒子从P点进入磁场后恰能垂直x轴出磁场，求磁感应强度B的大
小及方向；
(2)若粒子以某一速度vi进入磁场，粒子经1t=3×10 s后射出磁场并经过x轴上Q
点，求Q点的横坐标xo及粒子从P到Q的时间IpQ;
(3)若将磁场沿y轴负方向移动0.5m,粒子仍以 vo=10 m/s 进入磁场，求粒子在磁场中
运动的时间及离开磁场时的方向。
y/m↑
Vo
P
0 x/m
第20题图
高二物理期末试卷 第8页 共8页
2024学年第一学期期末调研测试卷高二物理
参考答案与评分标准
一、二、选择题(本大题共15小题，每小题3分，共45分。)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
A C B C A B D B C B B D D BC BD
三、非选择题
16.(每空1分，共14分)
16-I.(4分)
(1)P (2)右 (3)6.55 1.489(1.487~1.490)
16-Ⅱ.(7分)
(1)0.6A 3V (2)B (3)3.0(2.8～3.1) 3.0(2.9~3.4)小 (4)10
16-IⅢ.(3分)
(1)×1 需要 (2)1.39(1.36～1.40)
17.(8分)
(1)F安=BI L=mgsina (3分)
B=g方向：垂直斜面向上 (1分)
(2)F安2=BI L=mgtana (3分) Ss 1分)
18.(11分)
(1)I=BR (2分) -= 2分)
(2)P=B2R (2分) B-= 2分)
(3)Q=Pt=BR (2分) -= (1分)
19.(11分)
(1)t=2s时，v=at=1m/s (1分)
导体框切割产生的电动势E=BLv=0.5V (1分)
ab棒两端的电压U=RE (1分)
得U==0.2V (1分)
(2)导轨及轻质导体棒受到的安培力均为F安=BIL=BRLrL=Rt=0251 (1分)
导轨受到的滑动摩擦力f=μF=μF=“R=0.05 (1分)
对导轨分析，根据牛顿第二定律F-F-f=ma (1分)
解得F=0.3t+0.5(N)(0≤t≤2s) (1分)
(3)产生的总热量Q=mv2=0.5J (1分)
由(2)可知-I=5可知焦耳热和摩擦生热的比例关系为5:1 (1分)
则撤去F后回路的焦耳热e=5J (1分)
20.(11分) y/m↑
(1)r=BY=1m (1分) B=10-2T (1分)
vo
P
(2)7=Rg-3×10°s 0=" (1分)
粒子沿圆形磁场半径方向从M点射出磁场， M
尔
由几何关系得R-3 1分) 0 N Q x/m
θ
得x。=(3+1)m (1分)
由图可知)r=√3m=B v=√3×10 m/s (1分)
sme-R=(23-Dm (0分)
0=×10°s+*-2+3-3s≈1.4×10°s (分) y/m
(4)由图可知，粒子将从圆形磁场的最低点S射出磁场，根据
几何关系得β=30°,a=120° (1分)
P v
所以粒子在磁场中的时间 t=3×10 s (1分)
粒子射出磁场的方向与-x轴成60° (1分)
ia
0 x/m
s
v
